关于容器镜像那些事

Namespace 的作用是“隔离”，它让应用进程只能看到该 Namespace 内的“世界”；而 Cgroups 的作用是“限制”，它给这个“世界”围上了一圈看不见的墙。这么一折腾，进程就真的被“装”在了一个与世隔绝的房间里，而这些房间就是 PaaS 项目赖以生存的应用“沙盒”。

但是如果容器进程低头一看地面，又是怎样一副景象呢？

1.容器里的进程看到的文件系统又是什么样子的呢？

• 使用mount namespace机制修改容器进程对文件系统“挂载点”的认知（同 pid namespace）

• Mount Namespace 跟其他 Namespace 的使用略有不同的地方：它对容器进程视图的改变，一定是伴随着挂载操作（mount）才能生效。

  在 Linux 操作系统里，有一个名为 chroot 的命令可以帮助你在 shell 中方便地完成这个工作。顾名思义，它的作用就是帮你“change root file system”，即改变进程的根目录到你指定的位置。

  Mount Namespace 正是基于对 chroot 的不断改良才被发明出来的，它也是 Linux 操作系统里的第一个 Namespace。

  而这个挂载在容器根目录上、用来为容器进程提供隔离后执行环境的文件系统，就是所谓的“容器镜像”。它还有一个更为专业的名字，叫作：rootfs（根文件系统）

2.对于Docker项目来说，最核心的原理实际就是为待创建的用户进程：

• 启用 Linux Namespace 配置；

• 设置指定的 Cgroups 参数；

• 切换进程的根目录（Change Root）。

  这样，一个完整的容器就诞生了。不过，Docker 项目在最后一步的切换上会优先使用 pivot_root 系统调用，如果系统不支持，才会使用 chroot。这两个系统调用虽然功能类似，但是也有细微的区别。

  chroot是只改变即将运行的 某进程的根目录。pviot_root主要是把整个系统切换到一个新的root目录，然后去掉对之前rootfs的依赖，以便于可以umount 之前的文件系统（pivot_root需要root权限）

  需要明确的是，rootfs 只是一个操作系统所包含的文件、配置和目录，并不包括操作系统内核。在 Linux 操作系统中，这两部分是分开存放的，操作系统只有在开机启动时才会加载指定版本的内核镜像。

  同一台机器上的所有容器，都共享宿主机操作系统的内核。

3.一致性

事实上，对于大多数开发者而言，他们对应用依赖的理解，一直局限在编程语言层面。比如 Golang 的 Godeps.json。但实际上，一个一直以来很容易被忽视的事实是，对一个应用来说，操作系统本身才是它运行所需要的最完整的“依赖库”。

rootfs 里打包的不只是应用，而是整个操作系统的文件和目录，也就意味着，应用以及它运行所需要的所有依赖，都被封装在了一起。

这种深入到操作系统级别的运行环境一致性，打通了应用在本地开发和远端执行环境之间难以逾越的鸿沟。

4. 联合文件系统（Union File System）

Union File System 也叫 UnionFS，最主要的功能是将多个不同位置的目录联合挂载（union mount）到同一个目录下。

Docker 在镜像的设计中，引入了层（layer）的概念。也就是说，用户制作镜像的每一步操作，都会生成一个层，也就是一个增量 rootfs。

示例：

启动容器

$ docker run -d ubuntu:latest sleep 3600

这时候，Docker 就会从 Docker Hub 上拉取一个 Ubuntu 镜像到本地。这个所谓的“镜像”，实际上就是一个 Ubuntu 操作系统的 rootfs，它的内容是 Ubuntu 操作系统的所有文件和目录。不过，与之前我们讲述的 rootfs 稍微不同的是，Docker 镜像使用的 rootfs，往往由多个“层”组成：

$ docker image inspect ubuntu:latest
...
     "RootFS": {
      "Type": "layers",
      "Layers": [
        "sha256:f49017d4d5ce9c0f544c...",
        "sha256:8f2b771487e9d6354080...",
        "sha256:ccd4d61916aaa2159429...",
        "sha256:c01d74f99de40e097c73...",
        "sha256:268a067217b5fe78e000..."
      ]
    }

可以看到，这个 Ubuntu 镜像，实际上由五个层组成。这五个层就是五个增量 rootfs，每一层都是 Ubuntu 操作系统文件与目录的一部分；而在使用镜像时，Docker 会把这些增量联合挂载在一个统一的挂载点上。

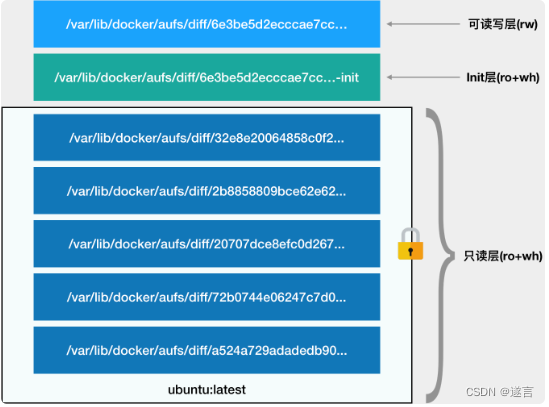

镜像的层都放置在 /var/lib/docker/aufs/diff 目录下，然后被联合挂载在 /var/lib/docker/aufs/mnt 里面。

第一部分，只读层。

它是这个容器的 rootfs 最下面的五层，对应的正是 ubuntu:latest 镜像的五层。可以看到，它们的挂载方式都是只读的（ro+wh，即 readonly+whiteout，至于什么是 whiteout，我下面马上会讲到）。这时，我们可以分别查看一下这些层的内容（都以增量的方式分别包含了 Ubuntu 操作系统的一部分）：

$ ls /var/lib/docker/aufs/diff/72b0744e06247c7d0...
etc sbin usr var
$ ls /var/lib/docker/aufs/diff/32e8e20064858c0f2...
run
$ ls /var/lib/docker/aufs/diff/a524a729adadedb900...
bin boot dev etc home lib lib64 media mnt opt proc root run sbin srv sys tmp usr var

第二部分，可读写层。

它是这个容器的 rootfs 最上面的一层（6e3be5d2ecccae7cc），它的挂载方式为：rw，即 read write。在没有写入文件之前，这个目录是空的。而一旦在容器里做了写操作，你修改产生的内容就会以增量的方式出现在这个层中。可是，你有没有想到这样一个问题：如果我现在要做的，是删除只读层里的一个文件呢？为了实现这样的删除操作，AuFS 会在可读写层创建一个 whiteout 文件，把只读层里的文件“遮挡”起来。比如，你要删除只读层里一个名叫 foo 的文件，那么这个删除操作实际上是在可读写层创建了一个名叫.wh.foo 的文件。这样，当这两个层被联合挂载之后，foo 文件就会被.wh.foo 文件“遮挡”起来，“消失”了。这个功能，就是“ro+wh”的挂载方式，即只读 +whiteout 的含义。我喜欢把 whiteout 形象地翻译为：“白障”。所以，最上面这个可读写层的作用，就是专门用来存放你修改 rootfs 后产生的增量，无论是增、删、改，都发生在这里。而当我们使用完了这个被修改过的容器之后，还可以使用 docker commit 和 push 指令，保存这个被修改过的可读写层，并上传到 Docker Hub 上，供其他人使用；而与此同时，原先的只读层里的内容则不会有任何变化。这，就是增量 rootfs 的好处。

第三部分，Init 层。

它是一个以“-init”结尾的层，夹在只读层和读写层之间。Init 层是 Docker 项目单独生成的一个内部层，专门用来存放 /etc/hosts、/etc/resolv.conf 等信息。需要这样一层的原因是，这些文件本来属于只读的 Ubuntu 镜像的一部分，但是用户往往需要在启动容器时写入一些指定的值比如 hostname，所以就需要在可读写层对它们进行修改。可是，这些修改往往只对当前的容器有效，我们并不希望执行 docker commit 时，把这些信息连同可读写层一起提交掉。所以，Docker 做法是，在修改了这些文件之后，以一个单独的层挂载了出来。而用户执行 docker commit 只会提交可读写层，所以是不包含这些内容的。最终，这 7 个层都被联合挂载到 /var/lib/docker/aufs/mnt 目录下，表现为一个完整的 Ubuntu 操作系统供容器使用。

• Qus:

既然容器的 rootfs（比如，Ubuntu 镜像），是以只读方式挂载的，那么又如何在容器里修改 Ubuntu 镜像的内容呢？（提示：Copy-on-Write）

• Ans:

上面的读写层通常也称为容器层，下面的只读层称为镜像层，所有的增删查改操作都只会作用在容器层，相同的文件上层会覆盖掉下层。知道这一点，就不难理解镜像文件的修改，比如修改一个文件的时候，首先会从上到下查找有没有这个文件，找到，就复制到容器层中，修改，修改的结果就会作用到下层的文件，这种方式也被称为copy-on-write。

包括但不限于以下这几种：aufs, device mapper, btrfs, overlayfs, vfs, zfs。aufs是ubuntu 常用的，device mapper 是 centos，btrfs 是 SUSE，overlayfs ubuntu 和 centos 都会使用，现在最新的 docker 版本中默认两个系统都是使用的 overlayfs，vfs 和 zfs 常用在 solaris 系统。

推荐阅读：深入剖析 Kubernetes (geekbang.org)
