本文介绍了消息平台的设计，包括整体架构、消息流转流程、业务能力、发送方式和策略。详细阐述了1.0版本的设计，如消息流程、存储策略、关系型模型和参数模型，旨在实现统一的消息管理和高效发送。

存储发送结果 message_records

消息接收方 recipients – 机器人也是消息接收方

组表groups

接收方组表group_recipients

随着公司发展，消息量和推送渠道越来越多，需要有一个对各类消息进行统一发送处理的平台。有利于对功能的收拢，以及提高业务需求开发的效率。

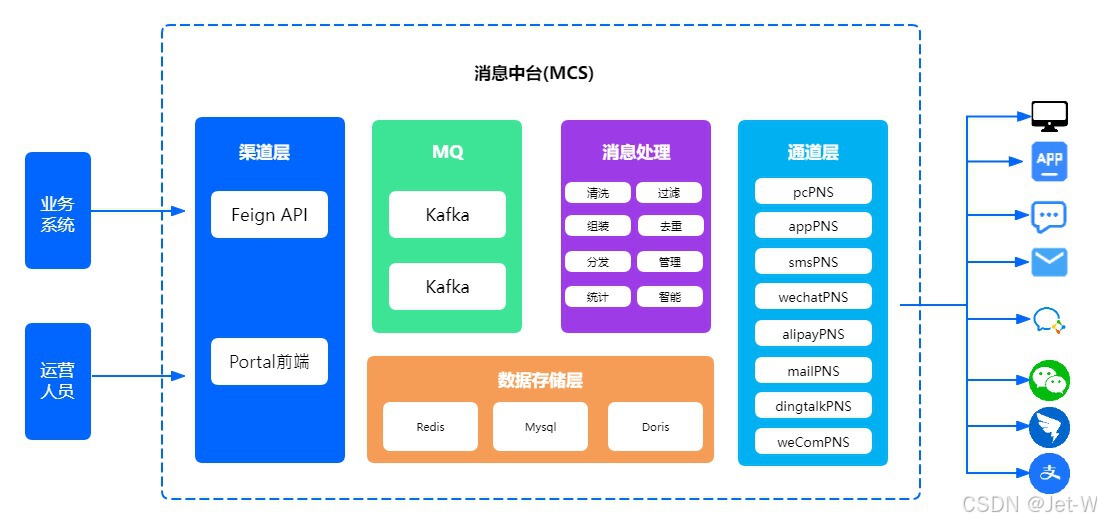

整体架构

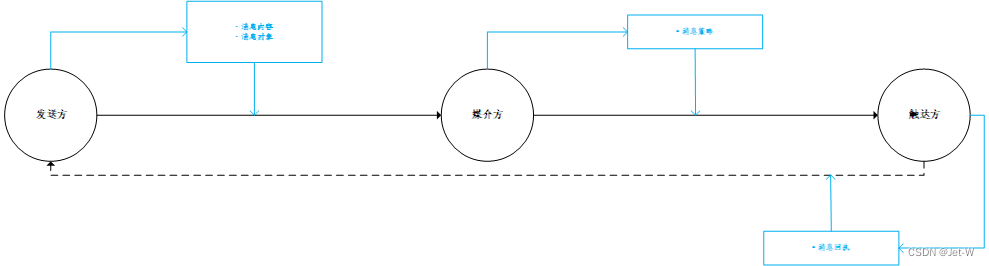

消息流转流程介绍

发送方将消息内容和消息对象发送到媒介方，媒介方通过消息策略触达消息，最终产生回执到发送方。

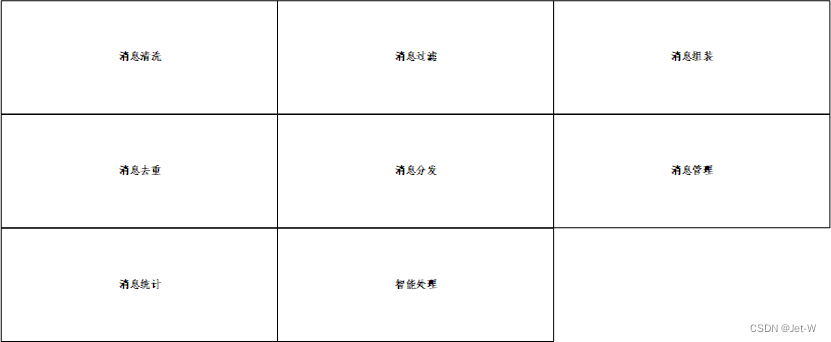

消息中台业务能力

消息清洗：清洗特殊词、敏感词以及潜在的威胁词句

消息过滤：过来不符合规则的消息例如：内容为空或格式不正确

消息组装：根据消息模板组装消息体

消息去重：与历史同类型消息对撞，去掉重复发送的消息

消息分发：根据消息接收方及发送方式，将消息正确送到正确渠道

消息管理：提供消息撤回、消息重发、消息合并以及消息模板维护功能

消息统计：统计各维度消息，并衍生出更多有价值数据，比如通道覆盖率、折损分析、发送趋势、点击率等等

智能处理：根据各消息类型及行为，生成智能处理策略(组装、发送、运维)，简化处理流程

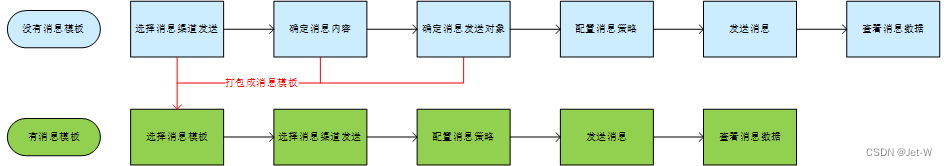

消息发送方式

没有消息模板时，存储消息内容及对象后，依照发送策略直接发送。

有消息模板时，根据消息模板生成发送对象。

消息模板创建方式有两种：

1、在管理后台配置

2、在第一次发送该消息时根据消息渠道、消息内容以及消息对象自动生成消息模板，下次发送同类型消息直接使用已创建的消息模板发送

消息发送策略

即时发送、定时发送、定速发送(例如：每秒推送条数)、并发发送(同时发送给多渠道)、补发消息(未送达补发/未点击补发)

消息流程

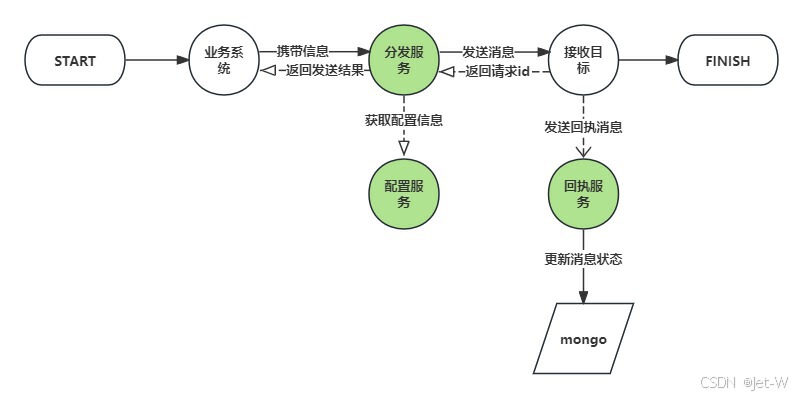

服务流转

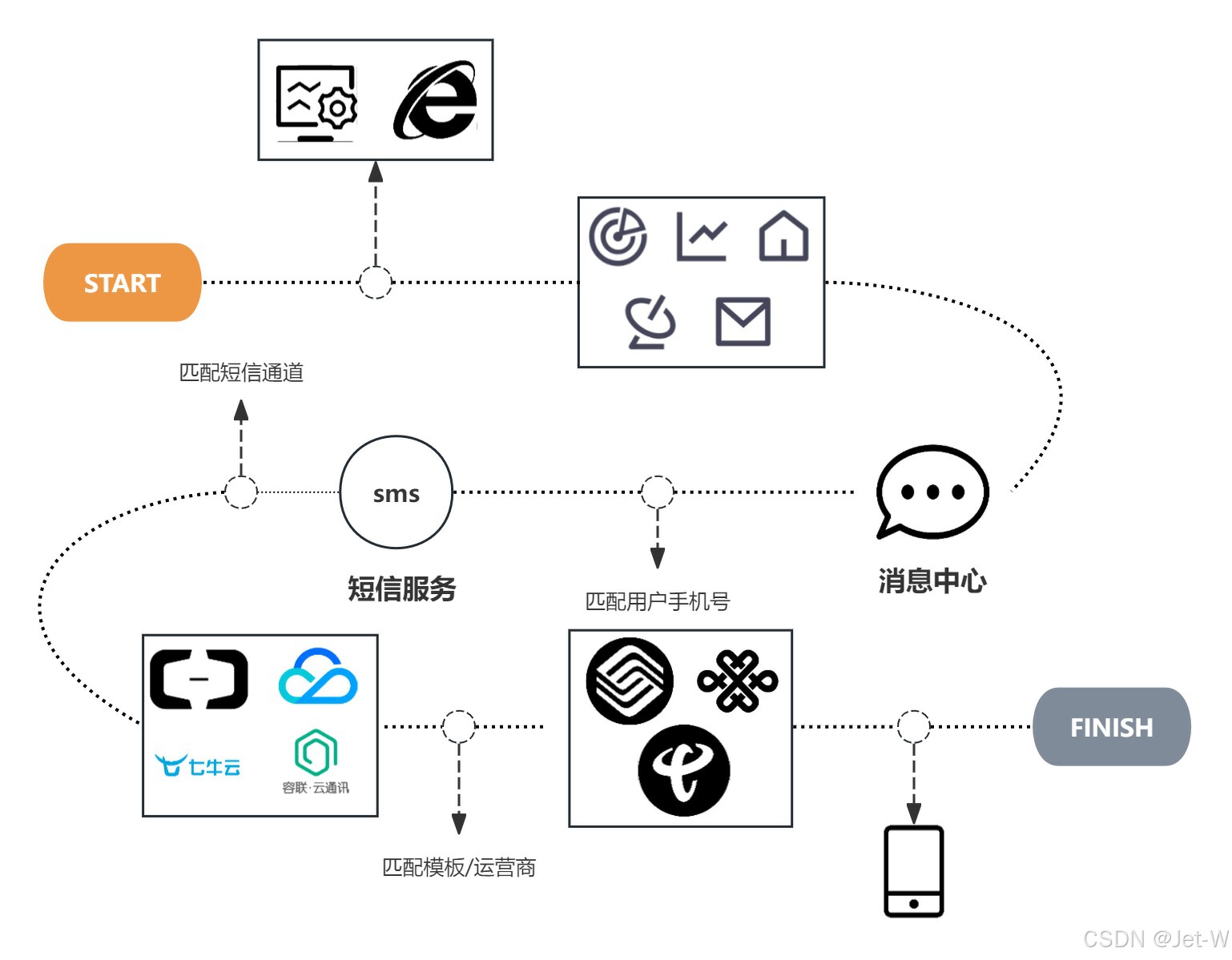

短信流程

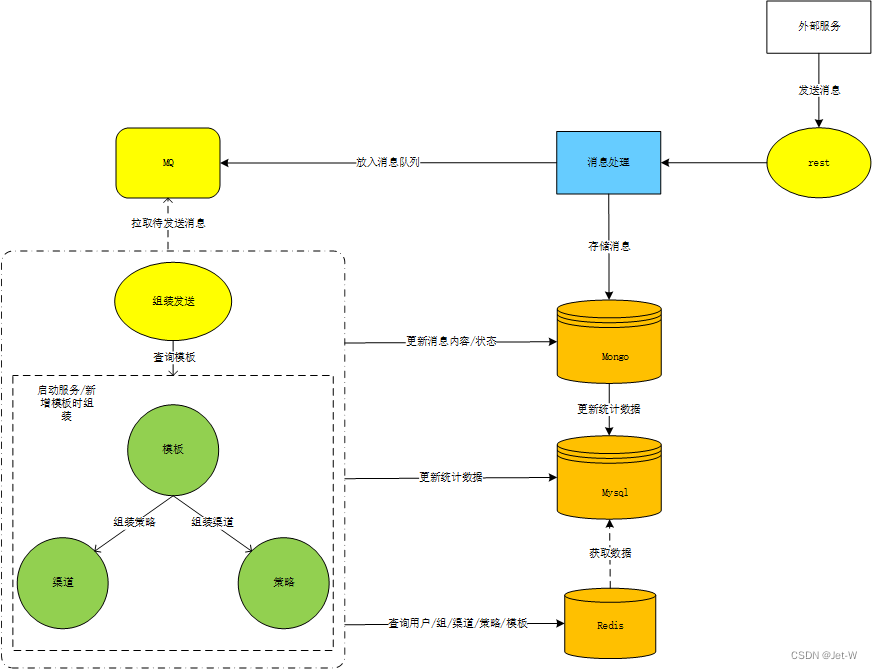

发送/存储消息

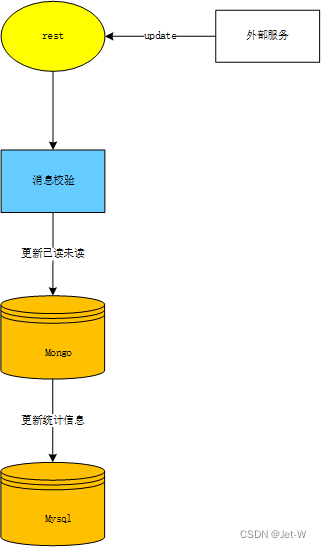

更新消息已读/未读

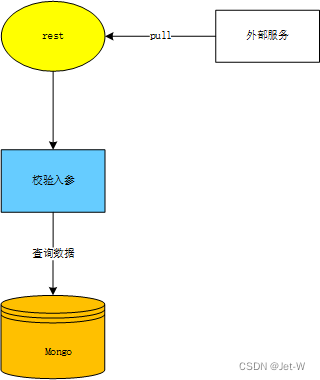

拉取消息

表设计

mysql存储

供应商通道channel

字段名	类型	可以为空	备注
id	bigInt	N
name	varchar	N	通道名称
type	varchar	N	通道类型(短信/邮件/聊天工具/web)
code	varchar	N	渠道CODE ALIYUN 阿里云 QINIU 七牛云 TENCENT 腾讯云 RONGLIAN 荣联云
enable	int	N<
