四.mini2440时钟初始化

时钟初始化

首先，我们应该知道一点，mini2440开发板在没有开启时钟前，整个开发板全靠一个12MHz的外部晶振提供频率来工作运行的，也就是说CPU、内存、UART、ADC等所有需要用到时钟频率的硬件都工作在12MHz下，而S3C2440A可以正常工作在400MHz下，可想而知两者速度相差会有多大了。如果CPU工作在12MHz频率下，开发板的使用效率非常低，所有依赖系统时钟工作的硬件，其工作效率也很低，比如，我们电脑里面经常提到的超频，超频就是让CPU工作在更高的频率下，让电脑运算速度更快，虽然频率是越高越好，但是由于硬件特性决定了任何一个设备都不可能无止境的超频，电脑超频时要考虑到CPU或主板发热过大，烧坏的危险，同样开发板的主板上的外设和CPU也有一个频率限度，ARM920T内核的S3C2440的最高正常工作频率如下：

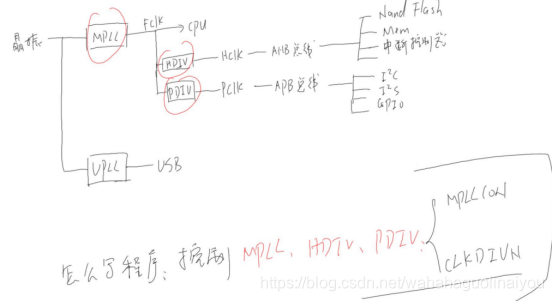

CPU工作于FCLK，AHB总线工作于HCLK ,APB总线工作于PCLK。不设置时钟就工作在晶振频率12M。设置之后可以工作在400M


使用锁相环来生产时钟，一个MPLL生产时钟给CPU用，一个UPLL生产时钟给USB用。

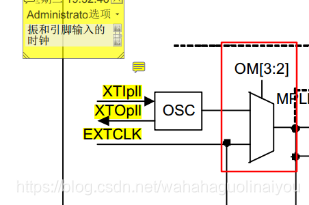

时钟信号来自于12M的晶振或者外部时钟信号。

为什么需要不同种类的时钟呢？

   由于不同的硬件外设工作时需要的额定频率不同，所以需要产生不同种类的时钟频率。也就是说，对于一些需要时钟工作的硬件，如果切断其时钟源，就不会再工作了，从而达到低功耗的目的，这也是便携嵌入式设备的一个特点。

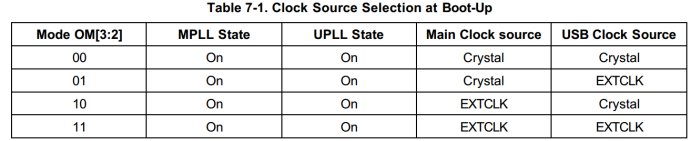

选择器OM决定时钟源。有这三个参数决定主频FCLK

HDIVN决定HCLK的值，PDIVN决定PCLK的值。如山图所示。

002编程实现时钟分配

首先设置FCLK-400M HCLK-100M PCLK-50M

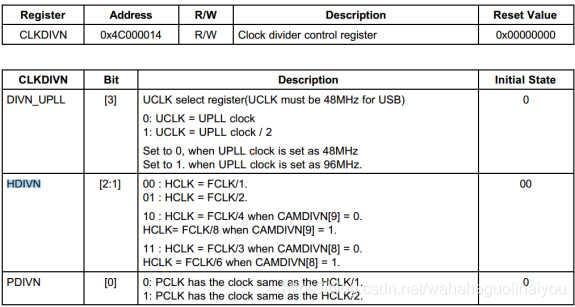

设置分频HDIVN 和PDIVN 要设置寄存器CLKDIVN

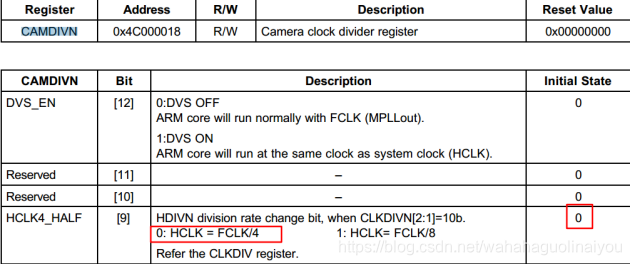

HDIVN要等于0b10 前提是CAMDIVN[9] = 0;设置;PDIVN 位置1

使用默认值即可。

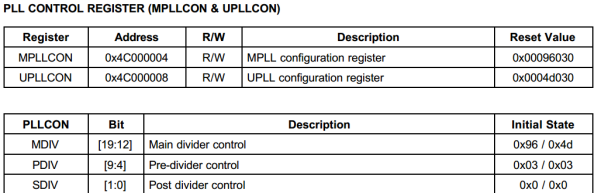

设置FCLK = 400M（mini2440 手册上面说了最多达到400M ）

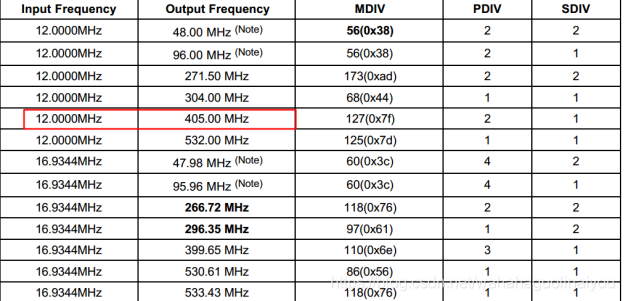

读到：MDIV = 127 ;PDIV = 2 ;SDIV = 1.

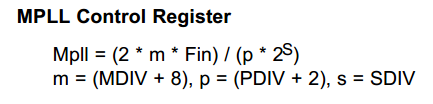

验证：计算公式

m =127+8=135 p=2+2=4 s=1 MPLL=(2135fin–12)/(4*2)=405（验证了一下）实际应该只有400M
接下来设置寄存器编程：

MDIV = 127 ;PDIV = 2 ;SDIV = 1.
移位操作：(127<<12)|(2<<4)|(1<<0)设置完这几个寄存器之后还要注意到一些问题。

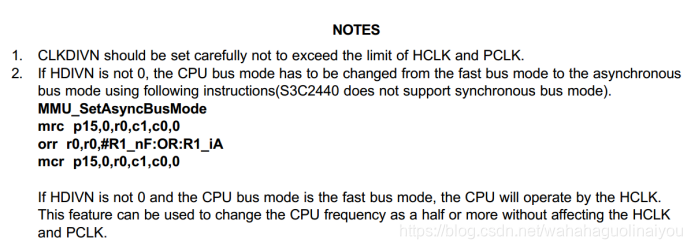

如果没有设置CPU为异步模式，则CPU工作于HCLK频率。所以要在.s文件里面做以上设置。

总的来说很简单，代码不贴了，需要的留言提供。
