1.使能LED灯

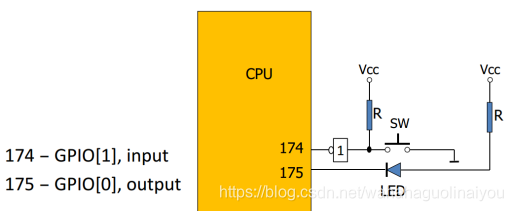

本次课程主要是了解GPIO的使用,我们查阅了相应的手册资料之后,可以知道板子上的GPIO0连接到的是按键S2,GPIO1连接到的是LED5。如图1-1所示:在这里插入图片描述

图1-1 GPIO的引脚关系

然后查阅手册知道了GPIO的使用流程,GPIO的基地址,寄存器偏移地址,如图1-2和1-3所示:
在这里插入图片描述

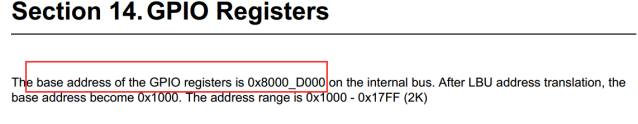

图1-2 GPIO的基地址
在这里插入图片描述

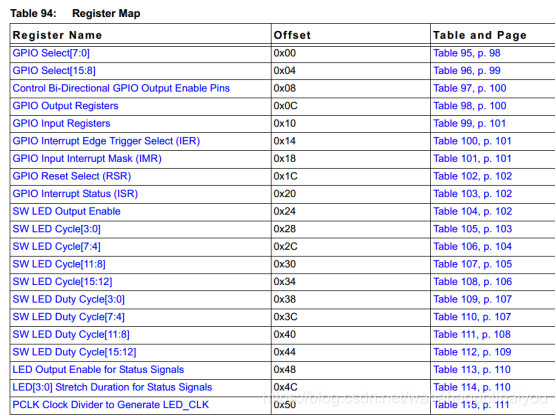

图1-3 GPIO的寄存器偏移量

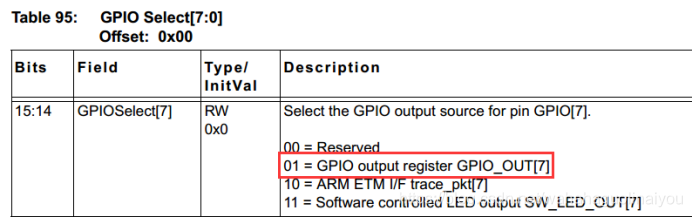

使用GPIO,首先要配置GPIOselect寄存器,然后使其的选择输出寄存器,那么配置每一位都是B01,选择寄存器有两个,每一个16位,那么两个选择寄存器的值都要设置为0x5555。如图1-4所示:
在这里插入图片描述
图1-4 设置GPIO的选择寄存器

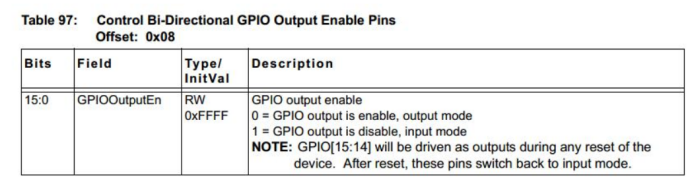

然后要设置GPIO的引脚输入输出模式,即设置寄存器GPIOOutputEN。如图1-5所示:
在这里插入图片描述
图1-5 设置GPIO的引脚模式
由于GPIO的0和1引脚的对应关系,我们要设置的是从1引脚输入,从0引脚输出,这样可以实现,按键按下以后从输入信号到1引脚,然后从0引脚输出电平到LED引脚,点亮或者熄灭LED灯。因此设置寄存器值为*((unsigned short *)(0x8000d000+0x08)) = 0xfffe;
(0是输出模式,1是输入模式)

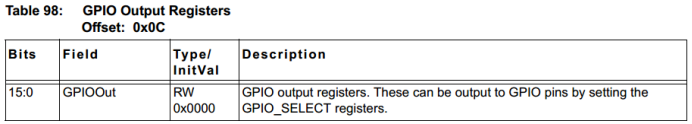

引脚的输入输出模式配置好后,就开始往GPIO输出寄存器里面写入数据,使其输出后点亮LED灯。输出寄存器,如图1-6所示:
在这里插入图片描述
图1-6 写GPIO的输出寄存器
由图可以知道,写输出寄存器的值得前提条件就是设置选择寄存器的模式为输出模式。为了点亮LED灯,而且知道LED灯是低电平有效的,于是我们往输出寄存器里面写入数据0xfffe&#x
