（一）zedboard点亮LED流水灯（PS+PL）

最新推荐文章于 2019-05-19 17:55:26 发布

wahahaguolinaiyou

最新推荐文章于 2019-05-19 17:55:26 发布

阅读量2.6k

点赞数 2

分类专栏： zedboard 文章标签： zedboard xilinx vivado sdk ip

本文链接：https://blog.youkuaiyun.com/wahahaguolinaiyou/article/details/84384536

版权

本文详细介绍了如何使用zedboard通过Vivado和SDK进行硬件及软件配置，实现LED流水灯的PS+PL联合开发。首先创建RTL工程，添加Zynq IP和AXI接口，配置PL端硬件。接着生成bit流导入SDK，新建工程并编写led.c程序。完成编程后，通过设置COM口和波特率运行程序，观察LED灯效果。实验总结并提供了参考资料链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

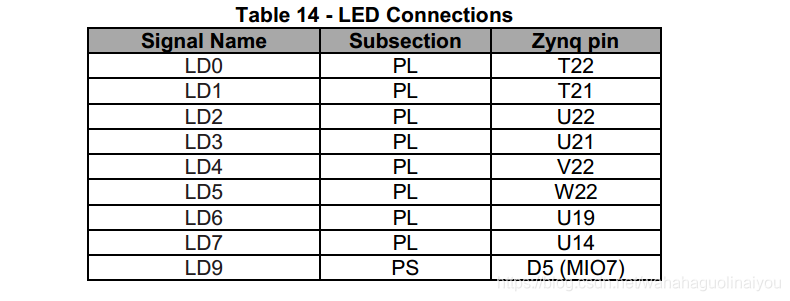

1.首先创建RTL工程LED，然后create block design ，添加IP核，由于本实验使用的LED灯在设计上参照UG585手册，是PL端的资源，所以本实验是PS+PL。
在这里插入图片描述
2.添加zynq的IP，然后自动连线。因为要访问LED，所以要添加AXI的IP(因为PS和PL之间的通信是通过AXI总线实现的) ，这些步骤其相当于配置一个CPU。现在在vivado中配置的是基础的硬件配置，属于PL；后面可以在SDK中对其进行软件编程，属于PS。具体的IP核的添加，见https://blog.youkuaiyun.com/weixin_42639919/article/details/81130581
这时候zynq的时钟已经自动连接，没接的时候一定要自己接上，
在这里插入图片描述
3.做好PL端的配置后，生成bit流，然后（include bitstream）导入到SDK。（具体包括，产生外部产品、生成顶层文件、Export 、lanuch to SDK）
3.在SDK中，等待硬件信息导入完成后，新建工程led，打开空工程。然后添加原文件led.c(单击led > 右键单击src > new > So
