英飞凌 TC4X MCAL之SPI配置

英飞凌 TC4X MCAL 中 SPI 配置一般涉及以下几个步骤:

1. **SPI 引脚配置**:
   - 确保 SPI 引脚(MOSI、MISO、SCK、SS)已经正确配置,通常使用 MCU 的引脚复用功能来选择 SPI 引脚。

2. **SPI 配置结构体**:
   - 使用 `Spi_ConfigType` 结构体来配置 SPI 通道。结构体内有许多选项,主要包括:
     - SPI 的工作模式(主模式或从模式)
     - 时钟频率
     - 数据帧长度
     - 时钟极性和相位设置
     - 超时设置等

3. **初始化 SPI 控制器**:
   - 在 MCAL 中,初始化 SPI 通常通过调用 `Spi_Init()` 函数来完成。该函数会读取配置文件中的设置并初始化硬件模块。

4. **SPI 中断配置(可选)**:
   - 如果需要中断支持,可以配置 SPI 的中断服务程序(ISR),比如接收完成中断、发送完成中断等。

5. **数据传输**:
   - 数据传输可以通过 `Spi_SyncTransmit()` 或 `Spi_AsyncTransmit()` 来完成,取决于是否需要同步或异步模式。

6. **SPI 错误处理**:
   - 确保 SPI 错误(如超时、传输错误等)被妥善处理。

7. **SPI 关闭**:
   - 在使用完成后,可以通过调用 `Spi_DeInit()` 来关闭 SPI 控制器,释放资源。

这里的配置步骤是通用的,具体的实现还要根据英飞凌 TC4X 的硬件和所使用的 MCAL 版本来调整。你可以参考相关的 SPI 配置文档和 API 文档,以确保配置正确。

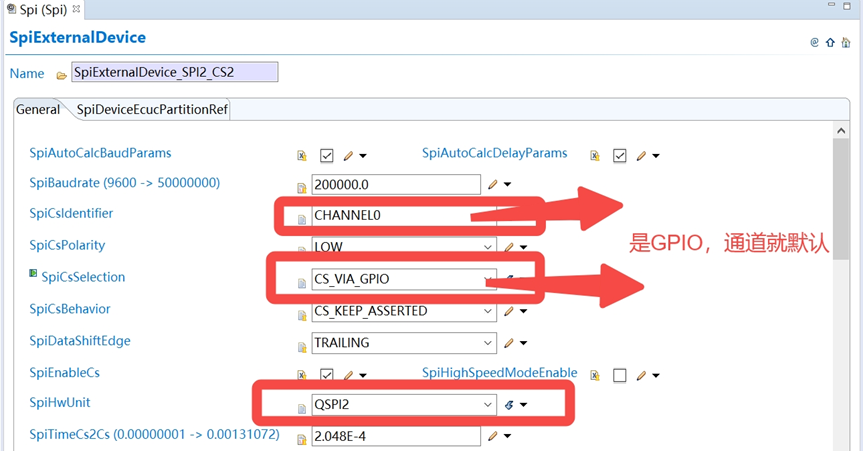

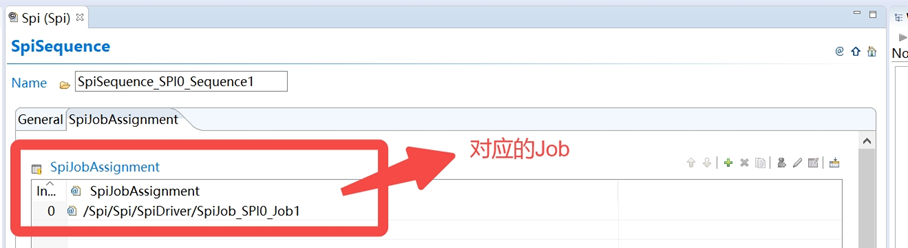

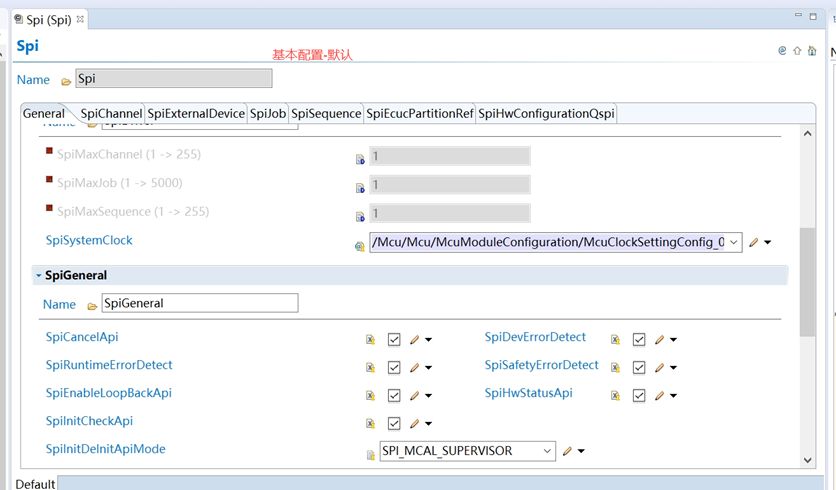

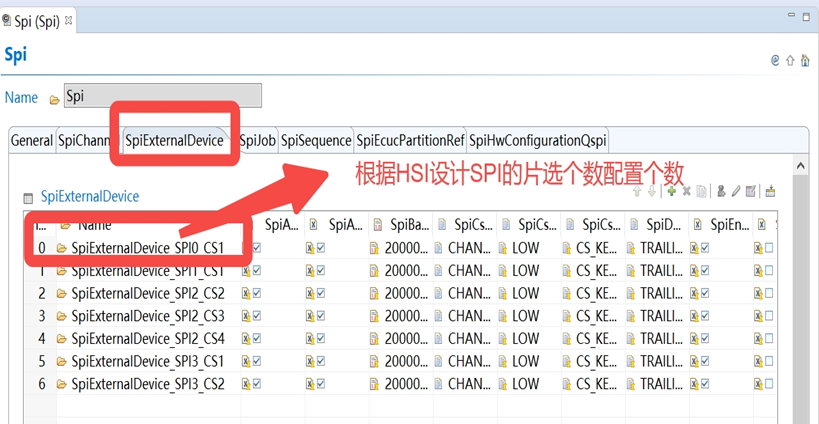

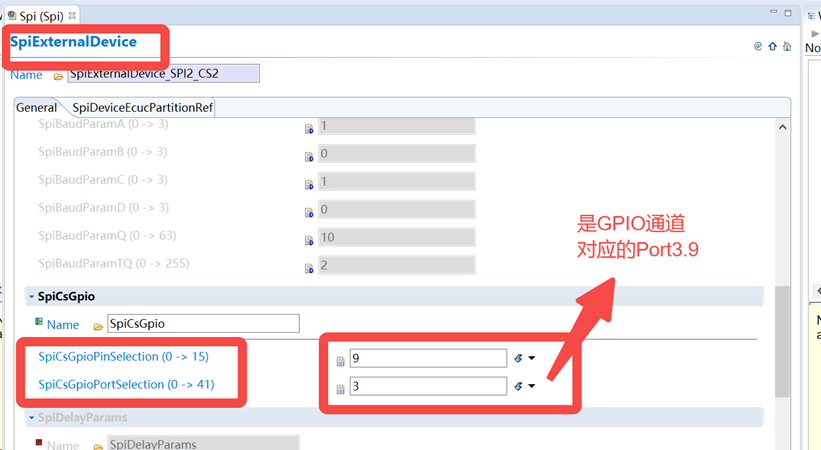

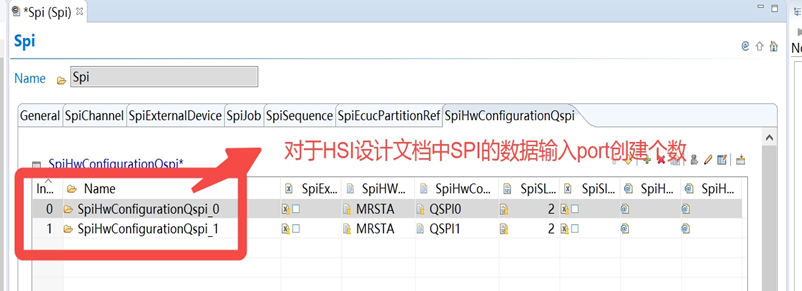

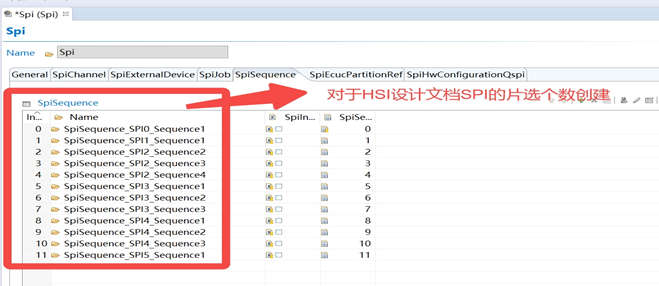

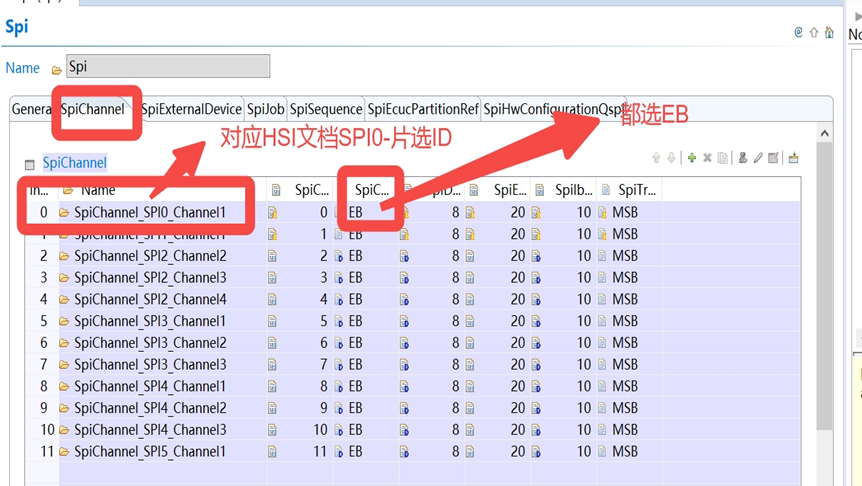

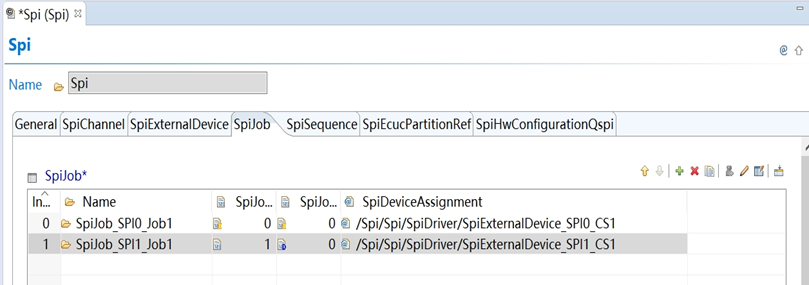

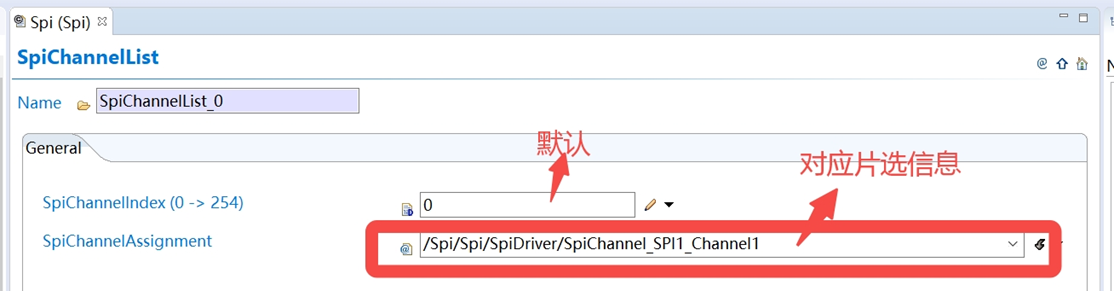

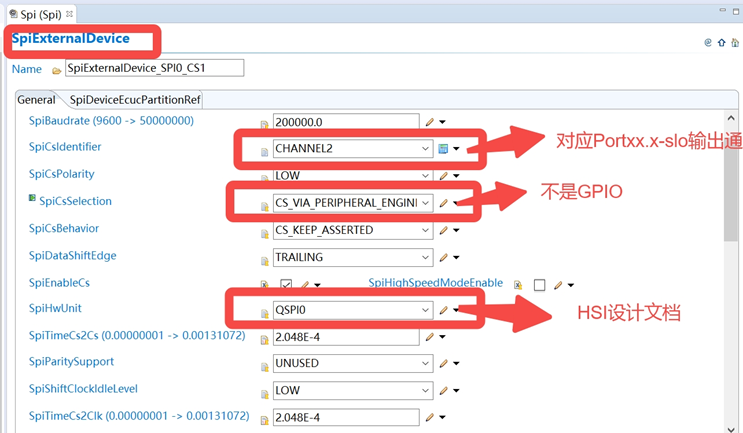

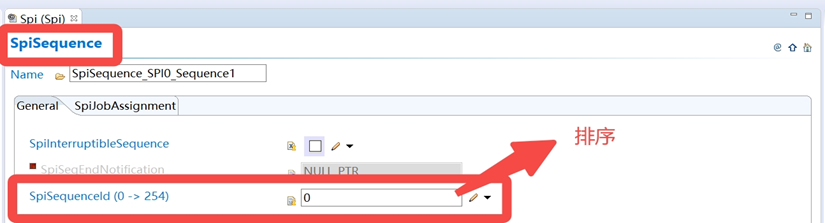

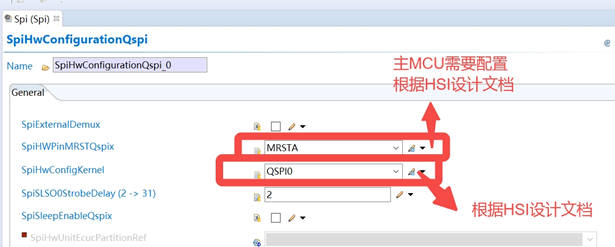

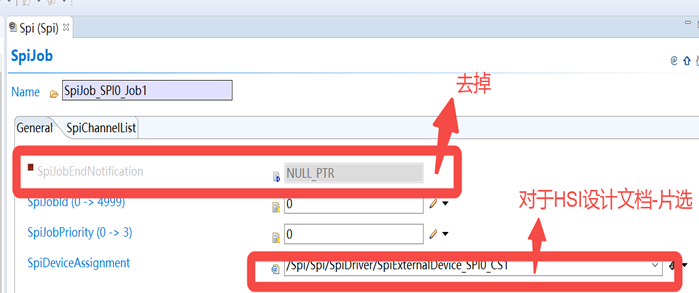

下面是EB工具配置SPI的例子,供参考。

### 英飞凌芯片SPI端口复用配置方法 #### 配置概述 在英飞凌Aurix TC3xx系列微控制器中,SPI端口的复用配置涉及多个方面,包括但不限于时钟使能、外设功能选择引脚初始化。这些操作通常通过特定寄存器设置来完成。 #### 时钟控制与外设激活 为了启用SPI通信所需的功能,在开始任何其他配置之前,必须先开启相应的APB2总线上的时钟信号给GPIO模块以及AFIO(Alternate Function I/O)模块[^4]: ```c RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); ``` 上述代码片段展示了如何启动GPIOA端口及其替代功能I/O接口的时钟供应,这是后续所有配置的基础。 #### 初始化结构体定义 接着定义`GPIO_InitTypeDef`类型的变量用于存储待设定的各项参数值,并调用`GPIO_DeInit()`函数重置指定端口的状态至默认状态以便重新配置: ```c GPIO_InitTypeDef GPIO_InitStructure; GPIO_AFIODeInit(); ``` 这里需要注意的是,对于不同的MCU型号可能有不同的初始化方式;因此建议查阅具体器件的数据手册获取最准确的信息。 #### 设置引脚属性 针对要使用的SPI管脚(SCK,MISO,MOSI),需指明它们的工作模式为推挽输出(`GPIO_Mode_AF_PP`)并限定最大速度等级为50MHz: ```c // SPI-Clock: PA5, SPI-MISO: PA6, SPI-MOSI: PA7 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO📐⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗⚗📐 _mode = GPIO_Mode_AF_PP; GPIO_Init(GPIOA, &GPIO_InitStructure); ``` 这段代码完成了对选定GPIO引脚的功能分配——即将其映射到了SPI协议上工作,从而实现了硬件资源的有效利用。 #### 使用EB Tresos进行高级配置 除了底层驱动级的操作之外,还可以借助诸如EB Tresos这样的图形化开发环境来进行更高层次的服务层面上的定制化调整[^3]。这类工具能够简化复杂系统的搭建流程,提高项目开发效率的同时也降低了人为错误的风险。
