springboot超市进销存管理系统—免费毕设源码分享19419

摘要

随着互联网技术的发展，传统超市行业运行模式逐渐显示出其局限性。传统超市依赖于线下销售方式，导致信息更新速度慢、管理效率低下以及客户体验不佳等问题。虽然电子商务的兴起在一定程度上缓解了这些问题，但由于缺乏有效的管理体系和信息整合能力，用户体验仍不尽如人意。为了解决上述问题，本系统采用前端 Vue、后端 SpringBoot 技术栈，并搭配 MySQL 数据库构建了一个全面的超市进销存管理系统。该系统不仅允许用户查看商品信息、确认订单、跟踪物流状态、管理购物车、查看历史订单、浏览最新的超市资讯，还能参与论坛交流互动。同时，管理员可以通过系统有效地管理商品信息、订单列表、订单配送流程、资讯内容及用户间的交流互动。

关键词：超市进销存管理系统；SpringBoot；Vue；MySQL

Abstract

With the development of Internet technology, the operation mode of the traditional supermarket industry has gradually shown its limitations. Traditional supermarkets rely on offline sales methods, resulting in problems such as slow information update speed, low management efficiency and poor customer experience. Although the rise of e-commerce has alleviated these problems to a certain extent, due to the lack of an effective management system and information integration capabilities, the user experience is still not satisfactory. To solve the above problems, this system adopts the front-end Vue and back-end SpringBoot technology stack, and is combined with the MySQL database to build a comprehensive supermarket purchase, sales and inventory management system. This system not only allows users to view commodity information, confirm orders, track logistics status, manage shopping carts, view historical orders, browse the latest supermarket information, but also enables them to participate in forum communication and interaction. Meanwhile, administrators can effectively manage product information, order lists, order delivery processes, information content and communication and interaction among users through the system.

Key words: Supermarket Purchase, Sales and Inventory Management System SpringBoot; "Vue;" MySQL

目录

1 绪论

1.1 研究背景

1.2 研究意义

1.3 国内外研究现状

2 相关技术介绍

2.1 B/S框架

2.2 SpringBoot框架

2.3 Vue技术

2.4 MySQL数据库

3 需求分析

3.1 可行性分析

3.1.1 技术可行性

3.1.2 操作可行性

3.1.3 经济可行性

3.2 系统性能需求分析

3.3 功能需求分析

3.3.1 注册用户功能

3.3.2 仓管用户功能

3.3.3 销售用户功能

3.3.4 管理员功能

3.4 系统总体流程设计

3.4.1 数据开发流程

3.4.2 用户登录流程

3.4.3 系统操作流程

3.4.4 添加信息流程

3.4.5 修改信息流程

3.4.6 删除信息流程

4 系统设计

4.1 系统架构设计

4.2 系统总体功能设计

4.2.1 注册时序图

4.2.2 登录时序图

4.2.3 管理员修改用户信息时序图

4.2.4 管理员管理系统信息时序图

4.3 数据库设计

4.3.1 数据库实体设计

4.3.2 数据库表设计

5 系统实现

5.1 注册用户功能实现

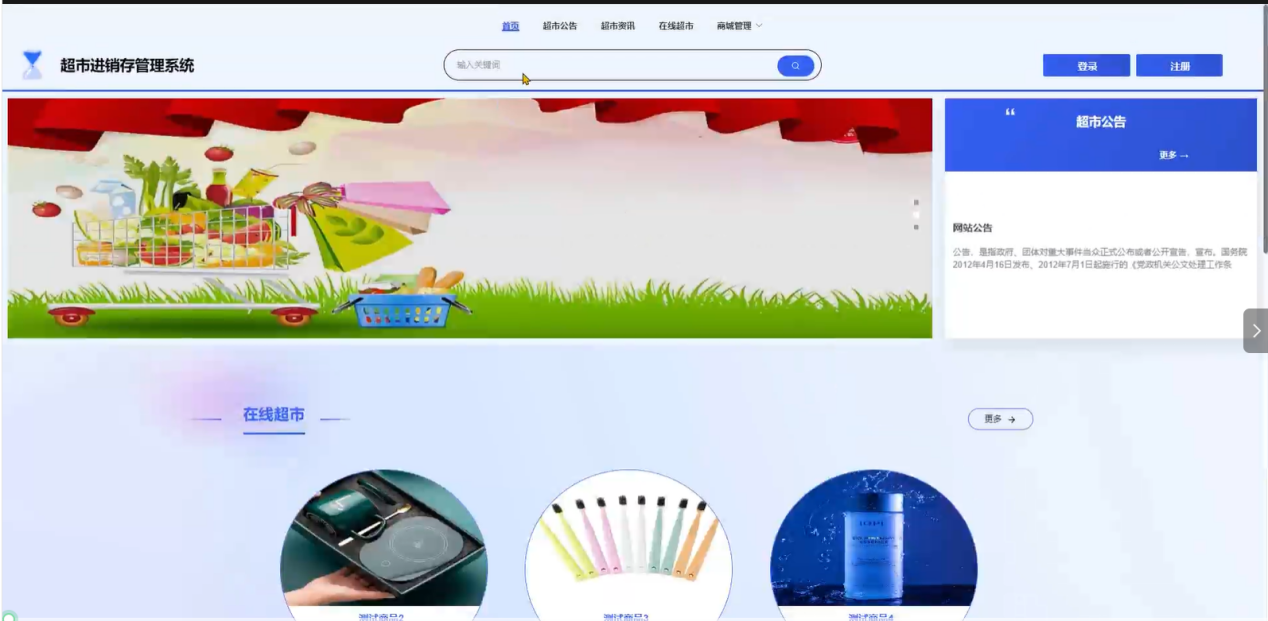

5.1.1 首页

5.1.2 超市资讯

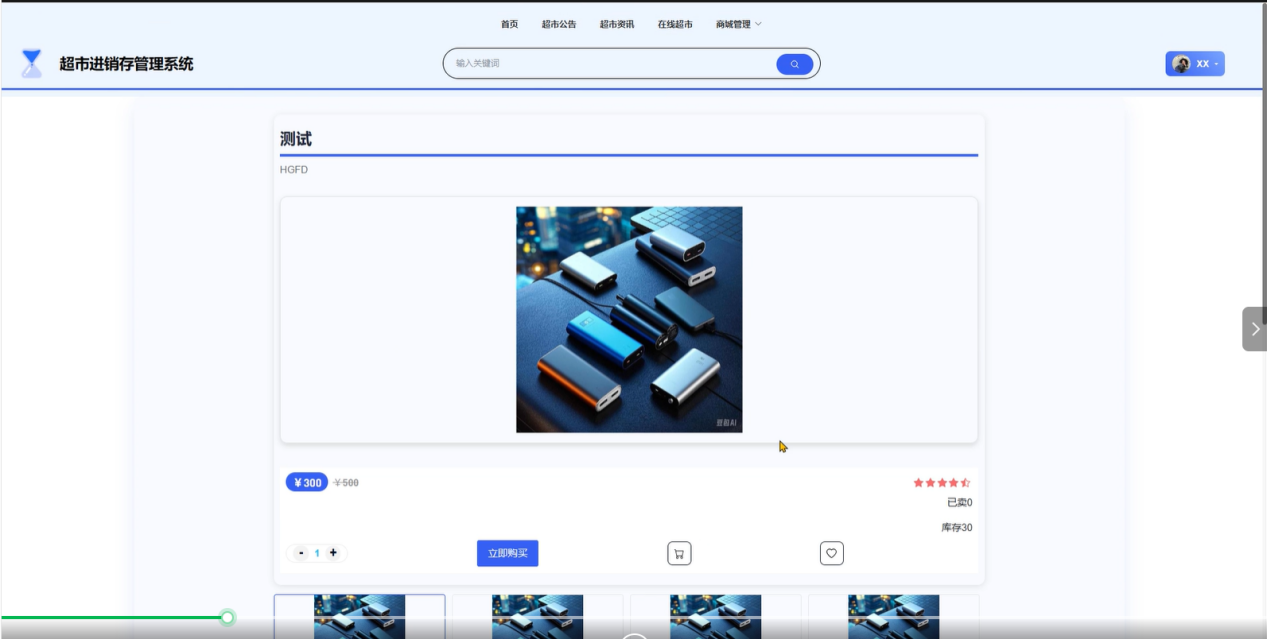

5.1.3 在线超市

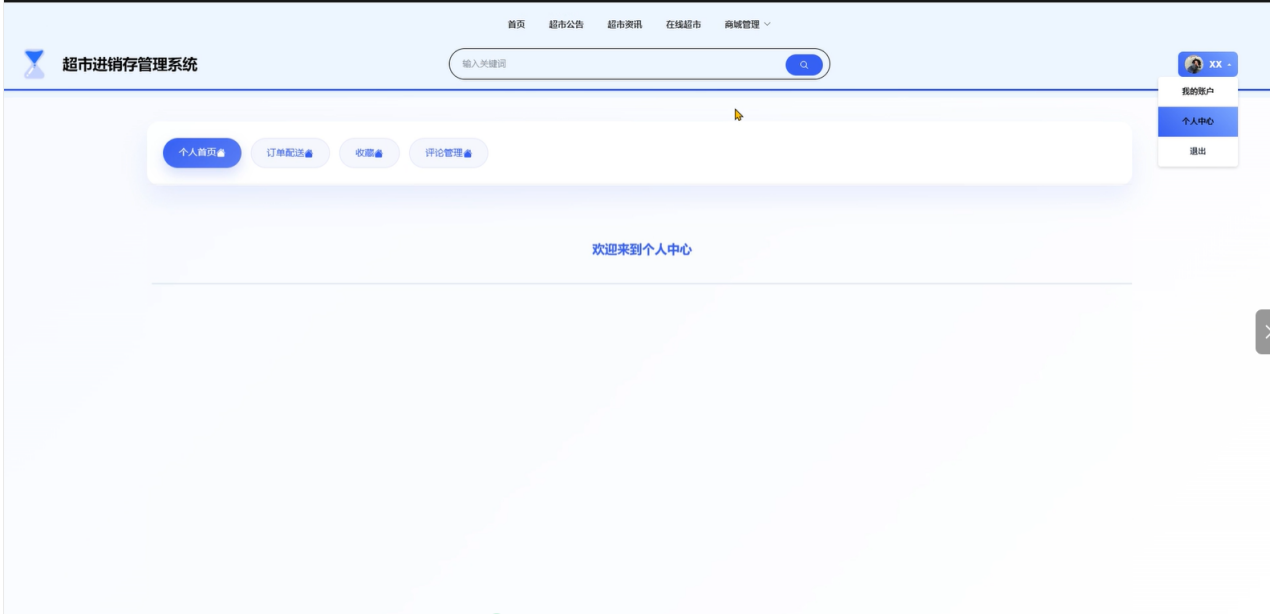

5.1.4 个人中心

5.2 仓管用户功能实现

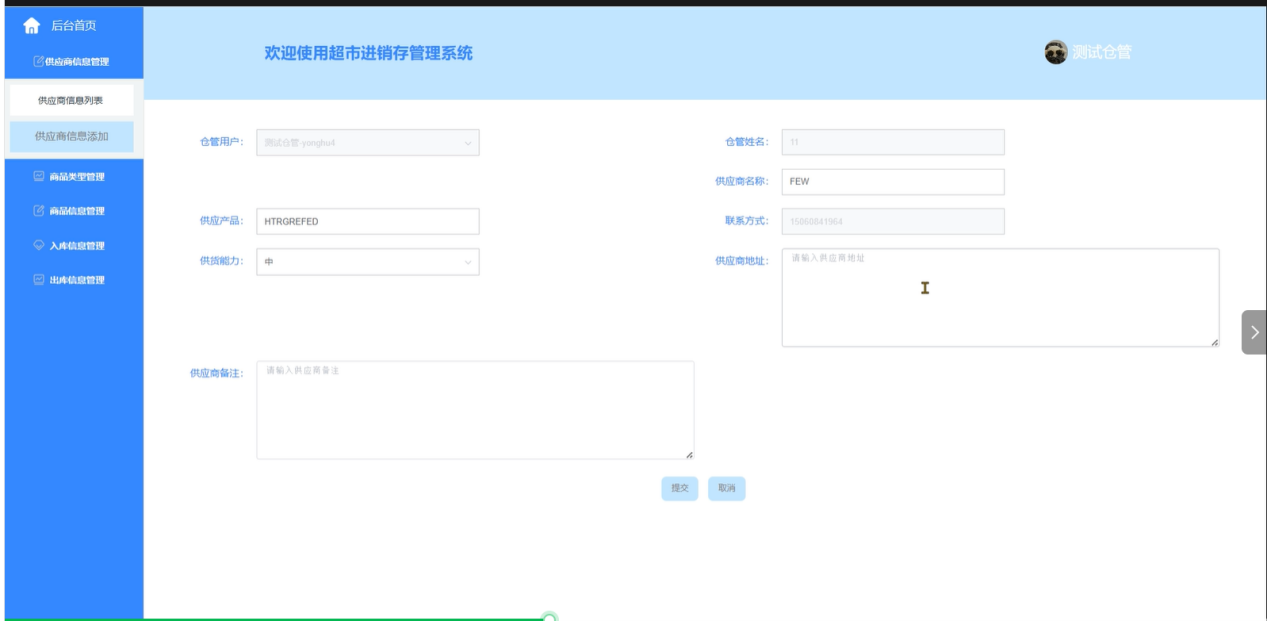

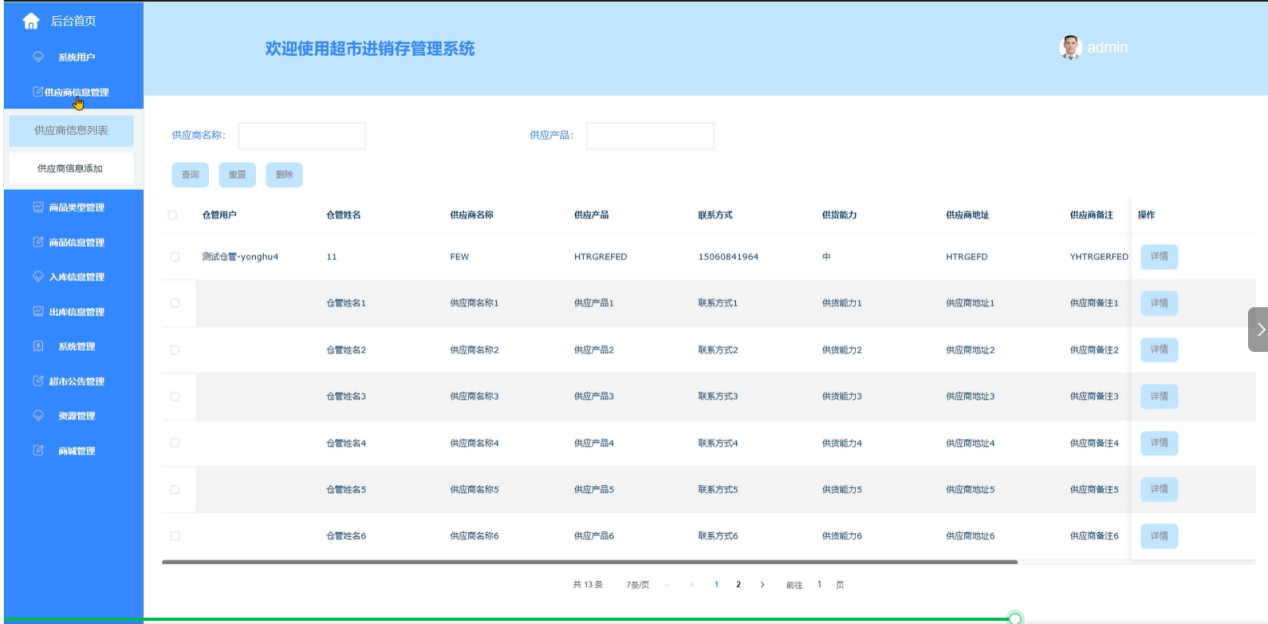

5.2.1 供应商信息管理

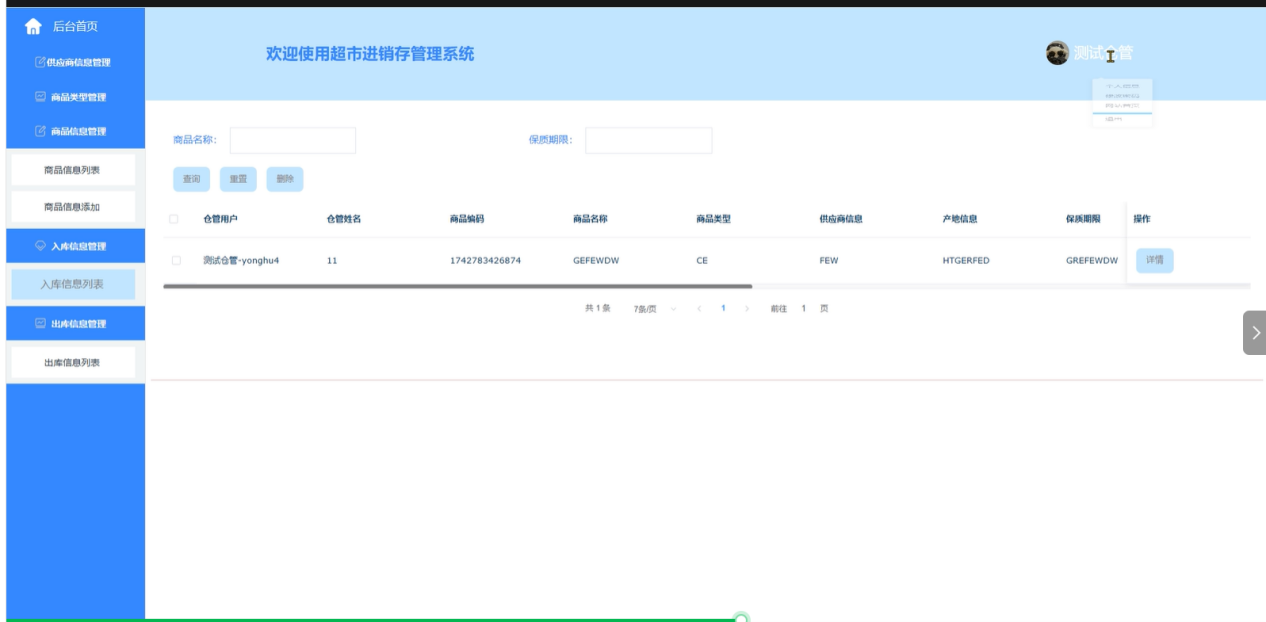

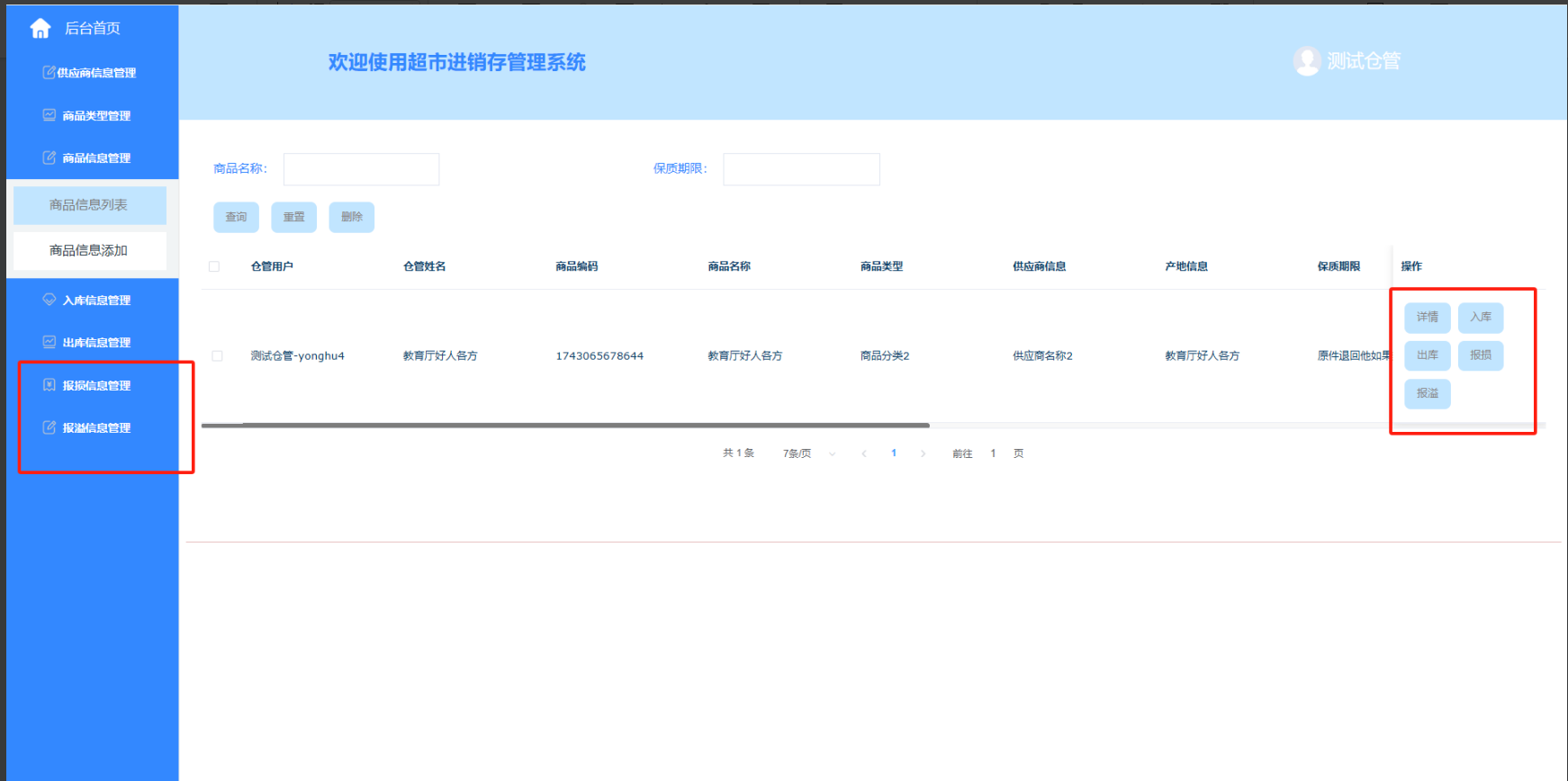

5.2.2 商品信息管理

5.2.3 入库信息管理

5.3 销售用户功能实现

5.3.1 后台首页

5.3.2 商城管理在线超市

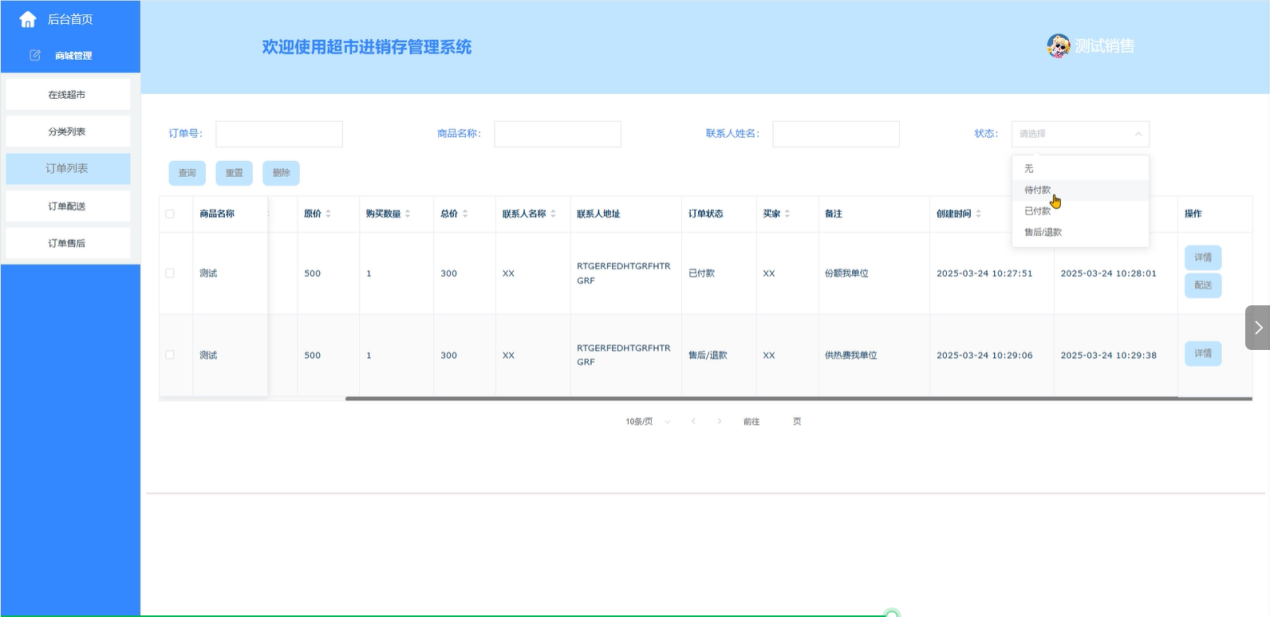

5.3.3 商城管理订单列表

5.3.4 商城管理订单售后

5.4 管理员功能实现

5.4.1 后台首页

5.4.2 系统用户管理

5.4.3 供应商信息管理

5.4.4 商品信息管理

5.4.5 系统管理

6 系统测试

6.1 测试环境

6.2 测试目的

6.3 测试方法

6.4 测试内容

6.5 测试结论

7 总结

参考文献

致谢

附录

系统核心代码设计

用户注册

用户登录

修改密码

修改数据

删除数据

获取列表

图片上传

1绪论

1.1研究背景

超市行业拥有悠久的历史，早期主要以实体店铺的形式提供商品交易和相关服务。传统超市的信息传播依赖于口碑宣传和线下广告，其业务范围也多局限于本地市场。随着社会经济的不断发展，消费者对超市的需求逐渐从基础的商品购买转向寻求情感陪伴、生活方式的展示等更高层次的需求，促使超市行业朝着多元化和专业化的方向发展。近年来，互联网技术的普及以及电子商务的兴起为超市行业带来了巨大的变革机遇，超市的相关产品和服务通过网络平台获得了更广泛的传播和销售途径。然而，传统的超市服务模式在信息整合、用户体验和管理效率方面存在诸多不足之处，难以适应现代消费者对于便捷性、高效性和个性化服务的需求。为了应对这些挑战，在计算机技术的支持下，超市行业开始向数字化和智能化转型，旨在通过信息技术有效整合超市的服务资源，提升用户的服务体验和满意度，并满足消费者对于超市产品和服务日益增长的多样化需求。

1.2研究意义

超市进销存管理系统的出现正是为了克服传统超市服务模式中的局限性。该系统通过整合超市的信息和服务资源，不仅为用户提供了便捷的商品选购渠道、获取最新的超市资讯，还创建了一个交流互动的平台。此外，它还优化了超市内部的管理流程，提高了信息更新的速度和传播效率，从而显著提升了用户的整体体验和服务质量。此系统为超市行业的从业者提供了一套高效的管理工具，助力超市行业顺利实现数字化和智能化的转型升级。通过优化服务流程和增强用户体验，系统不仅促进了超市行业的可持续发展，同时也更好地满足了消费者对于超市产品和服务的多样化需求，进而推动了整个超市行业的繁荣与发展。

1.3国内外研究现状

在国内，随着信息化建设的不断推进，超市进销存管理系统的研究与应用也取得了显著进展。近年来，国内许多高校和研究机构对超市进销存管理系统进行了深入研究，并取得了一系列成果。例如，复旦大学的研究团队提出了一种基于机器学习的库存预测方法，有效提高了库存准确率。与此同时，阿里巴巴、京东等电商平台也在积极探索超市进销存管理的新模式，通过搭建云服务平台为小型超市提供便捷的管理工具和数据分析服务。此外，我国很多地区的小型超市已经开始采用进销存管理系统来提高管理效率和降低运营成本。据报告，在江苏省，大约80%的小型超市已经实现了信息化管理。这些案例表明，进销存管理系统在我国的应用前景广阔，对于推动我国零售行业的发展具有重要意义。通过引入现代化的信息管理系统，国内超市不仅能够优化内部流程，还能更好地适应市场的变化，增强竞争力。

在国外，超市进销存管理系统的研究与应用起步较早，技术相对成熟。例如，沃尔玛、家乐福等国际知名零售巨头在进销存管理方面投入了大量资源，开发出了功能强大的管理系统。这些系统通常涵盖库存管理、销售分析、供应商管理等多个模块，并能够实现数据的实时采集、处理和分析。通过利用先进的计算机技术、网络通信技术和数据库技术，国外的超市信息系统可以显著提升管理效率，降低运营成本。以亚马逊为例，其供应链管理系统借助大数据分析和人工智能技术，实现了对销售数据的精准预测，从而优化了库存和采购策略，大幅提高了运营效率和服务质量。

2相关技术介绍

2.1B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件，只要用户的浏览器符合要求，就可以使用系统。

B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。

B/S模式三层结构图如图2-1所示。

图2-1  B/S模式三层结构图

2.2 SpringBoot框架

SpringBoot是一个用于简化Spring应用开发的开源框架，通过减少开发人员配置和依赖的复杂性，使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上，提供了一种自配置的方式，使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则，将常见的配置预设，使得开发人员能够聚焦于业务逻辑的实现，而不必过多关注繁琐的配置和环境搭建。

SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库，自动推断出开发环境的配置需求，减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持（如Tomcat、Jetty等），使得应用可以以独立的Java应用形式运行，不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器（Starters）简化了常见功能的集成，例如数据库连接、消息队列、缓存、认证与授权等，从而提升了开发效率[4]。

2.3 Vue技术

Vue.js是一款用于构建用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。

Vue.js具备响应式数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。

2.4 MySQL数据库

MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。

MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求[8]。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持用户角色管理、细粒度的权限控制等，保障数据的安全性。

3需求分析

3.1可行性分析

3.1.1技术可行性

从技术可行性角度来看，所选技术能够充分满足当前应用需求。采用B/S（Browser/Server）架构具有良好的跨平台特性，用户可以通过浏览器访问系统，无需安装特定的客户端软件，这使得系统能够在不同操作系统和设备上实现无缝访问。SpringBoot框架基于成熟的Spring生态系统，通过自动配置机制大大降低了开发与部署的复杂度，并支持高效开发以及微服务架构的实现。Vue.js作为前端技术，其响应式数据绑定和虚拟DOM优化功能，使得大规模应用的构建与维护更加高效、便捷。MySQL数据库在数据存储和查询优化方面表现出色，具备ACID事务特性与高并发支持能力，可以保证数据的一致性和系统的稳定性，同时因其广泛应用于各种行业，体现出可扩展性和高效性。

3.1.2操作可行性

从操作可行性角度出发，所有选用的技术均拥有良好的文档支持和广泛的开发者社区，这对于解决项目中遇到的问题非常有帮助。B/S架构依赖于常见的Web技术栈，成熟稳定的操作流程规范非常适合企业级应用的快速部署与运维工作。SpringBoot框架简化了Spring应用的配置与开发过程，集成了嵌入式的Web服务器，使开发者能够迅速启动项目，减少了对开发环境和部署环境的依赖性。Vue.js以其组件化和响应式的设计理念，极大地提升了前端开发效率与代码复用性，简化了操作难度。MySQL数据库提供了直观易管理的用户界面，支持多种操作系统，非常适合日常的数据库管理和维护任务。

3.1.3经济可行性

从经济可行性的角度看，所有选用的技术均为开源软件，这意味着它们可以在不支付额外授权费用的情况下使用，从而显著降低了开发和部署成本。B/S架构由于不需要在客户端安装专门的软件，减少了相关的IT维护成本。SpringBoot框架通过减少配置工作量和自动化部署流程，降低了开发和运营的时间成本。Vue.js提高了前端开发速度，减少了所需的人力资源投入。MySQL作为一款开源数据库，不仅在授权成本上占据优势，而且凭借其高效的查询处理能力和事务处理机制，可以在确保性能的同时降低硬件资源的需求，实现资源的高效利用。因此，从长期来看，这种选择有助于控制总拥有成本(TCO)，并提高投资回报率(ROI)。

3.2系统性能需求分析

1.可用性需求

系统必须具备高可用性，以确保在各种使用场景下能够稳定运行。为此，系统应具备自恢复能力和冗余机制，避免因单点故障导致的服务中断。具体措施包括支持负载均衡和集群配置，通过多个实例的协作来提高系统的整体可用性。此外，系统需提供详尽的监控与告警机制，能够实时追踪系统运行状态，并及时发现潜在问题，触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

2.可靠性需求

系统的设计应确保其在长时间运行中保持稳定，有效应对各种可能的故障和压力。为达到这一目标，系统应采用高可用的数据库架构，如主从复制、数据分片等技术，以实现数据的可靠存储与访问。应用层应具备容错能力，在遇到硬件故障、网络中断等意外情况时，能够维持服务正常或迅速恢复数据和业务流程。系统还应具备全面的日志记录功能，记录所有操作过程和异常信息，为问题追踪和系统优化提供数据支持。通过压力测试和稳定性测试验证系统在大规模用户访问及高并发场景下的表现，确保不会出现崩溃或数据丢失的情况。

3.安全性需求

系统的安全性至关重要，保护系统和用户数据的保密性、完整性和可用性。为此，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据传输的安全性。系统还需支持用户身份验证与授权管理，采用OAuth、JWT等安全机制防止未授权访问，并细化到资源级别的访问控制。为了防御常见的攻击方式，如SQL注入、XSS攻击和CSRF攻击，系统应采取输入验证、输出转义和会话管理等技术措施。定期进行安全审计与漏洞扫描，及时修补可能的安全漏洞，保障系统的长期安全运营。

3.3功能需求分析

功能需求分析是对系统所需功能进行详细描述的过程，明确系统的目标、功能模块及其相互关系。在此阶段，结合用户需求、业务流程和技术架构，识别系统必须实现的各项功能，并对其优先级、实现方式和约束条件进行梳理。通过功能需求分析，确保系统设计能够满足实际需求，且具有良好的可用性、可维护性和扩展性，为后续的系统开发和测试提供明确的指导和依据。

3.3.1注册用户功能

首页：在首页顶部展示一系列吸引用户的轮播广告图，通常用于宣传促销活动或新品推荐。发布超市的重要通知和信息更新，确保用户能够及时了解超市的最新动态。在线超市提供一个平台让用户快速浏览和购买商品。

超市公告：发布和管理超市的通知和重要信息，保证信息透明度。

超市资讯：提供局部搜索、筛选和排序功能，方便用户查找感兴趣的资讯内容。支持点赞、收藏、发表评论及回复评论，促进用户之间的互动交流。

在线超市：查看商品列表，列出所有可供购买的商品，并支持根据条件进行搜索、筛选和排序。用户可以将感兴趣的商品添加到收藏夹、加入购物车或者立即购买，直接进入支付流程，简化购买步骤。支持微信、支付宝、网银等多种支付手段，提高支付便捷性。购买后，用户可以对商品进行评价，分享使用体验。

商城管理：

1.我的购物车：管理已添加到购物车中的商品，支持合并购买和付款。

2.我的订单：查看订单详情，对于已付款的订单，可申请售后服务；售后订单需经过销售员和管理员审核。

3.我的地址：管理和更新收货地址信息。可以将地址设置为默认。

我的账户：修改个人资料和密码，保障账户安全。

个人中心：

1.个人首页：集中展示用户的个人信息和操作入口。

2.订单配送：跟踪订单的配送进度。

3.收藏：管理收藏的商品列表。

4.评论管理：编辑或删除自己发布的商品评论。

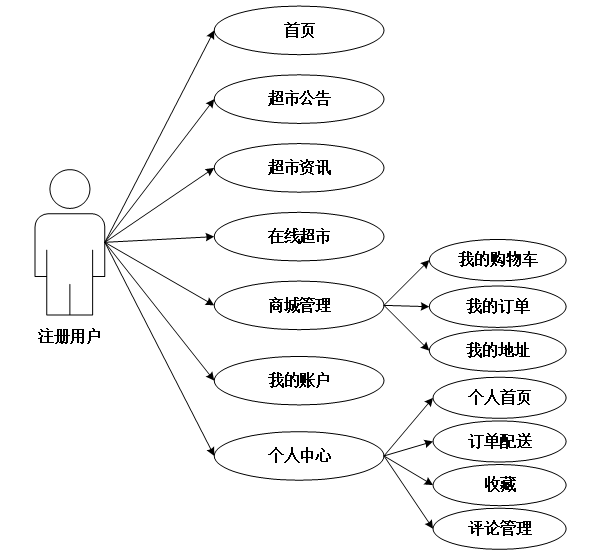

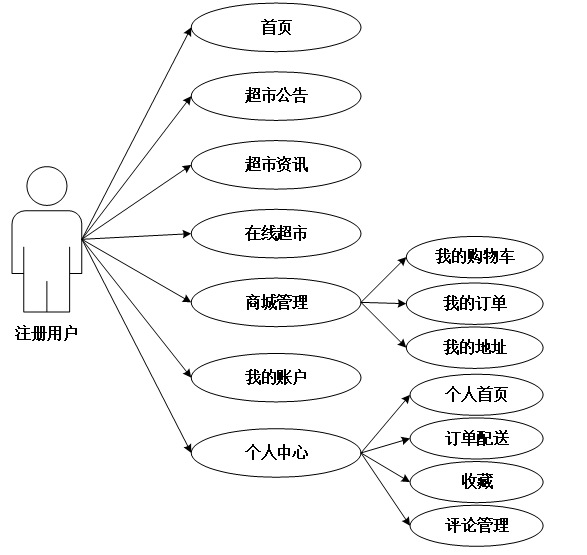

注册用户用例图如图3-1所示。

图3-1 注册用户用例图

3.3.2仓管用户功能

供应商信息管理：查询重置删除供应商信息列表，允许仓管人员根据不同的条件（如供应商名称、供应产品等）查询现有的供应商信息列表。添加供应商信息，包括填写供应商名称、供应的产品类别、供货能力等详细信息，以便于后续的商品采购和供应链管理。

商品类型管理：查询重置删除商品类型列表详情。添加商品类型，增加新的商品类型，帮助分类和管理不同种类的商品。

商品信息管理：查询重置删除商品信息列表详情，依据商品名称、编码、供应商信息等多个维度查询商品信息列表。添加商品信息，包括商品名称、商品编码、供应商信息、产地、价格、库存数量及保质期限等。对商品进行入库出库报损报溢操作，线下库存数量会根据这些操作实时更新。当出库数量超过当前库存时，系统应自动发出预警提示。

入库信息管理：查询入库信息列表详情。提供重置查询条件的功能，便于重新设定搜索参数。可以删除错误或不必要的入库记录，保证数据的精确性。

出库信息管理：查询出库信息列表详情。允许删除错误或不需要的出库记录，确保系统内数据的准确性和一致性。

报损信息管理：查询报损信息列表详情。添加报损信息，记录商品损坏的具体情况，调整库存数量。

报溢信息管理：查询报溢信息列表详情。添加报溢信息，处理超出预期的库存增加情况，调整库存数量。

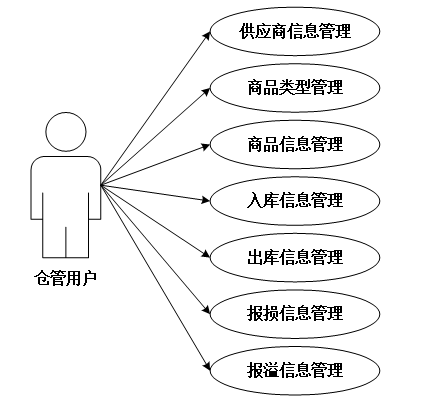

仓管用户用例图如图3-2所示。

图3-2 仓管用户用例图

3.3.3销售用户功能

后台首页：商品销售金额统计和商品销售数量统计图。分别展示每天内的商品销售总额和数量，帮助销售员工了解整体销售业绩。通过图表形式直观展示各类商品的销售数量，便于快速识别畅销和滞销商品。

商城管理：

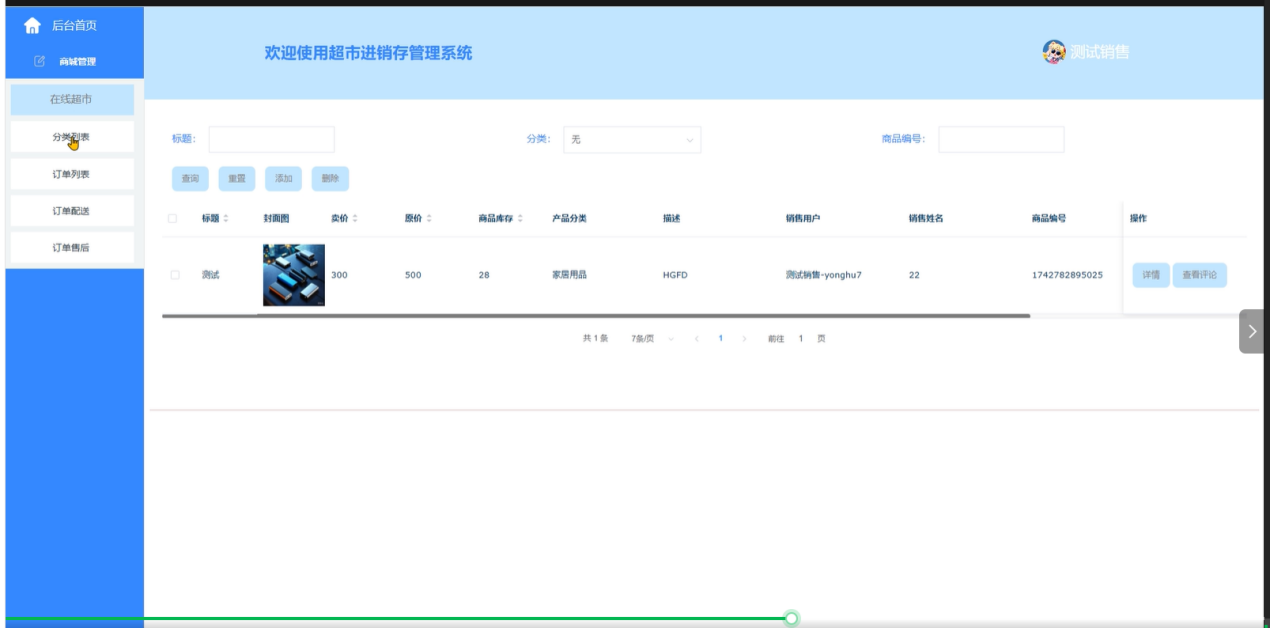

1.在线超市：查询、重置、删除、添加商品信息。添加商品信息，包括录入商品图片、原价、卖价、库存量、所属分类、商品编号以及负责销售该商品的员工姓名等详细信息。

2.分类列表：查询、重置、删除、添加分类信息。添加分类信息，增加新的商品分类，有助于更好地组织和展示商品。

3.订单列表：查询、重置、删除订单列表。实时跟踪订单的状态（如待付款、已付款、售后退款等），并根据不同的状态进行相应的操作。

4.订单配送：管理订单的物流信息，更新配送状态，并确保客户能够及时获取最新的配送动态。

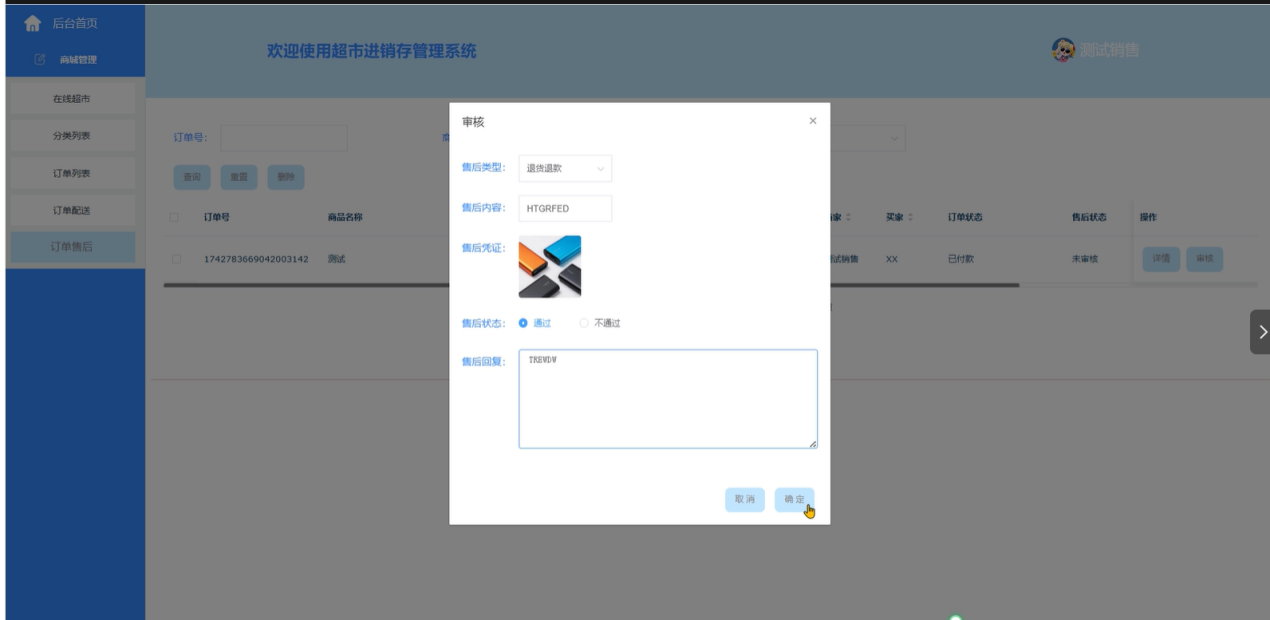

5.订单售后：审核售后订单，对客户的售后申请进行审查，是否批准退货、换货或退款请求。

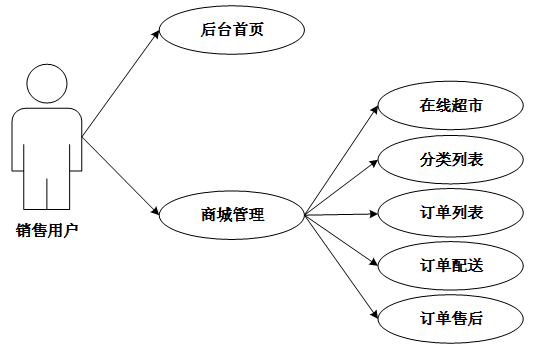

销售用户用例图如图3-3所示。

图3-3 销售用户用例图

3.3.4管理员功能

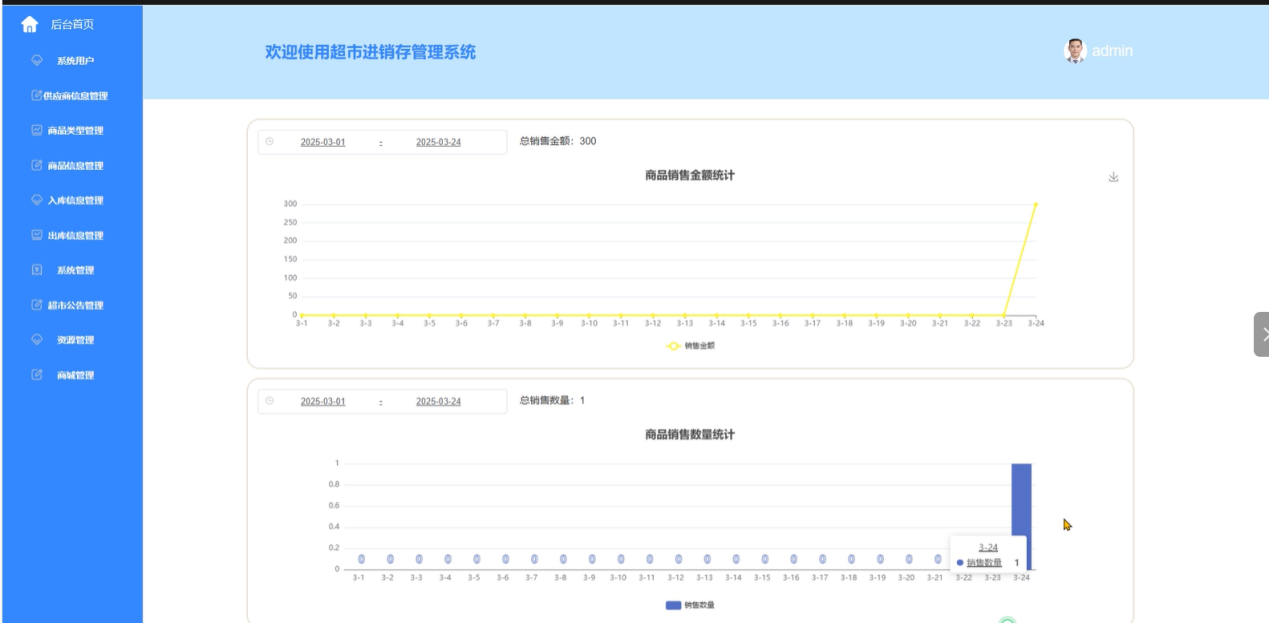

后台首页：商品销售金额统计和商品销售数量统计图。展示每天的商品销售总额，帮助管理员了解整体销售业绩。通过图表形式直观展示各类商品的销售数量，便于识别畅销和滞销商品。

系统用户管理：包括管理员、注册用户、仓管用户、销售用户。负责管理所有类型的用户账户，包括创建新用户、修改用户信息、重置密码及删除用户等操作。

供应商信息管理：查询、重置、删除供应商信息列表。添加供应商信息，录入新的供应商详细信息，如供应商名称、供应的产品类别、供货能力等。

商品类型管理：查询、重置、删除商品类型列表。添加商品类型，有助于更好地组织和展示商品。

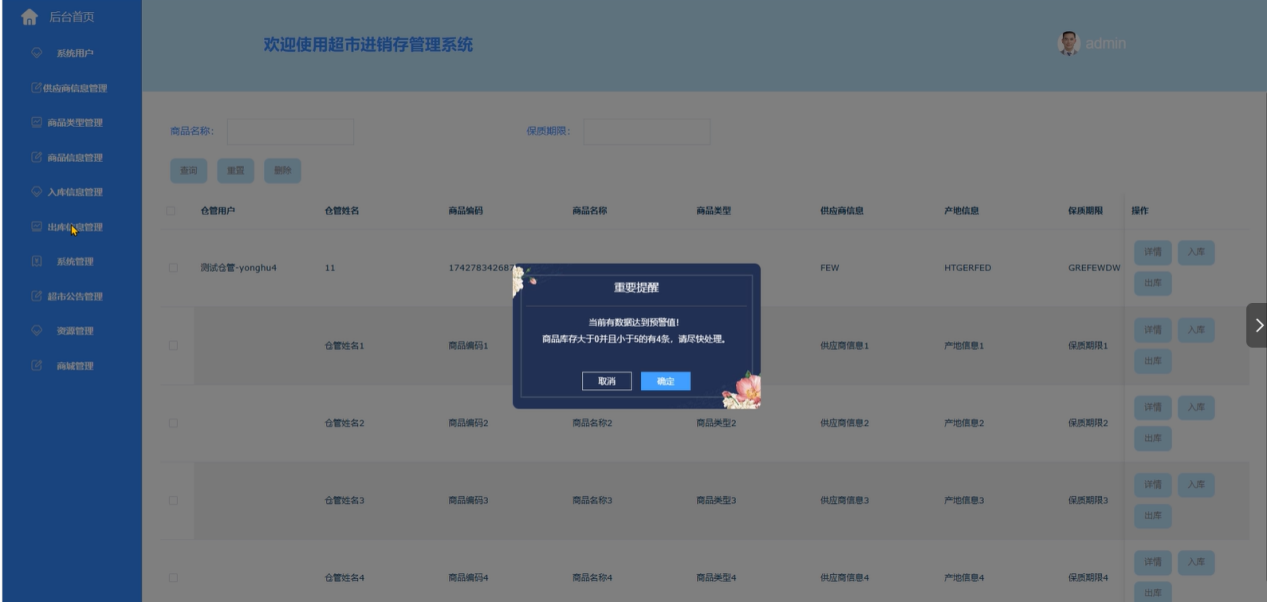

商品信息管理：查询、重置、删除商品信息列表。可对商品进行入库和出库操作，线下库存数量会根据这些操作实时更新。当库存数量小于5时，系统应发出预警提示，避免缺货情况的发生。录入新商品的详细信息，包括商品名称、商品编码、供应商信息、产地、价格、库存数量及保质期限等。

入库信息管理：查询、重置、删除入库信息列表详情。

出库信息管理：查询、重置、删除出库信息列表详情。

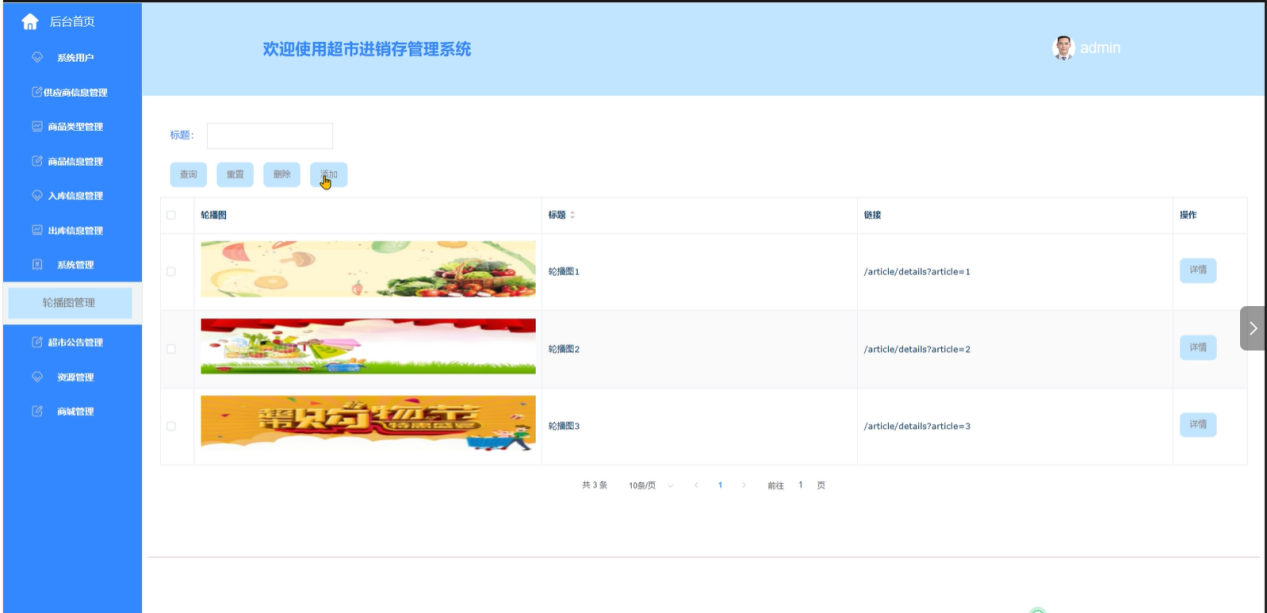

系统管理：轮播图管理，上传、编辑和删除首页展示的轮播广告图，用于宣传促销活动或新品推荐。

超市公告管理：发布和管理超市的重要通知和信息更新，确保信息透明度。

资源管理：包括超市资讯和资讯分类，管理和发布与超市相关的新闻、促销信息等内容，并对其进行分类整理，增强用户的参与感和购物体验。

商城管理：

1.在线超市：支持查询重置删除添加商品信息，添加商品信息包括商品图片、原价、卖价、库存量、所属分类、商品编号等。

2分类列表：提供查询重置删除添加分类信息的功能，有助于更好地组织和展示商品。

3.订单列表：根据订单号、客户姓名、下单时间等多种条件筛选订单列表，关注订单状态并根据不同的状态进行相应的操作。

4.订单配送：管理订单的物流信息，更新配送状态，并确保客户能够及时获取最新的配送动态。

5.订单售后：对客户的售后申请进行审查，决定是否批准退货、换货或退款请求。

商品报损管理：管理员可以对因损坏过期等原因报损的商品进行管理，确保库存数据的准确性。

商品报溢管理：对因统计错误等原因导致商品数量超过实际库存的情况，管理员可以进行报溢管理，调整商品库存数据。

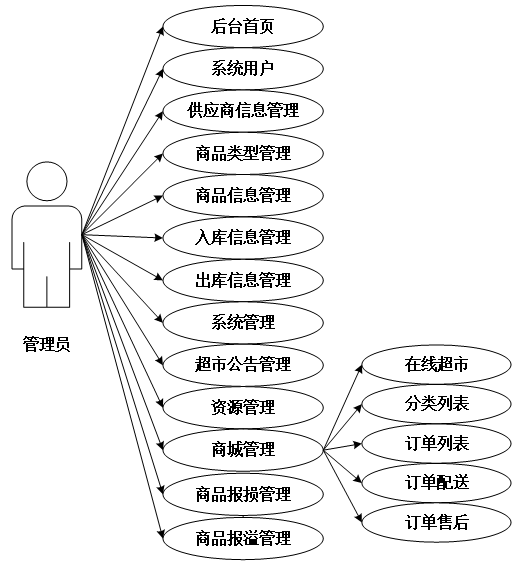

管理员用例图如图3-4所示。

图3-4 管理员用例图

3.4系统总体流程设计

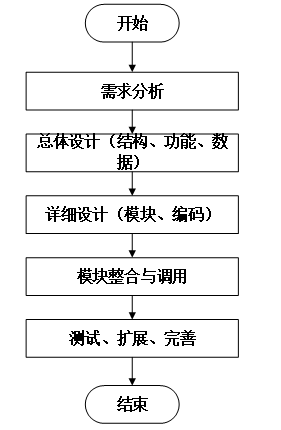

3.4.1数据开发流程

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如图3-5所示

图3-5系统开发流程图

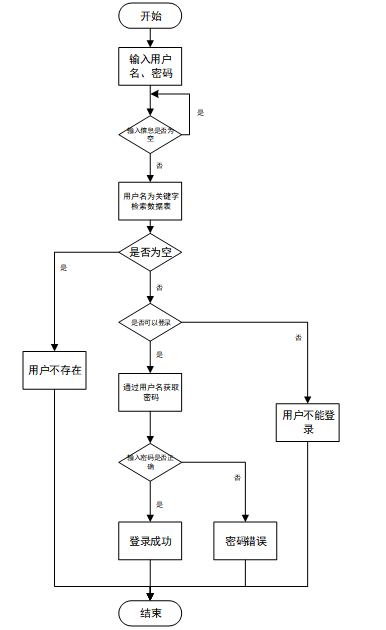

3.4.2用户登录流程

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如图3-6所示。

图3-6登录流程图

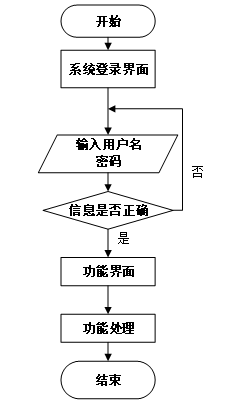

3.4.3系统操作流程

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入；若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如图3-7所示。

图3-7 系统操作流程图

3.4.4添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如图3-8所示。

图3-8添加信息流程图

3.4.5修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入；若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如图3-9所示。

图3-9修改信息流程图

3.4.6删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节；若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如图3-10所示。

图3-10删除信息流程图

4系统设计

4.1系统架构设计

超市进销存管理系统采用分层架构设计，由表现层、业务逻辑层、数据访问层和数据库服务器四部分组成。表现层通过常见的浏览器（如IE、Chrome、Firefox）与用户进行交互，利用FreeMarker、Bootstrap、jQuery等技术实现界面的动态呈现和用户友好的操作体验。业务逻辑层专注于处理系统的各类核心业务逻辑，通过模块化设计确保各个功能之间的分离与独立性，便于维护和扩展。数据访问层则使用MyBatis框架连接至MySQL数据库，执行高效的数据增删改查操作，保障数据处理的准确性和效率。数据库服务器采用MySQL，提供稳定可靠的数据存储和管理支持。整个系统部署于Tomcat服务器上，负责接收和处理来自客户端的请求，确保系统的响应速度和运行效率。此架构设计不仅提高了系统的可维护性和可扩展性，同时也保证了系统的高效稳定运行。整个系统架构如图4-1所示。

图4-1 系统架构图

4.2系统总体功能设计

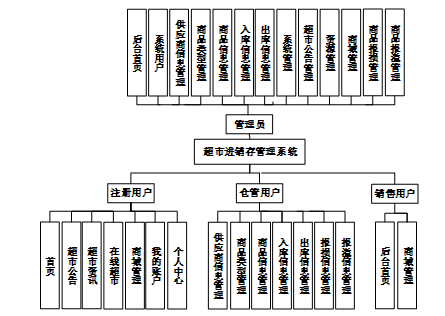

系统功能结构图如图4-2所示。

图4-2 系统功能结构图

4.2.1注册时序图

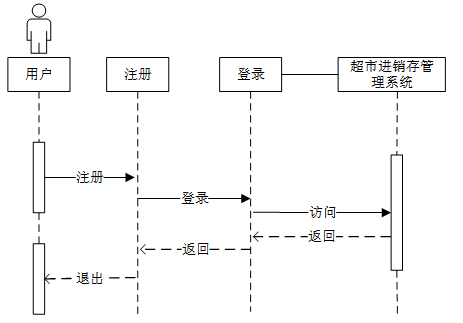

用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图4-3所示。

图4-3 注册时序图

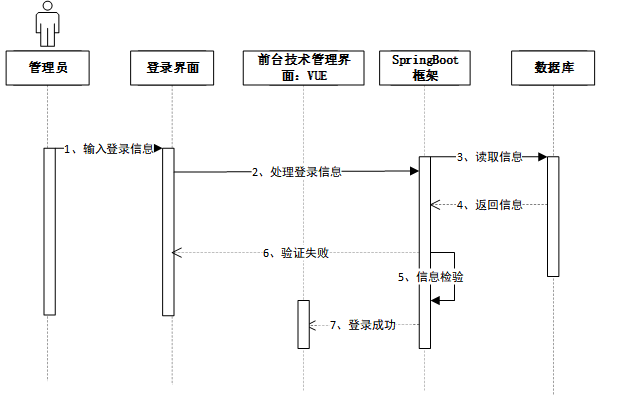

4.2.2登录时序图

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图4-4所示。

图4-4登录时序图

4.2.3管理员修改用户信息时序图

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图4-5所示。

图4-5管理员修改用户信息时序图

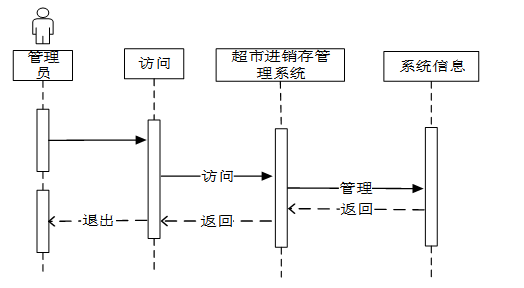

4.2.4管理员管理系统信息时序图

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图4-6所示。

图4-6管理员管理系统信息时序图

4.3数据库设计

数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。

首先，通过深入的需求分析，明确系统的核心实体及其属性，并确定这些实体间的关系。例如，在超市进销存管理系统中，核心实体可能包括用户、商品、订单、供应商等。每个实体都具有特定的属性，如用户的ID、姓名、联系方式，商品的ID、名称、价格、库存数量等。同时，需明确实体间的关系类型，如一对一、一对多或多对多关系。接着，将抽象的实体转化为具体的数据库表设计。每张表定义了相应的字段名、数据类型、主键及外键，以确保数据的完整性和一致性。例如，用户表（User）可能包含字段UserID（主键）、Username、Password等；商品表（Product）则包含ProductID（主键）、ProductName、Price等。此外，通过设置适当的外键来建立表之间的关联，比如订单表（Order）可以通过UserID和ProductID与用户表和商品表相连接，形成复杂但有序的数据结构。

4.3.1数据库实体设计

数据库实体设计作为数据库设计的关键步骤，主要任务是对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系。这一过程中，根据需求分析确定系统的核心实体，如用户、角色、权限、商品、订单、供应商等，并提取这些实体的主要属性。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。

以下将展示系统的全局E-R图。

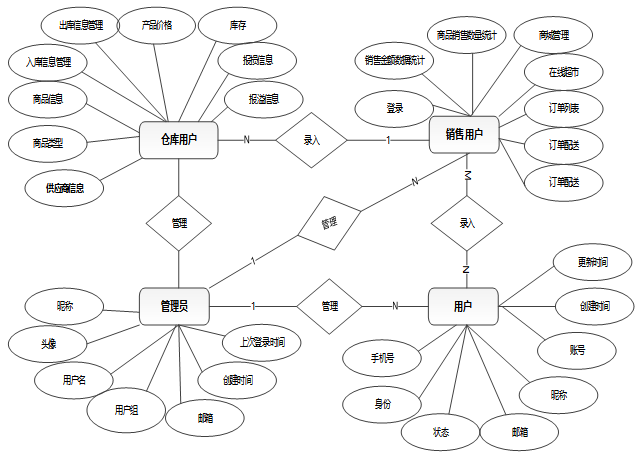

系统全局E-R图如图4-7所示。

图4-7系统E-R图

4.3.2数据库表设计

数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型 [10]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-address（收货地址）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	address_id	int		是	是	收货地址
2	name	varchar	32	否	否	姓名
3	phone	varchar	13	否	否	手机
4	postcode	varchar	8	否	否	邮编
5	address	varchar	255	是	否	地址
6	user_id	mediumint		是	否	用户ID
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	default	tinyint		是	否	默认判断

表 4-3-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-4-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-5-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-6-cart（购物车）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	cart_id	int		是	是	购物车ID
2	title	varchar	64	否	否	标题
3	img	varchar	255	是	否	图片
4	user_id	int		是	否	用户ID
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	state	int		是	否	状态：使用中，已失效
8	price	double		是	否	单价
9	price_ago	double		是	否	原价
10	price_count	double		是	否	总价
11	num	int		是	否	数量
12	goods_id	mediumint		是	是	商品id
13	type	varchar	64	是	否	商品分类
14	description	varchar	255	否	否	描述

表 4-7-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-8-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-9-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-10-commodity_information（商品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	commodity_information_id	int		是	是	商品信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	product_code	varchar	64	否	否	商品编码
5	product_name	varchar	64	否	否	商品名称
6	commodity_type	varchar	64	否	否	商品类型
7	supplier_information	varchar	64	否	否	供应商信息
8	origin_information	varchar	64	否	否	产地信息
9	shelf_life	varchar	64	否	否	保质期限
10	commodity_price	double		否	否	商品价格
11	product_inventory	double		否	否	商品库存
12	product_images	varchar	255	否	否	商品图片
13	product_specifications	text	65535	否	否	商品规格
14	product_details	text	65535	否	否	商品详情
15	receipt_information_limit_times	int		是	否	入库限制次数
16	issue_information_limit_times	int		是	否	出库限制次数
17	loss_information_limit_times	int		是	否	报损限制次数
18	overflow_information_limit_times	int		是	否	报溢限制次数
19	create_time	datetime		是	否	创建时间
20	update_time	timestamp		是	否	更新时间

表 4-11-commodity_type（商品类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	commodity_type_id	int		是	是	商品类型ID
2	product_classification	varchar	64	否	否	商品分类
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-12-goods（商品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	goods_id	mediumint		是	是	产品ID
2	title	varchar	125	否	否	标题
3	img	text	65535	否	否	封面图：用于显示于产品列表页
4	description	varchar	255	否	否	描述
5	price_ago	double		是	否	原价
6	price	double		是	否	卖价
7	sales	int		是	否	销量
8	inventory	int		是	否	商品库存
9	type	varchar	64	是	否	商品分类
10	hits	int		是	否	点击量
11	content	longtext	4294967295	否	否	正文
12	img_1	text	65535	否	否	主图1
13	img_2	text	65535	否	否	主图2
14	img_3	text	65535	否	否	主图3
15	img_4	text	65535	否	否	主图4
16	img_5	text	65535	否	否	主图5
17	create_time	timestamp		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	customize_field	text	65535	否	否	自定义字段
20	source_table	varchar	255	否	否	来源表
21	source_field	varchar	255	否	否	来源字段
22	source_id	int		是	否	来源ID
23	user_id	int		否	否	添加人

表 4-13-goods_type（商品类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	int		是	是	商品分类ID
2	father_id	smallint		是	否	上级分类ID
3	name	varchar	255	否	否	商品名称
4	desc	varchar	255	否	否	描述
5	icon	varchar	255	否	否	图标
6	source_table	varchar	255	否	否	来源表
7	source_field	varchar	255	否	否	来源字段
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-14-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-15-issue_information（出库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	issue_information_id	int		是	是	出库信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	product_code	varchar	64	否	否	商品编码
5	product_name	varchar	64	否	否	商品名称
6	commodity_type	varchar	64	否	否	商品类型
7	supplier_information	varchar	64	否	否	供应商信息
8	origin_information	varchar	64	否	否	产地信息
9	shelf_life	varchar	64	否	否	保质期限
10	commodity_price	double		否	否	商品价格
11	product_inventory	double		否	否	商品库存
12	quantity_of_issue	double		否	否	出库数量
13	return_order	text	65535	否	否	退货订单
14	outbound_remarks	text	65535	否	否	出库备注
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-16-logistics_delivery（物流配送）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	logistics_delivery_id	int		是	是	物流配送ID
2	order_number	varchar	64	否	否	订单号
3	product_name	varchar	64	否	否	商品名称
4	purchase_quantity	varchar	64	否	否	购买数量
5	total_transaction_amount	double		否	否	交易总额
6	the_date_of_issuance	date		否	否	发货日期
7	delivery_number	varchar	30	否	否	配送订单
8	ordinary_users	int		否	否	普通用户
9	shipping_address	varchar	64	否	否	收货地址
10	delivery_status	varchar	64	否	否	配送状态
11	signing_status	varchar	64	否	否	签收状态
12	recommend	int		是	否	智能推荐
13	contact_name	varchar	255	否	否	联系人名字
14	merchant_id	int		否	否	商家id
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间

表 4-17-loss_information（报损信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	loss_information_id	int		是	是	报损信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	product_code	varchar	64	否	否	商品编码
5	product_name	varchar	64	否	否	商品名称
6	commodity_type	varchar	64	否	否	商品类型
7	supplier_information	varchar	64	否	否	供应商信息
8	origin_information	varchar	64	否	否	产地信息
9	shelf_life	varchar	64	否	否	保质期限
10	commodity_price	double		否	否	商品价格
11	product_inventory	double		否	否	商品库存
12	reporting_time	datetime		否	否	报损时间
13	quantity_of_reported_loss	double		否	否	报损数量
14	reason_for_reported_loss	text	65535	否	否	报损缘由
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-18-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-19-online_supermarket（在线超市）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	online_supermarket_id	int		是	是	在线超市ID
2	sales_user	int		否	否	销售用户
3	sales_name	varchar	64	否	否	销售姓名
4	commodity_number	varchar	64	否	否	商品编号
5	hits	int		是	否	点击数
6	collect_len	int		是	否	收藏数
7	comment_len	int		是	否	评论数
8	cart_title	varchar	125	否	否	标题
9	cart_img	text	65535	否	否	封面图
10	cart_description	varchar	255	否	否	描述
11	cart_price_ago	double		是	否	原价
12	cart_price	double		是	否	卖价
13	cart_inventory	int		是	否	商品库存
14	cart_type	varchar	64	是	否	商品分类
15	cart_content	longtext	4294967295	否	否	正文
16	cart_img_1	text	65535	否	否	主图1
17	cart_img_2	text	65535	否	否	主图2
18	cart_img_3	text	65535	否	否	主图3
19	cart_img_4	text	65535	否	否	主图4
20	cart_img_5	text	65535	否	否	主图5
21	create_time	datetime		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-20-order（订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_id	int		是	是	订单ID
2	order_number	varchar	64	否	否	订单号
3	goods_id	mediumint		是	是	商品ID
4	title	varchar	255	否	否	商品标题
5	img	varchar	255	否	否	商品图片
6	price	double		是	否	价格
7	price_ago	double		是	否	原价
8	num	int		是	否	数量
9	price_count	double		是	否	总价
10	norms	varchar	255	否	否	规格
11	type	varchar	64	是	否	商品分类
12	contact_name	varchar	32	否	否	联系人姓名
13	contact_email	varchar	125	否	否	联系人邮箱
14	contact_phone	varchar	11	否	否	联系人手机
15	contact_address	varchar	255	否	否	收件地址
16	postal_code	varchar	9	否	否	邮政编码
17	user_id	int		是	否	买家ID
18	merchant_id	mediumint		是	否	商家ID
19	create_time	timestamp		是	否	创建时间
20	update_time	timestamp		是	否	更新时间
21	description	varchar	255	否	否	描述
22	state	varchar	16	是	否	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	否	否	订单备注
24	delivery_state	varchar	16	否	否	发货状态：未配送，已配送
25	vip_discount	double		否	否	折扣

表 4-21-order_after_sale（订单售后）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_after_sale_id	int		是	是	订单售后ID
2	order_id	int		是	否	订单ID
3	order_number	varchar	64	否	否	订单号
4	goods_id	mediumint		是	否	商品id
5	title	varchar	255	否	否	商品标题
6	price	double		是	否	价格
7	price_ago	double		是	否	原价
8	num	int		是	否	数量
9	price_count	double		是	否	总价
10	user_id	int		是	否	买家ID
11	merchant_id	mediumint		是	否	商家ID
12	state	varchar	16	是	否	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
13	after_state	varchar	16	否	否	售后状态：未审核，未通过，已通过
14	after_state_reply	varchar	255	否	否	售后回复
15	type	varchar	255	否	否	售后类型
16	content_desc	varchar	255	否	否	售后内容
17	imgs	varchar	1000	否	否	售后凭证
18	create_time	timestamp		是	否	创建时间
19	update_time	timestamp		是	否	更新时间

表 4-22-overflow_information（报溢信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	overflow_information_id	int		是	是	报溢信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	product_code	varchar	64	否	否	商品编码
5	product_name	varchar	64	否	否	商品名称
6	commodity_type	varchar	64	否	否	商品类型
7	supplier_information	varchar	64	否	否	供应商信息
8	origin_information	varchar	64	否	否	产地信息
9	shelf_life	varchar	64	否	否	保质期限
10	commodity_price	double		否	否	商品价格
11	product_inventory	double		否	否	商品库存
12	recording_time	datetime		否	否	记录时间
13	overflow_quantity	double		否	否	报溢数量
14	overflow_unit_price	double		否	否	报溢单价
15	overflow_amount	varchar	64	否	否	报溢金额
16	overflow_reporting_reason	text	65535	否	否	报溢缘由
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	source_table	varchar	255	否	否	来源表
20	source_id	int		否	否	来源ID
21	source_user_id	int		否	否	来源用户

表 4-23-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-24-receipt_information（入库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	receipt_information_id	int		是	是	入库信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_name	varchar	64	否	否	仓管姓名
4	product_code	varchar	64	否	否	商品编码
5	product_name	varchar	64	否	否	商品名称
6	commodity_type	varchar	64	否	否	商品类型
7	supplier_information	varchar	64	否	否	供应商信息
8	origin_information	varchar	64	否	否	产地信息
9	shelf_life	varchar	64	否	否	保质期限
10	commodity_price	double		否	否	商品价格
11	product_inventory	double		否	否	商品库存
12	receipt_quantity	double		否	否	入库数量
13	purchase_order	text	65535	否	否	进货订单
14	receipt_remarks	text	65535	否	否	入库备注
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-25-registered_user（注册用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_user_id	int		是	是	注册用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	contact_information	varchar	16	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-26-sales_user（销售用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	sales_user_id	int		是	是	销售用户ID
2	sales_name	varchar	64	否	否	销售名称
3	sales_gender	varchar	64	否	否	销售性别
4	sales_phone	varchar	16	否	否	销售电话
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-27-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-28-supplier_information（供应商信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	supplier_information_id	int		是	是	供应商信息ID
2	warehouse_users	int		否	否	仓管用户
3	warehouse_keepers_name	varchar	64	否	否	仓管姓名
4	supplier_name	varchar	64	否	否	供应商名称
5	supply_products	varchar	64	否	否	供应产品
6	contact_information	varchar	64	否	否	联系方式
7	supply_capacity	varchar	64	否	否	供货能力
8	supplier_address	text	65535	否	否	供应商地址
9	supplier_remarks	text	65535	否	否	供应商备注
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-29-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-30-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-31-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-32-warehouse_users（仓管用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	warehouse_users_id	int		是	是	仓管用户ID
2	warehouse_keepers_name	varchar	64	否	否	仓管姓名
3	warehouse_manager_gender	varchar	64	否	否	仓管性别
4	contact_information	varchar	16	否	否	联系电话
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

5系统实现

5.1注册用户功能实现

5.1.1首页

在首页顶部展示一系列吸引用户的轮播广告图，通常用于宣传促销活动或新品推荐。发布超市的重要通知和信息更新，确保用户能够及时了解超市的最新动态。在线超市提供一个平台让用户快速浏览和购买商品。首页界面如图5-1所示。

图5-1首页界面

5.1.2超市资讯

提供局部搜索、筛选和排序功能，方便用户查找感兴趣的资讯内容。支持点赞、收藏、发表评论及回复评论，促进用户之间的互动交流。超市资讯界面如图5-2所示。

图5-2超市资讯界面

5.1.3在线超市

查看商品列表，列出所有可供购买的商品，并支持根据条件进行搜索、筛选和排序。用户可以将感兴趣的商品添加到收藏夹、加入购物车或者立即购买，直接进入支付流程，简化购买步骤。支持微信、支付宝、网银等多种支付手段，提高支付便捷性。购买后，用户可以对商品进行评价，分享使用体验。在线超市界面如图5-3所示。

图5-3在线超市界面

5.1.4个人中心

集中展示用户的个人信息和操作入口。订单配送，跟踪订单的配送进度。收藏，管理收藏的商品列表。评论管理，编辑或删除自己发布的商品评论。个人中心界面如图5-4所示。

图5-4个人中心界面

5.2仓管用户功能实现

5.2.1供应商信息管理

查询重置删除供应商信息列表，允许仓管人员根据不同的条件（如供应商名称、供应产品等）查询现有的供应商信息列表。添加供应商信息，包括填写供应商名称、供应的产品类别、供货能力等详细信息，以便于后续的商品采购和供应链管理。供应商信息管理界面如图5-5所示。

图5-5供应商信息管理界面

5.2.2商品信息管理

查询重置删除商品信息列表详情，依据商品名称、编码、供应商信息等多个维度查询商品信息列表。添加商品信息，包括商品名称、商品编码、供应商信息、产地、价格、库存数量及保质期限等。对商品进行入库出库报损报溢操作，线下库存数量会根据这些操作实时更新。当出库数量超过当前库存时，系统应自动发出预警提示。商品信息管理界面如图5-6所示。

图5-6商品信息管理界面

5.2.3入库信息管理

查询入库信息列表详情。提供重置查询条件的功能，便于重新设定搜索参数。可以删除错误或不必要的入库记录，保证数据的精确性。入库信息管理界面如图5-7所示。

图5-7入库信息管理界面

5.3销售用户功能实现

5.3.1后台首页

商品销售金额统计和商品销售数量统计图。分别展示每天内的商品销售总额和数量，帮助销售员工了解整体销售业绩。通过图表形式直观展示各类商品的销售数量，便于快速识别畅销和滞销商品。后台首页界面如图5-8所示。

图5-8后台首页界面

5.3.2商城管理在线超市

查询、重置、删除、添加商品信息。添加商品信息，包括录入商品图片、原价、卖价、库存量、所属分类、商品编号以及负责销售该商品的员工姓名等详细信息。商城管理在线超市界面如图5-9所示。

图5-9商城管理在线超市界面

5.3.3商城管理订单列表

查询、重置、删除订单列表。实时跟踪订单的状态（如待付款、已付款、售后退款等），并根据不同的状态进行相应的操作。商城管理订单列表界面如图5-10所示。

图5-10商城管理订单列表界面

5.3.4商城管理订单售后

审核售后订单，对客户的售后申请进行审查，是否批准退货、换货或退款请求。商城管理订单售后界面如图5-11所示。

图5-11商城管理订单售后界面

5.4管理员功能实现

5.4.1后台首页

商品销售金额统计和商品销售数量统计图。展示每天的商品销售总额，帮助管理员了解整体销售业绩。通过图表形式直观展示各类商品的销售数量，便于识别畅销和滞销商品。后台首页界面如图5-12所示。

图5-12后台首页界面

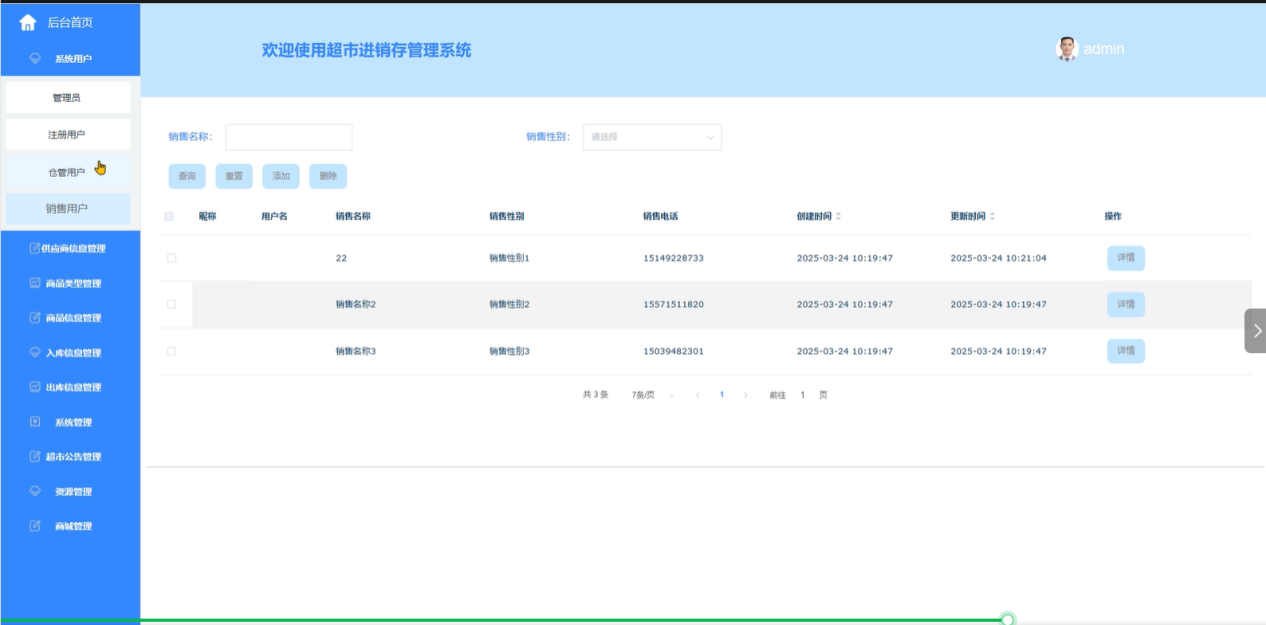

5.4.2系统用户管理

包括管理员、注册用户、仓管用户、销售用户。负责管理所有类型的用户账户，包括创建新用户、修改用户信息、重置密码及删除用户等操作。系统用户管理界面如图5-13所示。

图5-13系统用户管理界面

5.4.3供应商信息管理

新的供应商详细信息，如供应商名称、供应的产品类别、供货能力等。供应商信息管理界面如图5-14所示。

图5-14供应商信息管理界面

5.4.4商品信息管理

查询、重置、删除商品信息列表。可对商品进行入库和出库操作，线下库存数量会根据这些操作实时更新。当库存数量小于5时，系统应发出预警提示，避免缺货情况的发生。录入新商品的详细信息，包括商品名称、商品编码、供应商信息、产地、价格、库存数量及保质期限等。商品信息管理界面如图5-15所示。

图5-15商品信息管理界面

5.4.5系统管理

轮播图管理，上传、编辑和删除首页展示的轮播广告图，用于宣传促销活动或新品推荐。系统管理界面如图5-16所示。

图5-16系统管理界面

6系统测试

6.1测试环境

系统的测试环境如表6-1所示。

表6-1 测试环境

类别	配置项	详细信息
硬件环境	服务器CPU	Intel Xeon E5-2680 v4
	内存	32GB DDR4
	硬盘	1TB SSD
	网络带宽	100Mbps
软件环境	操作系统	Windows Server 2019
	数据库	MySQL 8.0
	Web服务器	Tomcat 9.0
	开发框架	SpringBoot 2.5
	前端框架	Vue.js 2.6
	Java版本	JDK 11
	浏览器	Chrome 88, Firefox 85

6.2测试目的

系统测试的主要目的是确保系统的功能、性能和稳定性满足需求规格说明书中的要求，并验证系统在实际使用环境中的可用性和可靠性。通过全面的测试流程，可以发现软件中的缺陷、漏洞和潜在问题，确保系统运行的准确性、完整性和安全性。具体来说，功能测试旨在验证系统各个功能模块是否按设计实现了预期的功能，例如用户登录、信息管理、数据查询等核心功能是否准确执行；性能测试则关注系统在高并发和大数据量处理场景下的响应时间和处理能力，确保系统具备良好的性能表现；兼容性测试保证系统能够在不同的硬件、软件和浏览器环境中正常运行；而异常处理测试则检查系统对非法输入和操作的处理能力，确保其在异常情况下能够正确处理并恢复。最终，通过这些测试确保系统可以安全稳定地部署上线，为用户提供可靠的服务。

6.3测试方法

系统测试采用多种测试方法以全面验证系统的功能和性能。首先，功能测试采用黑盒测试方法，通过设计详细的测试用例直接验证系统功能是否符合需求，无需了解内部代码逻辑，例如设计用例验证用户登录模块，通过输入合法和非法的用户名与密码来检查系统响应是否符合预期。其次，性能测试通过压力测试和负载测试模拟高并发用户访问及大数据处理的场景，评估系统的响应时间、吞吐量和稳定性，找出可能存在的瓶颈并进行优化。兼容性测试则在不同操作系统、浏览器和硬件设备上运行系统，验证其在各种环境中的适应性和一致性。最后，异常测试通过设计边界条件和异常输入，检查系统对非法数据和操作的处理能力，确保系统具有良好的容错能力和恢复机制。通过综合应用这些测试方法，不仅可以有效地发现问题，还能为系统的优化和改进提供重要依据，从而提高系统的整体质量和用户体验。

6.4测试内容

系统的测试用例表格如下图所示。

表6-2 系统测试用例表

测试项	测试用例	问题	结论
登录成功测试	打开登录页面，输入正确的用户名和密码，点击“登录”按钮	无	符合预期
错误用户名测试	打开登录页面，输入错误的用户名和正确的密码，点击“登录”按钮	无	符合预期
错误密码测试	打开登录页面，输入正确的用户名和错误的密码，点击“登录”按钮	无	符合预期
添加商品测试	登录系统，进入商品管理页面，填写商品名称、价格、库存等信息，点击“添加”按钮	无	符合预期
修改商品信息测试	登录系统，进入商品管理页面，选择某商品，修改其价格或库存，点击“提交”按钮	无	符合预期
删除商品测试	登录系统，进入商品管理页面，选择某商品，点击“删除”按钮	无	符合预期
搜索商品测试	登录系统，进入商品管理页面，在搜索栏中输入关键词（如商品名称），点击“搜索”按钮	无	符合预期
库存预警测试	登录系统，进入商品管理页面，将某商品库存设置为小于设定阈值（如5），检查是否出现库存预警提示	无	符合预期
创建订单测试	登录系统，选择商品加入购物车，点击“结算”，核对商品信息后点击“确认支付”	无	符合预期
修改订单地址测试	登录系统，创建订单后，在订单确认页面修改收货地址，点击“确认支付”	无	符合预期
取消订单测试	登录系统，进入我的订单页面，选择未付款的订单，点击“取消订单”	无	符合预期
售后申请测试	登录系统，进入我的订单页面，选择已付款的订单，点击“申请售后”，填写售后原因并提交	无	符合预期
售后审核测试	登录管理员账户，进入订单售后页面，审核用户的售后申请，已通过或未通过	无	符合预期

6.5测试结论

经过对超市进销存管理系统的登录、注册、查看超市信息和订单确认等功能的全面测试，所有测试用例均按照既定步骤执行完毕。测试结果显示，各功能模块在正常输入和异常输入条件下均表现出预期的行为。登录功能能够准确识别用户名和密码的正确性，并对错误输入给予相应提示；注册功能有效校验了用户输入的合法性，确保了注册信息的规范性；查看超市信息功能正常展示了超市的基本信息，并支持搜索和详情查看操作；订单确认功能在用户提交订单时，能够正确处理商品信息、收货地址和支付方式的选择，同时对异常情况（如未填写地址或选择不支持的支付方式）进行了适当处理。整体而言，测试过程中未发现功能缺陷，系统运行稳定，各项功能均符合设计预期。经过全面的功能测试、性能测试和可靠性测试，本系统在测试环境下表现良好，所有关键测试用例均通过，覆盖率达到预期目标，验证了系统的功能性、稳定性和兼容性，证明系统已具备上线条件。

7总结

本研究围绕超市进销存管理系统展开，从需求分析到系统实现与测试，全面完成了系统的开发。在需求分析阶段，通过详细的可行性分析明确了系统的技术、操作和经济可行性，并梳理了用户与管理员的具体功能需求，确保系统设计能够满足实际业务需求。系统总体流程设计涵盖了数据开发、用户登录、系统操作以及信息的增删改查流程，为后续的设计与实现提供了坚实的基础。

系统设计部分采用了B/S架构，结合SpringBoot框架、Vue技术和MySQL数据库构建了一个高效稳定的系统架构。详细设计了注册、登录、信息管理等核心功能的时序图，并完成了数据库实体与表的设计，确保了数据存储的合理性和高效性。系统实现了用户功能模块，包括查看超市信息、订单确认、物流信息查看等；同时，管理员功能模块涵盖了排行信息管理、资讯管理、超市信息管理等重要功能。各功能模块均通过直观的界面交互实现，操作流程清晰易懂，极大提升了用户体验。

在系统测试阶段，我们搭建了专门的测试环境，并选择了合适的测试方法，对系统的登录、注册、查看超市信息等功能进行了详尽测试。测试结果表明，系统在各种输入条件下均表现出预期的行为，功能稳定可靠，未发现严重缺陷或阻塞性问题。测试结论进一步验证了系统的功能性、稳定性和兼容性，证明系统已具备上线条件。

参考文献

1. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
2. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
3. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
4. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
5. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
6. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
7. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
8. 苏晓春.MySQL协议支持下数据库运维代理系统设计研究[J].石化技术,2025,32(03):357-359.
9. 李志亮,彭兆祺.电商时代连锁超市运营管理的现状和优化策略[J].商场现代化,2025,(05):29-31.
10. 才跃奇.新零售模式下超市存货管理研究[D].吉林财经大学,2024.
11. 林斯阳.浅谈进销存管理信息系统研究[J].财讯,2023,(11):31-33.
12. 刘争光.基于微服务架构的进销存管理信息系统的研究[D].北京建筑大学,2023.
13. 张娅,李思寰.零售企业库存管理需求预测优化研究——以A超市为例[J].商展经济,2022,(24):85-89.
14. 张静,胡宁玉,冯丽萍.基于Java的超市进销存管理系统的设计与实现[J].信息与电脑(理论版),2022,34(18):124-127+131.
15. [8]王宝安,孙中志.基于B/S架构的医药进销存智能化管理系统的设计与实现[J].现代信息科技,2022,6(02):153-156.DOI:10.19850/j.cnki.2096-4706.2022.02.039.
16. 范路桥,段班祥,周文琼.基于B/S的进销存管理系统设计与实现[J].电脑编程技巧与维护,2021,(01):100-102.
17. 李楚贞,曾琳,余育文.华润万家超市进销存管理系统的设计与实现[J].计算机产品与流通,2020,(11):274.
18. 葛萌,王颖.基于SpringBoot+SSM框架的进销存管理系统设计与实现[J].科学技术创新,2020,(24):74-77.
19. 王建波.北京永辉超市生鲜商品进销存管理研究[D].北京化工大学,2020.
20. 裴志松,梁滨.欧亚超市进销存管理系统[J].电脑知识与技术,2019,15(26):271-274.

致谢

本论文的完成离不开众多导师、同学以及亲友的支持与帮助。在此，首先向指导教师表达最诚挚的感谢。在整个研究和写作过程中，指导教师以严谨治学的态度和丰富的专业知识给予了无私的指导。从论文选题到最终定稿的每一个环节，指导教师均提供了宝贵的建议与意见，使得研究内容得以不断完善，学术视野得以拓展。耐心细致的指导不仅解决了许多学术难题，也显著提升了研究能力和学术写作水平。指导教师的鼓励与支持成为推动论文顺利完成的重要动力，同时也让人深刻体会到学术研究的严谨性与深远意义。

此外，特别感谢在学习生活中给予帮助和支持的同学、朋友以及家人。在论文撰写期间，同学们共同探讨问题，分享宝贵的经验与资料，这使得研究更加全面深入。朋友们通过关心和陪伴，在繁忙的研究过程中提供了调节心情的机会，维持了良好的状态。家人的理解与支持尤为关键，他们始终提供无条件的支持，营造了一个安心学习与研究的理想环境。正因为有了各方的帮助和支持，才得以克服论文写作中的重重困难并顺利完成。

最后，向所有支持和帮助过的人表达衷心的感谢。这份成果不仅仅属于个人，更是集体智慧和共同努力的结晶。再次感谢每一位为本研究贡献力量的人士。

免费领取项目源码+数据库，请关注❥点赞收藏并私信博主，谢谢~
