springboot校园车辆管理系统--附源码81200

摘要

随着高校规模的扩展和校园内机动车数量的持续增长，停车管理和交通疏导面临新的挑战。不仅师生日常出行受到影响，外来拜访人员也常常遭遇停车难题。因此，设计了一个基于SpringBoot与Vue框架构建的校园车辆管理系统，采用MySQL数据库进行数据存储，利用SpringBoot框架的强大功能，结合数据库管理技术，整合多种功能于一体的平台来满足校园车辆管理的需求。系统前端界面设计简洁直观，如车位信息、车辆信息、预约、入场、出场信息等功能，提供流畅的用户体验；而后端则利用SpringBoot框架的强大功能，为管理员提供了车位信息管理、预约信息管理、入场信息管理、出场信息管理等后台管理功能，不仅提升了停车场使用效率，还帮助了师生在内的所有访客减少了寻找车位所需时间。校园车辆管理系统优化校园内部交通状况，改善停车难题，增强校园服务功能，从而促进校园环境的整体和谐与高效运作，无论是师生还是外来拜访人员，都能从中受益，享受更加顺畅便捷的停车体验。

关键词： 校园车辆管理系统；SpringBoot；Vue；MySQL数据库。

Abstract

With the expansion of universities and the continuous increase in the number of motor vehicles on campus, parking management and traffic diversion are facing new challenges. Not only is the daily travel of teachers and students affected, but visitors from outside also often encounter parking difficulties. Therefore, a campus vehicle management system based on SpringBoot and Vue frameworks was designed, using MySQL database for data storage. The powerful features of SpringBoot framework were utilized, combined with database management technology, to integrate multiple functions into a platform to meet the needs of campus vehicle management. The front-end interface design of the system is simple and intuitive, providing functions such as parking space information, vehicle information, reservation, entry, and exit information, and offering a smooth user experience; The backend utilizes the powerful features of the SpringBoot framework to provide administrators with backend management functions such as parking information management, reservation information management, entrance information management, and exit information management. This not only improves the efficiency of parking lot usage, but also helps all visitors, including teachers and students, reduce the time required to find parking spaces. The campus vehicle management system optimizes the internal traffic conditions of the campus, improves parking difficulties, enhances campus service functions, and promotes the overall harmony and efficient operation of the campus environment. Both teachers, students, and visitors can benefit from it and enjoy a smoother and more convenient parking experience.

Key words: Campus Vehicle Management System; SpringBoot； Vue； MySQL database.

目录

摘要

Abstract

1 绪论

1.1 研究背景

1.2 研究意义

1.3 国内外研究现状

2 相关技术介绍

2.1 B/S框架

2.2 SpringBoot框架

2.3 Vue技术

2.4 MySQL数据库

3 需求分析

3.1 可行性分析

3.1.1 技术可行性

3.1.2 操作可行性

3.1.3 经济可行性

3.2 系统性能需求分析

3.3 功能需求分析

3.3.1 普通用户功能

3.3.2 管理员功能

3.4 系统总体流程设计

3.4.1 数据开发流程

3.4.2 用户登录流程

3.4.3 系统操作流程

3.4.4 添加信息流程

3.4.5 修改信息流程

3.4.6 删除信息流程

4 系统设计

4.1 系统架构设计

4.2 系统总体功能设计

4.2.1 注册时序图

4.2.2 登录时序图

4.2.3 管理员修改注册用户信息时序图

4.2.4 管理员管理系统信息时序图

4.3 数据库设计

4.3.1 数据库实体设计

4.3.2 数据库表设计

5 系统实现

5.1 普通用户功能实现

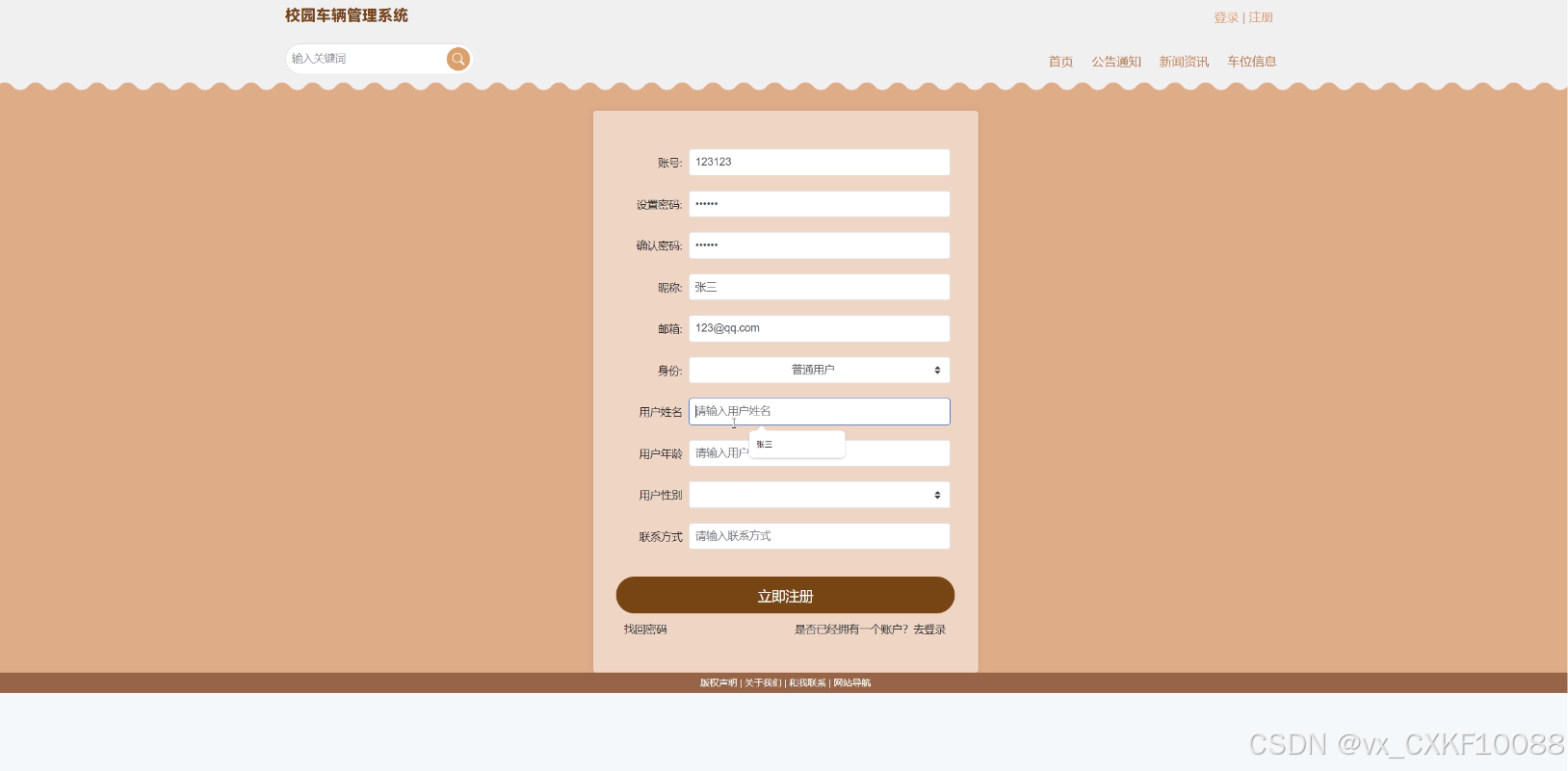

5.1.1 普通用户注册登录

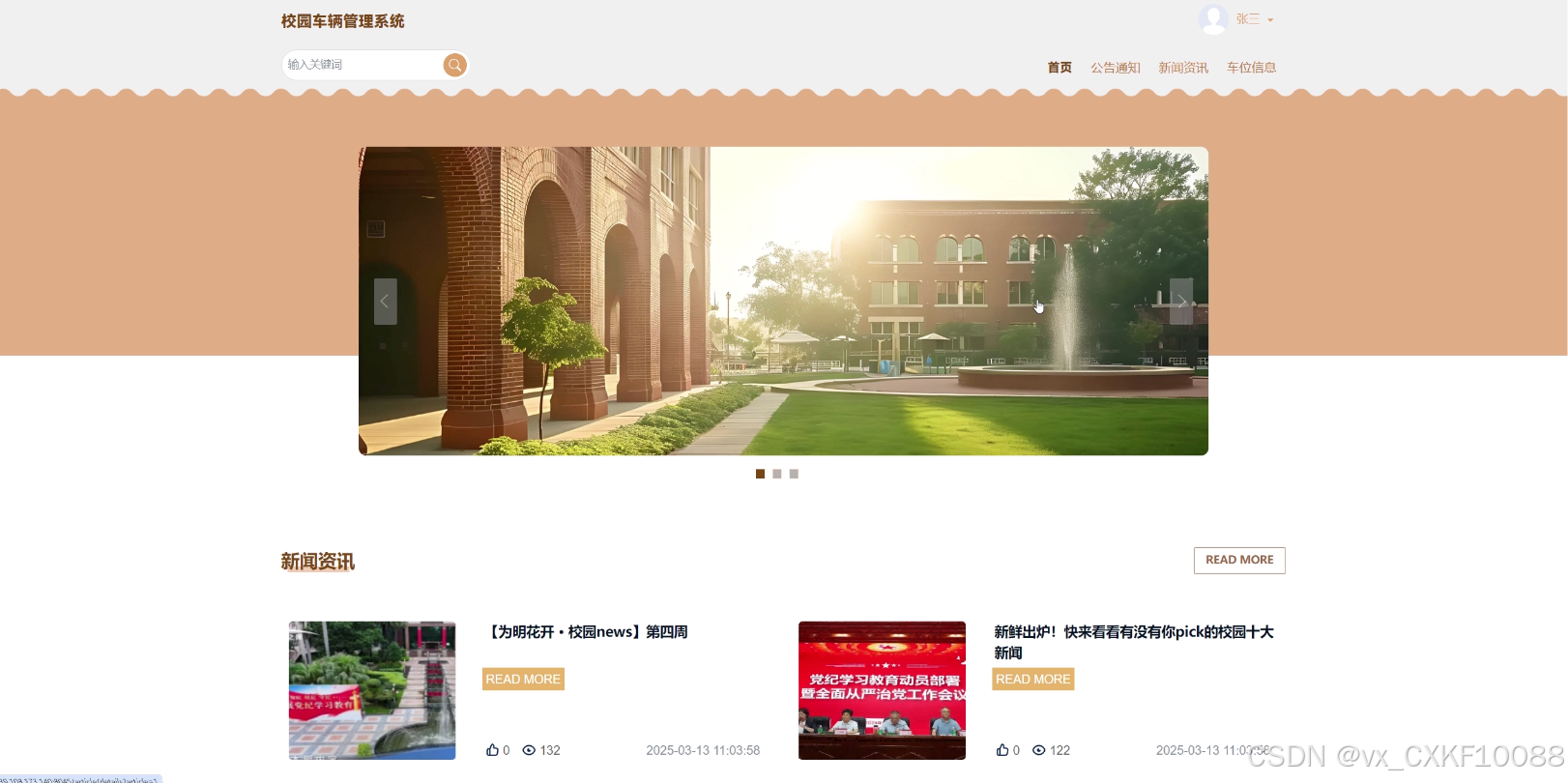

5.1.2 首页

5.1.3 新闻资讯

5.1.4 校园资讯

5.1.5 车位信息

5.1.6 个人中心

5.2 管理员功能实现

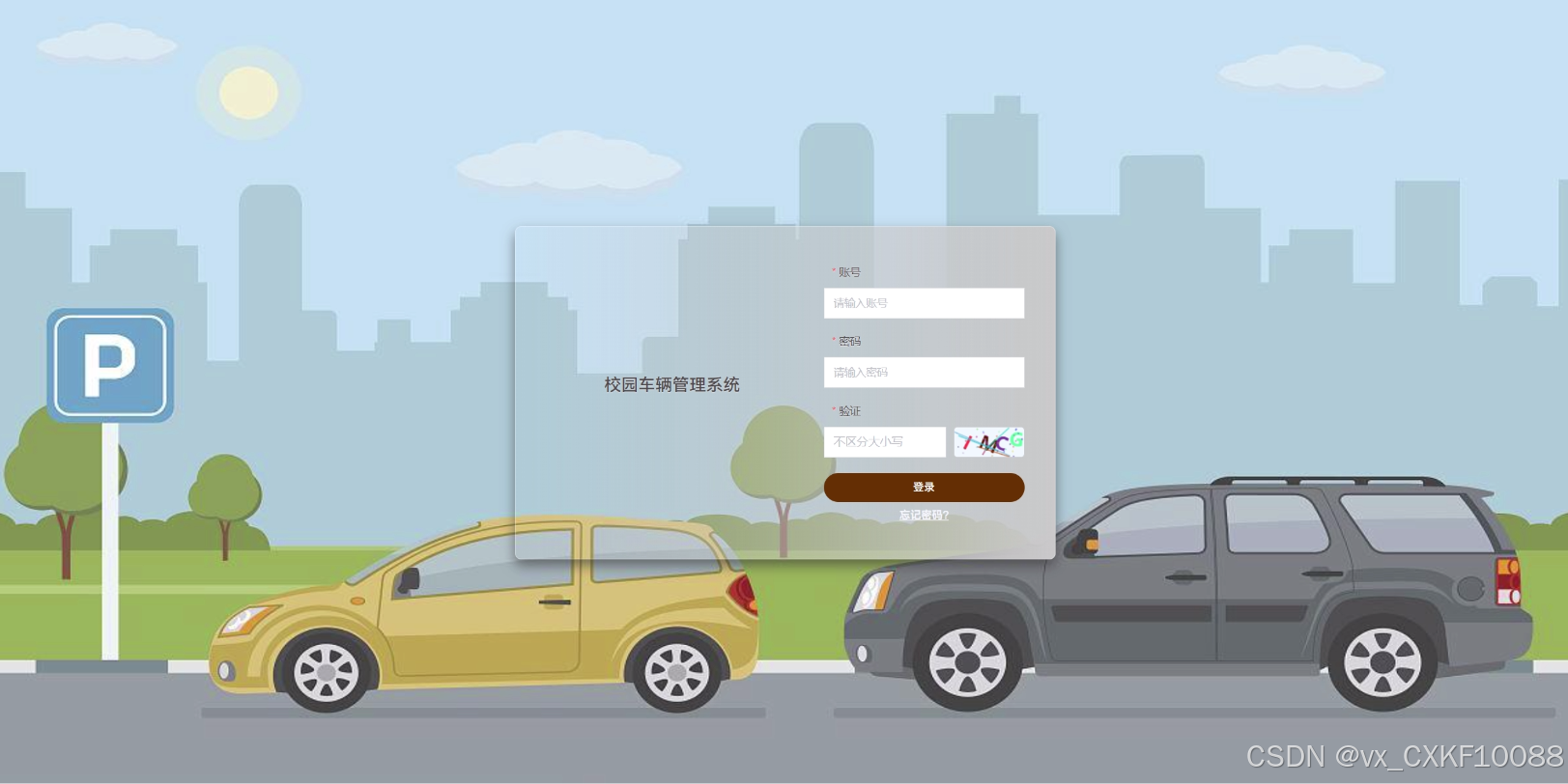

5.2.1 管理员账号登录

5.2.2 系统用户

5.2.3 车辆信息管理

5.2.4 车位信息管理

5.2.5 预约信息管理

5.2.6 出场信息管理

5.2.7 系统管理

5.2.8 资源管理

6 系统测试

6.1 测试环境

6.2 测试目的

6.3 测试方法

6.4 测试内容

6.5测试结论

7 总结

参考文献

致谢

附录

系统核心代码设计

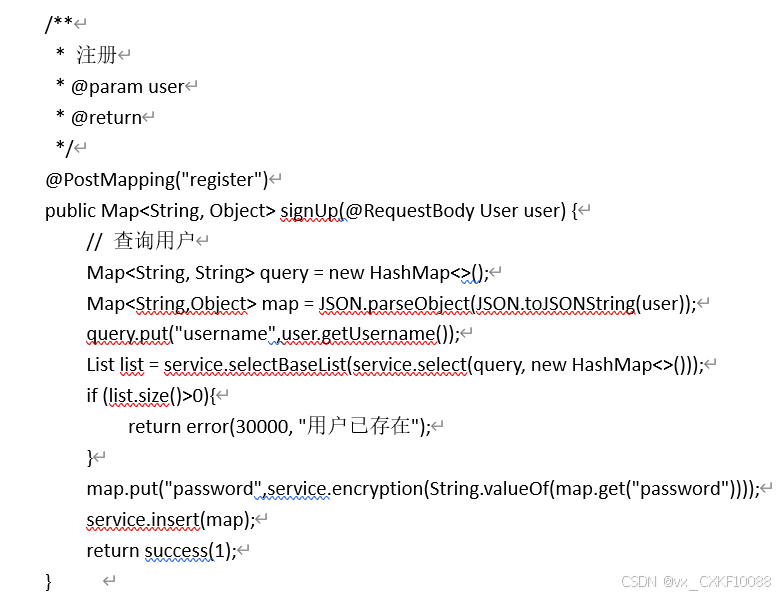

注册用户注册

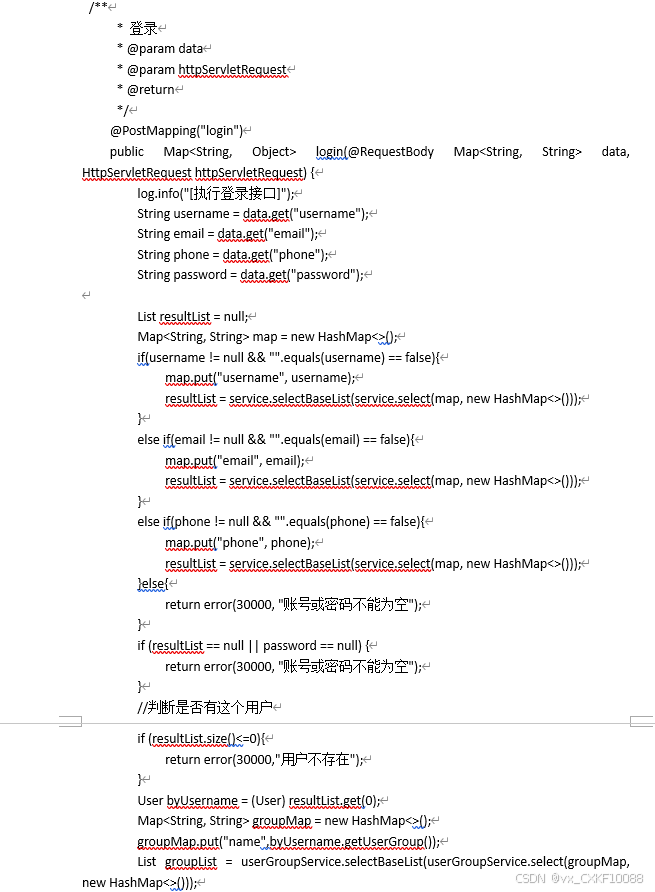

注册用户登录

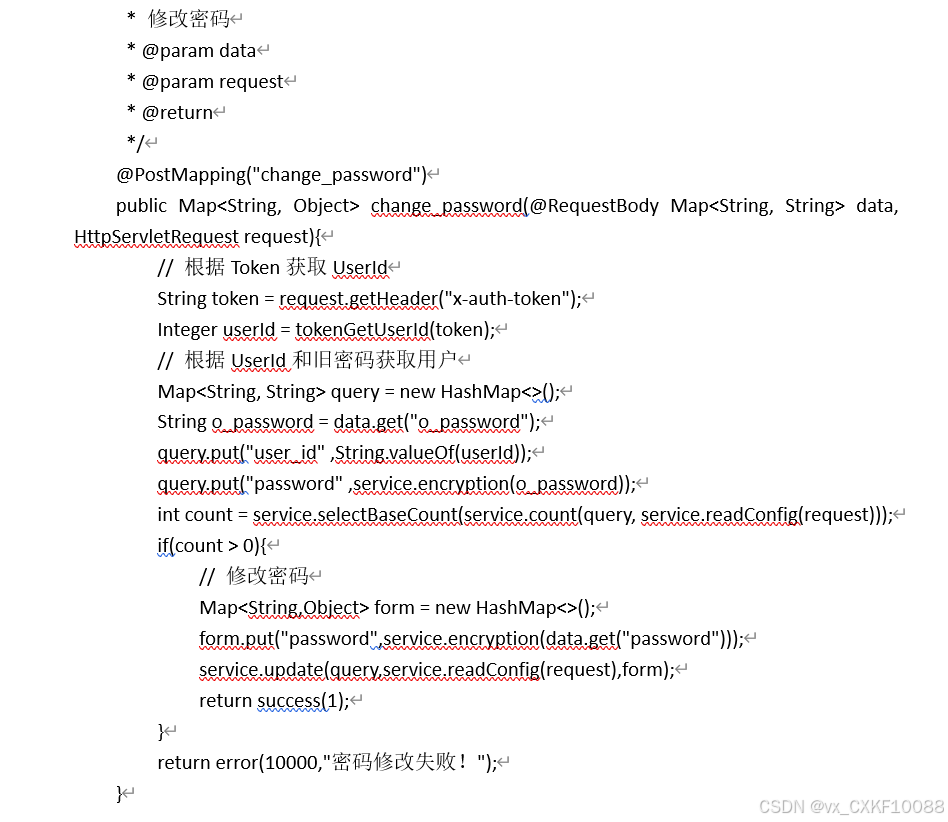

修改密码

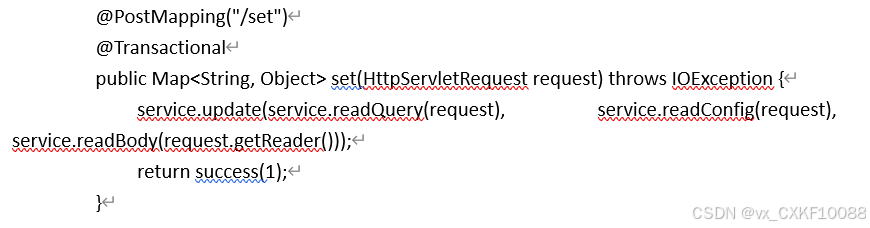

修改数据

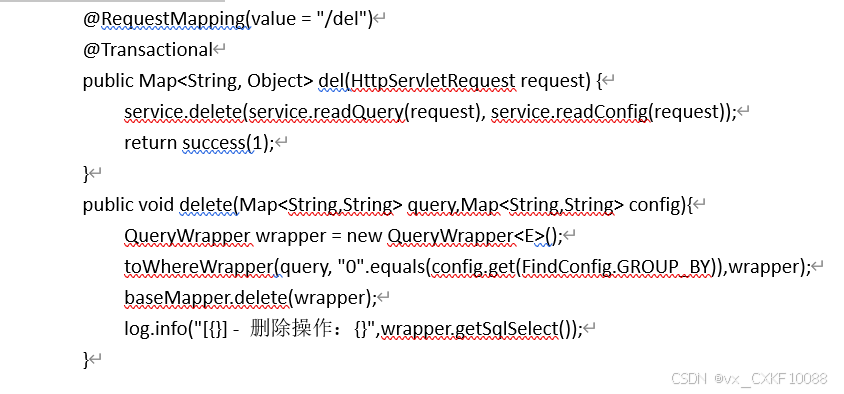

删除数据

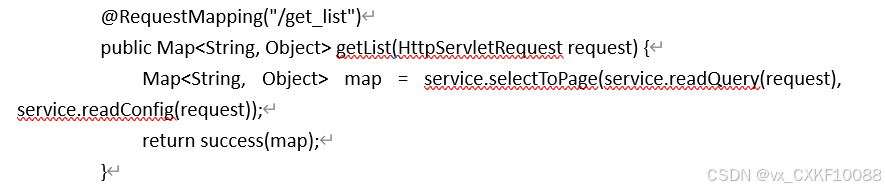

获取列表

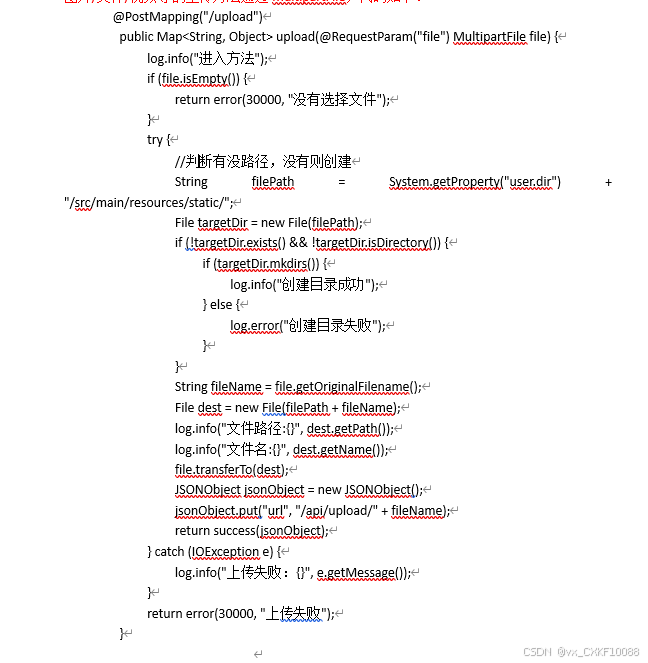

图片上传

1. 绪论

   1. 研究背景

在高校规模持续扩展与校园机动车数量显著增加的背景下，停车管理和交通疏导成为日益突出的问题。不仅师生日常出行受到显著影响，外来拜访人员也时常面临停车难题。传统的管理方式已难以满足现代校园对效率和便捷性的需求，在高峰时段尤为明显，停车场利用效率低下直接影响到所有访客的体验质量。校园内车辆停放无序不仅破坏了环境美观，还可能引发安全隐患，影响校园秩序。在此背景下，基于SpringBoot设计了校园车辆管理系统，以期通过信息化手段优化校园车辆管理流程，提升校园车位利用率。系统的前端设计，简易大方，查看车位信息、预约车位等功能操作简便，有效提升了停车场使用效率，减少了寻找车位所需的时间，方便了包括师生及外来拜访者在内的所有访客的出行安排。利用SpringBoot框架，构建了一个稳定且易于扩展的管理环境，设计上又为管理员提供一个全面而细致的管理系统，优化校园内部交通状况，改善停车难题，增强校园服务功能，从而促进校园环境的整体和谐与高效运作，实现了资源的有效配置与利用。

1. 1. 研究意义

 校园车辆管理系统基于SpringBoot、Vue和MySQL数据库构建，展示了重要的创新意义和技术实践。SpringBoot简化了后端配置，确保系统稳定高效运行，Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。通过MySQL的支持，系统能够处理大量数据并保证数据的一致性和安全性，为管理层提供了可靠的数据支持，有助于优化资源分配。

SpringBoot校园车辆管理系统的研究致力将现代信息技术应用实现，系统采用模块化设计，确保了良好的扩展性和维护性，能够迅速适应市场变化和技术进步，持续满足学校对校园车辆管理的需求。通过信息化手段，不仅解决了校园交通管理中的实际问题，还标志着向智慧校园迈进的重要一步，体现了技术创新在提升校园生活质量和管理效率方面的巨大潜力。

1. 1. 国内外研究现状

校园车辆管理系统的探索与实践在全球范围内持续升温，旨在通过技术手段解决日益复杂的停车和交通问题。在国际上，许多高校已经开始采用集成化信息管理系统来提升停车场的使用效率和服务质量。这些系统通常结合了在线预约、实时车位监控等功能，有效缓解了高峰时段的停车难题，并改善了访客体验。

与此同时，国内众多高校也在积极探索适合自身需求的解决方案。通过引入先进的信息技术，一些校园已经实现了对车辆进出的有效控制，优化了停车位资源分配，减少了无序停放现象。同时，公告通知功能的加入使得信息传递更加高效准确，为师生及外来访客提供了便利。此外，针对不同类型用户的需求设计不同的权限和功能模块，确保了系统的灵活性和适用性。

总体而言，无论是国外还是国内，校园车辆管理系统的发展都注重用户体验和管理效率的双重提升。通过对车辆信息的精细化管理以及对车位状态的实时更新，不仅提高了停车场利用率，也显著降低了因寻找车位而产生的不必要交通压力。随着技术的进步和社会需求的变化，校园车辆管理系统将继续演进，以适应不同环境下的多样化需求，推动校园向更智能、更便捷的方向发展。未来，此类系统有望进一步融合更多创新元素，为校园交通管理带来新的思路和方法，共同促进校园环境的整体和谐与高效运作。

1. 相关技术介绍

   1. B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，系统用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担注册用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个系统用户的客户端机器上安装或更新软件，只要系统用户的浏览器符合要求，就可以使用系统。

B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，系统用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。

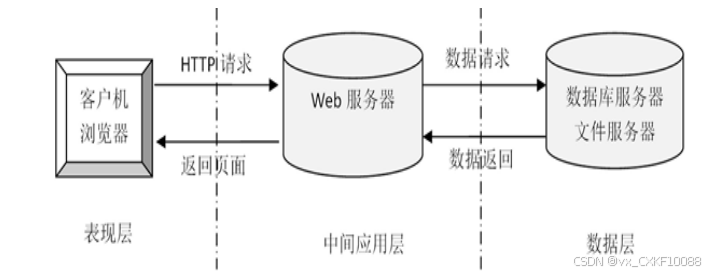

B/S模式三层结构图如图2-1所示。

图2-1  B/S模式三层结构图

1. 1. SpringBoot框架

SpringBoot是一个用于简化Spring应用开发的开源框架，通过减少开发人员配置和依赖的复杂性，使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上，提供了一种自配置的方式，使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则，将常见的配置预设，使得开发人员能够聚焦于业务逻辑的实现，而不必过多关注繁琐的配置和环境搭建。

SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库，自动推断出开发环境的配置需求，减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持（如Tomcat、Jetty等），使得应用可以以独立的Java应用形式运行，不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器（Starters）简化了常见功能的集成，例如数据库连接、消息队列、缓存、认证与授权等，从而提升了开发效率[4]。

1. 1.  Vue技术

Vue.js是一款用于构建注册用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建注册用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。

Vue.js具备虚拟DOM的特性，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。

1. 1.  MySQL数据库

MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。

MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持管理用户角色管理、细粒度的权限控制等，保障数据的安全性。

1. 需求分析

   1. 可行性分析
      1. 技术可行性

从技术可行性角度来看，所选技术能够充分满足当前应用需求。B/S架构具有良好的跨平台特性，借助浏览器端渲染与服务器端处理，能够实现不同操作系统和设备上的无缝访问。SpringBoot框架基于成熟的Spring生态，自动配置机制降低了开发与部署的复杂度，支持高效开发和微服务架构的实现。MySQL数据库在数据存储、查询优化方面具有强大能力，其ACID事务特性与高并发支持能够保证数据一致性与系统稳定性，且广泛应用于多种行业，具备可扩展性和高效性。

1. 1. 1. 操作可行性

从操作可行性角度，所有选用的技术都有良好的文档支持和广泛的开发社区。B/S架构的实施依赖于常见的Web技术，技术栈成熟，操作流程规范，适合企业级应用的快速部署与运维。SpringBoot框架简化了Spring应用的配置与开发，集成了嵌入式Web服务器，使得开发者能够快速启动项目，减少了对开发环境和部署环境的依赖。Vue.js以组件化的设计思想，极大提升了前端开发的效率与代码复用性，操作简便。MySQL数据库提供了易于管理的注册用户界面，操作界面直观，支持多种操作系统，适合日常的数据库管理和维护工作。

1. 1. 1. 经济可行性

从经济可行性角度，所有选用的技术均为开源软件，降低了开发与部署成本。B/S架构减少了客户端软件的安装和更新需求，减轻了IT维护成本。SpringBoot框架通过减少配置和自动化部署，降低了开发和运营的时间成本。Vue.js提供了快速开发的能力，减少了前端开发的人员需求。MySQL作为开源数据库，不仅在授权成本上具有优势，而且通过其高效的查询与事务处理能力，可以在保证性能的同时降低硬件资源的投入，实现资源的高效利用。

1. 1. 系统性能需求分析

1.可用性需求

系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

2.可靠性需求

可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。

3.安全性需求

系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。

1. 1. 功能需求分析

功能需求分析是对系统所需功能进行详细描述的过程，明确系统的目标、功能模块及其相互关系。在此阶段，结合用户需求、业务流程和技术架构，识别系统必须实现的各项功能，并对其优先级、实现方式和约束条件进行梳理。通过功能需求分析，确保系统设计能够满足实际需求，且具有良好的可用性、可维护性和扩展性，为后续的系统开发和测试提供明确的指导和依据。

1. 1. 1. 普通用户功能

普通用户可注册登录进系统界面，系统界面由注注册登录、首页、公告通知、新闻资讯、车位信息、我的账户和个人中心（个人首页、车辆信息、预约信息、入场信息、出场信息、收藏、评论管理）组成，不仅提高了车辆管理的效率，同时也极大地提升了用户的使用体验。具体的功能如下：

注册登录：用户需填写包括用户名、密码在内的必要个人信息来创建账户。已注册用户通过输入正确的用户名和密码轻松访问系统，保障了用户数据的安全与隐私。

首页：作为用户进入系统的第一个界面，不仅提供了最新的校园新闻资讯推荐，还展示了车位信息推荐的信息。让用户快速获取所需信息，同时增强用户体验，使用户能够一目了然地了解校园内的最新动态及车位信息情况。

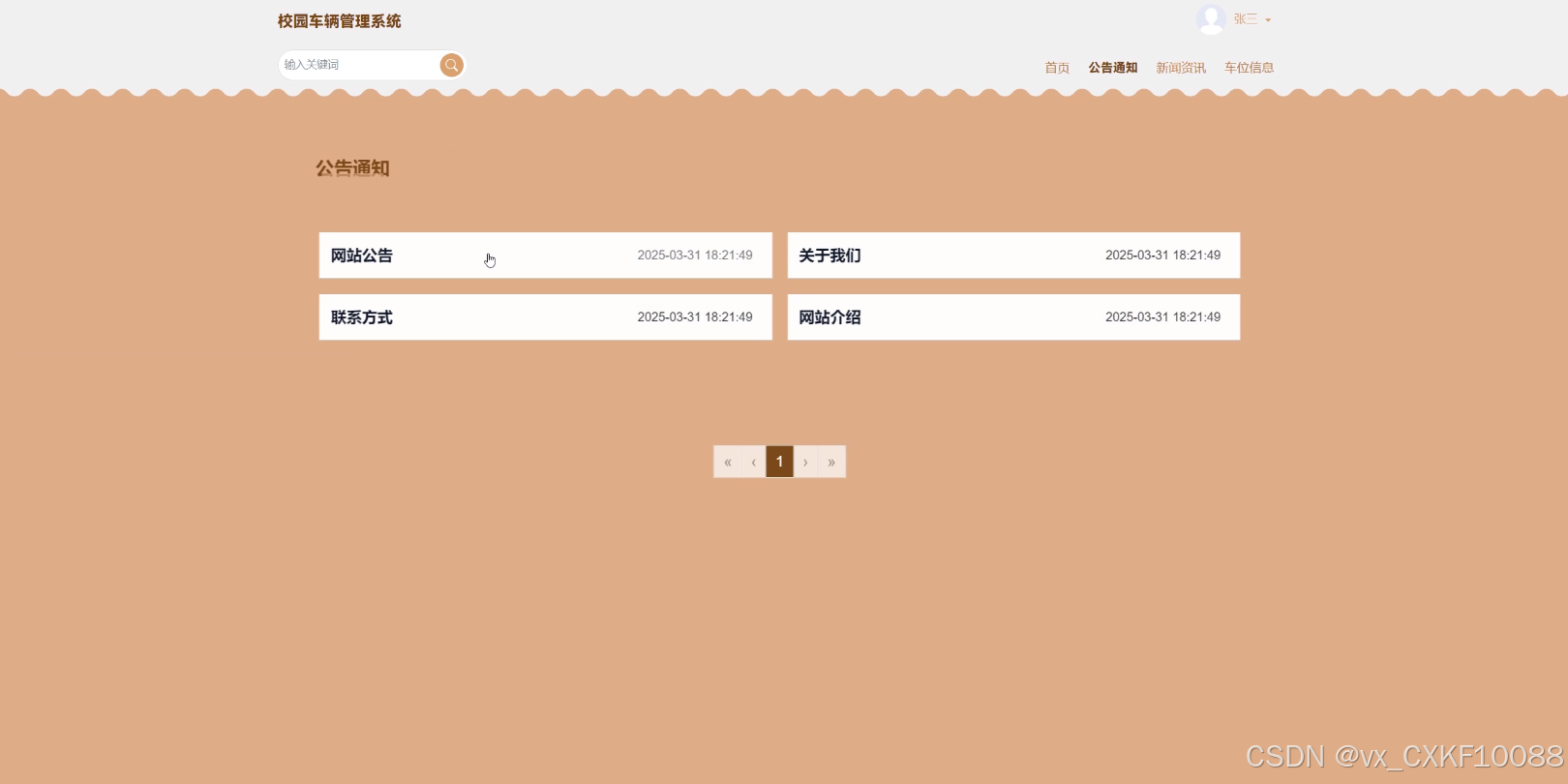

公告通知：为用户提供了一个集中查看网站公告的地方，内容涵盖了网站公告、关于我们、联系方式以及网站介绍等重要信息。有助于用户及时了解到系统更新、服务条款变化等关键信息，从而更好地利用平台提供的各种服务。

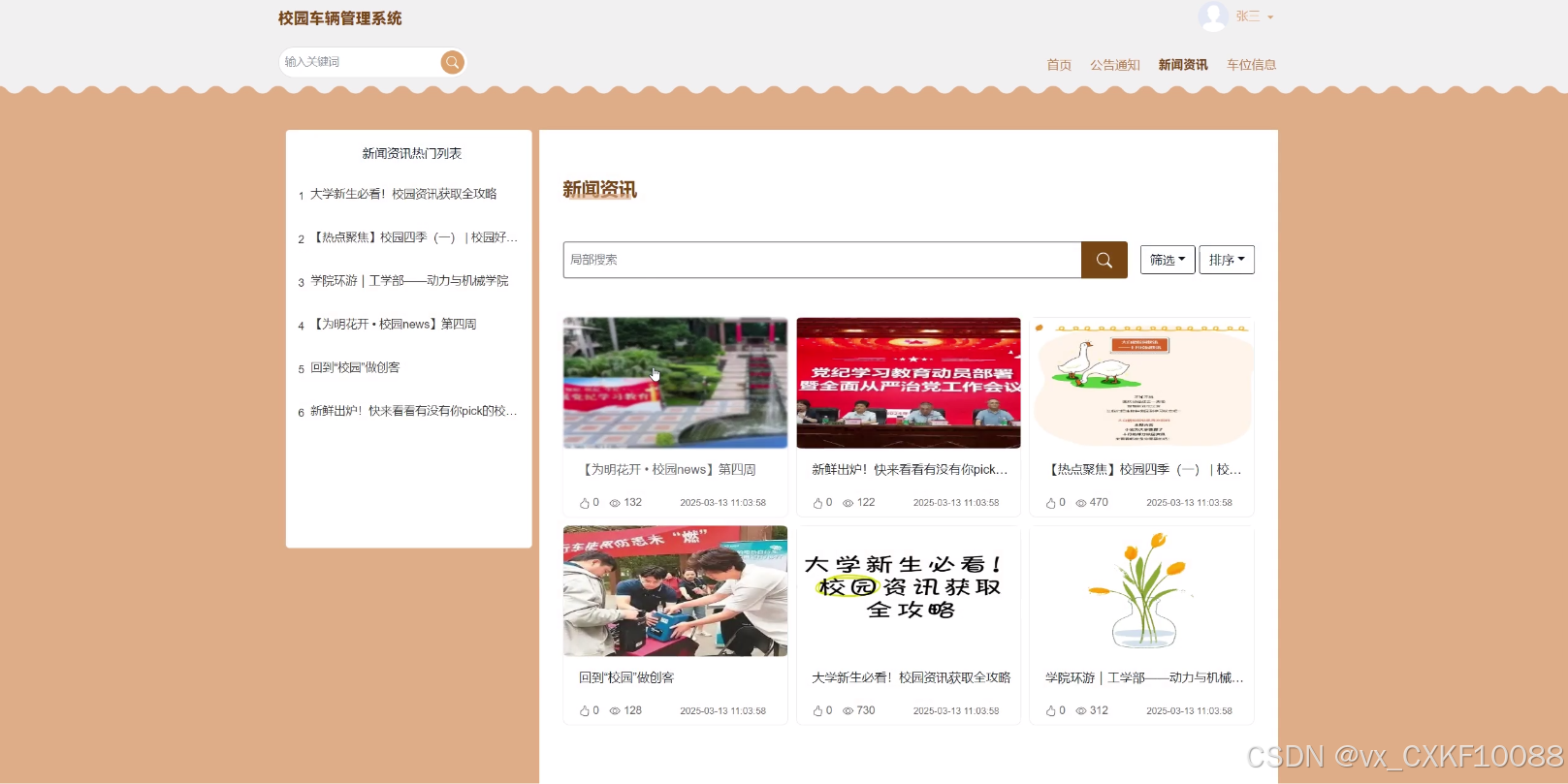

新闻资讯：这里汇聚了丰富的校园主题新闻资讯，不仅有最新的文章列表，还有热门新闻汇总。用户可以自由浏览感兴趣的文章，并对文章进行点赞、收藏或发表评论，与其他读者分享自己的见解和看法，增加了互动性和参与感。

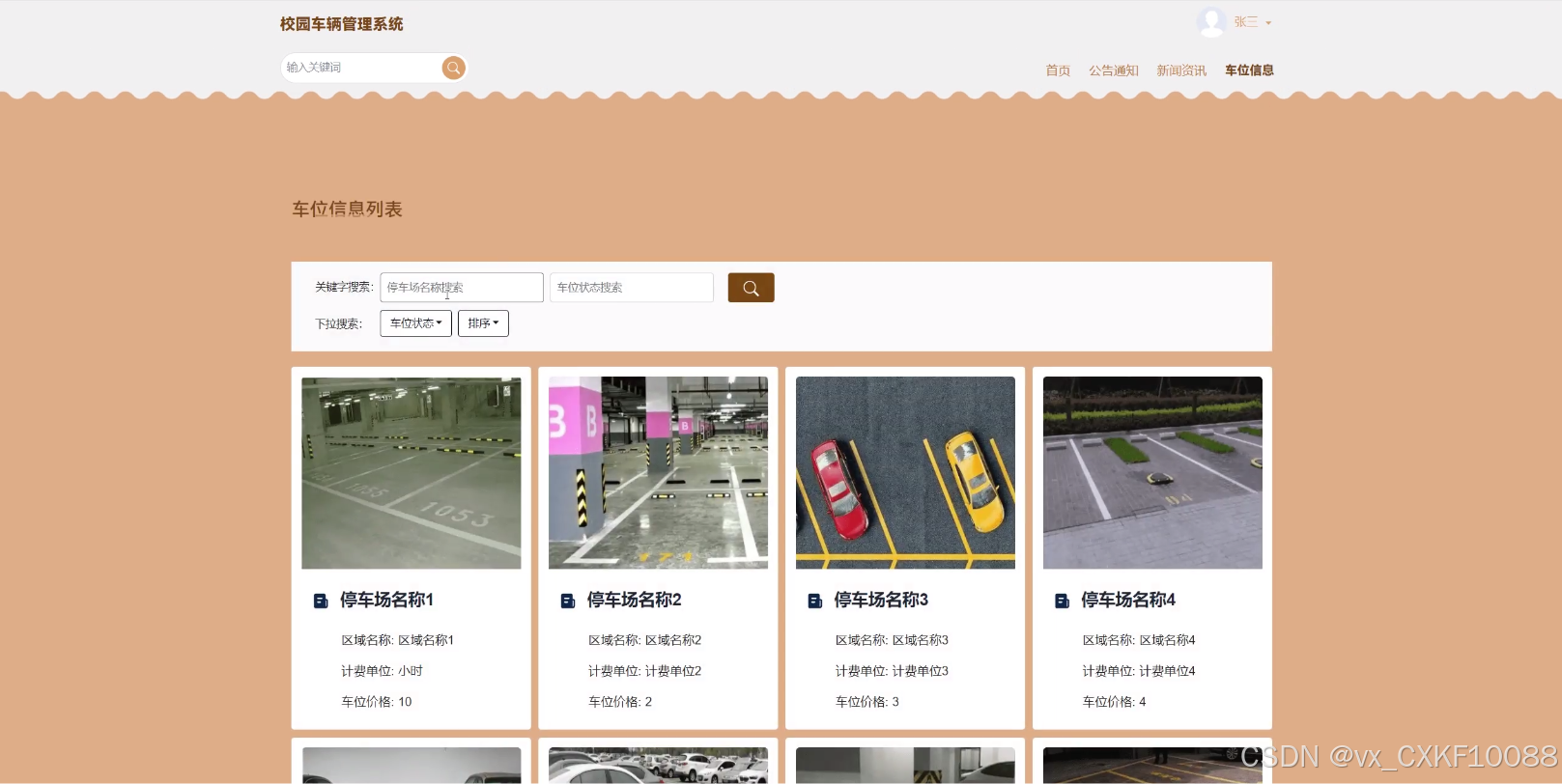

车位信息：车位信息列表详细列出了所有可用车位的相关信息，包括停车场名称、车位编号等。用户不仅可以查看车位详情，还能进行点赞、收藏或发表评论。用户可以根据自身需求提交预约申请，填写预约时间和备注信息，待管理员审核通过后即可使用该车位。

我的账户：用户可以方便地修改个人资料和密码，确保个人信息的准确性和安全性。这一功能还支持用户维护其基本信息，如联系方式等，以便在需要时接收重要通知和服务。

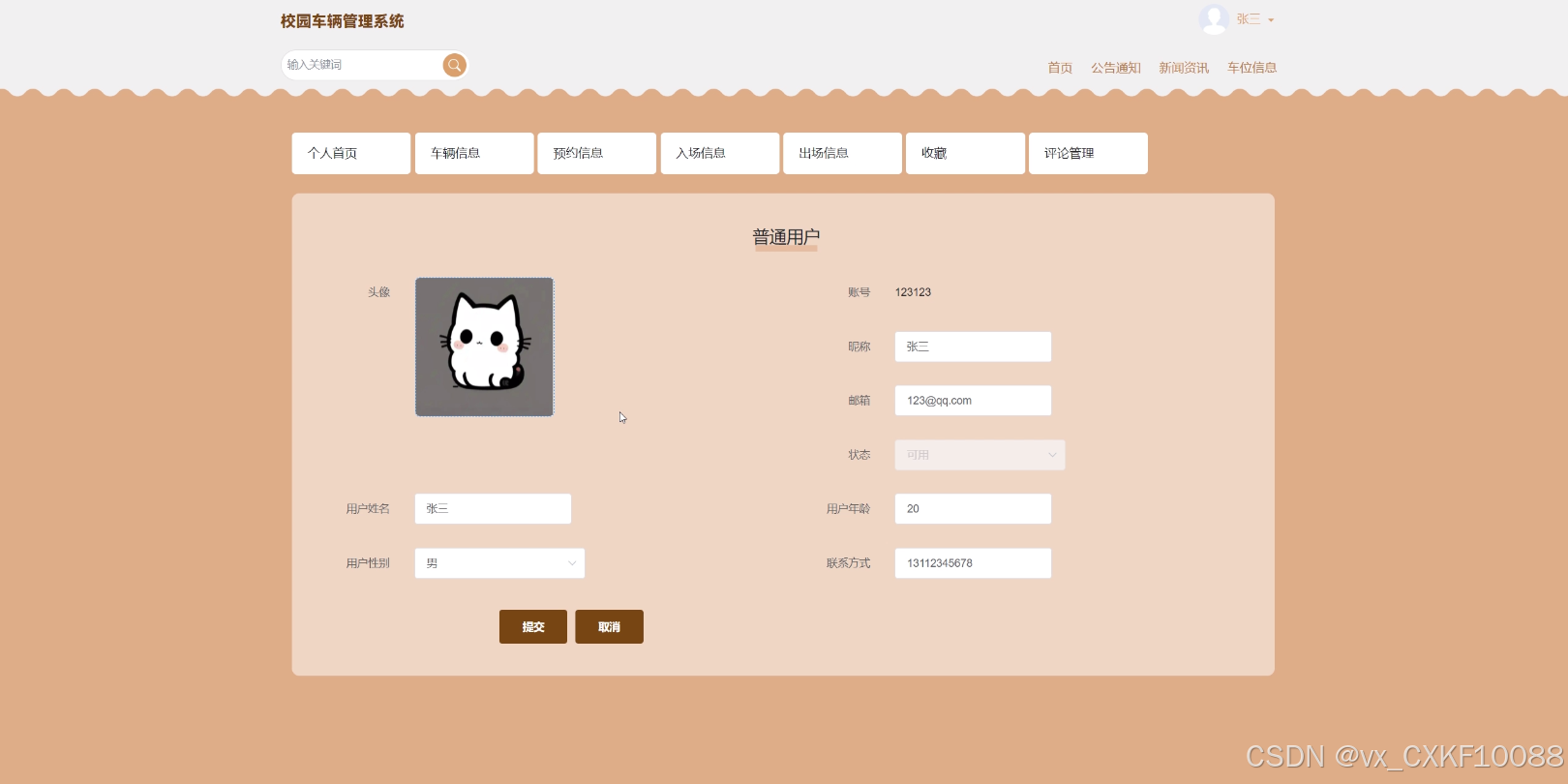

个人中心：由多个模块组成，分别有个人首页：提供一个简洁明了的界面。车辆信息：允许用户管理他们的车辆信息如：用户姓名、联系方式、车牌号码等。预约信息：用户可以查看详情并根据管理员的审核状态决定是否入场。入场信息：用户可以查看入场的基本信息，并在准备离开时提交出场信息等待管理员审核。出场信息：显示出场信息的详细情况，并支持支付操作，确保费用结算的便捷性。收藏：用户可以在收藏列表管理和回顾自己收藏的内容，便于日后查阅。评论管理：提供查看、查询、重置、删除自己发表的评论的功能，同时也能看到针对自己评论的回复，增强了用户的互动体验。

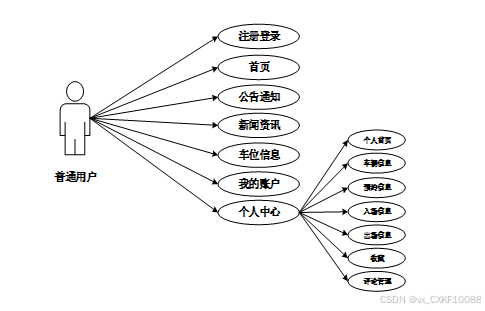

普通用户用例图如图3-1所示。

图3-1 普通用户用例图

1. 1. 1. 管理员功能

管理员在校园车辆管理系统中的角色至关重要，他们负责维护系统内容，后台系统由登录、后台首页、系统用户、车辆类型管理、车辆信息管理、车位信息管理、预约信息管理、入场信息管理、出场信息管理、系统管理、公告通知管理、资源管理、权限管理、操作日志、个人信息、修改密码和网站首页组成，管理员全面而细致的控制能力，确保系统的稳定运行和持续优化。具体详情如下：

登录：管理员需通过安全的登录流程，输入特定的用户名和密码来访问系统后台。这一过程不仅确保了系统的安全性，也保证了只有授权人员能够进行管理和操作。

后台首页：为管理员提供了一个直观且信息丰富的控制面板，使得管理员可以迅速掌握当前系统状态，并做出相应决策。

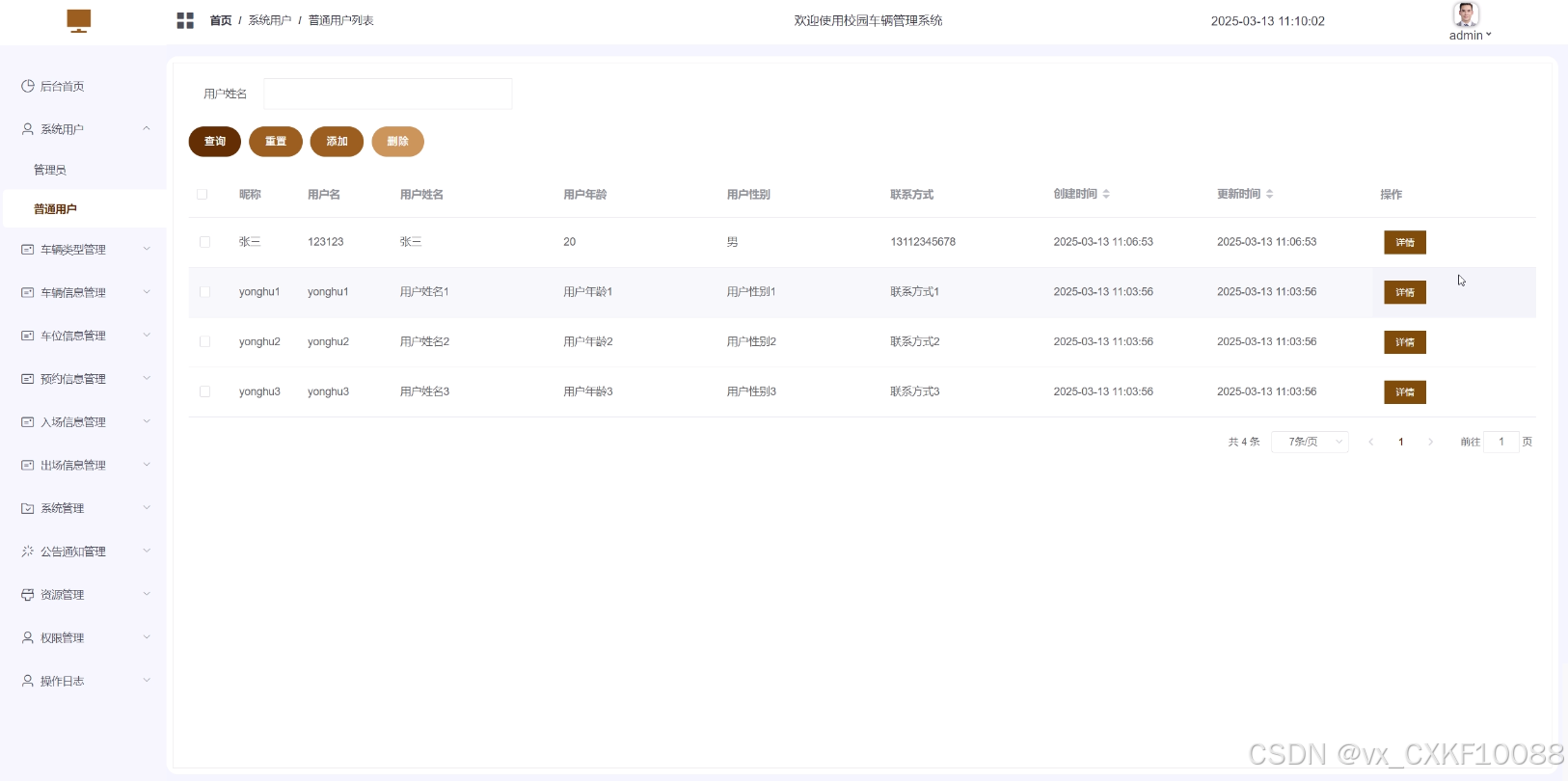

系统用户：管理员拥有对所有注册用户的完全控制权，包括普通用户和管理员账户的信息查看与编辑。此外，管理员还能够启用或禁用用户账户，以维护系统的健康运行环境。

车辆类型管理：车辆类型列表展示系统中已定义的所有车辆类型，帮助管理员快速了解现有分类。车辆类型添加：允许管理员根据实际需求添加新的车辆类型，从而扩展系统的车辆分类体系，更好地满足多样化的需求。

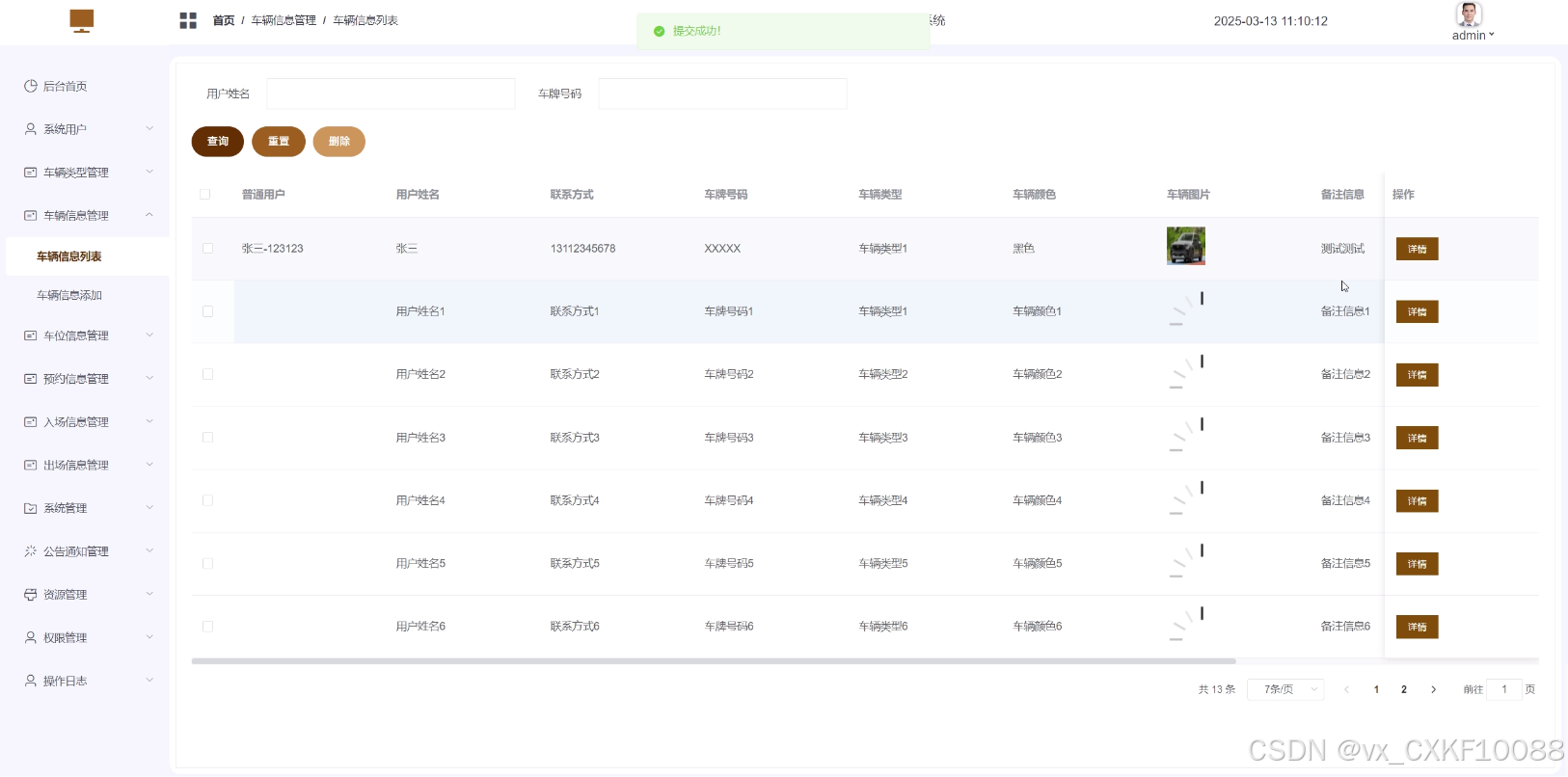

车辆信息管理：车辆信息列表列出系统中所有登记车辆的详细信息，便于管理员进行全面监控与管理。车辆信息添加：提供便捷的方式让管理员录入新的车辆记录，确保系统中的车辆数据始终保持最新和准确。

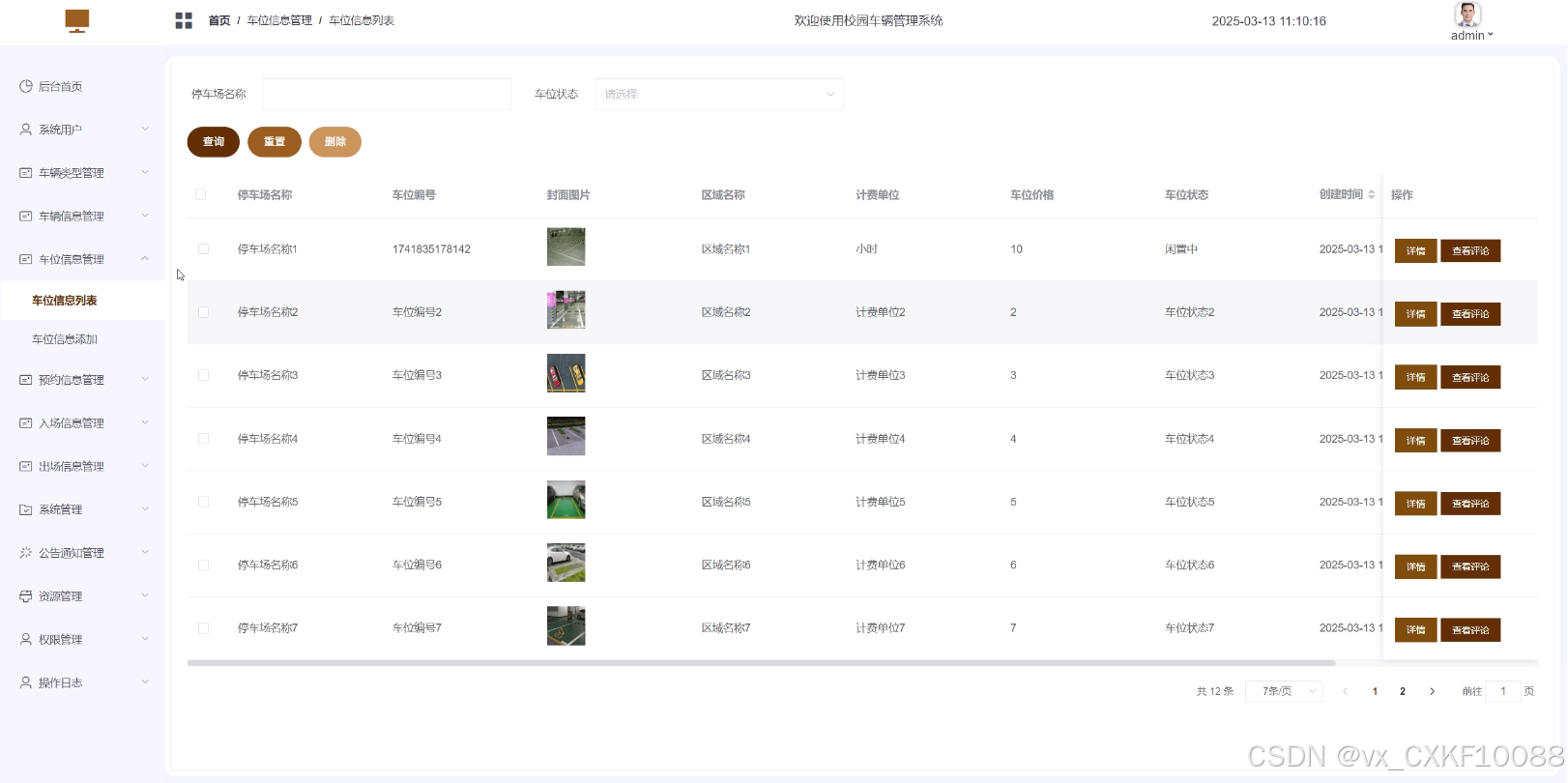

车位信息管理：车位信息列表展示所有车位的详尽信息，包括停车场名称、车位编号等，并支持查看相关评论，以便于及时响应用户反馈。位信息添加：使管理员能够轻松添加新车位的相关信息，如停车场名称、车位编号、区域名称、计费单位、车位价格、车位状态、备注信息等，确保车位资源的实时更新。

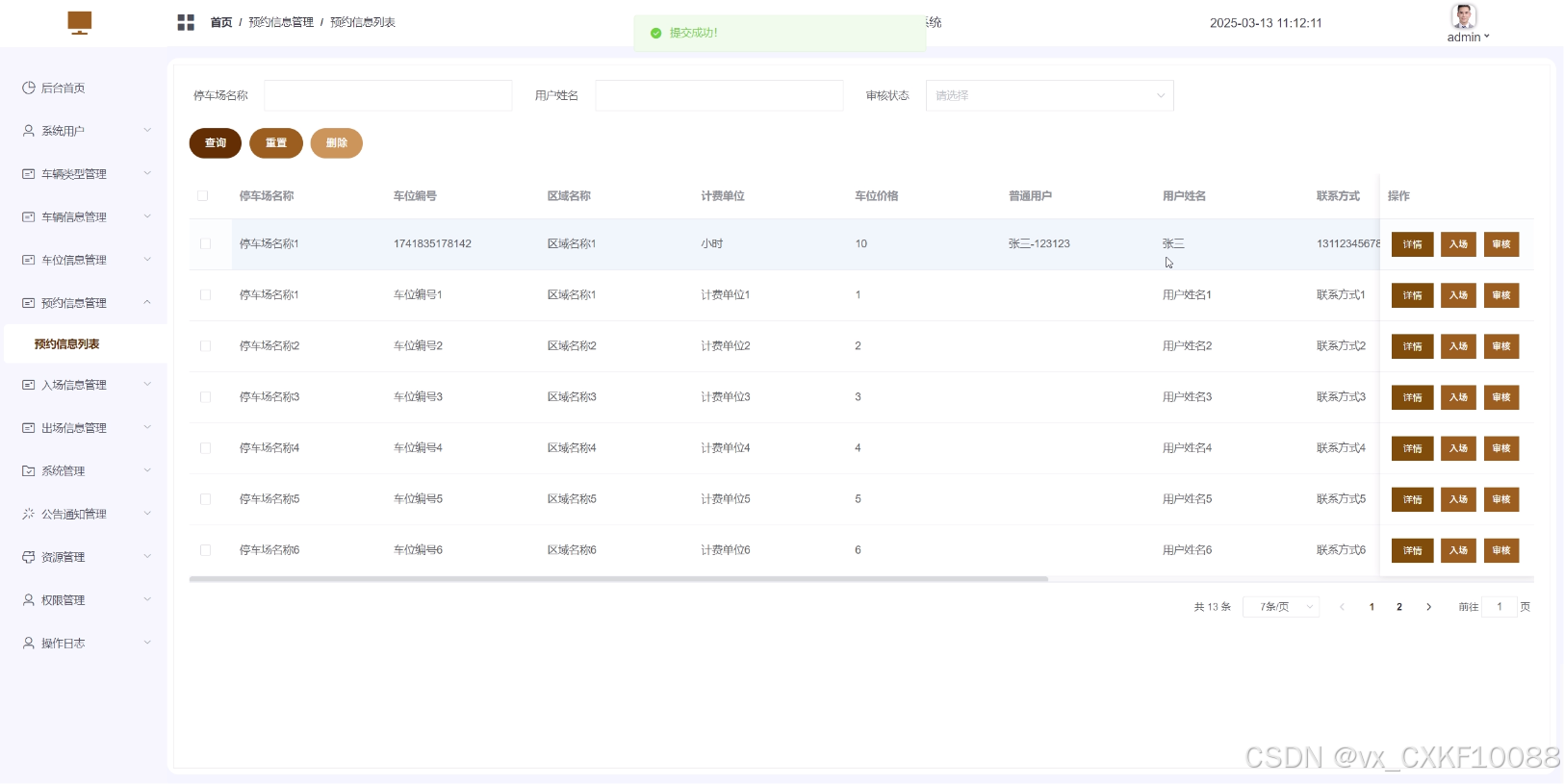

预约信息管理：预约信息列表集中显示所有预约请求及其详情，管理员可据此决定是否批准入场，保障车位使用的效率。在收到预约申请后，管理员需要审核并确认是否允许该预约生效，以维护良好的用户体验。

入场信息管理：入场信息列表展示所有已批准入场的车辆信息，管理员可以查看详情，确保每辆车都能顺利进入停车场。出场：当车辆准备离开时，管理员需要在此模块中确认车辆的离场信息，确保整个流程的顺畅。

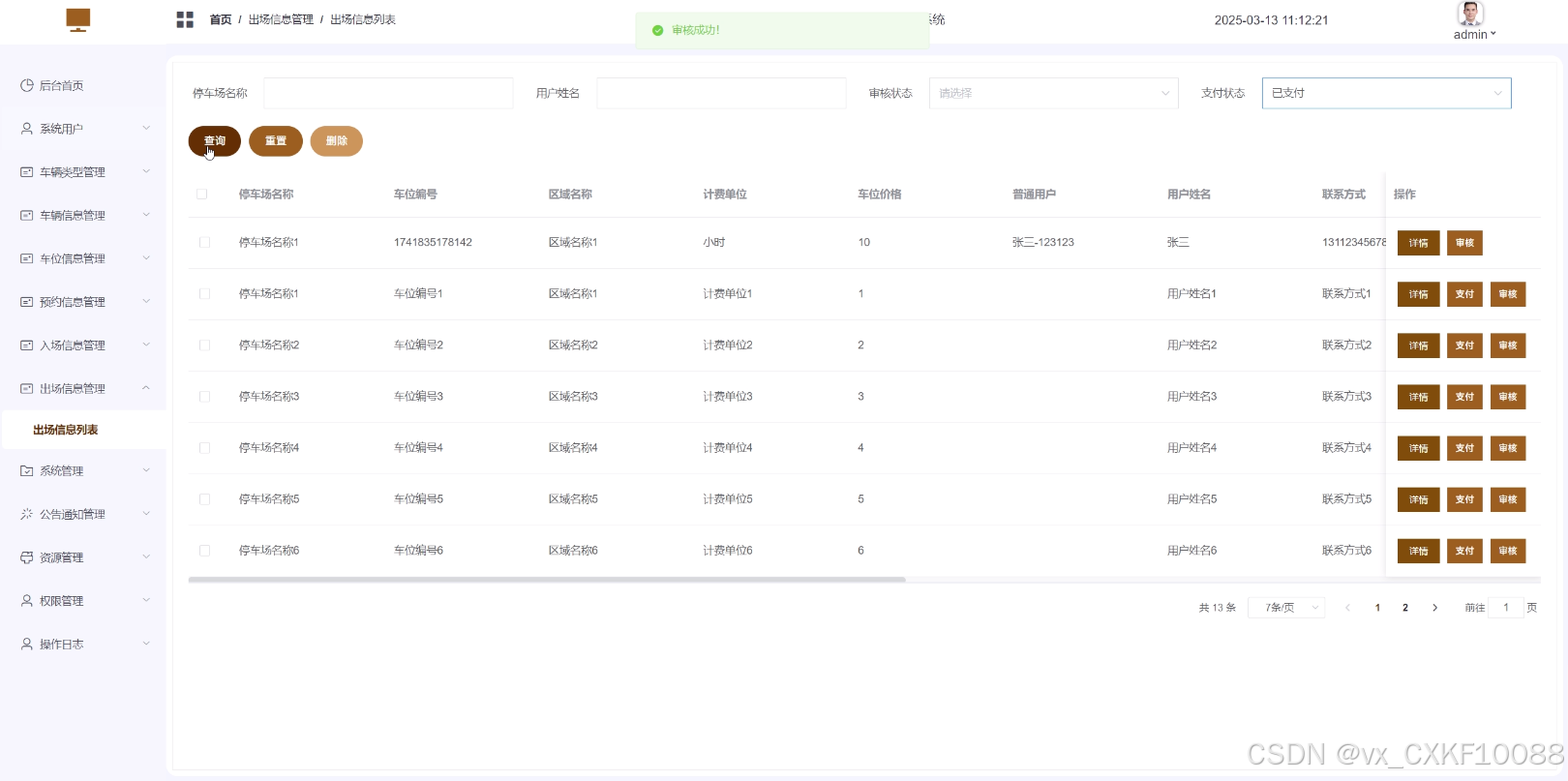

出场信息管理：出场信息列表列出了所有等待审核的出场请求，管理员可以查看详细信息，确保每一笔交易的准确无误。管理员需审核每一条出场信息并确认支付情况，确保费用结算无误且车辆可以顺利离场。

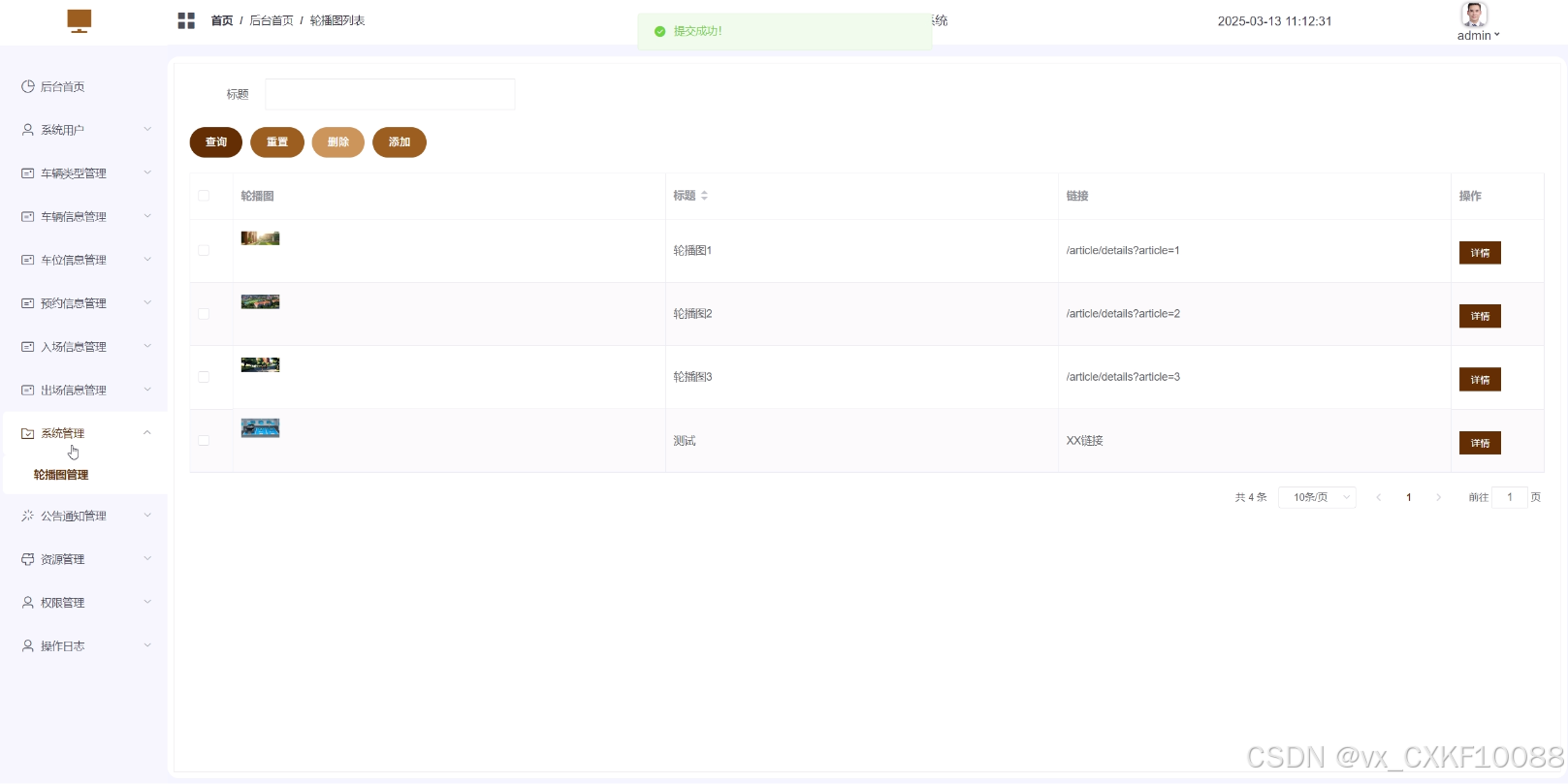

系统管理：轮播图管理，管理员可以通过上传、编辑或删除网站首页的轮播图，保持网站内容的新鲜感和吸引力，同时提升用户体验。

公告通知管理：公告通知管理功能使管理员能够轻松发布、编辑或删除网站上的公告信息，如网站公告、关于我们等内容，确保用户能获取最新的服务信息和重要通知。

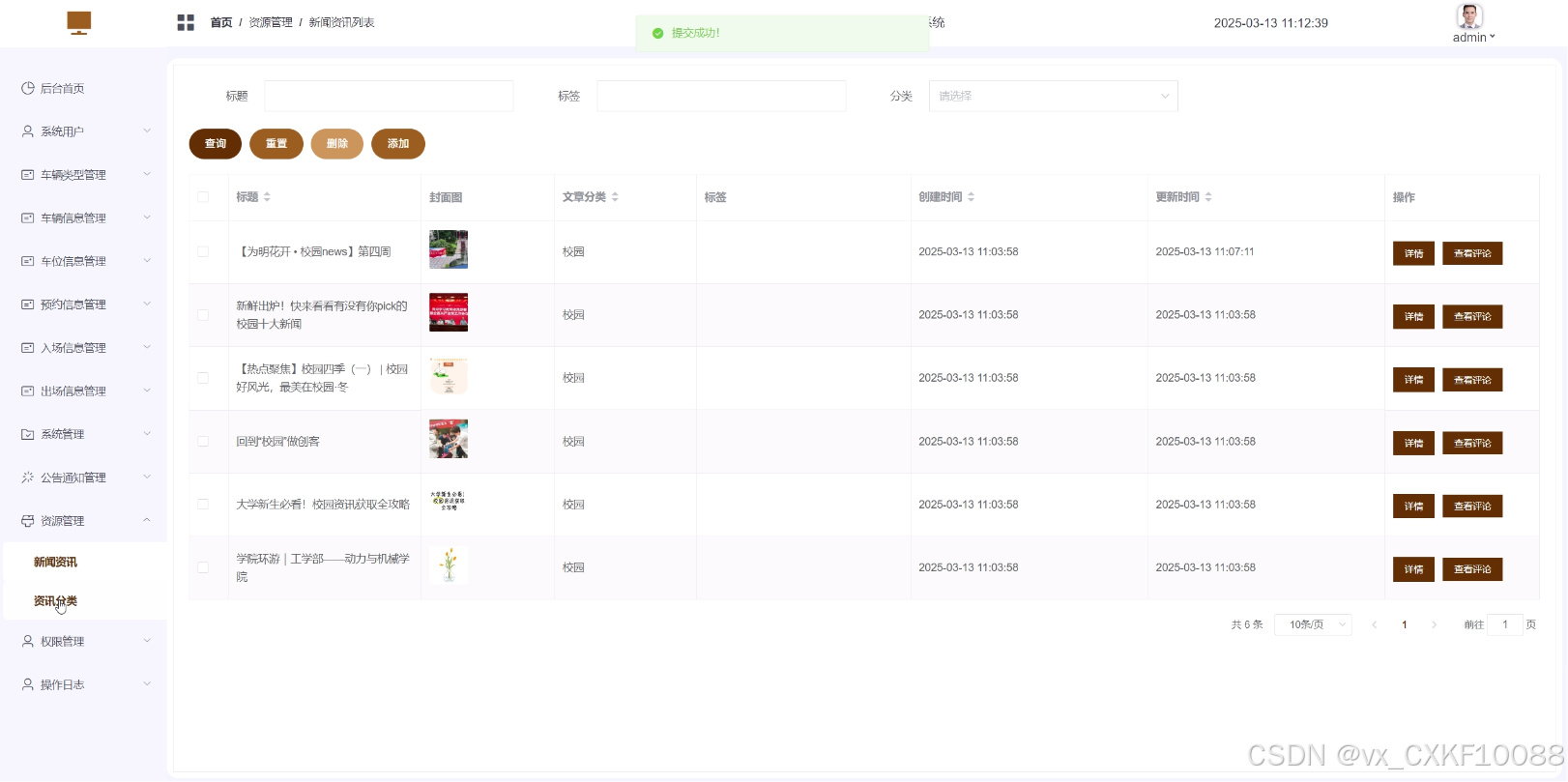

资源管理：新闻资讯：管理员可以对新闻资讯的内容进行全面管理，包括查看详情、查看评论等，确保信息的准确性和时效性。资讯分类：提供不同类别的资讯管理，方便用户根据兴趣查找相关内容，增强信息的组织性和易读性。

权限管理：权限列表管理员可以根据角色分配不同的权限，确保系统的安全性，同时满足不同用户的操作需求，优化资源配置。

操作日志：操作日志详细记录了所有管理员的操作行为，提供了完整的日志列表供查阅，有助于追踪问题来源和保证系统操作的透明度，提高系统的可追溯性。

个人信息：管理员可以随时查看和编辑自己的个人信息，确保个人资料的准确性和及时更新，同时也增强了个人信息的安全性。

修改密码：为了进一步保障账户的安全性，管理员应定期修改登录密码，通过此功能，管理员可以轻松完成密码的更新操作。

网站首页：管理员可以从后台直接预览网站首页的内容，确保对外展示的信息准确无误，同时也能根据需要即时调整页面布局和内容。为管理员提供一个高效、全面的管理系统，确保校园车辆管理系统的稳定运行和用户体验的持续提升。

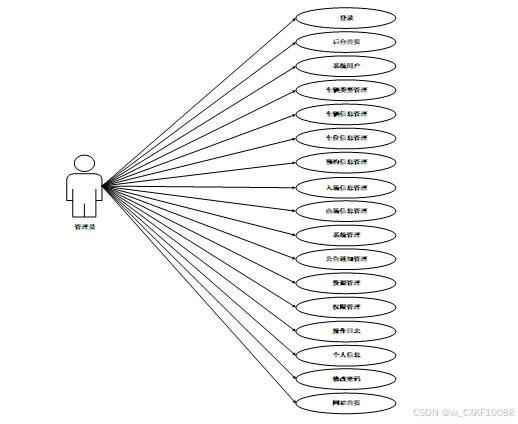

管理员用例图如图3-2所示。

图3-2管理员用例图

1. 1. 系统总体流程设计
      1. 数据开发流程

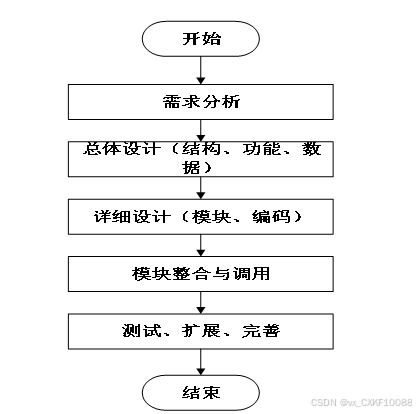

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如图所示

图3-3系统开发流程图

1. 1. 1. 用户登录流程

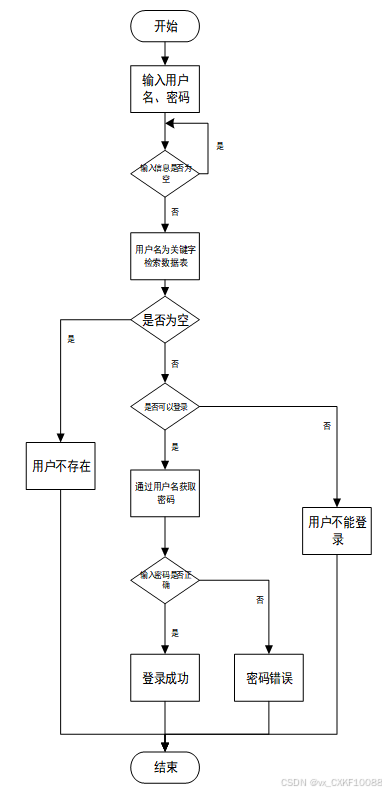

用户输入注册用户名和密码后，系统先检查输入是否为空，再验证注册用户名是否存在，若存在则通过注册用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若注册用户名不存在或无法登录，提示注册用户操作无效。如图所示。

图3-4登录流程图

1. 1. 1. 系统操作流程

用户首先进入系统登录界面，输入注册用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入；若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如图所示。

图3-5 系统操作流程图

1. 1. 1. 添加信息流程

管理员可以添加信息，注册用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如图所示。

图3-6添加信息流程图

1. 1. 1. 修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入；若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如图所示。

图3-7 修改信息流程图

1. 1. 1. 删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节；若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如图所示。

图3-8删除信息流程图

1. 系统设计

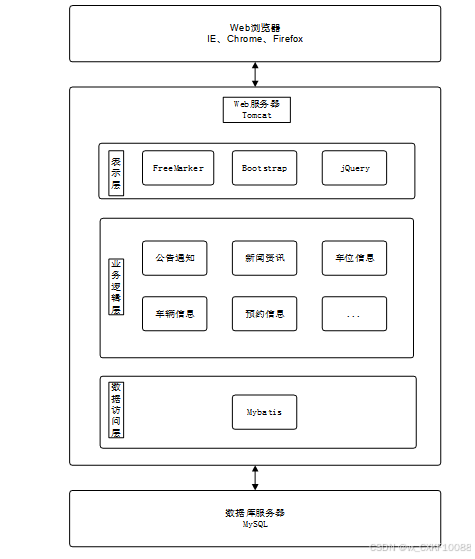

   1. 系统架构设计

系统由表现层、业务逻辑层、数据访问层和数据库服务器组成。表现层通过浏览器（如IE、Chrome、Firefox）与注册用户交互，采用FreeMarker、Bootstrap、jQuery等技术实现界面呈现。业务逻辑层负责处理系统的核心业务逻辑，通过分模块设计实现功能分离。数据访问层使用MyBatis框架连接数据库，执行数据的增删改查操作。数据库服务器采用MySQL进行数据存储和管理，为系统提供稳定的数据库支持。整个架构通过Tomcat服务器完成用户请求的接收和处理，确保系统的高效运行[8]。整个系统架构如图4-1所示。

图4-1 系统架构图

1. 1. 系统总体功能设计

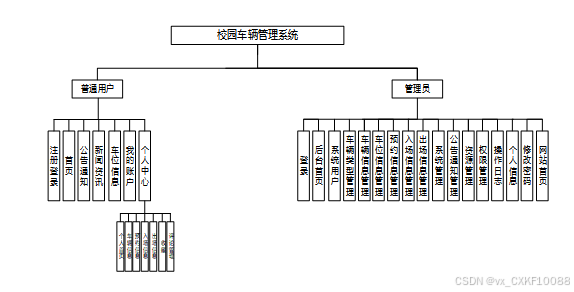

系统功能结构图如图4-2所示。

图4-2 系统功能结构图

1. 1. 1. 注册时序图

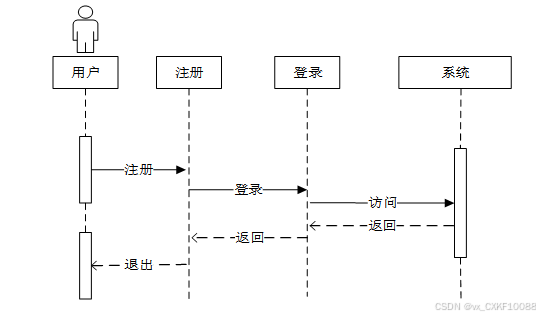

租客用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。注用户完成操作后可选择退出，系统终止会话。注册时序图，如图4-3所示。

图4-3 注册时序图

1. 1. 1. 登录时序图

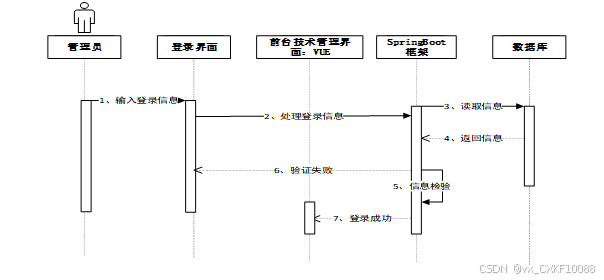

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的注册用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图4-4所示。

图4-4登录时序图

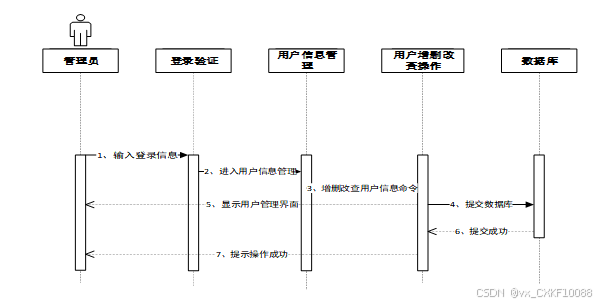

1. 1. 1. 管理员修改注册用户信息时序图

管理员输入登录信息后，进入注册用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示注册用户管理界面并提示操作成功。管理员修改注册用户信息时序图如图4-5所示。

图4-5管理员修改注册用户信息时序图

1. 1. 1. 管理员管理系统信息时序图

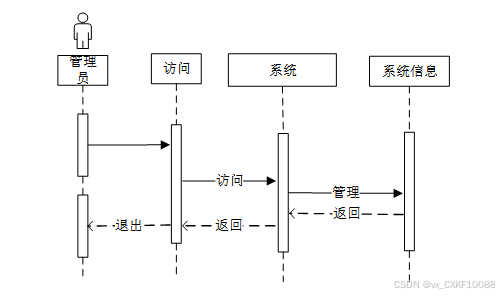

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图4-6所示。

图4-6管理员管理系统信息时序图

1. 1. 数据库设计

数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先，通过分析业务需求，确定系统的核心实体及其属性，同时明确实体间的关系。接着，将实体抽象为具体的数据库表，为每张表定义字段名、数据类型、主键和外键，通过主外键关系和关联表设计，保证数据的完整性和一致性。最后，数据库逻辑设计进一步优化表之间的关系，通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范，避免数据冗余和冲突，确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性。

1. 1. 1. 数据库实体设计

数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系。在实体设计中，根据需求分析确定系统的核心实体，如注册用户、权限等，提取实体的主要属性，如注册用户的ID、姓名、联系方式、名称、类型等，同时定义各实体之间的关系，包括一对一、一对多、多对多等。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。以下将展示系统的全局E-R图。

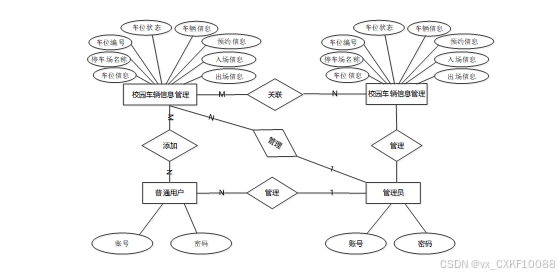

系统全局E-R图如图4-7所示。

图4-7系统E-R图

1. 1. 1. 数据库表设计

数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型 。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-admission_information（入场信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	admission_information_id	int		是	是	入场信息ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_space_number	varchar	64	否	否	车位编号
4	area_name	varchar	64	否	否	区域名称
5	billing_unit	varchar	64	否	否	计费单位
6	parking_price	double		否	否	车位价格
7	ordinary_user	int		否	否	普通用户
8	user_name	varchar	64	否	否	用户姓名
9	contact_information	varchar	64	否	否	联系方式
10	admission_time	datetime		否	否	入场时间
11	admission_remarks	text	65535	否	否	入场备注
12	appearance_information_limit_times	int		是	否	出场限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-3-appearance_information（出场信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	appearance_information_id	int		是	是	出场信息ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_space_number	varchar	64	否	否	车位编号
4	area_name	varchar	64	否	否	区域名称
5	billing_unit	varchar	64	否	否	计费单位
6	parking_price	double		否	否	车位价格
7	ordinary_user	int		否	否	普通用户
8	user_name	varchar	64	否	否	用户姓名
9	contact_information	varchar	64	否	否	联系方式
10	time_of_appearance	datetime		否	否	出场时间
11	parking_duration	double		否	否	停车时长
12	total_amount	double		否	否	合计金额
13	appearance_remarks	text	65535	否	否	出场备注
14	examine_state	varchar	16	是	否	审核状态
15	pay_state	varchar	16	是	否	支付状态
16	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	source_table	varchar	255	否	否	来源表
20	source_id	int		否	否	来源ID
21	source_user_id	int		否	否	来源用户

表 4-4-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-5-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-6-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-7-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-8-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-9-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-12-operation_log（操作日志表）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	operation_log_id	int		是	是	操作日志ID
2	user_group	varchar	64	否	否	用户角色
3	user_name	varchar	64	否	否	用户账号
4	routes	varchar	64	否	否	模块名称
5	create_time	datetime		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-13-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_age	varchar	64	否	否	用户年龄
4	user_gender	varchar	64	否	否	用户性别
5	contact_information	varchar	64	否	否	联系方式
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-14-parking_information（车位信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_information_id	int		是	是	车位信息ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_space_number	varchar	64	否	否	车位编号
4	cover_image	varchar	255	否	否	封面图片
5	area_name	varchar	64	否	否	区域名称
6	billing_unit	varchar	64	否	否	计费单位
7	parking_price	double		否	否	车位价格
8	parking_space_status	varchar	64	否	否	车位状态
9	note_information	longtext	4294967295	否	否	备注信息
10	hits	int		是	否	点击数
11	praise_len	int		是	否	点赞数
12	collect_len	int		是	否	收藏数
13	comment_len	int		是	否	评论数
14	reservation_information_limit_times	int		是	否	预约限制次数
15	students_enter_limit_times	int		是	否	学生进入限制次数
16	teachers_enter_limit_times	int		是	否	教师进入限制次数
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间

表 4-15-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-16-reservation_information（预约信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	reservation_information_id	int		是	是	预约信息ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_space_number	varchar	64	否	否	车位编号
4	area_name	varchar	64	否	否	区域名称
5	billing_unit	varchar	64	否	否	计费单位
6	parking_price	double		否	否	车位价格
7	ordinary_user	int		否	否	普通用户
8	user_name	varchar	64	否	否	用户姓名
9	contact_information	varchar	64	否	否	联系方式
10	appointment_time	datetime		否	否	预约时间
11	appointment_remarks	text	65535	否	否	预约备注
12	examine_state	varchar	16	是	否	审核状态
13	admission_information_limit_times	int		是	否	入场限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-17-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-18-students_enter（学生进入）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	students_enter_id	int		是	是	学生进入ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_space_number	varchar	64	否	否	车位编号
4	area_name	varchar	64	否	否	区域名称
5	student_users	int		否	否	学生用户
6	student_name	varchar	64	否	否	学生姓名
7	vehicle_type	varchar	64	否	否	车辆类型
8	license_plate_number	varchar	64	否	否	车牌号码
9	entry_time	datetime		否	否	进入时间
10	details_remarks	text	65535	否	否	详情备注
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-19-student_users（学生用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	student_users_id	int		是	是	学生用户ID
2	student_name	varchar	64	否	否	学生姓名
3	student_age	varchar	64	否	否	学生年龄
4	student_gender	varchar	64	否	否	学生性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-20-teachers_enter（教师进入）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	teachers_enter_id	int		是	是	教师进入ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_space_number	varchar	64	否	否	车位编号
4	area_name	varchar	64	否	否	区域名称
5	teacher_user	int		否	否	教师用户
6	teachers_name	varchar	64	否	否	教师姓名
7	vehicle_type	varchar	64	否	否	车辆类型
8	license_plate_number	varchar	64	否	否	车牌号码
9	entry_time	datetime		否	否	进入时间
10	details_remarks	text	65535	否	否	详情备注
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-21-teacher_user（教师用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	teacher_user_id	int		是	是	教师用户ID
2	teachers_work_number	varchar	64	否	否	教师工号
3	teachers_name	varchar	64	否	否	教师姓名
4	teacher_age	varchar	64	否	否	教师年龄
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-22-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-23-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-24-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-25-vehicle_information（车辆信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_information_id	int		是	是	车辆信息ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	contact_information	varchar	64	否	否	联系方式
5	license_plate_number	varchar	64	否	否	车牌号码
6	vehicle_type	varchar	64	否	否	车辆类型
7	vehicle_color	varchar	64	否	否	车辆颜色
8	vehicle_picture	varchar	255	否	否	车辆图片
9	note_information	text	65535	否	否	备注信息
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-26-vehicle_type（车辆类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_type_id	int		是	是	车辆类型ID
2	vehicle_type	varchar	64	否	否	车辆类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

1. 系统实现

   1. 普通用户功能实现
      1. 普通用户注册登录

用户需填写包括用户名、密码在内的必要个人信息来创建账户。已注册用户通过输入正确的用户名和密码轻松访问系统，保障了用户数据的安全与隐私。注册登录展示如下图所示。

图5-1注册登录界面

1. 1. 1. 首页

作为用户进入系统的第一个界面，让用户快速获取所需信息，同时增强用户体验，使用户能够一目了然地了解校园内的最新动态及车位信息情况。首页界面如下图所。

图5-2首页界面

1. 1. 1. 公告通知

为用户提供了一个集中查看网站公告的地方，内容涵盖了网站公告、关于我们、联系方式以及网站介绍等重要信息。有助于用户及时了解到系统更新、服务条款变化等关键信息，从而更好地利用平台提供的各种服务。公告通知界面如下图所示。

图5-3公告通知界面

1. 1. 1. 新闻资讯

这里汇聚了丰富的校园主题新闻资讯，不仅有最新的文章列表，还有热门新闻汇总。用户可以自由浏览感兴趣的文章，并对文章进行点赞、收藏或发表评论，与其他读者分享自己的见解和看法，增加了互动性和参与感。新闻资讯界面如下图所示。

图5-4新闻资讯界面

1. 1. 1. 车位信息

车位信息列表详细列出了所有可用车位的相关信息，包括停车场名称、车位编号等。用户不仅可以查看车位详情，还能进行点赞、收藏或发表评论。用户可以根据自身需求提交预约申请，填写预约时间和备注信息，待管理员审核通过后即可使用该车位。车位信息界面如下图所示。

图5-5车位信息界面

1. 1. 1. 个人中心

由多个模块组成，分别有个人首页、车辆信息、预约信息、入场信息、出场信息、收藏和评论管理，提供便捷的车辆管理服务。个人中心界面如下图所示。

图5-6个人中心界面

1. 1. 管理员功能实现
      1. 管理员账号登录

管理员需通过安全的登录流程，输入特定的用户名和密码来访问系统后台。这一过程不仅确保了系统的安全性，也保证了只有授权人员能够进行管理和操作。登录展示如下图所示。

图5-7登录界面

1. 1. 1. 系统用户

管理员拥有对所有注册用户的完全控制权，包括普通用户和管理员账户的信息查看与编辑。此外，管理员还能够启用或禁用用户账户，以维护系统的健康运行环境。系统用户如下图所示。

图5-8系统用户界面

1. 1. 1. 车辆信息管理

车辆信息列表列出系统中所有登记车辆的详细信息，便于管理员进行全面监控与管理。车辆信息添加：提供便捷的方式让管理员录入新的车辆记录，确保系统中的车辆数据始终保持最新和准确。车辆信息管理如下图所示。

图5-9车辆信息管理界面

1. 1. 1. 车位信息管理

车位信息列表展示所有车位的详尽信息，包括停车场名称、车位编号等，并支持查看相关评论，以便于及时响应用户反馈。位信息添加：使管理员能够轻松添加新车位的相关信息，如停车场名称、车位编号、区域名称、计费单位、车位价格、车位状态、备注信息等，确保车位资源的实时更新。车位信息管理如下图所示。

图5-10车位信息管理界面

1. 1. 1. 预约信息管理

预约信息列表集中显示所有预约请求及其详情，管理员可据此决定是否批准入场，保障车位使用的效率。在收到预约申请后，管理员需要审核并确认是否允许该预约生效，以维护良好的用户体验。预约信息管理如下图所示。

图5-11预约信息管理界面

1. 1. 1. 出场信息管理

出场信息列表列出了所有等待审核的出场请求，管理员可以查看详细信息，确保每一笔交易的准确无误。管理员需审核每一条出场信息并确认支付情况，确保费用结算无误且车辆可以顺利离场。出场信息管理如下图所示。

图5-12出场信息管理界面

1. 1. 1. 系统管理

轮播图管理，管理员可以通过上传、编辑或删除网站首页的轮播图，保持网站内容的新鲜感和吸引力，同时提升用户体验。系统管理如下图所示。

图5-13系统管理界面

1. 1. 1. 资源管理

新闻资讯：管理员可以对新闻资讯的内容进行全面管理，包括查看详情、查看评论等，确保信息的准确性和时效性。资讯分类：提供不同类别的资讯管理，方便用户根据兴趣查找相关内容，增强信息的组织性和易读性。资源管理如下图所示。

图5-14资源管理界面

1. 系统测试

   1. 测试环境

系统的测试环境如表6-1所示。

表6-1 测试环境

类别	配置项	详细信息
硬件环境	服务器CPU	Intel Xeon E5-2680 v4
	内存	32GB DDR4
	硬盘	1TB SSD
	网络带宽	100Mbps
软件环境	操作系统	Windows Server 2019
	数据库	MySQL 8.0
	Web服务器	Tomcat 9.0
	开发框架	SpringBoot 2.5
	前端框架	Vue.js 2.6
	Java版本	JDK 11
	浏览器	Chrome 88, Firefox 85

1. 1. 测试目的

系统测试的主要目的是确保系统的功能、性能和稳定性满足需求规格说明书中的要求，并验证系统在实际使用环境中的可用性和可靠性。通过测试，可以发现软件中的缺陷、漏洞和潜在问题，确保系统运行的准确性、完整性和安全性。在功能测试中，目的是验证系统各功能模块是否按设计实现预期功能，例如注册用户登录、信息管理、数据查询等核心功能是否准确执行。性能测试的目的是验证系统在高并发、数据量大等压力场景下的响应时间和处理能力，确保系统具备良好的性能。兼容性测试的目的是确保系统在不同的硬件、软件和浏览器环境中能正常运行。测试还包括对异常处理和边界条件的验证，确保系统在异常场景下能够正确处理和恢复。最终，通过测试确保系统可以安全稳定地部署上线，为注册用户提供可靠的服务。

1. 1. 测试方法

系统测试采用多种测试方法，以全面验证系统的功能和性能。功能测试采用黑盒测试方法，通过设计测试用例直接验证系统功能是否符合需求，无需了解内部代码逻辑。例如，设计用例验证注册用户登录模块，通过输入合法和非法的注册用户名与密码，检查系统响应是否符合预期。性能测试采用压力测试和负载测试方法，通过模拟高并发注册用户访问、数据处理的场景，评估系统的响应时间、吞吐量和稳定性。兼容性测试通过在不同操作系统、浏览器和硬件设备上运行系统，验证其在不同环境中的适应性。异常测试通过设计边界条件和异常输入，检查系统对非法数据和操作的处理能力。测试用例的设计需覆盖系统的所有功能模块和接口，确保测试过程的全面性。通过系统测试方法的综合应用，可以有效发现问题，并为系统的优化和改进提供依据。

1. 1. 测试内容

系统的测试用例表格如下图所示。

表6-2 系统测试用例表

测试项	测试用例	问题	结论
登录功能测试	打开登录页面 输入正确的注册用户名和密码 点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面 输入错误的注册用户名 输入正确的密码 点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面 输入正确的注册用户名 输入错误的密码 点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面 输入不存在的注册用户名和密码 点击“登录”按钮	无	符合预期
注册功能测试	打开注册页面 输入合法的注册用户名、密码、邮箱等信息 点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面 输入已存在的注册用户名 输入其他合法信息 点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面 输入合法注册用户名但密码不符合要求（如长度不足） 点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面 输入合法注册用户名和密码但邮箱格式错误 点击“注册”按钮	无	符合预期
查看 校园车辆管理系统信息测试	登录系统 进入 校园车辆管理系统信息页面 浏览 校园车辆管理系统图片等信息	无	符合预期
查看 校园车辆管理系统信息测试	登录系统 进入 校园车辆管理系统信息页面 使用搜索栏输入关键词搜索 校园车辆管理系统信息	无	符合预期
查看 校园车辆管理系统信息测试	登录系统 进入 校园车辆管理系统信息页面 点击 校园车辆管理系统详情查看完整信息	无	符合预期
查看 校园车辆管理系统信息测试	登录系统 进入 校园车辆管理系统信息页面 不输入任何搜索条件直接点击搜索	无	符合预期

6.5测试结论

经过对系统登录、注册、查看 校园车辆管理系统信息用户功能的测试，所有测试用例均按照既定步骤执行完毕。测试结果显示，各功能模块在正常输入和异常输入条件下均表现出预期的行为。登录功能能够准确识别注册用户名和密码的正确性，并对错误输入给予相应提示。注册功能对注册用户输入的合法性进行了有效校验，确保了注册信息的规范性。查看校园车辆管理系统信息功能能够正常展示校园车辆管理系统的基本信息，并支持搜索和详情查看操作。整体而言，测试过程中未发现功能缺陷，系统运行稳定，各项功能均符合设计预期。

经过系统全面的功能测试、性能测试和可靠性测试，本系统在测试环境下运行良好，功能模块均按照设计要求实现，核心功能表现稳定，未发现严重功能缺陷或阻塞性问题。所有关键测试用例均通过，覆盖率达到预期目标，验证了系统的功能性、稳定性和兼容性。

1. 总结

本研究围绕基于SpringBoot校园车辆管理系统展开，从需求分析到系统实现与测试，全面完成了系统开发。在需求分析阶段，通过可行性分析明确了系统的技术、操作和经济可行性，并详细梳理了普通用户和管理员的功能需求。系统总体流程设计涵盖了数据开发、用户登录、系统操作以及信息的增删改查流程，为后续设计与实现奠定了基础。系统设计部分，采用B/S架构结合SpringBoot框架、Vue技术和MySQL数据库构建系统架构，详细地设计了注册、登录、信息管理等核心功能的时序图，并完成了数据库的实体与表设计。系统实现阶段，普通用户能够注册登录、预约车位、管理个人和车辆信息，并进行入场出场操作；管理员则负责全面管理用户与车辆类型信息，控制车位资源，审核预约请求，处理入场出场记录，维护系统公告与新闻资讯，确保系统的高效运行和服务质量。通过细致的功能划分，系统既满足了用户的校园车辆出入需求，也保障了管理的便捷性和有效性。系统测试阶段，通过测试环境搭建、测试方法选择以及对登录、注册、查看校园车辆管理系统信息等功能的测试，验证了系统的稳定性和可靠性，测试结论表明系统功能符合设计预期。系统的开发提供了一个高效、灵活且易于维护的校园车辆管理系统，有助于优化校园内部交通状况，减少因无序停放带来的安全隐患，促进校园环境的整体和谐与高效运作，向更智能、更便捷的校园生活迈进的重要一步。

参考文献

1. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
2. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
3. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53
4. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
5. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
6. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
7. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
8. 陈倩怡,何军.Vue+SpringBoot+MyBatis技术应用解析[J].电脑编程技巧与维护,2020,(01):14-15+28.
9. 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
10. 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
11. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
12. 尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
13. Wang Q ,Zheng L ,Hong R .Exploration on the Teaching Model of Java Programming and Practice for Students with No Programming Background[J].Advances in Educational Technology and Psychology,2024,8(6):
14. Zhang J .Teaching Reform of Java Program Design Based on Vocational Education Cloud Platform[J].Journal of Higher Education Teaching,2024,1(5):
15. Ullenboom C .Java Programming Exercises:Volume Two: Java Standard Library[M].CRC Press:2024-03-30.
16. 马永荣. 高校校园交通安全管理的困境与优化路径 [J]. 现代职业安全, 2024, (09): 46-48.
17. [常会丽,仝镇熙,李喜棠. 云计算在高密度校园交通管理网络系统中的应用探索 [J]. 信息与电脑(理论版), 2024, 36 (10): 47-51.
18. 张瑞鹏,任绍斌,逄问宇. 大学校园机动车静态交通系统规划设计研究——以华中科技大学为例[C]// 中国城市规划学会,成都市人民政府. 面向高质量发展的空间治理——2020中国城市规划年会论文集（06城市交通规划）. 华中科技大学建筑与城市规划学院;, 2021: 611-627.
19. 柯申超,郑铭铭,张立龙,等. 绿色校园出行规划与设计——以大连理工大学校内单行系统规划和停车场设计为例[C]// 中国城市科学研究会,苏州市人民政府,中美绿色基金,中国城市科学研究会绿色建筑与节能专业委员会,中国城市科学研究会生态城市研究专业委员会. 2020国际绿色建筑与建筑节能大会论文集. [出版者不详], 2020: 520-523.
20. 赵琦,施丽莎,张琦涵,等. 基于大数据的高校校园停车管理研究——以南京林业大学新庄校区为例 [J]. 物流工程与管理, 2020, 42 (08): 113-116+104.
21. 付召斌,王苹. 基于OpenCV的校园车辆管理系统的设计与实现 [J]. 通讯世界, 2020, 27 (02): 3-4.
22. 梁中阁,徐峰,胡争. 基于B/S架构的校园车辆管理系统的设计与实现 [J]. 计算机产品与流通, 2019, (09): 186+212.
23. 宋俊芳,麻文睿. 基于Java的校园停车智能管理系统设计 [J]. 科技风, 2018, (30): 95.
24. 邬岚,焦永涛. 智慧停车背景下校园中心区停车精细化设计与管理[C]// 中国科学技术协会,交通运输部,中国工程院. 2018世界交通运输大会论文集. 南京林业大学汽车与交通工程学院;, 2018: 2447-2455.

致谢

本论文的完成离不开众多导师、同学以及亲友的支持与帮助。在此，首先向我的导师表示最诚挚的感谢。在整个研究和写作过程中，导师以严谨治学的态度和丰富的专业知识给予了我无私的指导，从论文选题到最终定稿的每一个环节，都为我提供了宝贵的建议与意见，使我得以不断完善研究内容、拓展学术视野。导师耐心细致的指导不仅帮助我解决了许多学术难题，也让我在研究能力与学术写作方面得到了显著的提升。导师的鼓励与支持是我完成这篇论文的重要动力，也让我深刻体会到学术研究的严谨性与意义。

我还要感谢在学习中给予我帮助和支持的同学、朋友以及家人。论文撰写过程中，许多同学与我共同探讨问题，分享经验与房屋，使我的研究更加全面深入。朋友们的关心和陪伴让我在繁忙的研究过程中能够调节心情，保持良好的状态。特别感谢我的家人，他们始终给予我无条件的理解和支持，为我创造了安心学习与研究的环境。正是因为有了大家的帮助和支持，我才能克服论文写作中的重重困难并顺利完成。再次向所有支持和帮助过我的人表达衷心的感谢。

附录

系统核心代码设计

注册用户注册

注册页UserController.java，传入user对象，并将"user_id"、 "state"、 "user_group"、"login_time"、"phone"、"phone_state"、 "username"、"nickname"、"password"、"email"、"email_state"、"avatar"、"create_time"输入，重点是 "username"、"nickname"、"password"必须输入，通过获取username，数据库查询是否有该注册用户，如果存在，则提示“注册用户已存在”，否则执行将UserId置为空（数据库表中该字段已设置自动递增），代码如图所示。

图注册核心代码图

注册用户登录

登录页，首先传入"username"、"email"、"phone"、"password"，注册用户可通过注册用户名、邮箱、手机号进行登陆，通过判断resultList来确定查询结果，然后执行查询注册用户组UserGroup，注册用户组里面不存在，依然报“注册用户不存在”，执行完以上代码，最后涉及到注册用户带有“审核”的，会查询examine_state（注册用户的审核状态），数据库表user_group中含有source_table和source_field进行查询，以上步骤完成，对输入的密码进行存储Token到数据库，匹对账号和密码，数据库中的AccessToken为令牌，用于身份认证，代码如图所示。

注册用户登录核心代码图

修改密码

修改密码，通过请求data，获取旧密码，并将新密码重新赋值，期间都是需要通过加密，代码如图所示。

修改密码核心代码图

修改数据

修改一个数据，原理与add基本一致，不同点在于通过readConfig()读取关键字，以及通过readQuery()获取URL后面?指定位置的标识，转成Map对象后，执行update操作，同样通过拼接的sql语句执行，执行过程读取query，toWhereSql()语句完成数据库操作，body为修改对象的值，代码如图所示。

修改数据核心代码图

删除数据

删除一条数据，通过readQuery()，获取URL后面的对象地址，删除FROM具体的table，query删除查询FindConfig语句，代码如图示。

图4-11删除数据核心代码图

获取列表

通过请求的参数获取列表数据，代码如图所示。

图获取列表核心代码图

图片上传

通过请求的参数获取列表数据，代码如图4-13所示。

图片上传核心代码图

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
