SSM垃圾分类综合服务系统是基于Spring、SpringMVC和MyBatis框架开发的一款垃圾分类服务平台。该系统旨在解决当今社会面临的垃圾分类难题，提供全方位的垃圾分类信息查询、指导和回收服务。
    该系统具备多项功能，包括环保咨讯查询、垃圾投放指导、以及用户积分管理等。通过查询功能，用户可以轻松了解不同垃圾种类的分类方法和处理方式，帮助他们正确投放垃圾。而通过积分管理功能，系统激励用户积极参与垃圾分类活动，为环保事业贡献力量。
    通过SSM垃圾分类综合服务系统，用户可以快速获取垃圾分类相关信息，提高垃圾分类的准确性和效率。该系统的推出对于推动垃圾分类工作的普及化和规范化具有重要意义。通过引导用户正确分类垃圾、鼓励垃圾回收和提供相关服务，该系统有望减少垃圾污染、促进资源再利用，为构建绿色环保的社会做出贡献。
    总之，SSM垃圾分类综合服务系统以其全面的功能和便捷的用户体验，为解决垃圾分类难题提供了一种创新的解决方案。通过促进垃圾分类的普及和规范，该系统有望在推动环境保护、资源循环利用等方面产生积极影响，并对未来的城市可持续发展作出贡献。

关键词：Java技术；MYSQL；垃圾分类综合服务系统；SSM框架

Abstract

SSM garbage classification comprehensive service system is a garbage classification service platform based on Spring, SpringMVC and MyBatis frameworks. The system aims to solve the problem of garbage classification faced by today's society, and provides a full range of garbage classification information inquiry, guidance and recycling services.

The system has a number of functions, including environmental information inquiry, waste disposal guidance, and user points management. Through the query function, users can easily understand the classification and treatment of different types of garbage, helping them to correctly put garbage. Through the integral management function, the system encourages users to actively participate in garbage classification activities and contribute to the cause of environmental protection.

Through the SSM garbage classification integrated service system, users can quickly obtain the relevant information of garbage classification, and improve the accuracy and efficiency of garbage classification. The introduction of this system is of great significance to promote the popularization and standardization of garbage classification. By guiding users to properly sort their waste, encouraging waste recycling and providing related services, the system is expected to reduce waste pollution, promote resource reuse and contribute to building a green and environmentally friendly society.

In short, SSM garbage classification integrated service system with its comprehensive functions and convenient user experience, provides an innovative solution to solve the problem of garbage classification. By promoting the popularization and standardization of waste classification, the system is expected to have a positive impact in promoting environmental protection, resource recycling and other aspects, and contribute to sustainable urban development in the future.

Keywords: Java Technology; MYSQL; Garbage classification integrated service system; SSM framework

1 绪论

1.1课题目的及意义

SSM垃圾分类综合服务系统的课题目的是为了解决当前社会面临的垃圾分类难题，并提供一种综合性的服务平台，以促进垃圾分类工作的普及化和规范化。该系统的研究意义主要体现在以下几个方面。
    首先，垃圾分类是推动可持续发展和环境保护的重要措施之一。通过正确分类垃圾并进行有效处理，可以减少资源浪费、降低环境污染，实现资源的循环利用。SSM垃圾分类综合服务系统的研发与应用有助于引导用户养成良好的垃圾分类习惯，从根本上改善垃圾处理方式，促进城市的可持续发展。
    其次，该系统的研究对于提升垃圾分类效率和精确度具有重要意义。传统的垃圾分类方式可能存在分类不准确、混淆等问题，而SSM垃圾分类综合服务系统通过提供全面的垃圾分类知识、指导和查询功能，能够帮助用户正确投放垃圾，并提高垃圾分类的准确性和效率。这将有助于减少垃圾的误投和混投，提高垃圾分类的实际效果。
    此外，该系统还具备社会教育和环保宣传的作用。通过系统中提供的垃圾分类知识和指导信息，可以增加公众对垃圾分类的认知和理解，引导人们树立环保意识和行动。同时，该系统也能够激励用户参与垃圾分类活动，并为积极投入垃圾分类工作的个人和单位提供相应的奖励机制，进一步促进垃圾分类工作的积极开展。
    综上所述，SSM垃圾分类综合服务系统的研究目的在于解决当前垃圾分类难题，促进垃圾分类工作的普及化和规范化。通过提供全面的垃圾分类知识、指导和查询功能，该系统有望改善垃圾分类效率和精确度，引导公众养成良好的垃圾分类习惯，推动可持续发展和环境保护的实现。

1.2研究背景

垃圾分类是当前社会面临的一项重要环境问题。随着城市化进程的加快和人口增长的持续推进，垃圾产量不断增加，垃圾处理成为一项亟待解决的任务。然而，传统的垃圾处理方式存在许多问题，如垃圾混投、资源浪费等，导致环境污染和资源浪费。
在这样的背景下，SSM垃圾分类综合服务系统的研发具有重要的研究背景。该系统旨在通过利用Spring、SpringMVC和MyBatis(SSM)框架的优势，提供一个综合性的垃圾分类服务平台。该平台将整合各类垃圾分类信息，并提供准确的分类指导、资源回收和垃圾处理等功能，帮助用户正确分类垃圾，实现垃圾减量和资源循环利用。
此外，随着信息技术的快速发展和智能手机的普及，移动互联网已经成为人们获取信息和服务的重要渠道。SSM垃圾分类综合服务系统结合了移动互联网技术和垃圾分类领域的需求，为用户提供便捷、快速的垃圾分类服务，促进用户参与垃圾分类工作。
综上所述，SSM垃圾分类综合服务系统的研发背景主要体现在对垃圾处理问题的关注和需求。通过利用SSM框架和移动互联网技术，该系统旨在解决传统垃圾分类方式存在的问题，推动垃圾分类工作的普及化和规范化。这将有助于改善环境质量，实现资源的可持续利用，并为构建绿色低碳的社会做出积极贡献。

1.3研究方法

首先，通过引擎搜索或者查阅相关文献资料，了解了本系统开发的背景以及设计系统的意义所在，收集用户需求信息。其次，在开发工具上，最终确定选用ssm平台来设计开发本系统，MySQL作为设计数据库的工具。即利用java语言实现用户界面，并同数据库连接起来实现完整的通信功能。之后，设计出系统大致的功能模块。主要从方便用户和管理员的角度进行分析，明确该系统应该具有的功能。最终是测试系统，通过用例测试发现存在的问题并找到解决的方案。利用现有的开发平台，结合自己所学的知识，在老师的指导帮助下来完成该设计，确保系统的可用性、实用性。

1.4论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景，系统开发的现状和本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 垃圾分类综合服务系统系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（2）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的Java技术能够迎合所有电子商务系统的搭建。开发这个垃圾分类综合服务系统的时候我采用了Java+MYSQL用以运行整体程序。

综上所述技术可行性也没有问题。

（3）法律可行性：

从开发者角度来看，Java和MYSQL是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。

从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。

综上所述法律可行性也没有问题。

2.2 系统功能分析

2.2.1 功能性分析

按照垃圾分类综合服务系统的角色，我划分为了注册用户、商家用户和管理员三大模块：

注册用户：

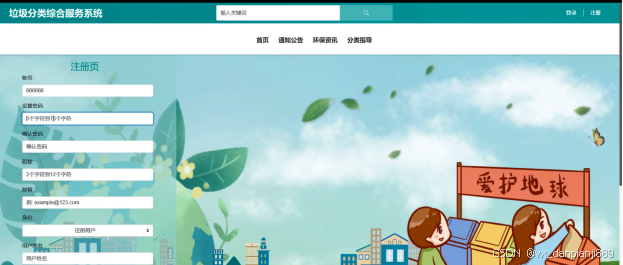

（1）注册登录：用户通过注册登录系统，可通过点击头像中我的账户，对个人信息进行增删改查。比如个人资料、头像和密码修改。

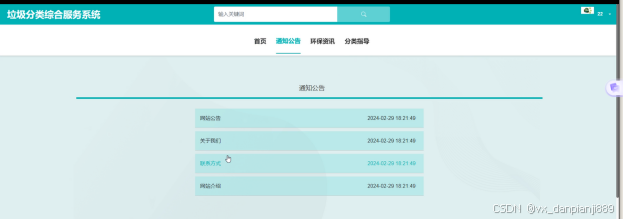

（2）通知公告：当用户点击“通知公告”这一菜单时，可查看系统网站公告、关于我们、联系方式和网站介绍。

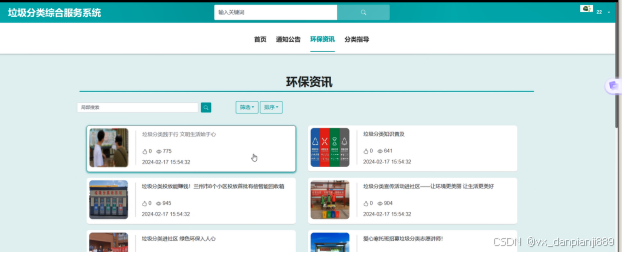

（3）环保咨讯：当用户点击“环保资讯”这一菜单时，可通过局部搜索进行浏览环保咨讯，同时可对文章进行点赞、收藏和评论。

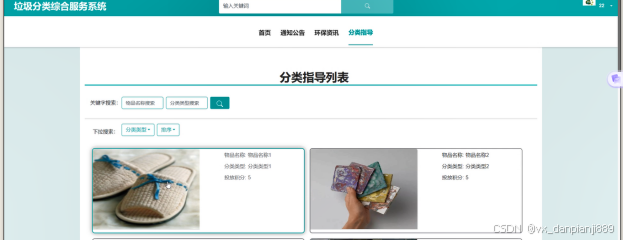

（4）分类指导：当用户点击“分类指导”这一菜单时，可查看分类指导列表；同时可通过局部搜索物品的分类投放详情，同时可对分类进行点赞、收藏、评论和投放操作。

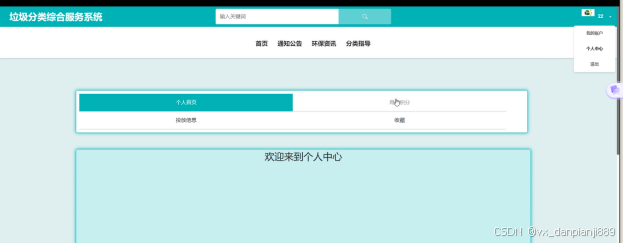

（5）个人中心：当用户点击头像是可查看个人中心，包括个人首页、用户积分、投放信息和收藏。

商家用户：
（1）首页：商家用户登录后，可查看首页详情，包括（通知公告、环保咨讯、分类指导）。
（2）个人中心：商家用户点击头像可查看个人中心，包括（个人首页、投放信息和收藏）

管理员：
（1）登录：管理员的账号是在数据列表中直接设置生成的，不需要进行注册，可直接输入账号密码登录，同时可对管理员资料进行增删改查。

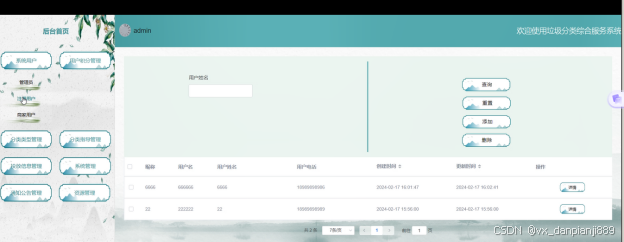

（2）系统用户：当管理员点击“系统用户”时，可查看管理员和商家用户和注册用户三个角色。同时可对系统用户进行增删改查。

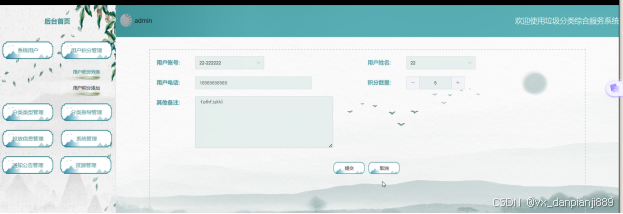

（3）用户积分管理：当管理员点击“用户积分管理”时，可查看用户积分列表和用户积分添加；点击“用户积分添加”，选择用户账号、用户姓名，输入用户电话，填写积分数量，输入其他备注，点击“提交”按钮进行添加用户积分。

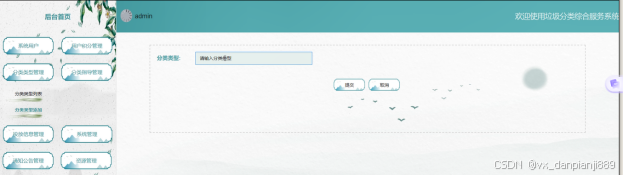

（4）分类类型管理：当管理员点击“分类类型管理”时，可查看分类类型列表和分类类型添加，同时可对分类类型进行增删改查。

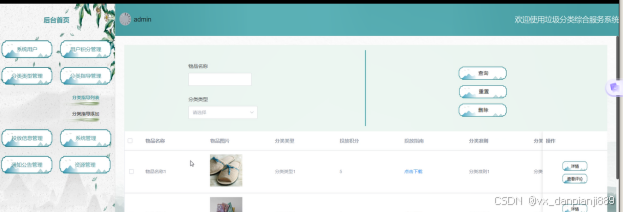

（5）分类指导管理：当管理员点击“分类指导管理”时，可查看分类指导列表和分类指导添加；点击“分类指导添加”，输入物品名称，上传物品图片，选择分类类型，输入投放积分，上传投放指南，输入分类准则和分类详情，点击“提交”按钮进行添加分类指导。
（6）投放信息管理：当管理员点击“投放信息管理”时，可查看投放信息列表，同时可对投放信息进行增删改查。
（7）系统管理：系统管理：当管理员点击”系统管理“这一菜单时，可查看轮播图管理，如需添加新的轮播图，点击下方”添加“按钮，上传轮播图，填写标题，点击“提交”按钮进行添加。同时管理员可对轮播图进行增删改查。
（8）通知公告管理：当管理员点击”通知公告信息管理“这一菜单时，可查看通知公告信息；如需添加新的公告信息，点击下方“添加”，输入标题和正文，点击“提交”按钮进行添加。

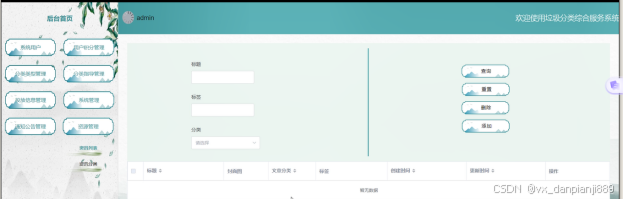

（9）资源管理：当管理员点击“资源管理”时，可查看资讯列表和咨讯分类；如需添新的咨讯列表，上传封面图，填写标题，选择分类，输入标签，填写描述和正文，点击“提交”按钮进行添加。

2.2.2 非功能性分析

垃圾分类综合服务系统的非功能性需求比如垃圾分类综合服务系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1垃圾分类综合服务系统非功能需求表

安全性	主要指垃圾分类综合服务系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指垃圾分类综合服务系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响垃圾分类综合服务系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着垃圾分类综合服务系统的页面展示内容进行操作，就可以了。
可维护性	垃圾分类综合服务系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

通过2.2功能的分析，得出了本垃圾分类综合服务系统的用例图：

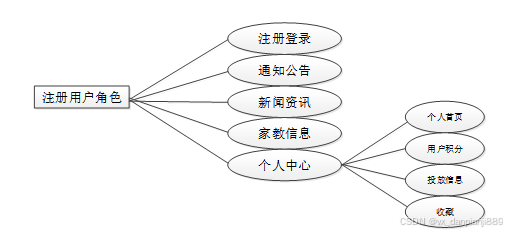

注册用户角色用例如图2-3所示。

图2-3 垃圾分类综合服务注册用户角色用例图

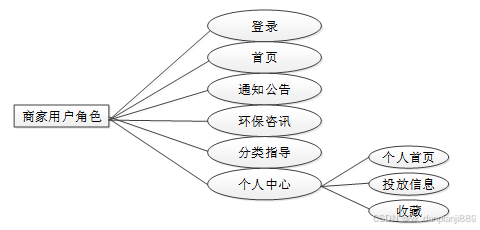

商家用户角色用例如图2-4所示。

图2-4 垃圾分类综合服务商家用户角色用例图

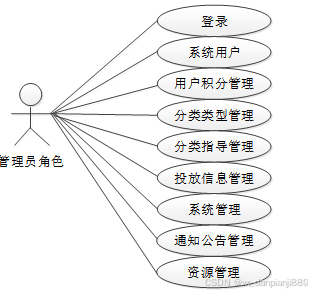

后台管理上的管理员是维护整个垃圾分类综合服务系统中所有数据信息的。管理员角色用例如图2-5所示。

图2-5 垃圾分类综合服务系统管理员角色用例图

2.4本章小结

本章主要通过对垃圾分类综合服务系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个垃圾分类综合服务系统要实现的功能。同时也为垃圾分类综合服务系统的代码实现和测试提供了标准。

3 垃圾分类综合服务系统总体设计

本章主要讨论的内容包括垃圾分类综合服务系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

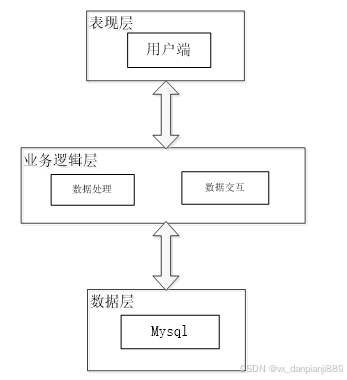

本垃圾分类综合服务系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1垃圾分类综合服务系统系统架构设计图

表现层（UI）：又称UI层，主要完成本垃圾分类综合服务系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本垃圾分类综合服务系统时的舒适度。UI的界面设计也要适应不同版本的垃圾分类综合服务系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本垃圾分类综合服务系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本垃圾分类综合服务系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本垃圾分类综合服务系统的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本垃圾分类综合服务系统中的用例。那么接下来就要开始对本垃圾分类综合服务系统的架构、主要功能和数据库开始进行设计。垃圾分类综合服务系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2 垃圾分类综合服务系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面根据垃圾分类综合服务系统的数据库可以得出垃圾分类综合服务系统需要很多E-R图，在此罗列出来一些主要的数据库E-R模型图。

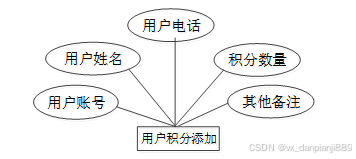

图3-3用户积分添加E-R关系图

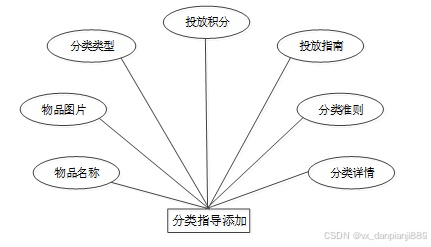

图3-4 分类指导添加E-R关系图

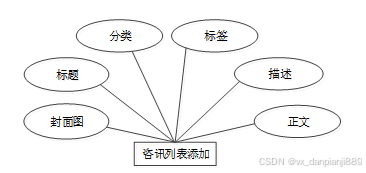

图3-5 咨讯列表添加E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中垃圾分类综合服务系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表advertising_information (投放信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	advertising_information_id	int	10	0	N	Y		投放信息ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	merchant_account	int	10	0	Y	N	0	商家账号
6	merchant_name	varchar	64	0	Y	N		商家姓名
7	merchant_address	varchar	64	0	Y	N		商家地址
8	merchant_phone_number	varchar	64	0	Y	N		商家电话
9	item_name	varchar	64	0	Y	N		物品名称
10	classification_type	varchar	64	0	Y	N		分类类型
11	advertising_points	int	10	0	Y	N	0	投放积分
12	release_date	date	10	0	Y	N		投放日期
13	advertising_details	text	65535	0	Y	N		投放明细
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表classification_guidance (分类指导)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	classification_guidance_id	int	10	0	N	Y		分类指导ID
2	item_name	varchar	64	0	Y	N		物品名称
3	item_images	varchar	255	0	Y	N		物品图片
4	classification_type	varchar	64	0	Y	N		分类类型
5	advertising_points	int	10	0	Y	N	0	投放积分
6	launch_guide	varchar	255	0	Y	N		投放指南
7	classification_criteria	text	65535	0	Y	N		分类准则
8	classification_details	text	65535	0	Y	N		分类详情
9	hits	int	10	0	N	N	0	点击数
10	praise_len	int	10	0	N	N	0	点赞数
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表classification_type (分类类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	classification_type_id	int	10	0	N	Y		分类类型ID
2	classification_type	varchar	64	0	Y	N		分类类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表merchant_users (商家用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	merchant_users_id	int	10	0	N	Y		商家用户ID
2	merchant_name	varchar	64	0	Y	N		商家姓名
3	merchant_address	varchar	64	0	Y	N		商家地址
4	merchant_phone_number	varchar	16	0	Y	N		商家电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_phone_number	varchar	16	0	Y	N		用户电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sensitive_vocabulary (敏感词汇)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sensitive_vocabulary_id	int	10	0	N	Y		敏感词汇ID
2	sensitive_vocabulary	varchar	64	0	Y	N		敏感词汇
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表user_points (用户积分)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_points_id	int	10	0	N	Y		用户积分ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	number_of_points	int	10	0	Y	N	0	积分数量
6	other_remarks	text	65535	0	Y	N		其他备注
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个垃圾分类综合服务系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 垃圾分类综合服务系统详细设计与实现

垃圾分类综合服务系统的详细设计与实现主要是根据前面的垃圾分类综合服务系统的需求分析和垃圾分类综合服务系统的总体设计来设计页面并实现业务逻辑。主要从垃圾分类综合服务系统界面实现、业务逻辑实现这两部分进行介绍。

4.1普通用户功能模块

4.1.1 前台首页界面

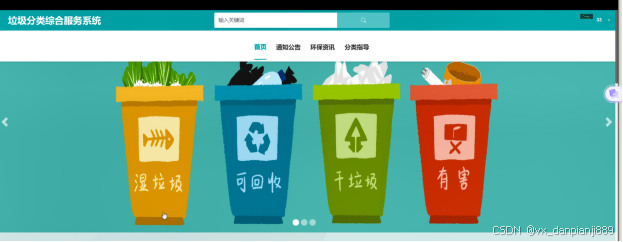

当进入垃圾分类综合服务系统的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及通知公告内容，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 注册用户注册界面

注册用户注册并登录系统，可对个人信息进行增删改查，比如个人资料、头像和密码修改。界面图如下图4-2所示。

图4-2 普通用户注册图

4.1.3 用户登录界面

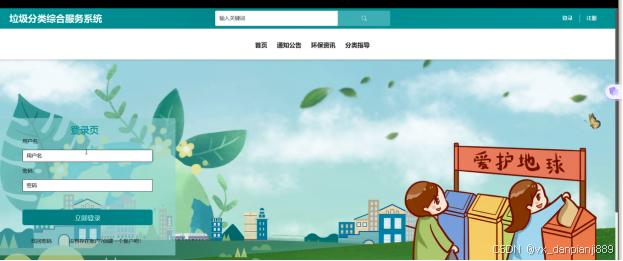

垃圾分类综合服务系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当会员输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到垃圾分类综合服务系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

4.1.4通知公告界面

通知公告：当用户点击“通知公告”这一菜单时，可查看系统网站公告、关于我们、联系方式和网站介绍。界面如下图4-4所示。

图4-4通知公告界面图

4.1.5 环保资讯界面

环保咨讯：当用户点击“环保资讯”这一菜单时，可通过局部搜索进行浏览环保咨讯，同时可对文章进行点赞、收藏和评论。界面如下图4-5所示。

图4-5环保资讯界面图

4.1.6 分类指导界面

分类指导：当用户点击“分类指导”这一菜单时，可查看分类指导列表；同时可通过局部搜索物品的分类投放详情，同时可对分类进行点赞、收藏、评论和投放操作。展示页面如图4-6所示。

图4-6 分类指导界面图

4.1.7 个人中心界面

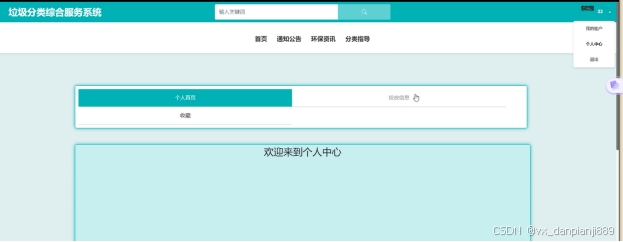

个人中心：当用户点击头像是可查看个人中心，包括个人首页、用户积分、投放信息和收藏。界面图如4-7所示。

图4-7 个人中心界面图

4.2管理员功能模块

4.2.1系统用户界面

系统用户：当管理员点击“系统用户”时，可查看管理员和商家用户和注册用户三个个角色。同时可对系统用户进行增删改查。界面如下图4-8所示。

图4-8系统用户界面图

4.2.2 用户积分管理界面

用户积分管理：当管理员点击“用户积分管理”时，可查看用户积分列表和用户积分添加；点击“用户积分添加”，选择用户账号、用户姓名，输入用户电话，填写积分数量，输入其他备注，点击“提交”按钮进行添加用户积分。界面如下图4-9所示。

图4-9用户积分管理界面图

4.2.3 分类类型管理界面

分类类型管理：当管理员点击“分类类型管理”时，可查看分类类型列表和分类类型添加，同时可对分类类型进行增删改查。界面如下图4-10所示。

图4-10分类类型管理界面图

4.2.4 分类指导管理界面

分类指导管理：当管理员点击“分类指导管理”时，可查看分类指导列表和分类指导添加；点击“分类指导添加”，输入物品名称，上传物品图片，选择分类类型，输入投放积分，上传投放指南，输入分类准则和分类详情，点击“提交”按钮进行添加分类指导。界面如下图4-11所示。

图4-11分类指导管理界面图

4.2.5 投放信息管理界面

投放信息管理：当管理员点击“投放信息管理”时，可查看投放信息列表，同时可对投放信息进行增删改查。界面如下图4-12所示。

图4-12投放信息管理界面图

4.2.6 系统管理界面

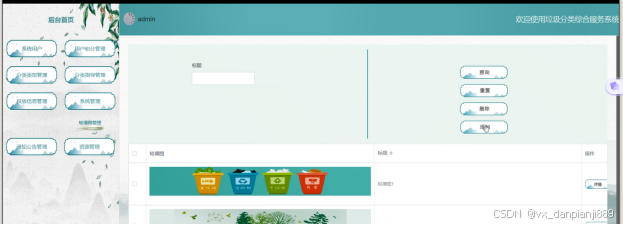

系统管理：系统管理：当管理员点击”系统管理“这一菜单时，可查看轮播图管理，如需添加新的轮播图，点击下方”添加“按钮，上传轮播图，填写标题，点击“提交”按钮进行添加。同时管理员可对轮播图进行增删改查。界面如下图4-13所示。

图4-13系统管理界面图

4.2.7 资源管理界面

资源管理：当管理员点击“资源管理”时，可查看资讯列表和咨讯分类；如需添新的咨讯列表，上传封面图，填写标题，选择分类，输入标签，填写描述和正文，点击“提交”按钮进行添加。界面如下图4-14所示。

图4-14资源管理界面图

4.3商家功能模块

4.3.1 登录界面

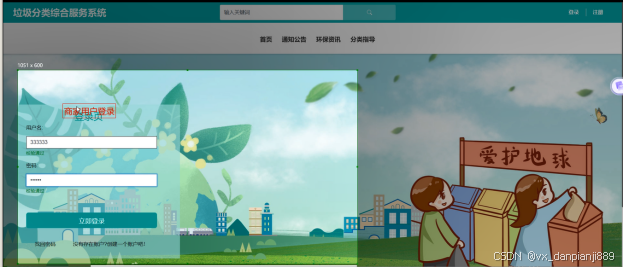

商家用户注册并登录系统，可对个人信息进行增删改查，比如个人资料、头像和密码修改。界面图如4-15所示。

图4-15登录注册界面图

4.3.2 首页界面

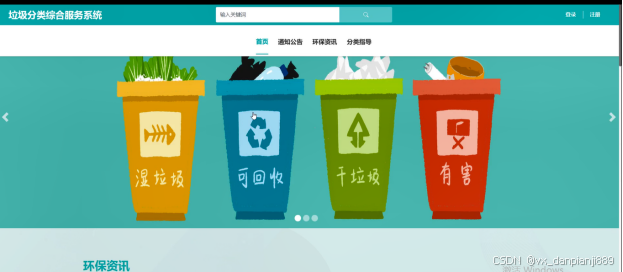

首页：商家用户登录后，可查看首页详情，包括（通知公告、环保咨讯、分类指导）。界面图如4-16所示。

图4-16首页界面图

4.3.3 个人中心界面

个人中心：商家用户点击头像可查看个人中心，包括（个人首页、投放信息和收藏）界面图如4-17所示。

图4-17个人中心界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、环保咨讯查看功能测试、分类类型添加、分类指导搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

环保咨讯查看功能测试：

表5-2 环保咨讯查看功能测试表

用例名称	环保咨讯查看
目的	测试环保咨讯查看功能
前提	用户登录
测试流程	点击环保资讯
预期结果	可以查看到所有环保资讯文章
实际结果	实际结果与预期结果一致

添加分类类型界面测试：

表5-3 添加分类类型界面测试表

用例名称	添加分类类型测试用例
目的	测试分类类型添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击分类类型管理，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的分类类型
实际结果	实际结果与预期结果一致

分类指导搜索功能测试：

表5-4分类指导搜索功能测试表

用例名称	分类指导搜索测试
目的	测试分类指导搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的分类指导
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写垃圾分类综合服务系统的测试用例，已经检测完毕用户登录模块、环保咨讯查看功能测试、分类类型添加、分类指导搜索、密码修改功能测试，通过这5大模块为垃圾分类综合服务系统的后期推广运营提供了强力的技术支撑。

结论

至此，垃圾分类综合服务系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、Java技术、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]刘桂朋,江晓明,黄义飞等.探讨应用智能科技对解决中国城市生活垃圾分类处理问题及对策研究[J].清洗世界,2023,39(12):169-173+177.

[2]安康,张泽润,王李冬.移动物联型智能垃圾分类投放系统实验设计与实现[J].实验科学与技术,2023,21(06):19-26.

[3]袁琳琳.计算机软件Java编程特点及技术分析[J].数字通信世界,2023(12):87-89.

[4]侯文晶,武文淼,孙玉婷等.智能化垃圾分类发展现状及趋势分析[J].物联网技术,2023,13(12):100-101+106.DOI:10.16667/j.issn.2095-1302.2023.12.026.

[5]董雯,梁梓恒.城市生活垃圾分类体系建设实践及启示[J].再生资源与循环经济,2023,16(11):14-17.

[6]张国芳.Java编程语言在计算机软件开发中的应用方向分析[J].信息记录材料,2023,24(11):138-141.DOI:10.16009/j.cnki.cn13-1295/tq.2023.11.042.

[7]朱毅泓,郭常盈,苏智宇.智能垃圾分类系统的设计[J].现代计算机,2023,29(20):99-103.

[8]尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023(05):45-47.

[9]李慧媛,许浩东,张一航.基于图像与语音识别的智能垃圾分类系统设计[J].信息与电脑(理论版),2023,35(17):143-145.

[10]袁琳琳.浅析Java语言在计算机软件开发中的应用[J].信息记录材料,2023,24(09):81-83.DOI:10.16009/j.cnki.cn13-1295/tq.2023.09.006.

[11]胡晨敏,苏丹军,邱卫民. 龙游个性化“指导”垃圾分类[N]. 衢州日报,2023-08-21(002).DOI:10.28638/n.cnki.nqzbr.2023.001950.

[12]韩存鸽,林观滢,黄有珍.基于微信小程序的高校垃圾分类系统[J].电脑编程技巧与维护,2023(08):64-66+80.DOI:10.16184/j.cnki.comprg.2023.08.040.

[13]王文武. 基于深度学习的智能垃圾分类系统设计与实现[D].内蒙古大学,2023.

[14]李艳平,张成昊.基于微信小程序的垃圾分类系统设计与实现[J].现代信息科技,2023,7(10):14-17+21.DOI:10.19850/j.cnki.2096-4706.2023.10.004.

[15]陈志能,潘威华,林俊楷等.基于图像识别的智能垃圾分类系统设计与实现[J].信息与电脑(理论版),2023,35(08):136-139.

[16]邵丰宇,赵春明,姚伟健.智能垃圾分类系统的设计与实现[J].物联网技术,2023,13(04):116-119+122.DOI:10.16667/j.issn.2095-1302.2023.04.033.

[17]瞿定垚. 基于深度学习的家居垃圾分类系统[D].河北工程大学,2023.DOI:10.27104/d.cnki.ghbjy.2023.000093.

[18]郑金明.基于物联网智能管理模式的垃圾分类系统设计[J].现代制造技术与装备,2022,58(12):46-48.DOI:10.16107/j.cnki.mmte.2022.0779.

[19]姚林涛. 基于深度学习的垃圾检测与分类系统研究与实现[D].河北工程大学,2022.DOI:10.27104/d.cnki.ghbjy.2022.000589.

[20]吴林青,董石羽.基于价值共创的乡村垃圾分类服务设计研究[J].包装工程,2022,43(18):357-369.DOI:10.19554/j.cnki.1001-3563.2022.18.043.

致谢

逝者如斯夫，不舍昼夜。转眼间，大学生会员活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
