网上有很多提供免费PCB打样的服务。这里，特别鸣谢嘉立创提供的免费打样。
灯带使用的是5V供电，所以主板也使用5V供电。

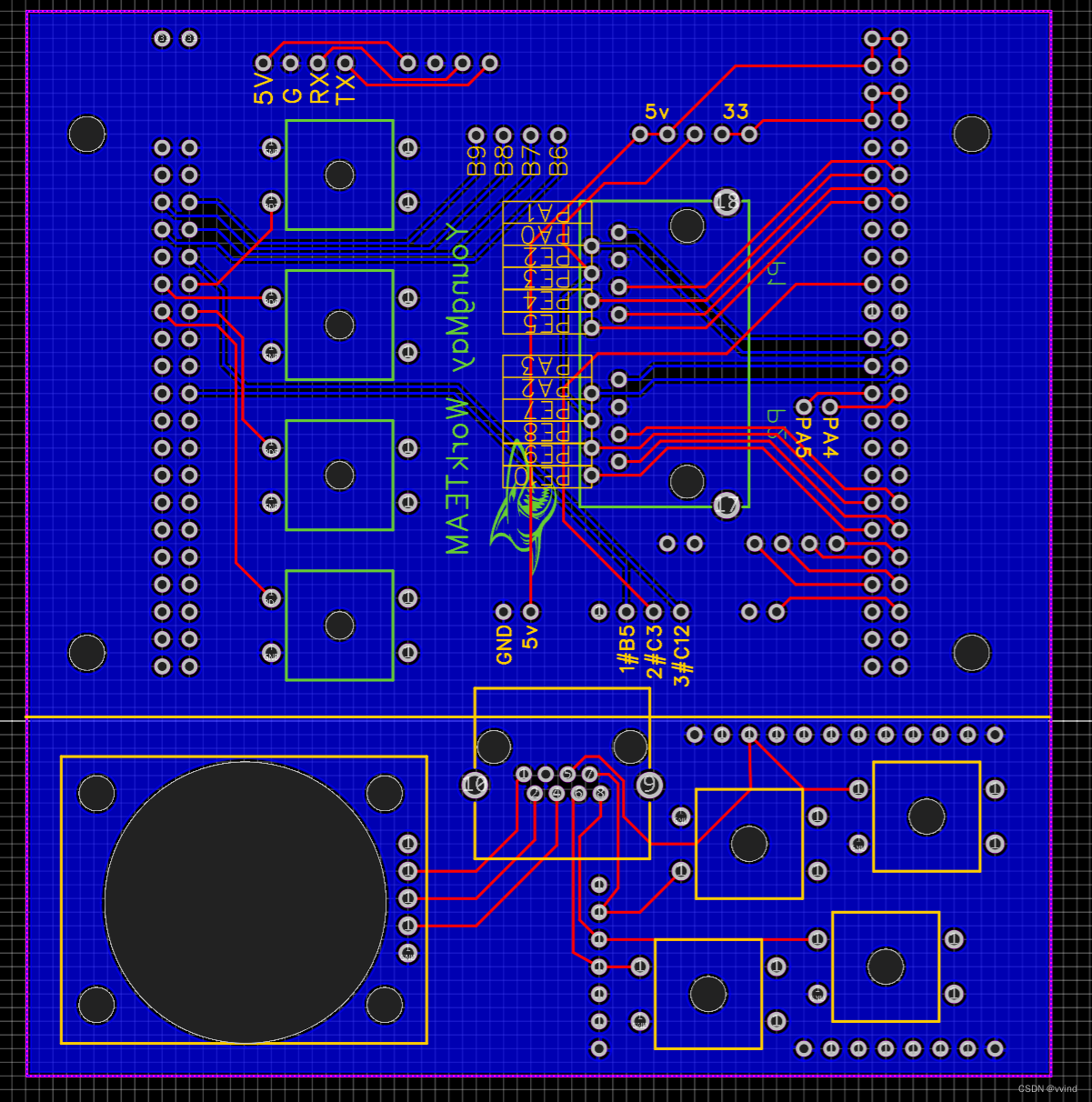

主板正面：
要从中间裁开，上半段放主板，下半段做手柄。

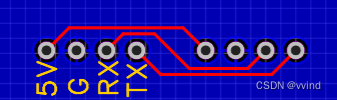

↓这个地方把调试的引脚延伸一下，以方便从侧面连接：

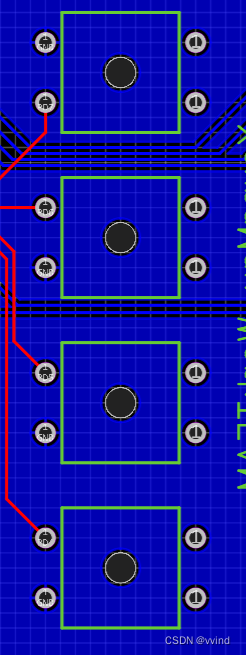

↓主板上预留4个按钮。方便操作：

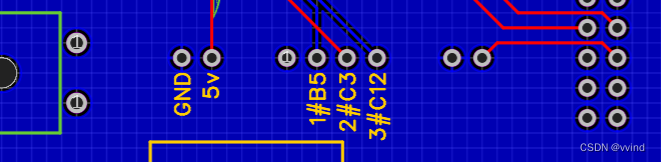

↓这三组插座分别对应电源，WS2812灯带，横竖控制开关。因为灯带比较多，所以分为3组。分别使用STM的SPI1/SPI2/SPI3。

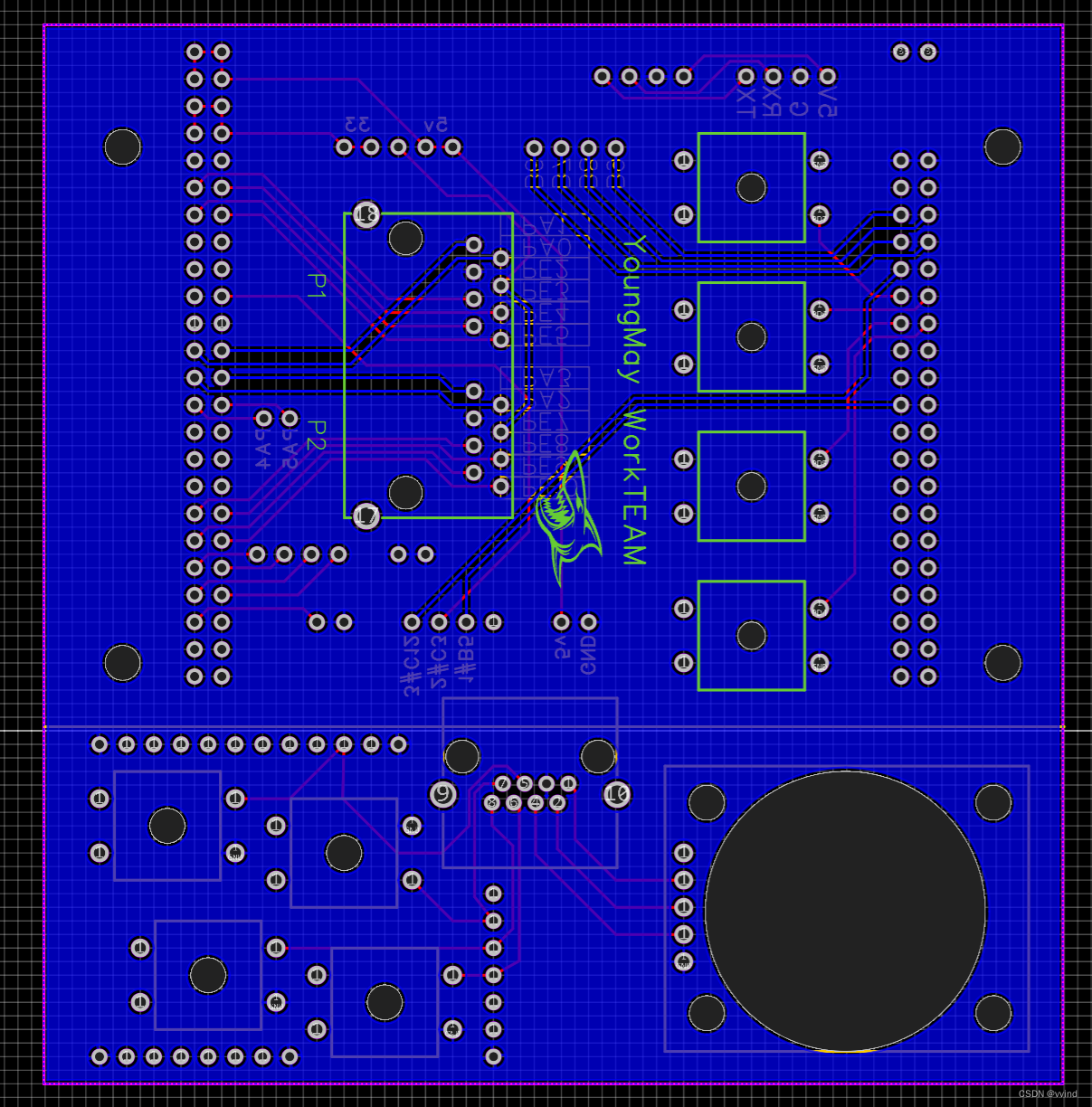

↓PCB背面：
STM32学习笔记二：WS2812制作像素游戏屏（电路设计）
于 2023-12-08 10:30:50 首次发布
本文介绍了如何利用嘉立创的免费PCB打样服务，结合STM32开发一款带有WS2812灯带的像素游戏屏，涉及主板设计、电源接口、LED控制等内容。
