W801学习笔记八：HLK-W801制作学习机/NES游戏机(外壳)

等了两天，终于拿到了PCB。

注意：

1、按钮中心的开孔，是为了在面板打洞时定位用的。

2、LCD后面会紧贴PCB，所以除了按钮外，所有零件都焊接在背面。

3、电源电池的正负极千万不要弄错，有可能烧板。

4、W801的USB口紧贴边缘，在侧边开孔后即可充电和调试。

5、LCD的背面有些零件，所以要在PCB上对应位置开一些孔。

正式焊接之前，先用一块PCB（一般打样给5块板）焊接插座试一下，否则如果有问题，拆除很麻烦。

正是焊接时，所有模块都是紧贴PCB的，所以整体上可以做得很薄。

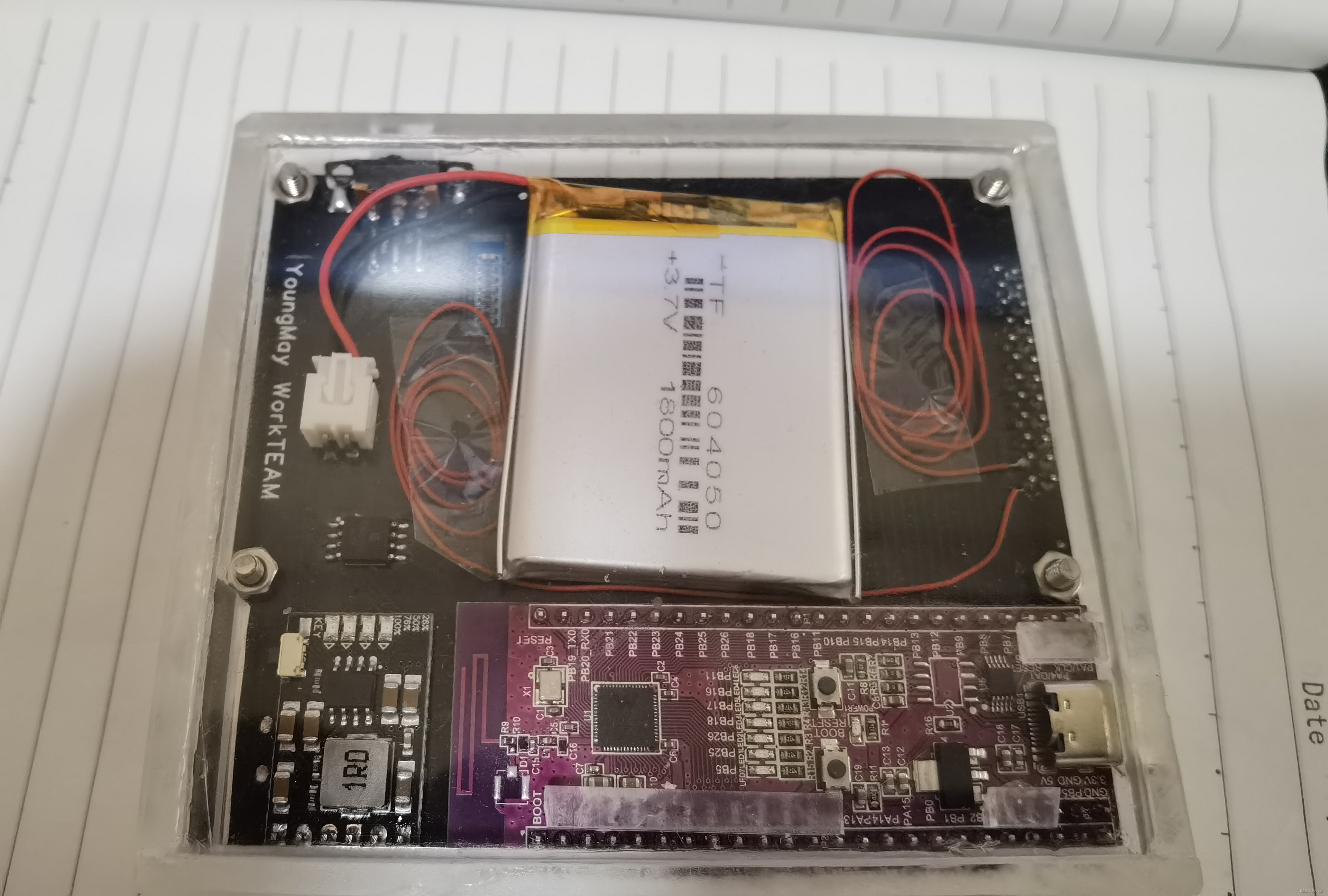

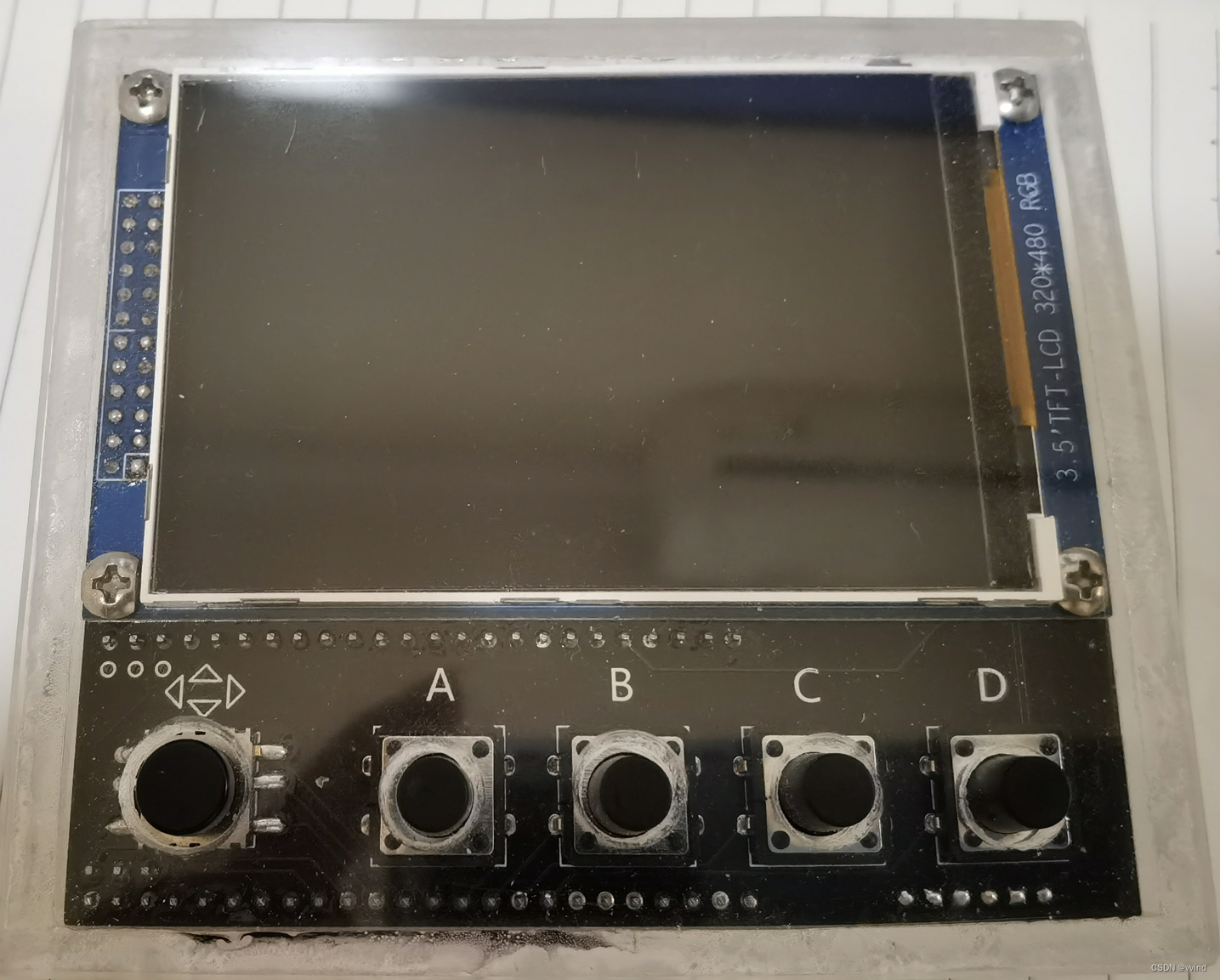

成品效果：
