这篇博客介绍了如何使用51单片机进行LED闪烁实验。通过在Proteus仿真软件搭建电路，包括时钟、复位和LED+电阻电路，并详细说明了元件属性设置。在keil软件中编写程序，定义引脚并实现LED的周期性闪烁。实验强调了单片机的作用和实际操作中的注意事项。

点亮一个LED，这是单片机的一个最简单的入门实验。能让你初步了解到单片机的作用。（因为简单就只在仿真软件上给大家看一下）

先给大家看一下仿真软件的电路（软件为Proteus）

左侧为时钟电路和复位电路，右侧便是我们的实验电路。

实验电路：一个LED灯+100电阻
（因为LED电压电流很小，所以必须加一个电阻限流一下，在现实试验中我们也得加个电阻，不要太大也不能太小，不然起不到作用）
右击晶振点击属性改12KHz，LED段的电阻同样点开属性改为100，其余的话数值可以不用改动。
单片机下载程序，只要右击单片机进入属性找到程序文件夹中的后缀名为.hex，确定就好。
在这里插入图片描述
上图是在仿真软件中需要用到的元件，点击元件模式——再点P标志——搜索（框中的元件名），
AT89C51RC2：单片机
BUTTON：按键
CAP：电容
CRYSTAL：晶振
LED-GERRN：LED灯（绿色）
RES：电阻

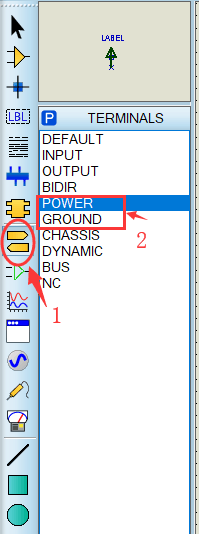

上图是电源的选择，点击终端模式——框中的POWER和GROUND分别为VCC和GND，也就是5V电源和地线。

接下来是程序部分（软件为keil）

#include"reg51.h"	//定义头文件

sbit led=P2^0; 	   //定义引脚

void delay(unsigned char i)	  //延时函数   i=1时 延时10us
{
    while(i--);
}

void main()		 //main代表主函数，程序执行的部分
{
	led=0;
	while(1)	//代表这循环
	{
		led=~led;  //~表示之前的值取反，即0变1 1变0
		delay(100);	 //延时，使得led灯闪烁
	}
}

首先定义一下引脚，在仿真软件中我们LED连接着单片机的P2^0，且LED的负极连接着单片机，因此引脚必须输出低电平，才能点亮LED 。在主函数中，先使led=0，此时灯亮，进入while循环，led取反，led=1，灯不亮，delay延时1ms，再对led取反，由此反复，我们就看到了led闪烁的情况。

（PS：软件在编写完成后必须在设置中设置震荡为12KHz，在.hex那个打上勾后才能输出我们要的文件格式）
