面向对象分析与设计——ATM系统用况图及文档

ATM系统设计相关文档：

1. ATM系统问题陈述：https://blog.youkuaiyun.com/visionzheng/article/details/80710412
2. ATM系统词汇表：https://blog.youkuaiyun.com/visionzheng/article/details/80710555
3. ATM系统用况图及文档：https://blog.youkuaiyun.com/visionzheng/article/details/80710629
4. ATM系统分析类图及文档：https://blog.youkuaiyun.com/visionzheng/article/details/81023182
5. ATM系统顺序图及文档：https://blog.youkuaiyun.com/visionzheng/article/details/81023252
6. ATM系统活动图及文档：https://blog.youkuaiyun.com/visionzheng/article/details/81023375
7. ATM系统设计类图及文档：https://blog.youkuaiyun.com/visionzheng/article/details/81023469

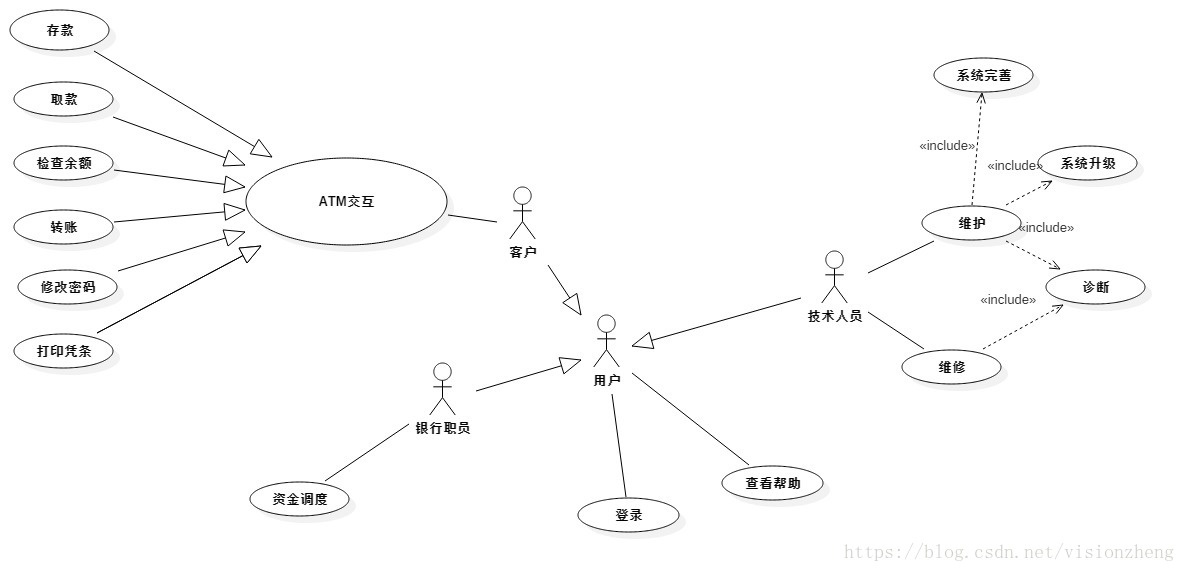

                                            ATM系统用况图

一、图形文档：

二、文字描述

1. 修改密码

1.1 简述

此用例描述用户如何修改银行卡密码。

1.2 事件流

1.2.1 基本流

进入主界面后，客户点击“修改密码”按键进入修改密码界面。系统提示输入旧密码，新密码，确认新密码，如果旧密码错误，或两次新密码输入不相同，则需返回修改密码界面重新输入。若密码修改正确，则给出返回主页，取卡等操作选项供用户选择。

1.2.2 可选流

1.2.2.1 取消修改密码

用户取消修改密码，系统回到主界面。

1.2.2.2 旧密码错误
    系统提示密码错误，提示用户重新输入或者取消回到主菜单。用户输错三次密码则系统吞卡，冻结账户。

1.2.2.3 两次输入密码不一致
    系统提示用户两次输入密码不一致，重新输入，用户可重新输入或者回到主菜单。

1.3 特殊条件

无。

1.4 前提条件

    用户正确插入银行卡并登录了ATM系统。

1.5 后置条件

若密码修改正确，则给出返回主页，取卡等操作选项供用户选择。若密码修改失败，则自动退回主界面。

1.6 拓展点

无。



2. 转账

2.1 简述

此用例描述用户如何在ATM系统上进行转账操作。

2.2 事件流

2.2.1 基本流

进入主界面后，客户点击“转账”按键进入转账业务界面，系统提示输入转账账户和转账金额，点击确定，按照页面提示输入密码，ATM系统验证密码的正确性，如果密码错误，则出现错误提示并返回密码输入页面，若密码正确，将跳转至信息确认界面，若显示的转账账户、转账金额错误，则点击返回进行修改，若信息准确无误，点击转账。待转账成功以后，页面显示打印凭条、返回主页、取卡等选项供客户选择。

2.2.2 可选流

2.2.2.1 取消转账

用户取消转账，系统回到主界面。

2.2.2.2 输入密码错误
    系统提示密码错误，提示用户重新输入或者取消回到主菜单。用户输错三次密码则系统吞卡，冻结账户。

2.2.2.3 转账账户银行卡卡号错误
    系统提示用户所输入的银行卡卡号错误，请重新输入，退回到转账界面。

2.2.2.4 转账金额出错
    系统提示此卡余额不足或者转账金额超出限额，提示用户重新输入，并回到转账界面。

2.3 特殊条件

无。

2.4 前提条件

    用户正确插入银行卡并登录了ATM系统。

2.5 后置条件

转账成功以后，页面显示打印凭条、返回主页、取卡等选项供客户选择。

2.6 拓展点

无。
