USB-SPI Block模式传输数据图解

最新推荐文章于 2024-09-09 14:56:07 发布
原创 最新推荐文章于 2024-09-09 14:56:07 发布 · 置顶 · 429 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文深入探讨USB-SPI Block模式的数据传输过程，通过图文并茂的方式解析从USB设备到SPI接口的数据流动路径，帮助读者理解这两种接口之间的通信机制。

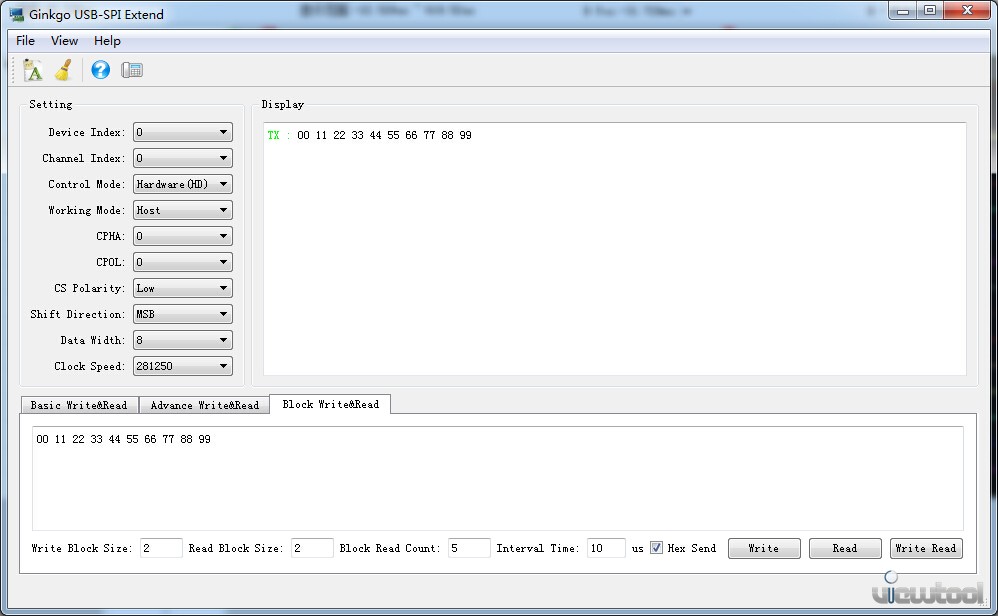

软件设置：

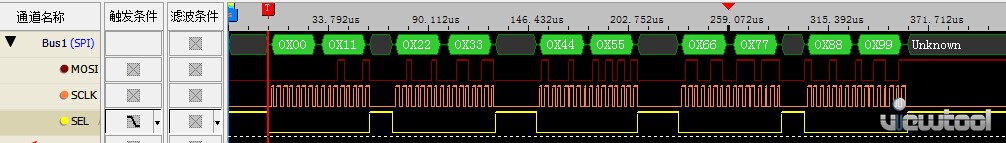

实际波形：
说明：
这个是VSI_BlockWriteBytes函数输出的波形，其中BlockSize=2，BlockNum=5，由波形图可知，数据分BlockNum次发送出去，每次发送BlockSize字节数据，然而上位机端只需要调用一次函数。

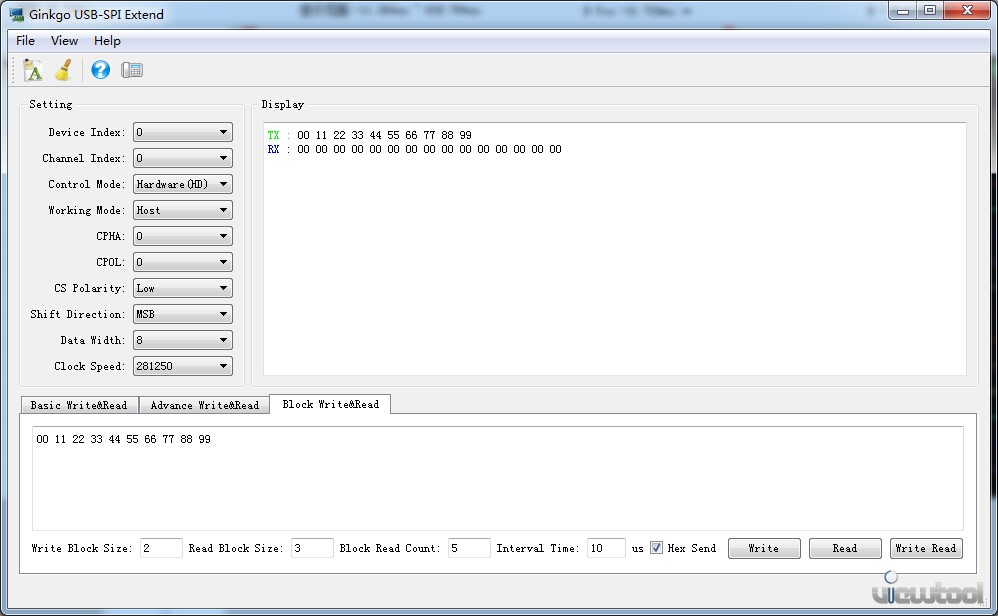

软件设置：

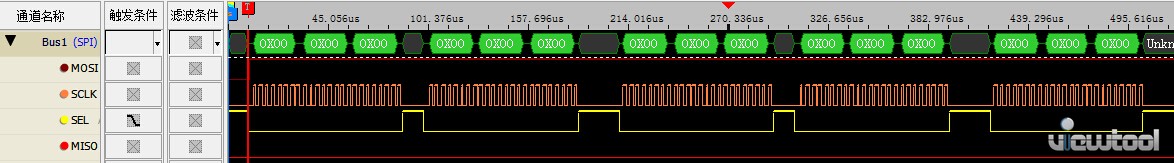

实际波形：
说明：
这个是VSI_BlockReadBytes函数输出的波形，其中BlockSize=3,BlockNum=5,由波形图可知，数据分BlockNum次读取，每次读取BlockSize字节数据，然而上位机端只需要调用一次函数。

软件设置：
