Ginkgo SPI适配器支持主从两用。下面是主设备向从设备发送数据和从设备向主设备发送数据的演示:
硬件:Ginkgo SPI适配器;
软件:Ginkgo USB-SPI适配器 Extend软件
连接:
SPI主 SPI从
P11(SPI_SEL0)< - > P11(SPI_SEL0)
P13(SPI_SCK)< - > P13SPI_SCK)
P15(SPI_MISO)< - > P15(SPI_MISO)
P17(SPI_MOSI)< - > P17(SPI_MOSI)
P19(GND)< - > P19(GND)
引脚布局:
详细信息请下载:Ginkgo产品引脚接线图

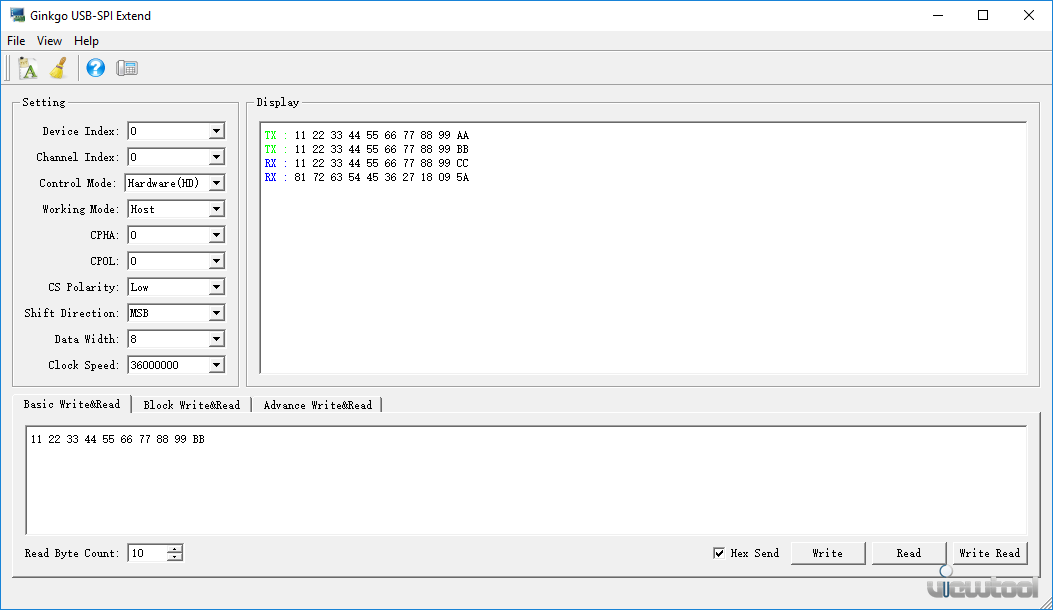

主机配置和发送/接收数据:
点击“写入”数据后,再点击从端“读取”数
