http://www.cnblogs.com/justinwong/archive/2011/06/09/2076793.html

自我感觉对anchor的理解没问题了，但今天被另外一个问题纠结进去了，这里先做小总结，后面会说到那个问题。

假设有一个CCSprite A，则：

1. anchor是一个CGPOINT，取值在(0.0f, 0,0f) 到 (1.0f, 1.0f)之间。

2. (0.0f, 0.0f)是这个CCSprite矩形区域的左下角，(1.0f, 1.0f)是右上角。

3. anchor决定了这个sprite的position指的是图片中哪个部分的位置，比如anchor在(0.0f, 0.0f)，position在(100, 100)，则这个sprite的左下角将被放在(100, 100)。

4. anchor决定对这个sprite进行旋转的原点。

5. anchor决定了对这个sprite进行缩放的原点。

问题来了，假设有一个CCSprite B，且A是B的child。

那么当a.position为(0,0) ，且A和B的anchor都是(0.5f, 0.5f)的时候，A会在B的什么位置呢？

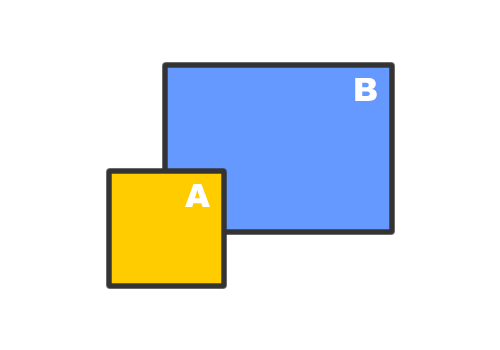

我当时脑子里想的是A的图片的中心在B的图片的中心，但却不是这样，正确结果是下图这样：

废了半天劲，其实就是一个概念上被混淆了，那就是我理所应当的认为B的anchor会是A的position的原点(基点)，而实际A的position的原点不受B的anchor的影响，一律都在左下角。

这也就是为什么，我们要在Layer中心创建一个sprite时，要计算winSize，并把position设置为winSize宽高为一半了。

今天使用了大量CCLayerColor为容器嵌套做UI，发现了另外一些问题，就是CCLayer的anchor与CCSprite的区别：

1. CCLayer的anchor不会影响这个layer的position是自己的哪个角放在父容器上，也就是说，无论CCLayer的anchor为何值，position的值都是这个CCLayer的左下角的位置。

2. 除了1以外，CCLayer的anchor的功能和CCSprite相同。

下面是尝试用的代码，通过修改几个参数值可以很快的了解anchor:


   -
   (
   id
   ) init
{

   //
    always call "super" init

   //
    Apple recommends to re-assign "self" with the "super" return value



   if
   ( (self
   =
   [super init])) {

        CCSprite
   *
   lvSprite
   =
    [CCSprite spriteWithFile:
   @"
   "
   ];
        lvSprite.anchorPoint
   =
    ccp(
   0.0f
   ,
   0.0f
   );

   //
           lvSprite.position = ccp(100.0f, 100.0f);


           lvSprite.scale
   =

   0.5f
   ;
        [self addChild:lvSprite];
        CCLOG(
   @"
   Layer.anchor.x = %f, Layer.anchor.y = %f
   "
   , self.anchorPoint.x, self.anchorPoint.y);
        CCLOG(
   @"
   Layer.position.x = %f, Layer.position.y = %f
   "
   , self.position.x, self.position.y);
        CCLOG(
   @"
   Sprite.anchor.x = %f, Sprite.anchor.y = %f
   "
   , lvSprite.anchorPoint.x, lvSprite.anchorPoint.y);
        CCLOG(
   @"
   Sprite.position.x = %f, Sprite.position.y = %f
   "
   , lvSprite.position.x, lvSprite.position.y);


   //
           CCLayerColor *lvLayerColor = [CCLayerColor layerWithColor:ccc4(255, 0, 0, 255)];

   //
           [lvLayerColor changeWidth:100 height:100];

   //
           lvLayerColor.anchorPoint = ccp(1.0f,1.0f);

   //
           [self addChild:lvLayerColor];




    }

   return
    self;
}
