文章介绍了使用STM32F10x单片机控制光敏传感器和OLED显示屏的程序，包括GPIO配置、中断处理以及实时显示光照计数和状态。

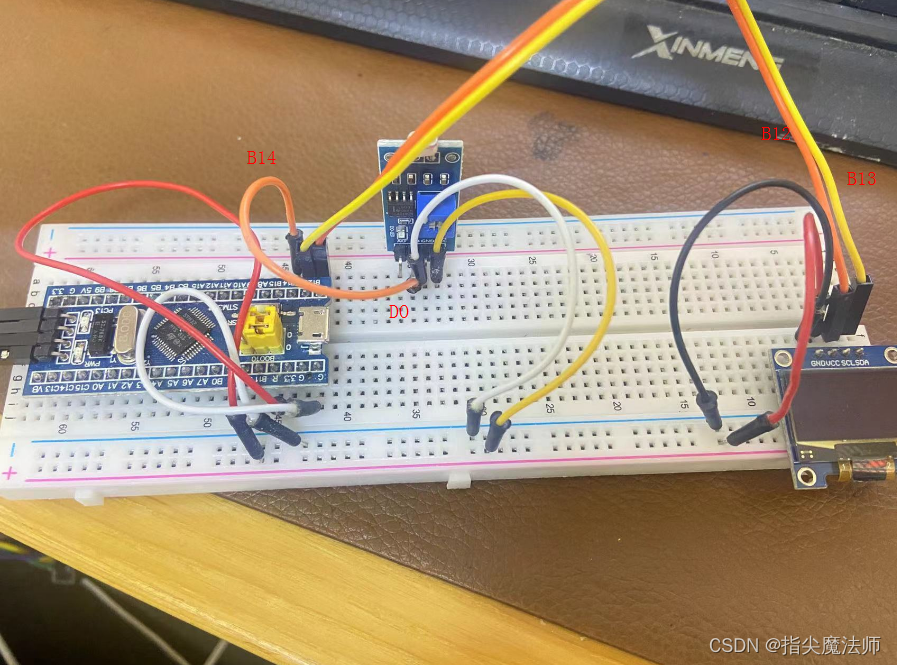

光敏传感器模块:

光敏传感模块一DO端接B14,GND接GND，VCC接VCC,AO不接。

OLED：

OLED:SCL接B12,SDA接B13

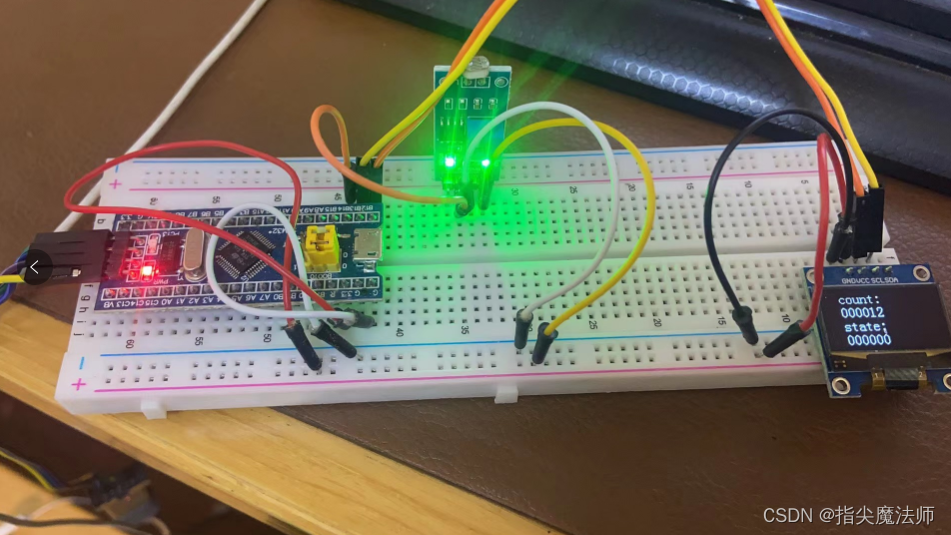

如图：

main.c

#include "stm32f10x.h"
#include "Delay.h"     //delay函数所在头文件
#include "OLED.h"
#include "LightSensor.h"


int main(void)
{
	OLED_Init();

	LightSensor_Init();

	while(1)
		{
			OLED_ShowString(1,3,"count:");
			OLED_ShowNum(2,3,get_LightSensorCount(),6);
			OLED_ShowString(3,3,"state:");
			OLED_ShowNum(4,3,get_LightSensorNum(),6);
		}
}

LightSensor.c

#include "stm32f10x.h"
#include "Delay.h"

uint16_t  LightSensorCount;
uint16_t flag;

//初始化LightSensor
void LightSensor_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);  //设置时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);  //配置AFIO中断引脚

	GPIO
