MPLS基本结构是怎样的？—Vecloud微云

基本结构从两方面来说，MPLS分为网络结构和体系结构。

一、网络结构，将MPLS将其处于MPLS域的路由器进行分类：LSR和LER。

LER：位于MPLS域边缘、连接其他网络的LSR称为边缘路由器LER（Label Edge Router）
LSR：MPLS标签交换和报文转发的网络设备称为标签交换路由器LSR（Label Switching
Router）IP报文进入MPLS网络时，MPLS入口的LER分析IP报文的内容并且为这些IP报文添加合适的标签，所有MPLS网络中的LSR根据标签转发数据。当该IP报文离开MPLS网络时，标签由出口LER弹出。
IP报文在MPLS网络中经过的路径称为标签交换路径LSP（Label Switched Path）。LSP是一个单向路径，与数据流的方向一致。

如图，LSP的入口LER称为入节点（Ingress）；位于LSP中间的LSR称为中间节点（Transit）；LSP的出口LER称为出节点（Egress）。一条LSP可以有0个、1个或多个中间节点，但有且只有一个入节点和一个出节点。
根据LSP的方向，MPLS报文由Ingress发往Egress，则Ingress是Transit的上游节点，Transit是Ingress的下游节点。同理，Transit是Egress上游节点，Egress是Transit的下游节点。

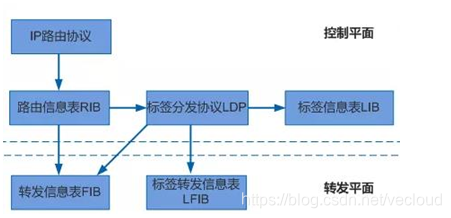

二、体系结构，分为：控制平面和转发平面

控制平面和转发平面分离的好处，就是各自出现故障时，互不影响。

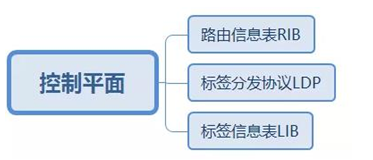

a、控制平面，就是跑路由协议的，产生和维护标签信息、路由信息。
控制平面主要包含如下信息:

路由信息表RIB（Routing Information Base）：由IP路由协议（IP Routing
Protocol）生成，用于选择路由。
标签分发协议LDP（Label Distribution
Protocol）：负责标签的分配、标签转发信息表的建立、标签交换路径的建立、拆除等工作。
标签信息表LIB（Label Information Base）：由标签分发协议生成，用于管理标签信息。

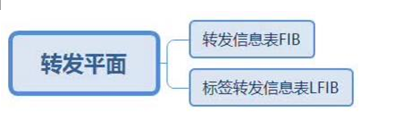

b、转发平面，专门来负责转发普通的IP报文和带有MPLS标签的报文。
转发平面主要包含如下信息：

转发信息表FIB（Forwarding Information Base）：从RIB提取必要的路由信息生成，负责普通IP报文的转发。

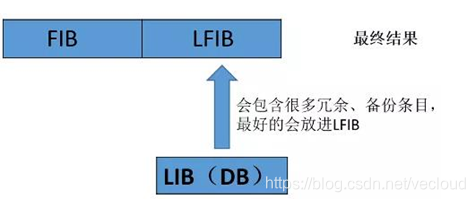

标签转发信息表LFIB（Label Forwarding Information
Base）：简称标签转发表，由标签分发协议在LSR上建立LFIB，负责带MPLS标签报文的转发。
划重点：

RIB和FIB的区别：RIB 没有标签；FIB有标签。
以上就是MPLS基本结构是怎样的介绍！
