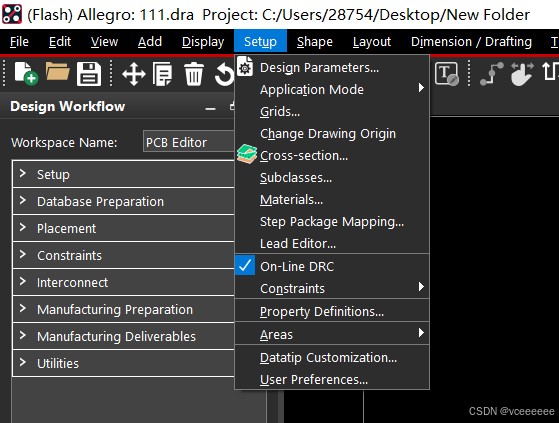

打开我们的pcb editor,在上方工具栏点击setup。
点击最下面的user preferences打开。

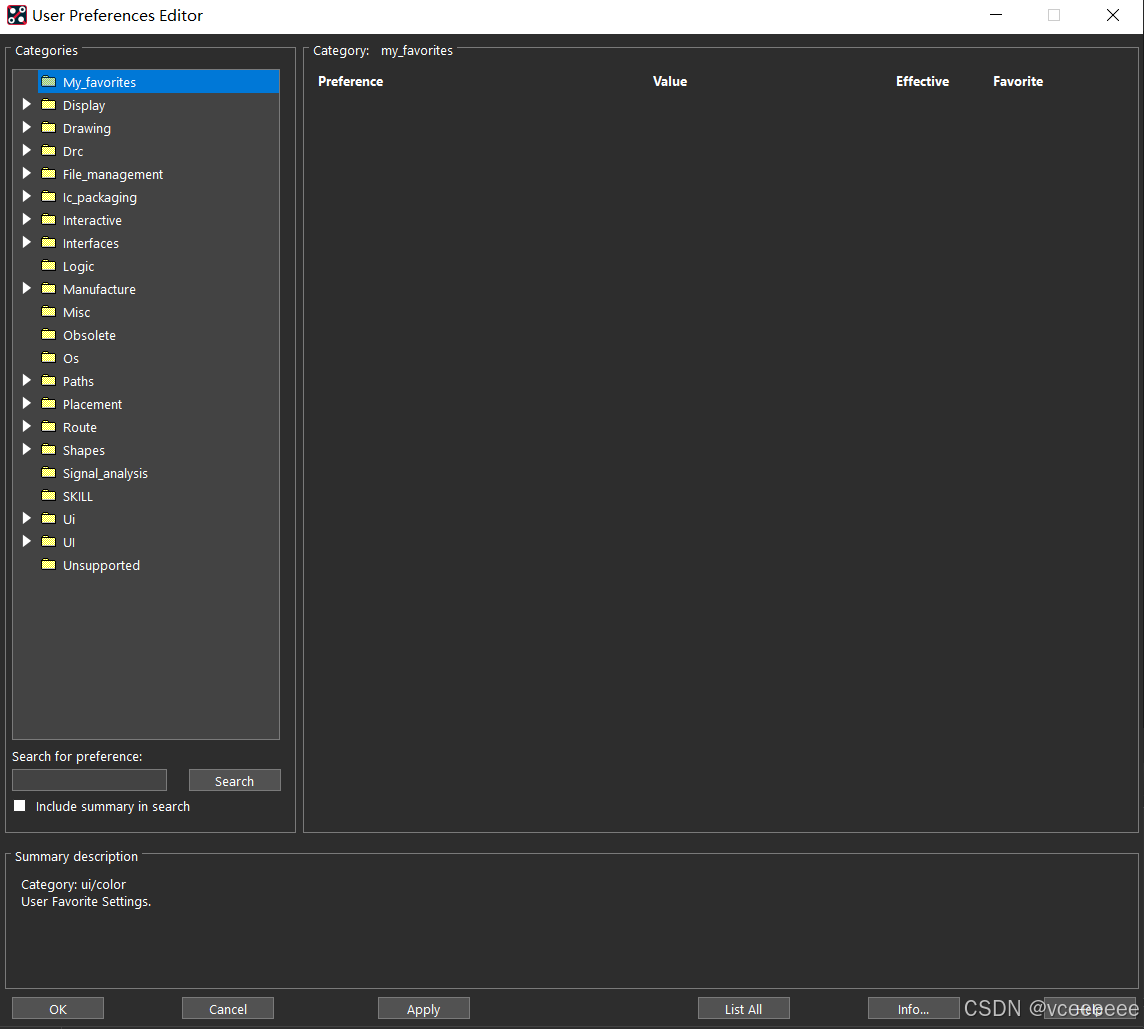

在左边这一列中找到path点击打开,点击library

在右边这里可以看到有各种路径的选择。
我们主要是选择pad path(焊盘创建后的保存位置,后续画封装调用的)
psmpath(创建好的封装的路径,后续画pcb调用的)
建议创建的焊盘和封装都放在同一个路径下,方便调用。
flash文件也是一样的,flash文件会生成一个后缀为fsm的文件,psmpath就是要指定这个文件的路径,(封装生成的文件后缀是psm)。
所以在这里这些路径都要指定,steppath是3d封装的路径,如果没有的话可以不指定。
所有路径指定完成后点击apply和ok保存再退出。
