有金属衬底的钢网如何高效设计？

在通信行业中有这么一类产品，它的 PCBA 上会装配金属衬底，用于给 PCB 导热。安装工艺是在衬底上印刷锡膏，通过工装和 PCB 装配后过回流焊，实现和 PCB 的焊接。

金属衬底基本都是用 CAD 类软件画设计图，图纸基本都是.DXF 格式。由于金属衬底要和 PCB 上的布局以及与结构配合，因此形状极不规则，而且含有很多不规则的挖空区域（见下图 1）。

图 1

金属衬底钢网开口设计有如下几个关键的技术指标：
• 开口大小
• 开口距离
• 开口和衬底外形边距离
• 开口和衬底内部挖槽边距离
• 开口面积占衬底面积覆盖率

对时间要求相对宽松的情况下，钢网厂家要想完成这类钢网设计，通常需要耗时半天以上。在追求高质高效的当下，想要快速完成符合以上技术指标的开口，用传统方式是根本做不到的。

今天我给大家介绍一下如何在 Vayo-Stencil Designer 软件（简称 Stencil Designer 软件）中高质高效的进行金属衬底的钢网设计。利用 Stencil Designer 软件强大的数据处理和开口设计能力，上述的金属衬底钢网设计在5分钟内即可轻松搞定，文末附有视频。

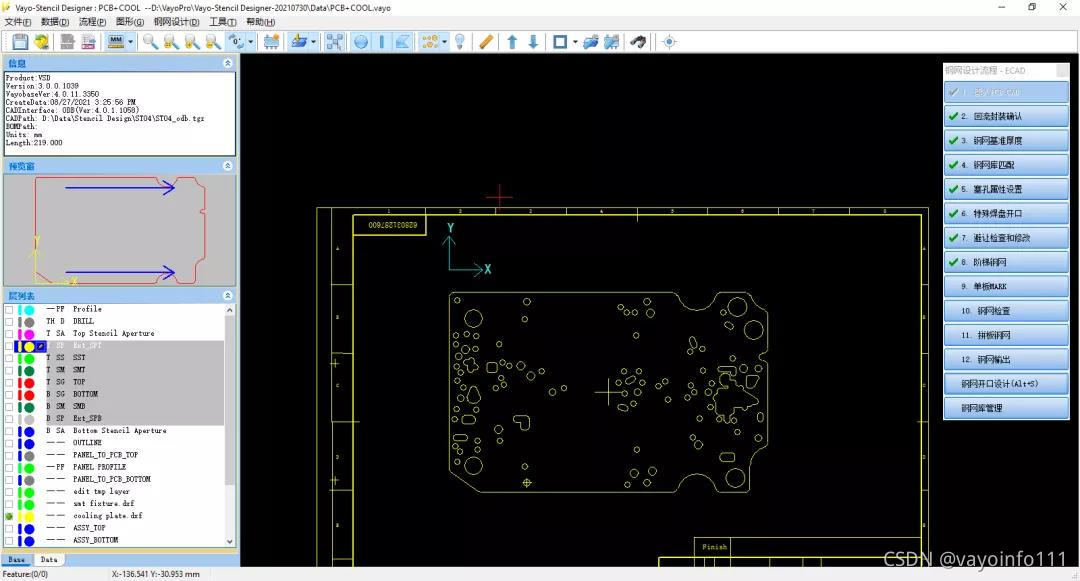

我们先把 PCB CAD、金属衬底 DXF、工装 DXF 图纸读入 Stencil Designer 软件，并完成图层对齐设置。
