ESP32+CH343P电路设计心得

最新推荐文章于 2025-10-29 16:50:57 发布
原创 最新推荐文章于 2025-10-29 16:50:57 发布 · 1k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习 #笔记 #单片机 #物联网 #stm32 #嵌入式硬件 #硬件工程

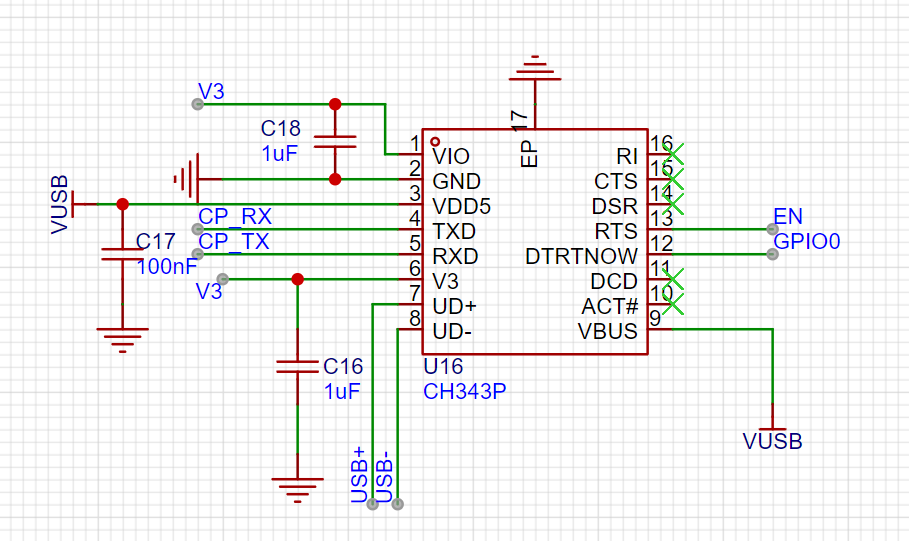

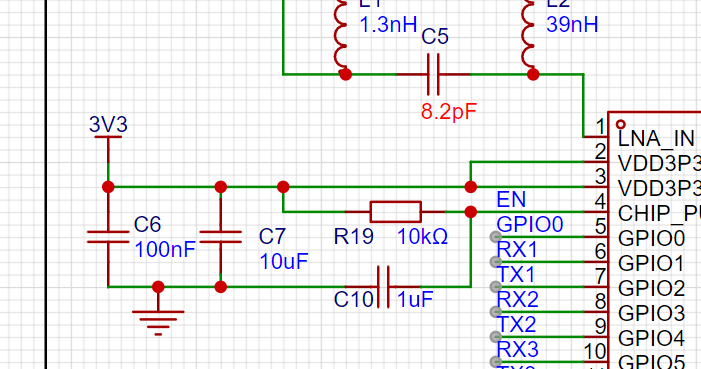

1.第一版（直接连接，无三极管，十分不推荐）

这个方案在接入Type-C的时候能自动进入下载模式与启动模式，但是如果断电，使用锂电池供电，gpio0悬空，无法进入启动模式

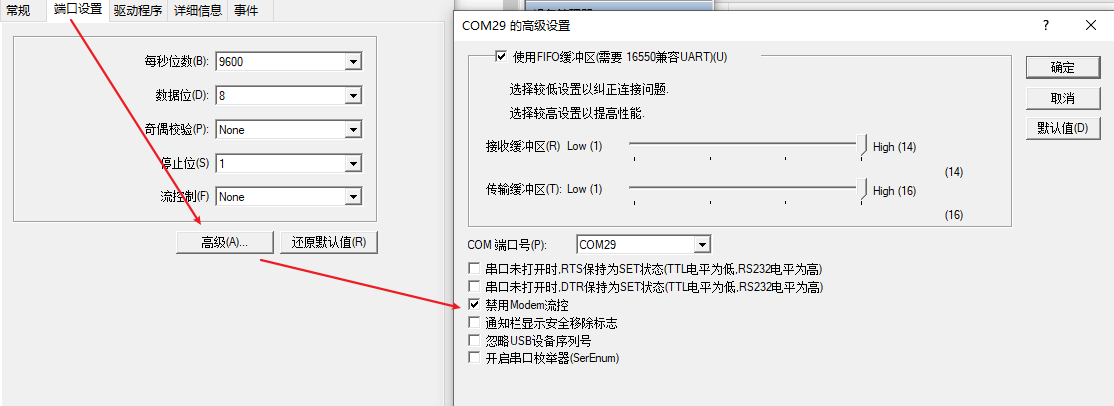

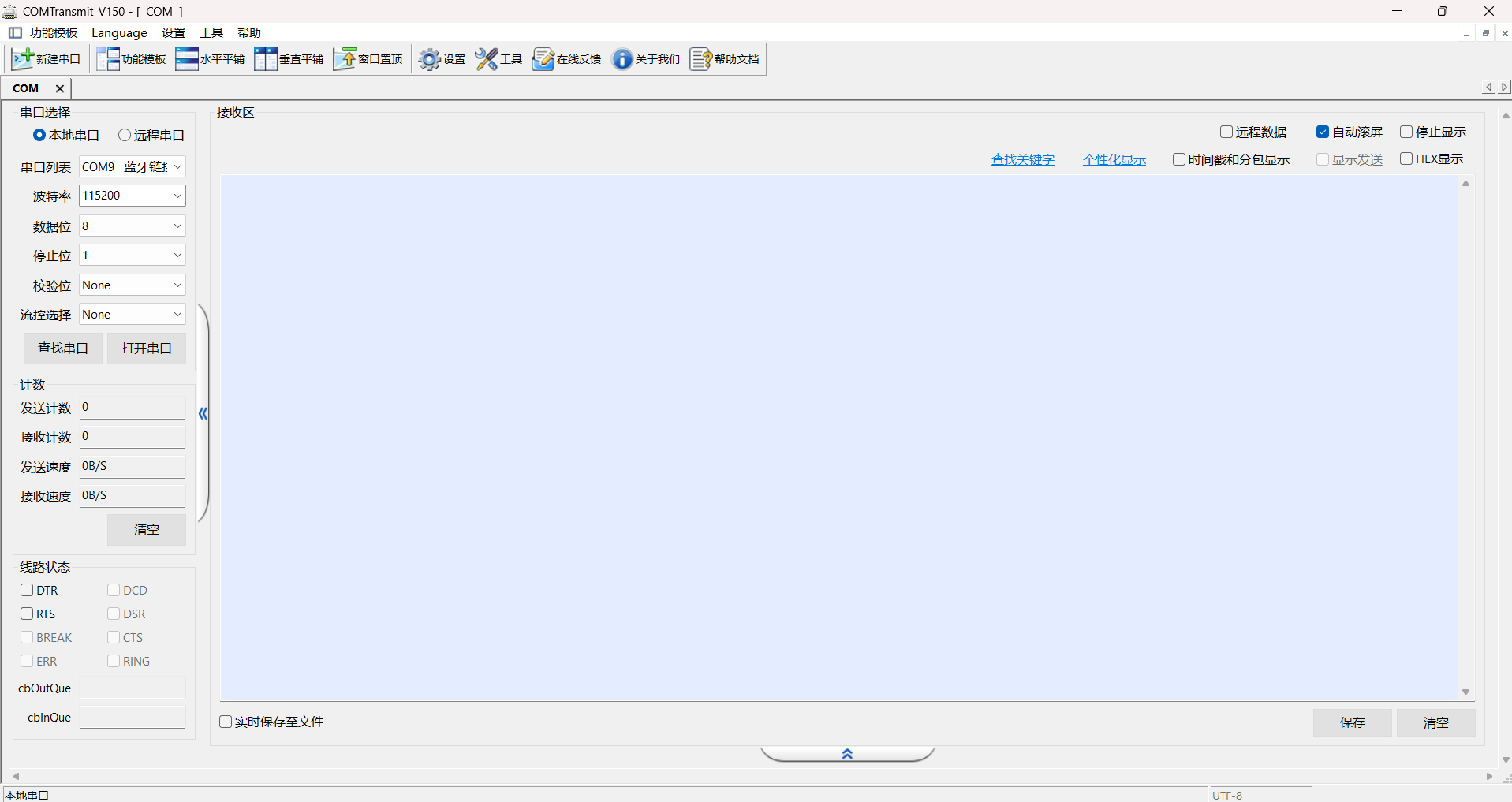

另外这个版本的设计需要在设置中打开“moden流控”，使用WCH的软件“COMTransmit”才可以进行单片机的数据调试

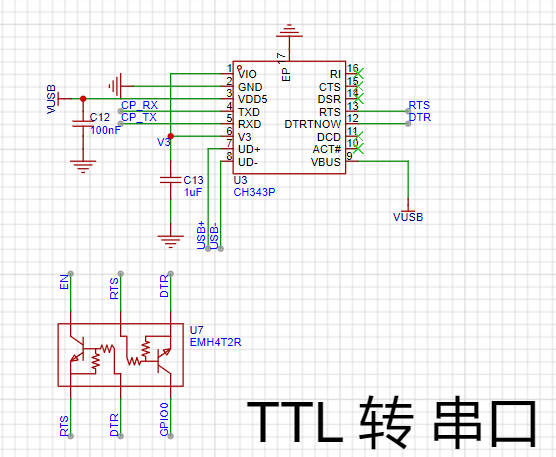

2.第二版（外接三极管）

本方案在Type-C供电与锂电池时都能进入启动模式，使用Type-C进入下载模式时，也无需外置软件，使用VSCODE中的串口调试助手即可。

另外，我们要注意检查买到的芯片是否为盗版，博主第一次购买“EMH4T2R”时就买到了假芯片，导致板子进不了下载模式，简直怀疑人生，后面在TB买了个标价贵一点的商家，换上去，发现板子能动了
