本文详细介绍了在SketchUp Layout中，施工图输出为PDF时光栅、矢量和混合模式的区别。光栅模式适用于透视图，放大后有锯齿；矢量模式则保持线条矢量状态，适合平行图、立面图和大样节点图；混合模式兼顾线条矢量和像素图片，但较消耗资源。正确选择输出模式能确保图纸质量和打印效果。
作者：活力Andrew
施工图绘画好之后，最终还是要以纸质图纸呈现
不可能直接把图丢给打印店让他们直接打印
所以需要我们将绘好的图纸输出为PDF格式
然后整合成一个文件
那如何输出我们图纸？
打开我们做好的图纸
在SketcUp模型中，有三种显示模式：光栅 矢量 混合
这里就先讲一下它们的区别
首先看下光栅模式
文件–导出–PDF图像

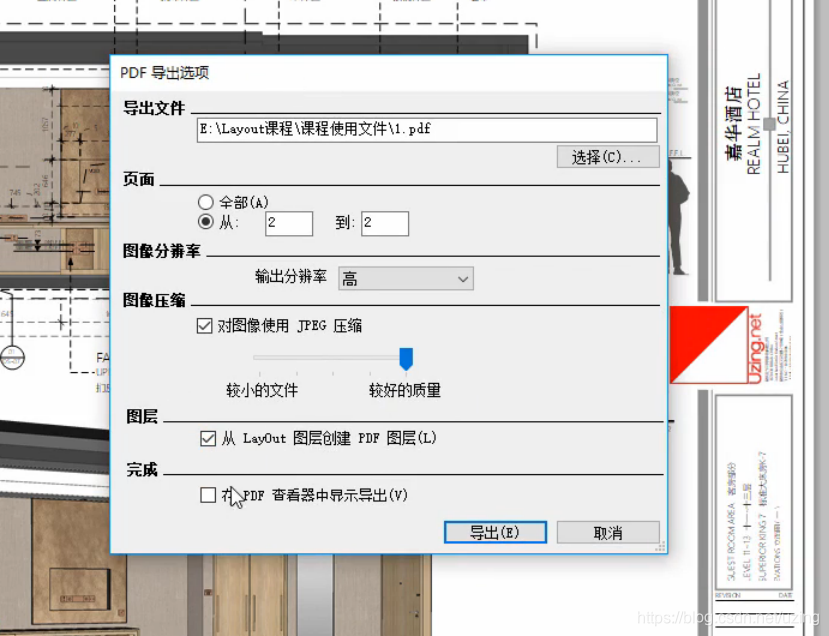

之后会跳到这样的界面（PDF导出选项）
导出文件： 存放路径
页面： 1、全部（即全部导出）2、指向导出
注：指向导出先输入后面的数字在输入前面的数字
图像分辨率： 选择高
图像压缩： 选择较好的质量
图层： 勾选-从LayOut图层创建PDF图层
完成： 不勾选
最后导出
导出之后得到这样的图像
