【ZIGBEE(CC2530)学习】5-CC2530基础实验——系统时钟配置

一、实验介绍

  CC2530设备有一个内部系统时（或称作主时钟）。该系统时钟的源既可以用16MHzRC振荡器（内部RC），也可以采用32MHz晶体振荡器（外部晶振）。时钟的控制可以通过配置相关的寄存器以达到对时钟的选择控制。

二、实验目的

1. 通过本实验了解CC2530 的时钟寄存器配置；
2. 通过本实验了解CC2530 的时钟功能的运用。

三、实验设备

3.1、硬件设备

1. ZIGBEE开发板
2. SmartRF04EB仿真器

3.2、软件环境

1. IAR Embedded Workbench for 8051集成开发环境

四、实验原理

  CC2530在正常运行的时候需要一个高频时钟信号和一个低频时钟信号。
  高频时钟信号有两个来源，分别是芯片本身有的一个16MHzRC振荡电路和外接的32MHz石英晶振，主要供给CPU，保证程序正常运行。
  低频时钟信号也有两个来源，分别是芯片本身有的一个32kHzRC振荡电路和外接的32.768MHz石英晶振，主要供给看门狗、睡眠定时器等片上外设。
  默认上电时，有内部的两个RC振荡电路提供高频和低频时钟信号。当使用串口功能时尤其是无线通信，始终必须用32MHz石英晶振提供高频信号，这是因为32MHz石英晶振可以提供一个更为精准的时钟。
  在CC2530中，两个高频时钟源可以同时起振产生高频时钟信号，而某一时刻只能有一个低频时钟源起振并且供给CC2530。
  系统高频时钟源从16MHz切换到32MHHz的步骤：

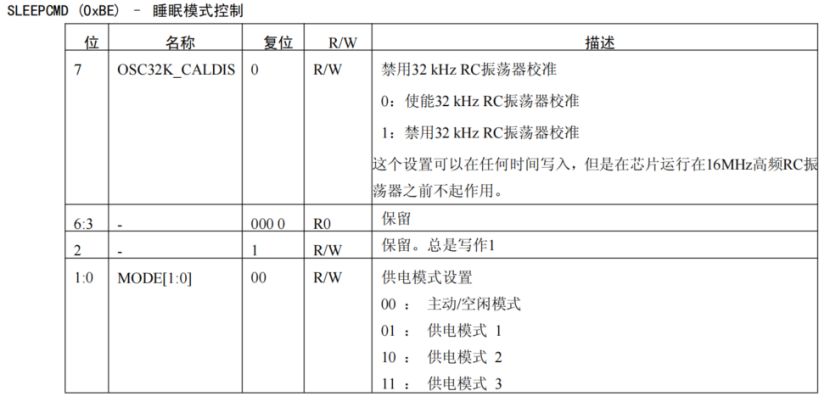

1、通过配置SLEEPCMD寄存器，让两个高频时钟源起振。用于控制CPU，保证程序正常运行。当SLEEPCMD寄存器第2位为0时，表示两个时钟源都起振。

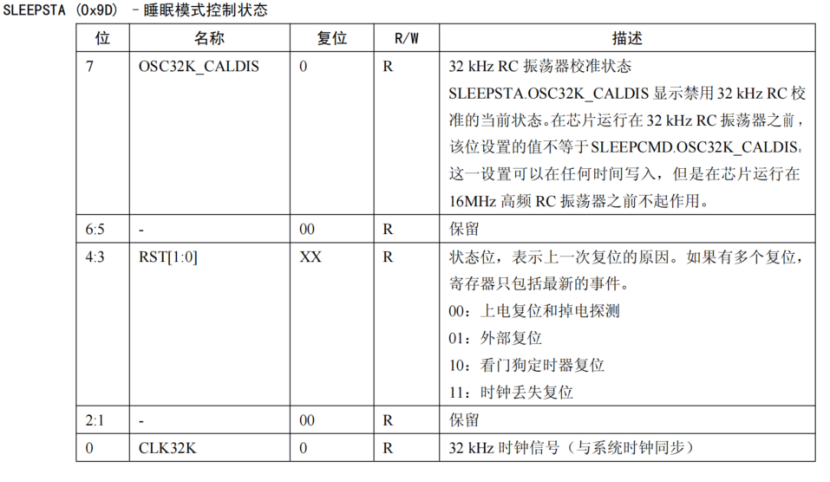

2、等待时钟源振荡稳定。通过观察SLEEPSTA寄存器第6位是否为1，为1时表示32MHz石英晶振提供的时钟源稳定。

3、进行延时大于63us。

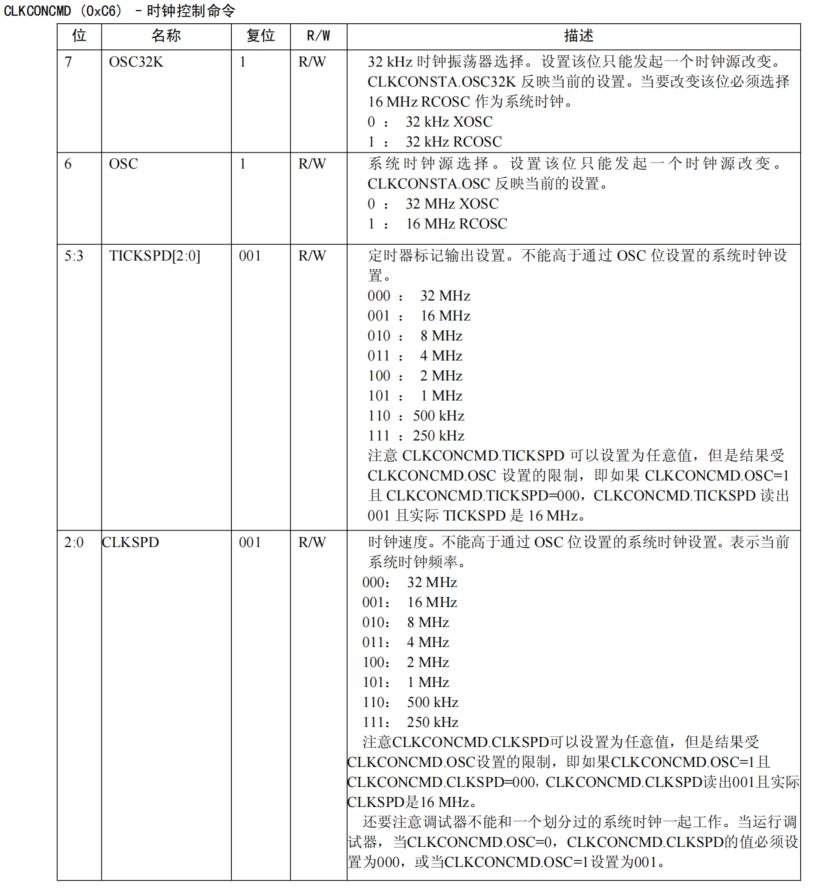

4、配置不分频输出。当CLKCONCMD寄存器后三位写入000时表示不分频输出，即32MHz输出；当写入001时表示二分频输出，即16MHz输出。

5、选中目标高频时钟源作为系统主时钟。当CLKCONCMD寄存器第6位写入0时表示设置32MHz石英晶振提供的时钟源作为系统主时钟。

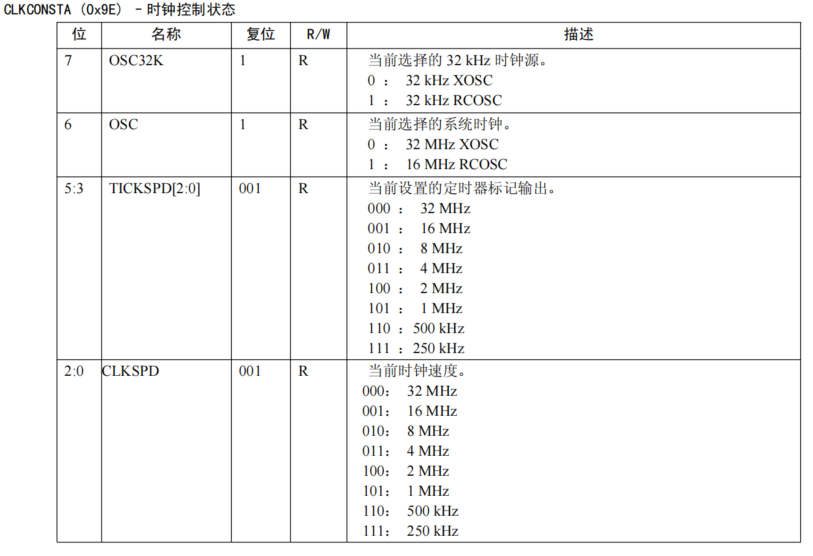

6、确认当前工作的系统时钟是否为目标时钟。如果观察到CLKCONSTA寄存器的第6位为0时表示已设置32MHz石英晶振提供的时钟源作为系统主时钟。

五、实验演示

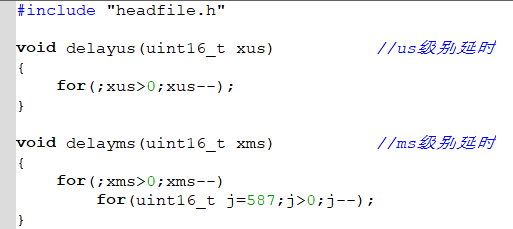

  首先分别创建delay.c和delay.h文件用于存放我们的延时函数，创建完把我们前面写的延时函数也放到delay.c文件。再简单的写一个us级别的延时函数：

void delayus(uint16_t xus)          //us级别延时
{
    for(;xus>0;xus--);
}

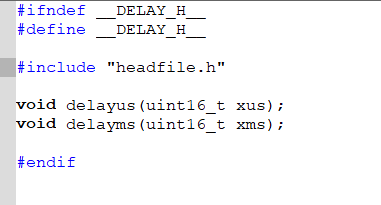

  还有delay.h文件：

#ifndef __DELAY_H__
#define __DELAY_H__

#include "headfile.h"

void delayus(uint16_t xus);
void delayms(uint16_t xms);

#endif

  接下来是时钟转换。也是分别创建clk32m.c和clk32m.h文件。

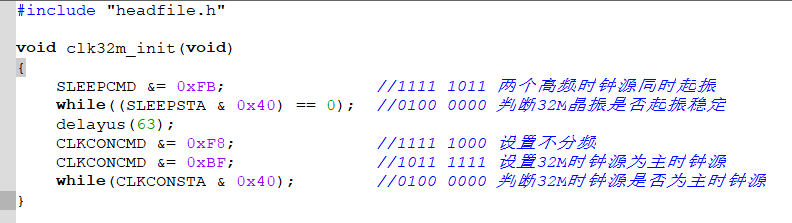

  整合起来：

void clk32m_init(void)
{
    SLEEPCMD &= 0xFB;               	//1111 1011 两个高频时钟源同时起振
    while((SLEEPSTA & 0x40) == 0);  		//0100 0000 判断32M晶振是否起振稳定
    delayus(63);
    CLKCONCMD &= 0xF8;              	//1111 1000 设置不分频
    CLKCONCMD &= 0xBF;             	 //1011 1111 设置32M时钟源为主时钟源
    while(CLKCONSTA & 0x40);        	//0100 0000 判断32M时钟源是否为主时钟源
}

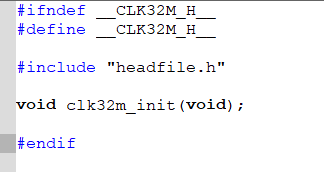

  然后是补充clk32m.h文件：

#ifndef __CLK32M_H__
#define __CLK32M_H__

#include "headfile.h"

void clk32m_init(void);

#endif

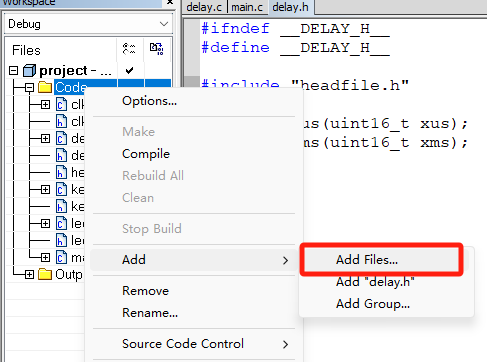

  最后是把delay.c、delay.h、clk32m.c、clk32m.h文件给加入到工程的Code文件里就可以了。

  现在我们来检验一下。
  当不转换时，我们编写程序使LED在0.5s闪烁：

void main(void)
{
    led_init();
    while(1)
    {
        led_proc(1,1);
        delayms(500);
        led_proc(1,0);
        delayms(500);
    }
}

  观察现象后加入我们的时钟源转换函数：

void main(void)
{
    led_init();
    clk32m_init();
    while(1)
    {
        led_proc(1,1);
        delayms(500);
        led_proc(1,0);
        delayms(500);
    }
}

  可以明显观察到，LED的闪烁时间加快了一倍，这时候就说明时钟源已成功切换。
