今天分享MT6166数据表的部分资料，供大家学习和工作中参考，资料比较齐全，只分享以下的部分资料



MT6166概述

MT6166是以高速2G/3G-FDD/TDD多模式智能手机为目标的射频收发器。平板电脑植入40nm CMOS。RF收发器功能完全集成。MT6166为基带芯片，用来合成即将发射的基带信号，或对接收到的基带信号进行解码

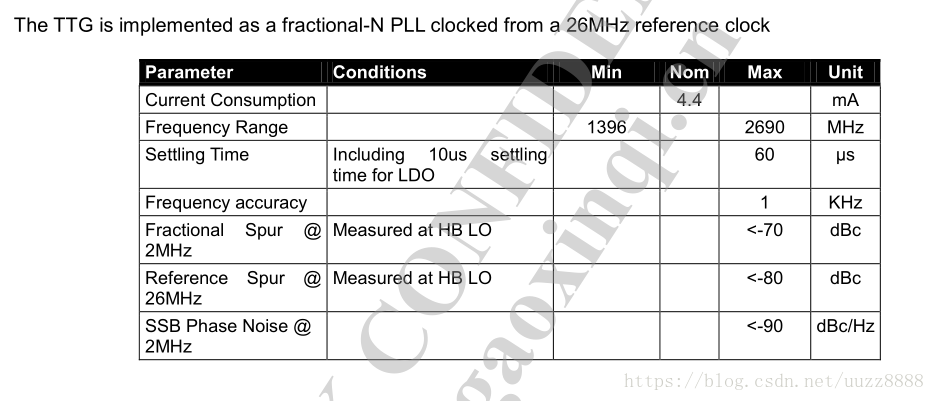

这是一个PLL，用于产生某些校准模式的测试音。

1、用于图像抑制校正的接收机输入反馈

2、对功率探测器PIN（PDET）的反馈作为接收机增益校准的校准音调



此外，该PLL还产生用于其他目的的时钟：

1、TX动态数字26M时钟。

2、26M用于TX检测ADC。

3、216TX数据通道416M。

4、104m的RC CAL。

图一

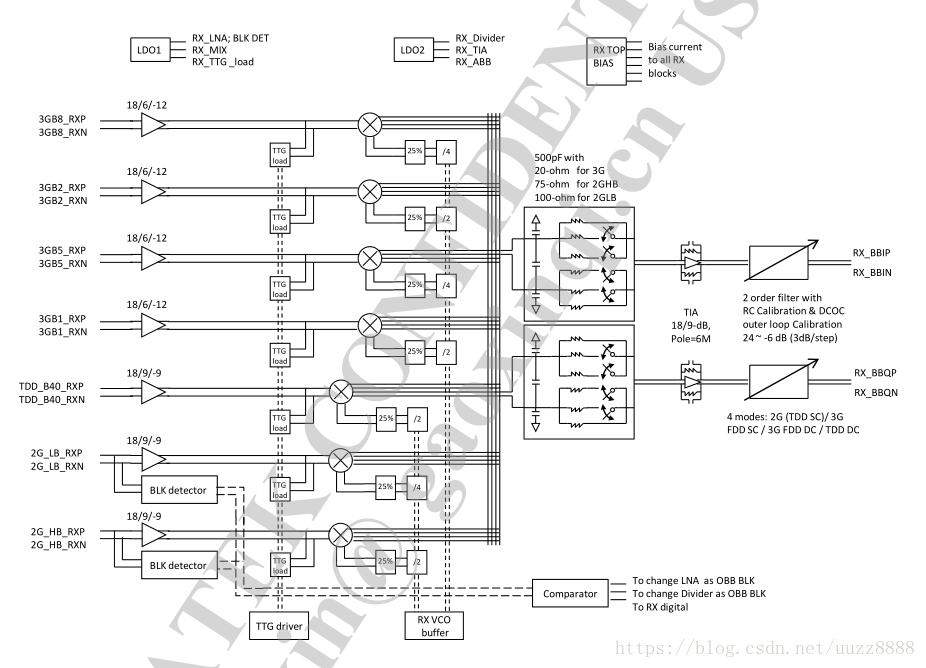

MT6166接收机：

直接转换/LIF接收机包含支持单接收器的全部接收器链的所有有源电路。小区（SC）/双小区（DC）3G WCDMA、3G TDSCDMA和2G GSM/GPRS/EDGE（GGE）模式接收。这个路径包含总共7个LNA（Low Noise Amplifier）。前4个LNA支持3G BAND1／2/3／4/5／6/8／9；第五LNA支持TDD B40；最后2个LNA支持GGE低频带（GSM850／900）和GGE高频带（DCS1800／PCS1900）。GGE高频段低噪声放大器也支持TDD B33／B34／B39。

图二



接收器也可用于支持双通话操作的平台中。在双对话应用程序中，前4个LNA还通过联合显带来支持TDD B33／B34和2G带。如表中列出的，有8个单会话和双对话应用场景。3线控制用于选择这些方案中的一种正常操作。所有的LNA都有平衡的输入，并且是完全集成的。正交LO信号是由分频产生的。

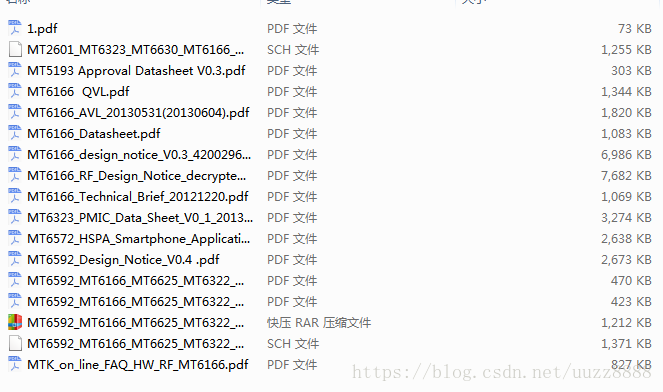

MT6166芯片资料，设计原理图和设计表的更多资料可以在U创技术论坛可以找到下载：

原文链接：https://bbs.usoftchina.com/forum-258-1.html

图三



用于高频（HB）LNA的BY-2分频器和用于低带（LB）LNA的分频4分频器。射频信号是

下变频高/低带正交直接下变频混频器。模拟基带滤波器是具有可编程传递函数和增益控制的低通滤波器。此外，它包含一个RC校准。电路和直流偏移消除电路（DCOC）。低通滤波器被配置为第二阶北海。3G FDD SC，3G FDD DC，TDD DC和GGE模式的滤波器。接收机电源开/关序列，低噪声放大器/频带选择，包括LNA、混频器和模拟基带和DCOC定时的总接收机增益由数字电路。此外，IQ校准是通过注入由测试产生的偏移频率测试音来完成的。

音调发生器（TTG）进入RX混频器。可以在DB中添加附加的IQ失衡跟踪。在不改变接收机设计的情况下。该校准方案的定时和控制也由L1控制。软件和数字电路。
