用Wireshark了解计算机网络的数据链路层、网络层、传输层以及应用层

准备

了解 Wireshark 的基本使用：

1.选择对哪块网卡进行数据包捕获
2.开始/停止捕获
3.了解 Wireshark 主要窗口区域
4.设置数据包的过滤
5.跟踪数据流
参考

1. 官方文档
2. Wireshark抓包新手使用教程.

数据链路层

一、熟悉 Ethernet 帧结构
使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、字段等。
步骤：
1、打开Wireshark，勾选WLAN网卡，点击Start，启动抓包。
2、wireshark启动后，wireshark处于抓包状态中。

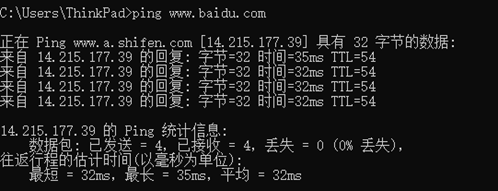

3、执行需要抓包的操作，如在cmd窗口下执行ping www.baidu.com。

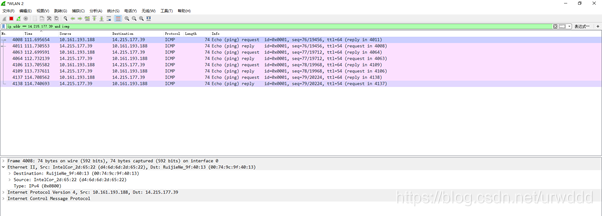

4、操作完成后相关数据包就抓取到了。为避免其他无用的数据包影响分析，可以通过在过滤栏设置过滤条件进行数据包列表过滤，获取结果如下。说明：ip.addr == 14.215.177.39 and icmp 表示只显示ICPM协议且源主机IP或者目的主机IP为14.215.177.39的数据包

5、观察数据详细区中的Ethernet II一栏，了解数据链路层中帧的结构

分析：
Destination一行为目的mac地址，为00:74:9c:9f:40:13；Source一行为源mac地址，为d4:6d:6d:2d:65:22；
Type一行为类型，为0x0800，为IPv4类型，但缺少FCS校验字段。

问题
你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因。
分析：这是因为有时校验和会由网卡计算，这时wireshark抓到的本机发送的数据包的校验和都是错误的，所以默认关闭了WireShark自己的校验。

二、了解子网内/外通信时的 MAC 地址
步骤：

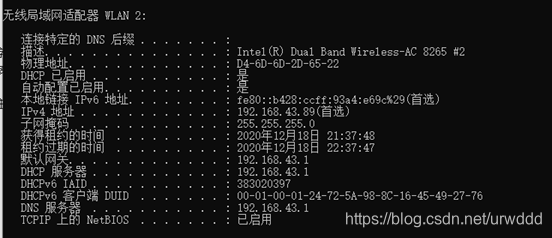

1.在命令提示符中输入ipconfig -all

2.由图可知，本机的mac地址为d4:6d:6d:2d:65:22，ip地址为192.168.43.89。子网另一主机的mac地址为40-9f-38-aa-f5-df，ip地址为192.168.43.32。

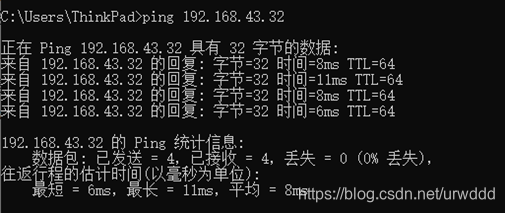

3.Ping 192.168.43.32

4.用 Wireshark 抓取ip地址为192.168.43.32的包，记录发出帧的目的 MAC 地址以及返回帧的源MAC地址

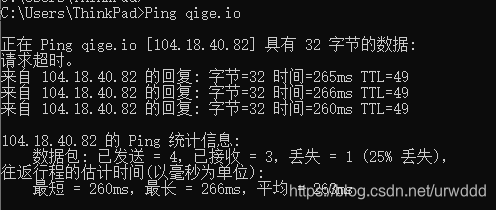

5.Ping qige.io

6.用 Wireshark 抓取ip地址为104.18.40.82的包，记录发出帧的目的 MAC 地址以及返回帧的源MAC地址。

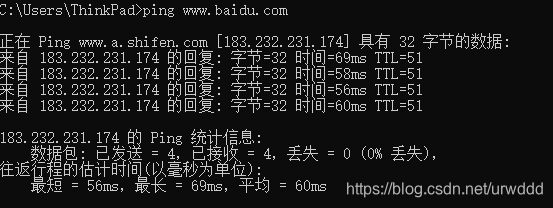

7.ping www.baidu.com

8.用 Wireshark 抓取ip地址为183.232.231.174的包，记录发出帧的目的 MAC 地址以及返回帧的源MAC地址。
分析：
1、访问本子网的计算机，目的mac为40-9f-38-aa-f5-df（为另一主机地址）
