SSIS 控制流和数据流

在SSIS的体系结构中，Package是SSIS的最重要的部分，从本质上来讲，Package是一个有序地执行任务的单元。Package的核心是控制流(Control Flow)，用于协调包中所有组件的执行顺序。数据流(Data Flow)是控制流中的核心组件，用于把数据提取到服务器内存中，转换数据并把数据写入到目标结构中。

一，控制流

控制流用于协调包中所有组件的执行顺序，这些组件由Task和容器构成，并且受到优先约束的控制。

控制流由三大组件构成，分别是Task，容器和优先约束。

• 容器用于把Task集合到一起，除了视觉上的分组外，容器还允许用户定义作用域在容器范围内的变量和事件处理程序。
• Task是一个独立的工作单元，为包提供了实现特定功能的接口。
• 优先约束不仅把Task连接到一起，而且指定Task执行的顺序。

Task按照优先约束(Precedence Constraint)规定的顺序执行下去。在一个Task工作之前，Package必须完成其前面Task，不管前面的Task执行的结果是成功、失败或者完成。

1，优先约束

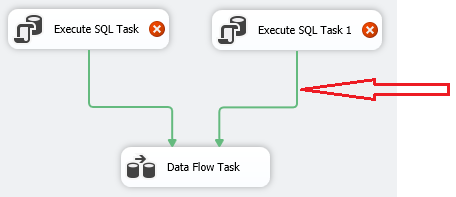

优先约束是把Task连接到一起的连接器，而且定义了Task的执行顺序。优先约束定义了Task的执行路径和条件，只有满足优先约束的条件时，才能按照连接路径继续执行下一个Task。例如，在下图所示的控制流中，优先约束把Execute SQL Task和 Data Flow Task连接到一起，并且规定只有Execute SQL Task都执行完成之后，才会执行Data Flow Task。



为两个Task创建优先约束，必须设置约束值或表达式，当约束值或表达式为True时，满足约束条件。

优先约束的求值运算(Evaluation operation)有四种：

• 约束(Constraint)，根据约束的结果来确定约束的状态
• 表达式(Expression)，根据表达式的结果来确定约束的状态
• 表达式和约束(Expression and Constraint)，根据表达式和约束结果的组合来确定约束的状态
• 表达式或约束(Expression or Constraint)，根据表达式或约束的结果之一来确定约束的状态

根据约束选项的不同，约束值有Value和表达式两种类型：

• 当求值选项为约束时，约束值有：成功(Success)、失败(Failure)和完成(Completion)；
• 当求值选项为表达式时，需要用户编写表达式；

约束值共有三种有效值，他们的含义是：

• 成功约束：表示只有在前置任务或容器成功时，才会执行当前的任务；
• 失败约束：表示只有在前置任务或容器失败时，才会执行当前的任务；
• 完成约束：表示只有在前置任务或容器完成(不管失败或成功)时，才会指定当前的任务

当一个Task上创建了多个约束时，必须设置多个约束的逻辑组合。当设置为逻辑与时，多个优先约束同时为True，才满足优先约
