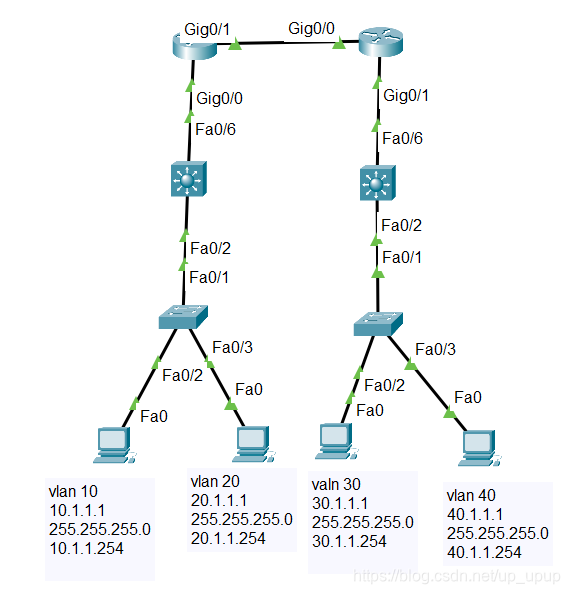

构建拓扑图、分配IP地址
二层交换机

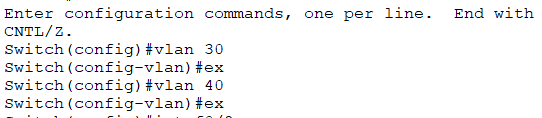

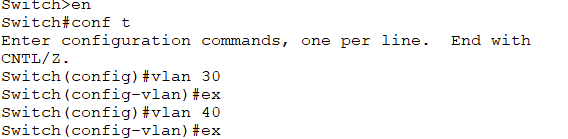

分别在两个交换机创建VLAN
二层交换机，左
二层交换机，右

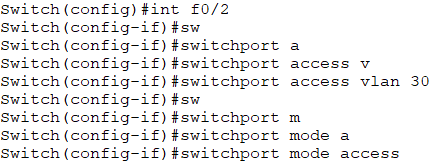

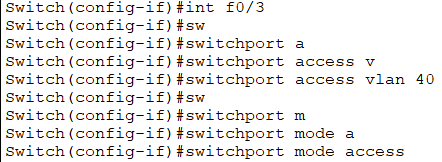

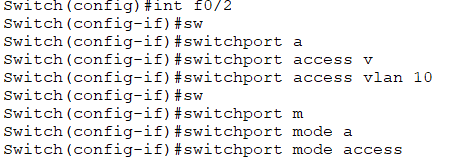

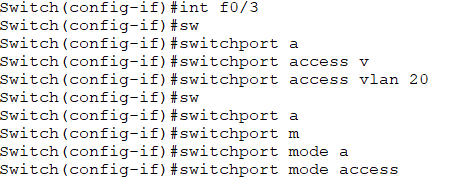

交换机端口访问vlan，交换机接口改为访问模式。
二层交换机，左
二层交换机，右

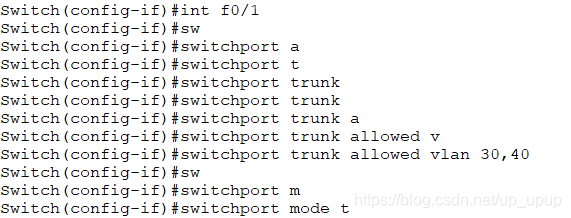

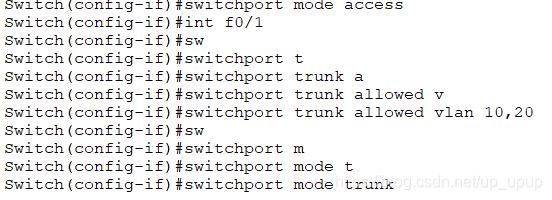

更改端口为trunk模式，并设置允许通过的VLAN
二层交换机，左
二层交换机，右

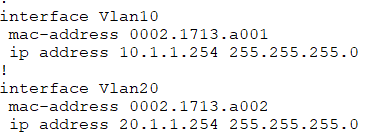

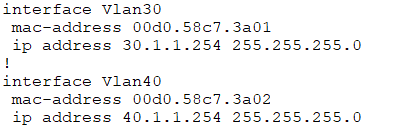

进入三层交换机创建VLAN，并设置VLAN的网段
左侧
右侧
对端口连接二层交换机的端口进行封装，并trunk端口，设置允许通过的VALN
左侧
右侧

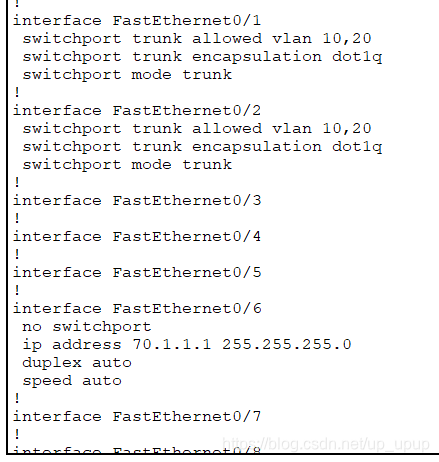

把连接路由器的端口设置为路由端口并配置IP
三层交换机，左
三层交换机，右
打开两侧三层交换机路由功能

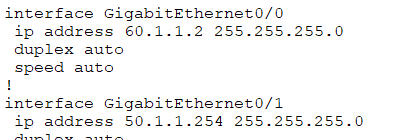

打开路由器端口（no shutdown），配置路由器端口IP
路由器，左
路由器，右

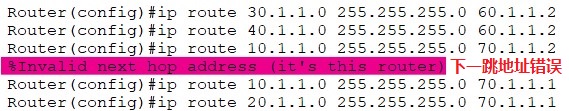

给路由器配置静态地址
路由器，左
路由器，右
给三层交换机的路由端口配置静态IP地址
三层交换机，左
三层交换机，右
在上述过程中可在特权模式下使用
show running-config 查看端口情况

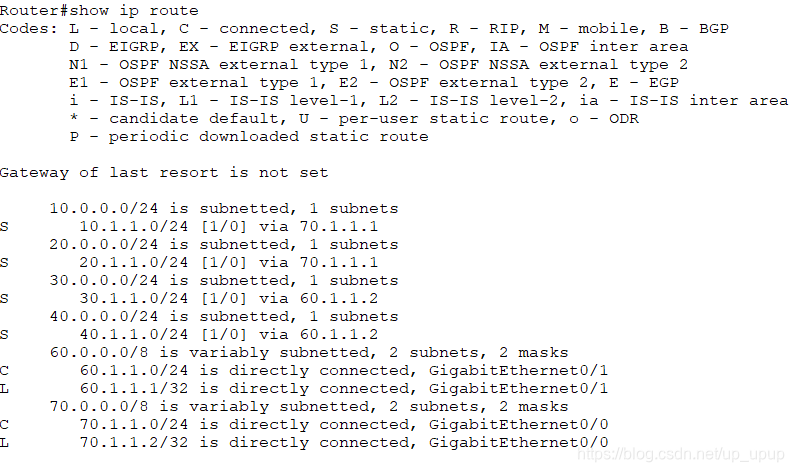

show ip route 查看地址写入情况

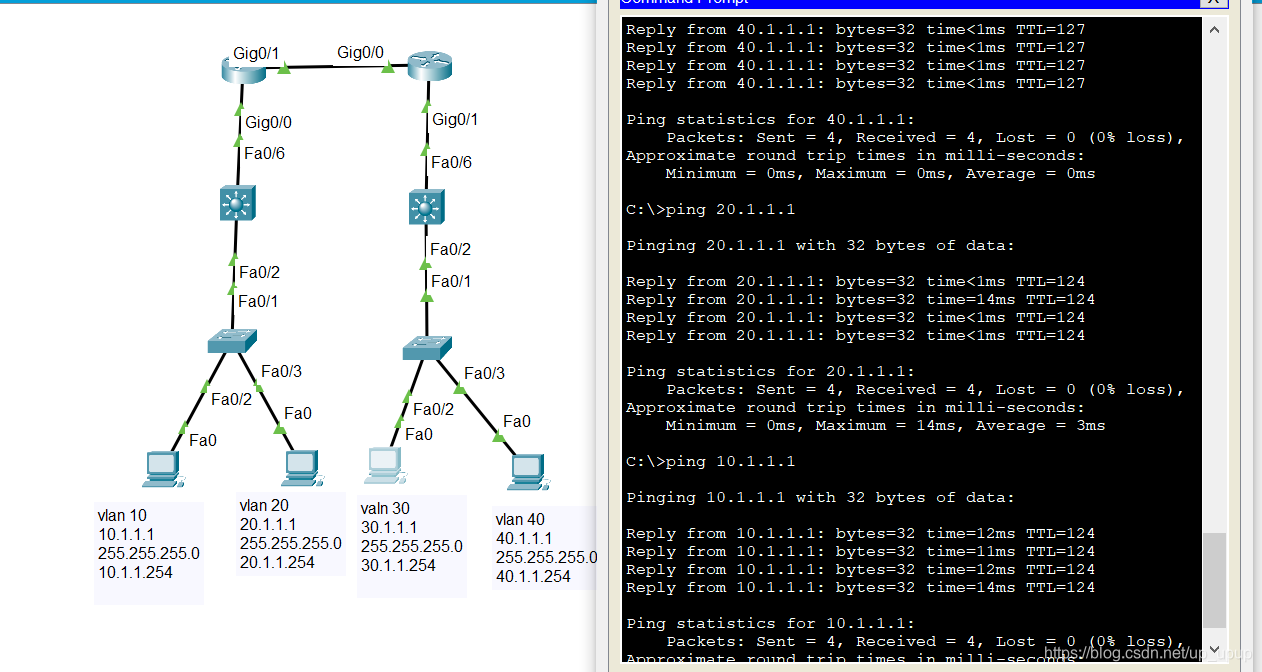

验证是否右返回值
