数据链路层——以太网帧格式

MAC层的硬件地址（MAC地址）

在局域网中，硬件地址又称为物理地址，或MAC地址。

802标准所说的“地址”严格地讲应当是每一个站的“名字”或标识符。

- IEEE的主机管理机构RA负责向厂家分配地址字段的前三个字节（即高位24位）。

- 地址字段中的后三个字节（即低位24位）由厂家自行指派，称为扩展标识符，必须保证生产出的适配器没有重复地址。

- 一个地址块可以生成2的24次方个不同的地址。这种48位地址称为MAC-48，它的通用名称是EUI-48。

- “MAC地址”实际上就是适配器地址或适配器标识符EUI-48。

适配器检查MAC地址

适配器从网络上每收到一个MAC帧就首先用硬件检查MAC帧中的MAC地址。

- 如果是发往本站的帧则收下，然后再进行其他的处理。

- 否则就将此帧丢弃，不再进行其他的处理。

“发往本站的帧”包括以下三种帧：

- 单播（unicast）帧（一对一）

- 广播（broadcast）帧（一对全体）

- 多播（multicast）帧（一对多）

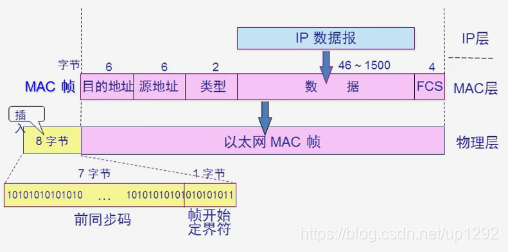

MAC帧格式



无效的MAC帧

帧的长度不是整数个字节；

用收到的帧检查序列FCS查出有差错；

数据字段的长度不在46~1500字节之间。

有效的MAC帧长度为64~1518字节之间。

对于检查出的无效MAC帧就简单地丢弃。以太网不负责重传丢弃的帧。

帧间最小间隔

帧间最小间隔为9.6μs，相当于96bit的发送时间。

一个站在检测到总线开始空闲后，还要等待9.6μs才能再次发送数据。

这样做是为了使刚刚收到数据帧的站的接收缓存来得及清理，做好接收下一帧的准备。
