使用软件： Vivado
开发板： EGO1采用Xilinx Artix-7系列XC7A35T-1CSG324C FPGA

BRAM 队列实践

功能描述
功能实现
结果
遇到问题及解决
- - 仿真测试

功能描述

数码管3位显示数字，可以按键输入在数码管显示，队列结构，当队列满了之后，再按键时，将从队列头开始修改成当前输入的值。
如下图所示：刚开始是0 0 0，
输入4之后变为4 0 0，
再输入3和2变为4 3 2
输入1之后变为 1 3 2
如此循环替换
在这里插入图片描述

功能实现

1. 添加BRAM的IP

采用双端口，从A端口输入数据，B端口读出数据
其设置如下所示：
基础设置：
在这里插入图片描述
端口A设置：
端口B设置：

2. 数码管显示

采用先前代码，将输入数据位数进行修改，生成IP核以备调用。

3. 时钟分频

采用参数化设计模块，实现代码复用
divclk代码如下：

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2022/10/20 19:39:34
// Design Name:
// Module Name: divclk
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module divclk(clk,reset_n,clk_out);
input clk;
input reset_n;
output clk_out;
reg[31:0] cnt=0;
reg clk_out=0;
parameter CNT=1000000; //周期20ms = 50Hz   cnt=100000000/50/2=1000000
always@(posedge clk or negedge reset_n)
begin
    if(!reset_n)//复位
        cnt<=0;
    else if(cnt==CNT)
    begin
        cnt<=0;
        clk_out=~clk_out;
    end
    else
        cnt=cnt+1'b1;
end

endmodule

对其复用：
使用defparam来重新定义divclk中的初始参数CNT，实现代码复用
在这里插入图片描述

4. 按键消抖

使用前面按键消抖模块的代码即可实现

5. 顶层设计

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Create Date: 2022/10/20 19:37:03
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module top_moudle(clk,reset_n,btn,seg,seg1,an,led);
input clk,reset_n;
input[4:0] btn;//按键
output[7:0] seg,seg1,an;
output[4:0] led;
reg[4:0] led;
//时钟分频
wire clk_btn;
wire clk_ms;
divclk uut1(clk,reset_n,clk_btn);
defparam uut1.CNT=1000000;//周期20ms = 50Hz   cnt=100000000/50/2=1000000
divclk uut2(clk,reset_n,clk_ms);
defparam uut2.CNT=50000;//周期：1ms   1000HZ cnt=100000/2=50000

//按键例化
wire[4:0] btnout;
reg[4:0] btn_out0,btn_out1,btn_down;
ajxd uut3(clk_btn,btn,btnout);
always@(posedge clk_ms)//将按键上升沿转换为1ms的高电平
begin
    btn_out0<=btnout;
    btn_out1<=btn_out0;
    btn_down<=btn_out0&(~btn_out1);
end
reg wea=1,web=0;
reg[2:0] addra=0,addrb=1;
reg[3:0] dina,dinb=4'b0000;
wire[3:0] douta,doutb;
reg ena=1;
//bram 例化
ram ram(
  .clka(clk),
  .ena(ena),
  .wea(wea),
  .addra(addra),
  .dina(dina),
  .douta(douta),
  .clkb(clk),
  .web(web),
  .addrb(addrb),
  .dinb(dinb),
  .doutb(doutb)
);
//always@(btnout)
//begin
//    led<=btnout;
//    //if(btnout>5'b00000)
//      //  wea<=1;//写使能
//end
reg[3:0] temp;
reg[3:0] i=0;
always@(posedge clk_ms)
begin
    led<=btn_down;
    if(|btn_down==0)
    begin
        temp=0;
        ena=0;
    end
    else begin//有按键按下
        ena=1;
        for(i=0;i<5;i=i+1)
        begin
            if(btn_down[i]==1)//获取最大键值
                temp=i;
        end
        dina<=temp;
        if(addra==3)
            addra<=1;
        else
            addra=addra+1'b1;
    end
end

//数码管显示
reg[11:0] show_data=12'b000000000001;
smg uusmg(clk,show_data,seg,seg1,an);
reg[2:0] flag2=0;

reg[3:0] doutb0,doutb1,doutb2;
always@(negedge clk_ms)
begin
    //写入有2个周期的时延
    doutb0<=doutb;
    doutb1<=doutb0;
    doutb2<=doutb1;

    case(addrb)
    1:show_data[3:0]<=doutb2;
    2:show_data[7:4]<=doutb2;
    3:show_data[11:8]<=doutb2;
    default:show_data=show_data;
    endcase
    if(addrb==3)    addrb<=1;
    else
        addrb<=addrb+1'b1;
end

endmodule

结果

运行结果

遇到问题及解决

addra赋初值为1时，发现第一个按键数值在地址为2的位置显示。

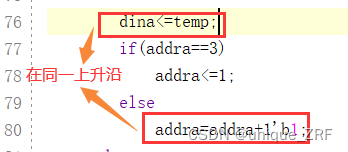

通过仿真发现，dina赋值跟addra+1在同一个上升沿时触发，
在这里插入图片描述

则 输入的值，直接写进了addra+1的地址,而不是addra, 所以可以看到数值在地址初值的下一个地址的位置。

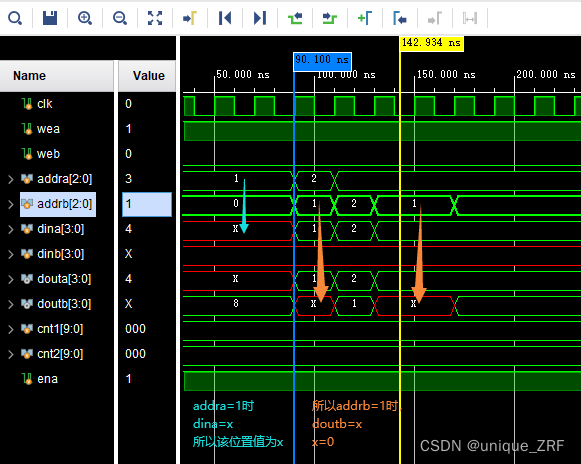

仿真测试

测试用例：

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Create Date: 2022/10/25 10:48:58
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module bram_test_sim(clk,ena,enb,wea,web,addra,addrb,dina,dinb,douta,doutb);
input clk,ena,enb,wea,web;
input[2:0] addra,addrb;
input[3:0] dina,dinb;
input[3:0] douta,doutb;
ram ram(
  .clka(clk),
  .ena(ena),
  .wea(wea),
  .addra(addra),
  .dina(dina),
  .douta(douta),
  .clkb(clk),
  .enb(enb),
  .web(web),
  .addrb(addrb),
  .dinb(dinb),
  .doutb(doutb)
);

endmodule

仿真代码

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Create Date: 2022/10/25 10:59:56
// Design Name:
// Module Name: sim_test
//////////////////////////////////////////////////////////////////////////////////


module sim_test();
reg clk;//时钟输入
reg wea,web;//写使能
reg[2:0] addra=1,addrb=0;//地址输入
reg[3:0] dina,dinb;//数据输入
wire[3:0] douta,doutb;//数据输出
reg[9:0] cnt1,cnt2;
reg ena=1;
initial begin
    clk=0;
    wea=1;
    web=0;
    cnt1=0;
    cnt2=0;
end
bram_test_sim uut(//调用被仿真的模块完成内存读写
    .clk(clk),
    .ena(ena),
    .wea(wea),
    .addra(addra),
    .dina(dina),
    .douta(douta),
    .enb(1),
    .web(web),
    .addrb(addrb),
    .dinb(dinb),
    .doutb(doutb)
    );
    always #10 clk=~clk;//周期20ns，模拟50M时钟
initial begin
#90;
ena=1;
dina=4'b0001;
addra=addra+1;
addrb=addrb+1;
#20
ena=1;
dina=4'b0010;
addra=addra+1;
addrb=addrb+1;
#20
ena=1;
dina=4'b0100;
addrb=1;
#20
addrb=1;
#20
addrb=2;

end

endmodule
