1.ospf条件匹配

(针对ma网络)

指定路由器(DR):指定一台路由器作为桥梁，和MA网络中其他所有设备建立邻接关系
备份指定路由器（BDR）:和MA网络中其他所有设备建立邻接关系，作为DR备份

（在ma网路中，若所有设备均为邻接关系，则将出现大量重复更新，所以需要进行dr和bdr的选举，所有非dr和bdr之间仅维持邻居关系即可）

所以在ma网络中，需要一台DR一台BDR，至少要4台设备才有可能看得到邻居关系
一个广播域中的dr，虽然叫做指定路由器，但其工作范围在一个ma网络中，所以。实质是接口的概念

DR与BDR的选举:

1比较接口优先级，优先级最大的为dr，次大bdr,优先级级默认值1
2.优先级相同则比较rid，rid大的路由器对应的接口为dr，次大为bdr

设置优先级
int 0/0/0
ospf dr-priority
router priority value
如果优先级为0则放弃选举

dr/bdr选举—非抢占模式的选举----选举时间跟死亡时间一样

reset ospf 1 process //重启进程,重新选举

2.ospf头部报文

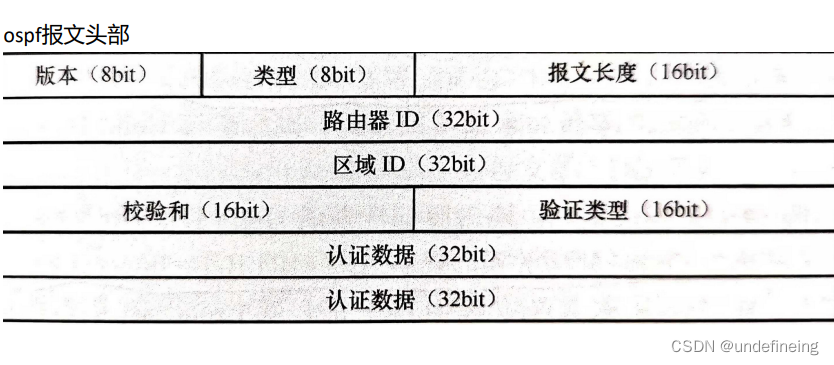

ospf头部报文
在这里插入图片描述版本：ospf协议版本-----v2字段为2
类型：ospf数据包类型

hello--1
dbd---2
lsr----3
lsu---4
lsack---5

报文长度:整个ospf数据报文长度，字节单位
路由器id:发出这个数据包的路由器id rid 32位
区域id-----发出数据包接口，所在的区域id
校验和----确保数据完整性
验证类型----做手工认证
认证数据----做手工认证

认证类型—ospf认证时，要先比对认证类型，然后比对认证数据
认证类型

null 空认证--0
simple---明文认证---1
md5----比对摘要值认证---2

ospf协议号 89

3.hello包

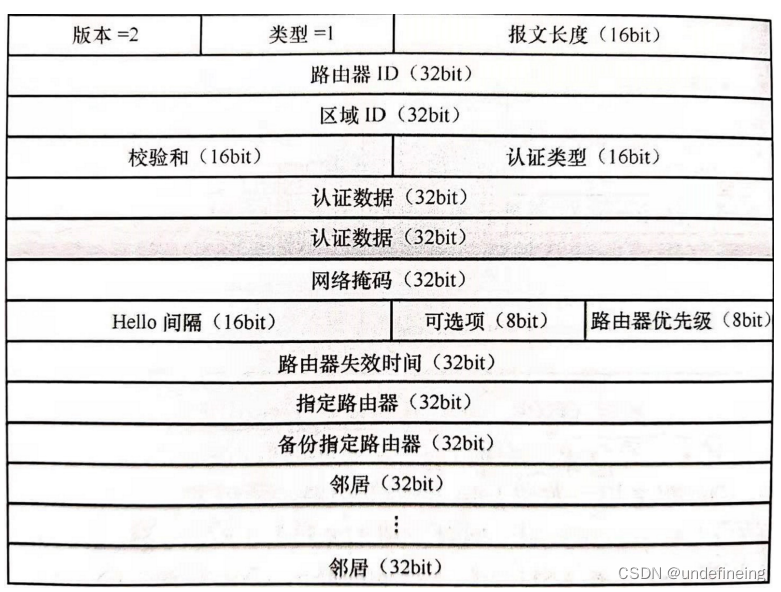

hello包：周期发现建立保活邻居关系，DR/bdr选举也使用hello包。
在这里插入图片描述

子网掩码：发出hello包接口的IP地址对应的掩码信息，华为设备要求邻居关系建立双方子网掩码必须相同，否则无法建立
hello间隔死亡时间：邻居双方必须一样，否则无法建立
可选项8位：八个标记位，每一个标记位置1，则代表其符合ospf的某种特性
，其中存在特殊区域的标记位，如果不同，也无法建立
路由器优先级：发出该数据包的接口，其DR和bdr选举的接口优先级
指定路由器：DR 接口IP地址，没选则填充0.0.0.0
备份指定路由器：bdr 接口IP地址，，没选则填充0.0.0.0
邻居：本地已知的邻居的rid

其中限制邻居关系建立的参数：子网掩码，hello时间，死亡时间，ospf特殊区域标记，认证

4.dbd包

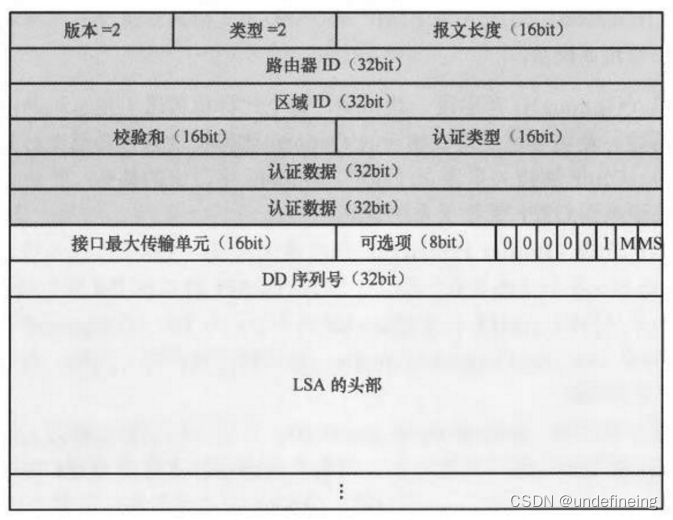

数据库描述报文（dbd）：

1.使用为携带数据的dbd包进行主从关系选举
2.使用携带数据的dbd包进行目录信息共享

在这里插入图片描述

接口最大传输单元mtu：华为设备默认不开启mtu监测功能。可用：

 int 0/0/0   ospf mtu-enable

来开启mtu监测，如果两边都开启，双发mtu值必须相同，对不上，则将停留在exstar状态，无法向下进行
可选项：

i --- init ---进1则说明这个dbd包主从关系选举，所以这样的数据包后面不包含lsa头部内容
m---more---置一表示，后面还有其他dbd包要发送---主从关系选出之前
ms---master---置一表示发送数据包的设备是主，所有路由器都认为自己是主

dbd序列号：在dbd报文收发过程中，逐次加1，确保dbd报文传输的有序性和可靠性
123 123 1234 1234
最后一个显形确认包

5.lsr包

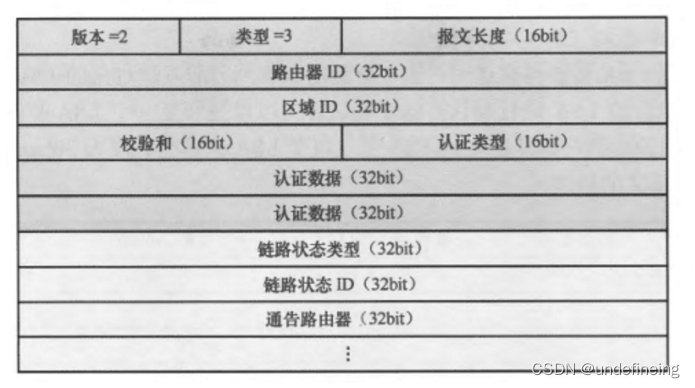

lsr：链路状态请求报文—基于dbd包请求本地未知的lsa信息报文
在这里插入图片描述

链路状态类型、链路状态、路由器通告。
lsa三元组–通过这三个参数可以唯一标识出一条lsa

6.lsu包

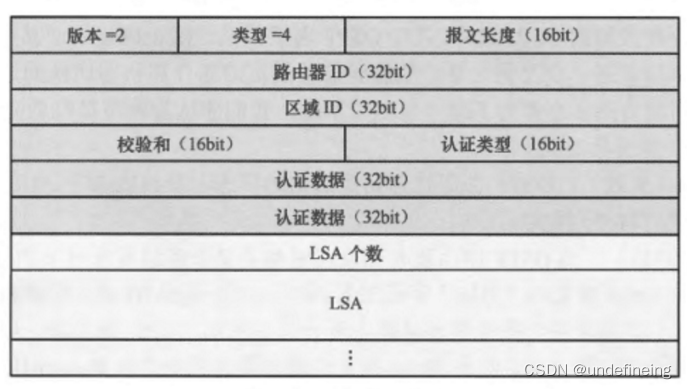

lsu：链路状态更新报文，真正携带lsa信息的数据包
在这里插入图片描述

lsa个数：个数
lsa：lsa信息

7.lsack包

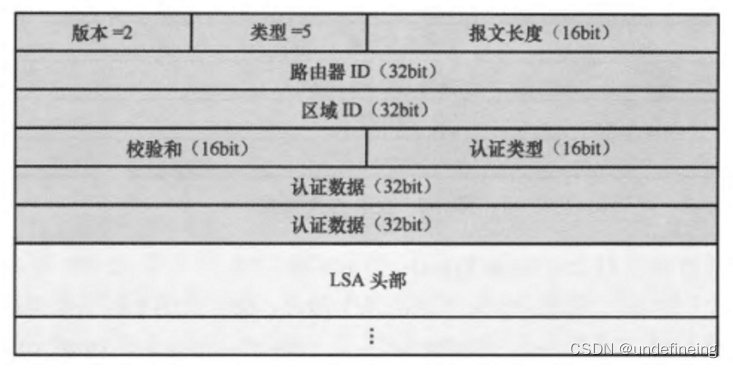

lsack：链路状态确认报文
在这里插入图片描述

lsa头部

8.ospf接口网络类型

ospf接口网络类型：指的是ospf接口在不同的网络类型下默认的不同工作方式。

网络类型	ospf接口的网络类型
bma(以太网)	broadcast，需要dr/bdr选举，可以建立多个邻居关系，hello 10s .dead 40s
p2p（ppp,hdlc）	p2p 只能建立一个邻居关系，不需要选举，hello 10s，dead 40s
环回接口（虚拟接口）	p2p.,华为设备定义为p2p,实际无数据收发，环回接口默认学习32位主机路由
	p2mp,可以建立多个邻居关系，不需要进行dr/bdr选举，hello 30s ，dead 120s ,会学习邻居接口的主机路由
nbma 帧中继	nbma,可以建立多个邻居关系，hello 30，dead 120，无法自动建立邻居关系，单播邻居,手工指定邻居关系
	virtual 10 40 单播形式发送

display ospf interfacce g 0/0/0 查看ospf的接口网络类型

ospf network-type broadcast 修改接口网络类型

ospf peer 12.0.0.2 单播邻居，在nbma环境下可以手工指定邻居关系
attempt—尝试状态—过渡状态–本段手工指定邻居后，将从down状态达到尝试状态

华为设备将tunnel接口传输速率定义为64kbps,主要是为了开销值变大，数据尽可能的避免从虽隧道接口发出，因为真实还是从物理接口发出，但是会增加封装解封装过程，加大资源的浪费

int loopback 0
ospf network-type broadcast 修改接口网络类型，环回修改意义不大，但可以还原使用真实掩码长度

display ospf interface serial 4/0/0

ospf dr-pri 0
display ospf interface g 0/0/0

display ospf interface loopback 0
