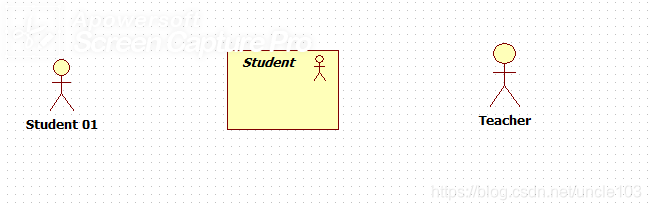

01 参与者样式

从左到右依次是 Text mode 、Decoration、icon mode 样式
在这里插入图片描述

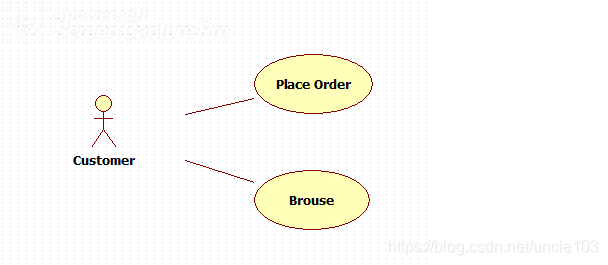

02 单参与者，多用例（关联）

在这里插入图片描述

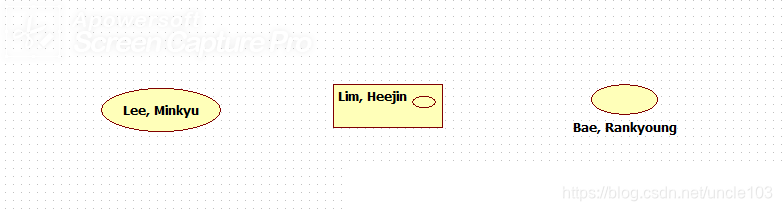

03 用例样式

从左到右依次是 Texdual mode、decoration mode、icon mode样式

在这里插入图片描述

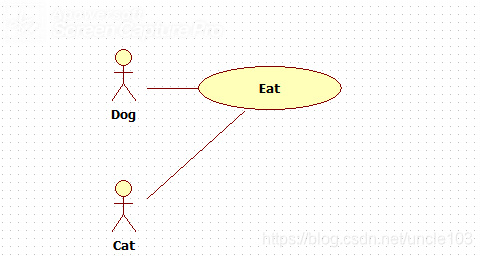

04 多参与者，共同用例（关联）

在这里插入图片描述

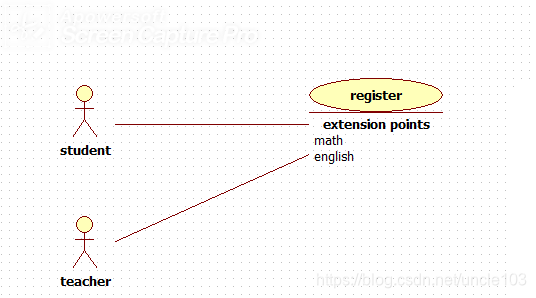

05 用例拓展说明（关联）

在这里插入图片描述

06 加个箭头（关联）

在这里插入图片描述

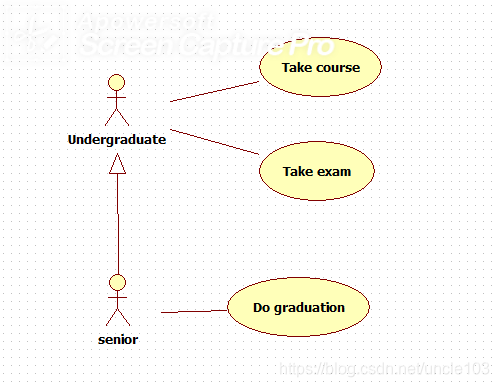

07 参与者继承关系

undergraduate只需要 上课 考试，
但是senior不仅需要上课，考试，同时也需要做毕业设计
在这里插入图片描述

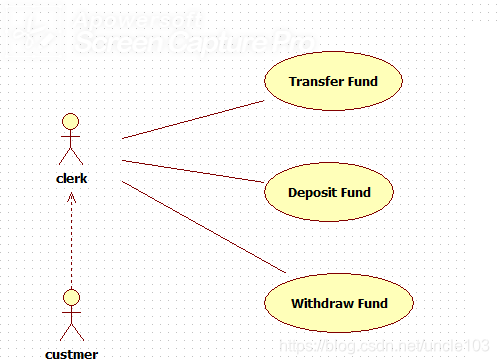

08 参与者代理关系

客户 通过业务员 进行代理服务（客户只知道自己要做什么，却不知道该怎么做）
在这里插入图片描述

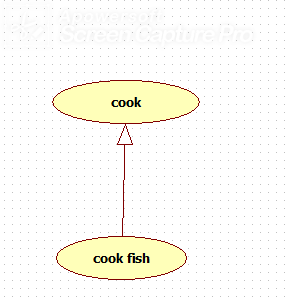

09 用例继承关系

做饭具有通用属性
炖鱼就更加具体
在这里插入图片描述

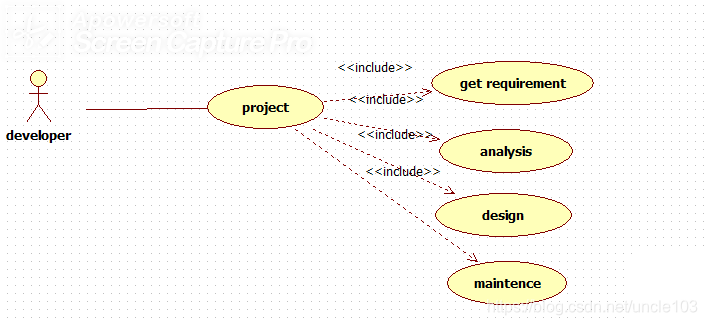

10 用例包含关系

语义上更接近将一个功能分解几个子步骤：开发分为几个步骤
在这里插入图片描述

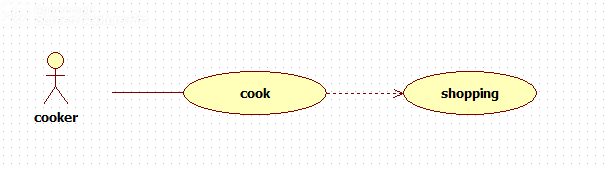

11 用例依赖关系

依赖关系通常用于两个用例之间，下厨依赖 先购买蔬菜等
在这里插入图片描述

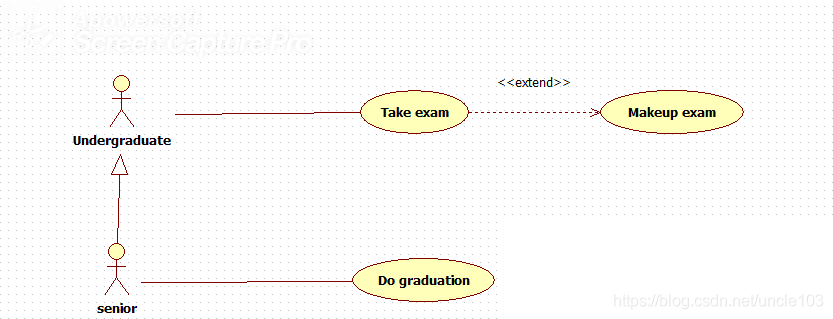

12 用例补充关系

考试不过，需要参加补考
在这里插入图片描述

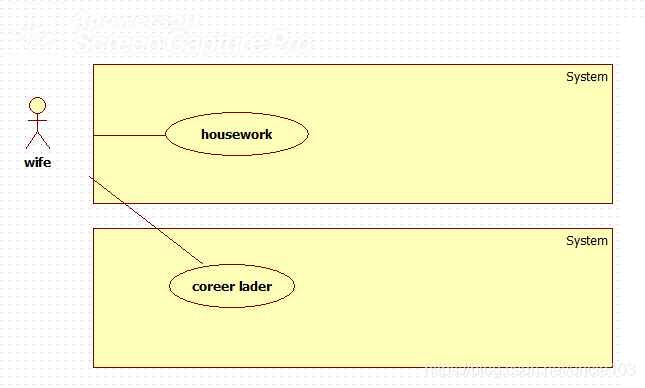

13 用例的边界

用于界定两个不同用例
参与者应当在系统之外
在这里插入图片描述
