循环调度算法示例

在以下示例中，有六个进程分别命名为P1，P2，P3，P4，P5和P6。 他们的到达时间和爆发时间如下表所示。 系统的时间量是4个单位。

进程ID	到达时间	突发时间
1	0	5
2	1	6
3	2	3
4	3	1
5	4	5
6	6	4

根据算法，我们必须保持就绪队列和甘特图。 两个数据结构的结构在每次调度后都会改变。

就绪队列:
最初，在时间0，过程P1到达，其将被安排为时间片4单位。 因此，在就绪队列中，在CPU突发时间5个单元开始时将只有一个进程P1。

P1
5

甘特图
P1将首先执行4个单位。

就绪队列

同时执行P1，另外四个进程P2，P3，P4和P5到达就绪队列。 P1还没有完成，它需要另外1个单位时间，因此它也将被添加回就绪队列。

P2	P3	P4	P5	P1
6	3	1	5	1

甘特图

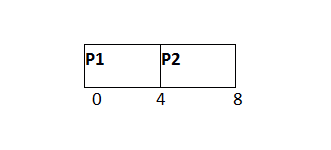

在P1之后，P2将在甘特图中显示的4个单位时间内执行。

就绪队列

在执行P2期间，再有一个进程P6进入就绪队列。 由于P2尚未完成，因此P2也将被添加回就绪队列，剩余的突发时间为2个单位。

P3	P4	P5	P1	P6	P2
3	1	5	1	4	2

甘特图

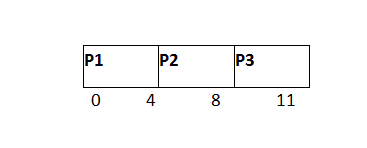

在P1和P2之后，由于其CPU突发时间仅为3秒，因此P3将执行3个单位时间。

就绪队列

由于P3已经完成，因此它将被终止并且不会被添加到就绪队列中。 下一个进程将执行P4。

P4	P5	P1	P6	P2
1	5	1	4	2

甘特图

之后，P1，P2和P3，P4将被执行。 它的爆发时间只有1个单位，与时间量相比更小，因此它会完成。

就绪队列

就绪队列中的下一个进程是P5，有5个单位的突发时间。 由于P4已完成，因此它不会被添加回队列。

P5	P1	P6	P2
5	1	4	2

甘特图

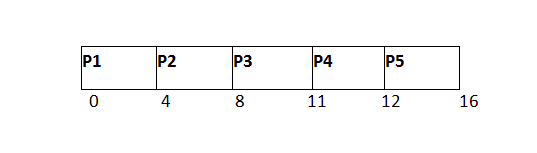

P5将在整个时间片执行，因为它需要5个单位的突发时间，这比时间片更高。

就绪队列
P5尚未完成; 它将被添加回队列中，其余的突发时间为1个单位。

P1	P6	P2	P5
1	4	2	1

甘特图

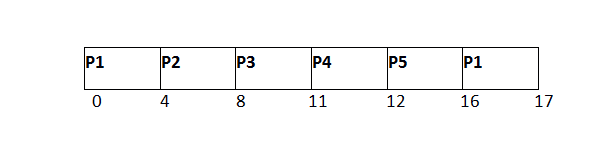

进程P1将在下一个回合完成执行。 由于它只需要1单位的突发时间，因此它将被完成。

就绪队列
P1已完成并且不会被添加回就绪队列。 接下来的处理P6仅需要4个单位的突发时间，接下来将被执行。

P6	P2	P5
4	2	1

甘特图
P6将执行4个单位时间直至完成。

就绪队列
由于P6已完成，因此不会再次添加到队列中。 就绪队列中只有两个进程。 下一个进程P2只需要2个单位的时间。

P2	P5
2	1

甘特图

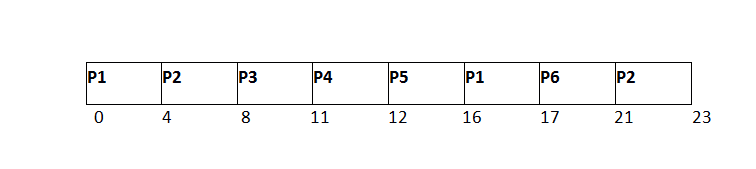

P2将再次执行，因为它只需要2个单位时间，因此这将会完成。

就绪队列

现在，队列中唯一可用的进程是P5，它需要1个单位的突发时间。 由于时间片是4个单位，因此它会在下一次突发中完成。

P5
1

甘特图

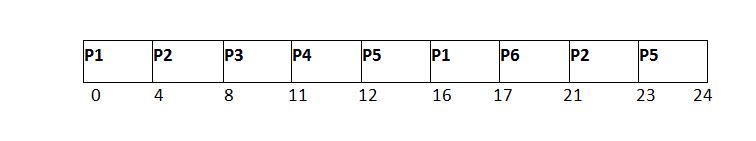

P5将被执行直至完成。

完成时间，周转时间和等待时间将按下表所示计算。

周转时间 = 完成时间 - 到达时间
等待时间 = 周转时间 - 爆发时间

Shell

进程ID	到达时间	爆发时间	完成时间	周转时间	等待时间
1	0	5	17	17	12
2	1	6	23	22	16
3	2	3	11	9	6
4	3	1	12	9	8
5	4	5	24	20	15
6	6	4	21	15	11

平均等待时间=(12 + 16 + 6 + 8 + 15 + 11)/ 6 = 76/6个单位
