C#联合halcon编写入门的模板匹配项目

说明

网上关于halcon联合C#学习的资料太少了，所以发布一个自己当时学习时写的入门demo吧，和大家一起学习。软件还有很多BUG，比如按钮按下的顺序，等等。就留给新手们自己学习的时候修改掉吧，也算另一种学习了。代码注有详细解释，若是不能运行，先看下自己的配置，也可以参考我前面的博客。传送门

软件界面

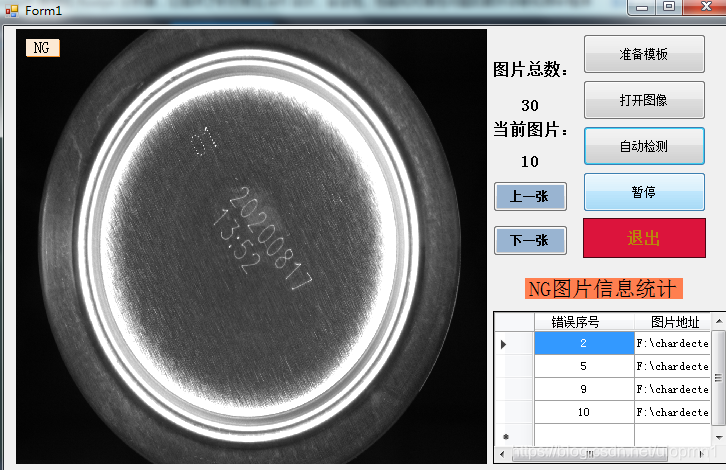

主界面

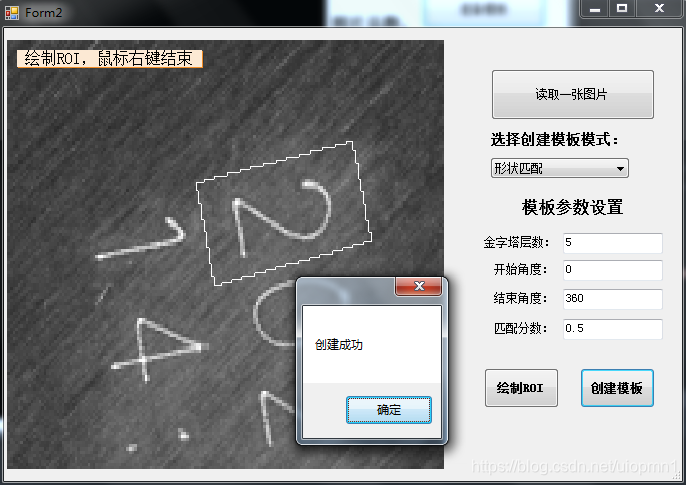

准备模板界面

项目工作流程

可以让用户选择采用形状匹配or NCC匹配，软件运行，首先准备模板，点击按钮进入准备模板界面。该界面为模态对话框，只有关闭该界面才能对主界面继续操作。先读取一张图片，鼠标左键点击窗口界面后，可以实现滚轮放大缩小图片。放大图片后，点击绘制Roi，在界面绘制ROI区域。然后设置参数，最后创建模板。创建成功后自动关闭界面。

在主界面点击打开图像，读取存放图片的文件夹里的所有图片。点击自动检测，软件开始检测文件夹里的每一张图片，图片中无模板的被视作NG图，保存NG图片信息。自动检测过程中为了看清楚图片，被设置为1秒遍历一张图片检测。暂停按钮可以暂停自动检测，点击暂停后可以点击上一张下一张按钮，切换到需要观察的图片，然后点击开始（暂停按钮会切换成开始），继续开始自动检测图片。（重复开始检测表格不会重复的添加NG数据。）

软件代码

软件的源码​​​​​​​  链接
