深入理解多线程（二）— Java的对象模型

深入理解多线程（一）—Synchronized的实现原理文章中我们简单介绍过synchronized关键字，通过介绍我们了解到同步代码块使用monitorenter和monitorexit两个指令实现，同步方法使用ACC_SYNCHRONIZED标记符实现。接下来我们将会从JVM源码的角度更加深入的来分析synchronized的具体实现原理。
在进行详细分析之前我们需要先了解一下一个非常重要的知识点—— Java对象模型 。
我们都知道，Java对象是保存在堆内存中。在内存中，一个Java对象包含三部分：对象头、实例数据和对齐填充。其中对象头是一个很关键的部分，因为对象头中包含锁状态标志、线程持有的锁等标志。本文我们主要分析下Java对象模型，详细分析下对象头和对象头中的锁相关的运行时数据在JVM中是如何表示的。

1. 对象的创建

对象的创建通常是通过new一个对象而已，当虚拟机接收到一个new指令时，它会做如下的操作。
（1）判断对象对应的类是否加载、链接、初始化
虚拟机接收到一条new指令时，首先会去检查这个指定的参数是否能在常量池中定位到一个类的符号引用，并且检查这个符号引用代表的类是否已被类加载器加载、链接和初始化过。如果没有则先执行相应的类加载过程。关于类加载器我们在前一篇文章中已经提到过，这里不再赘述。
（2）为对象分配内存
类加载完成后，接着会在Java堆中划分一块内存分配给对象。内存分配根据Java堆是否规整，有两种方式：
指针碰撞：如果Java堆的内存是规整，即所有用过的内存放在一边，而空闲的的放在另一边。分配内存时将位于中间的指针指示器向空闲的内存移动一段与对象大小相等的距离，这样便完成分配内存工作。
空闲列表：如果Java堆的内存不是规整的，则需要由虚拟机维护一个列表来记录那些内存是可用的，这样在分配的时候可以从列表中查询到足够大的内存分配给对象，并在分配后更新列表记录。
Java堆的内存是否规整根据所采用的来及收集器是否带有压缩整理功能有关，关于垃圾收集器，本系列后面的文章会介绍。
（3）处理并发安全问题
创建对象是一个非常频繁的操作，所以需要解决并发的问题，有两种方式：
对分配内存空间的动作进行同步处理，比如在虚拟机采用CAS算法并配上失败重试的方式保证更新操作的原子性。
每个线程在Java堆中预先分配一小块内存，这块内存称为本地线程分配缓冲（Thread Local Allocation Buffer）简写为TLAB，线程需要分配内存时，就在对应线程的TLAB上分配内存，当线程中的TLAB用完并且被分配到了新的TLAB时，这时候才需要同步锁定。通过-XX:+/-UserTLAB参数来设定虚拟机是否使用TLAB。
（4）初始化分配到的内存空间
将分配到的内存，除了对象头都初始化为零值。
（5）设置对象的对象头
将对象的所属类、对象的HashCode和对象的GC分代年龄等数据存储在对象的对象头中。
（6）执行init方法进行初始化
执行init方法，初始化对象的成员变量、调用类的构造方法，这样一个对象就被创建了出来。

2. Java的对象模型

任何一个接触过Java的人都知道，Java是一种面向对象语言。在学习Java的过程中你一定对下面两句话不陌生：
（1）维基百科：在面向对象的软件中，对象（Object）是某一个类（Class）的实例。
（2）Thinking In Java：一切皆对象
我们还知道，在JVM的内存结构中，对象保存在堆内存中，而我们在对对象进行操作时，其实操作的是对象的引用。那么对象本身在JVM中的结构是什么样的呢？本文的所有分析均基于HotSpot虚拟机。

2.1 oop-klass model

HotSpot是基于c++实现，而c++是一门面向对象的语言，本身是具备面向对象基本特征的，所以Java中的对象表示，最简单的做法是为每个Java类生成一个c++类与之对应。但HotSpot JVM并没有这么做，而是设计了一个OOP-Klass Model。OOP（Ordinary Object Pointer）指的是普通对象指针，而Klass用来描述对象实例的具体类型。
为什么HotSpot要设计一套oop-klass model呢？答案是：HotSopt JVM的设计者不想让每个对象中都含有一个vtable（虚函数表）
这个解释似乎可以说得通。众所周知，C++和Java都是面向对象的语言，面向对象语言有一个很重要的特性就是多态。关于多态的实现，C++和Java有着本质的区别。

多态是面向对象的最主要的特性之一，是一种方法的动态绑定，实现运行时的类型决定对象的行为。多态的表现形式是父类指针或引用指向子类对象，在这个指针上调用的方法使用子类的实现版本。多态是IOC、模板模式实现的关键。
在C++中通过虚函数表的方式实现多态，每个包含虚函数的类都具有一个虚函数表（virtual table），在这个类对象的地址空间的最靠前的位置存有指向虚函数表的指针。在虚函数表中，按照声明顺序依次排列所有的虚函数。由于C++在运行时并不维护类型信息，所以在编译时直接在子类的虚函数表中将被子类重写的方法替换掉。
在Java中，在运行时会维持类型信息以及类的继承体系。每一个类会在方法区中对应一个数据结构用于存放类的信息，可以通过Class对象访问这个数据结构。其中，类型信息具有superclass属性指示了其超类，以及这个类对应的方法表（其中只包含这个类定义的方法，不包括从超类继承来的）。而每一个在堆上创建的对象，都具有一个指向方法区类型信息数据结构的指针，通过这个指针可以确定对象的类型。

上面这段是我从网上摘取过来的，说的有一定道理，但是也不全对。至于为啥，我会在后文介绍到Klass的时候细说。
关于opp-klass模型的整体定义，在HotSpot的源码中可以找到。
oops模块可以分成两个相对独立的部分：OOP框架和Klass框架。
在oopsHierarchy.hpp里定义了oop和klass各自的体系。

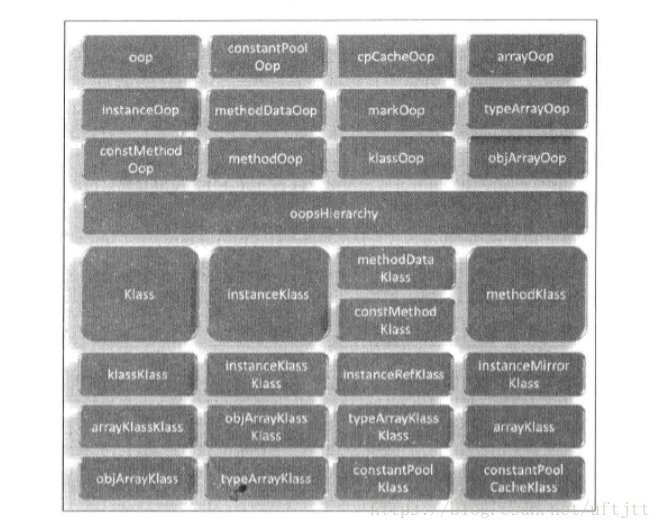

oop-klass结构总览：

2.1.1 oop结构：

/定义了oops共同基类
typedef class   oopDesc*                            oop;
//表示一个Java类型实例
typedef class   instanceOopDesc*            instanceOop;
//表示一个Java方法
typedef class   methodOopDesc*                    methodOop;
//表示一个Java方法中的不变信息
typedef class   constMethodOopDesc*            constMethodOop;
//记录性能信息的数据结构
typedef class   methodDataOopDesc*            methodDataOop;
//定义了数组OOPS的抽象基类
typedef class   arrayOopDesc*                    arrayOop;
//表示持有一个OOPS数组
typedef class   objArrayOopDesc*            objArrayOop;
//表示容纳基本类型的数组
typedef class   typeArrayOopDesc*            typeArrayOop;
//表示在Class文件中描述的常量池
typedef class   constantPoolOopDesc*            constantPoolOop;
//常量池告诉缓存
typedef class   constantPoolCacheOopDesc*   constantPoolCacheOop;
//描述一个与Java类对等的C++类
typedef class   klassOopDesc*                    klassOop;
//表示对象头
typedef class   markOopDesc*                    markOop;

上面列出的是整个Oops模块的组成结构，其中包含多个子模块。每一个子模块对应一个类型，每一个类型的OOP都代表一个在JVM内部使用的特定对象的类型。
从上面的代码中可以看到，有一个变量opp的类型是oppDesc ，OOPS类的共同基类型为oopDesc。

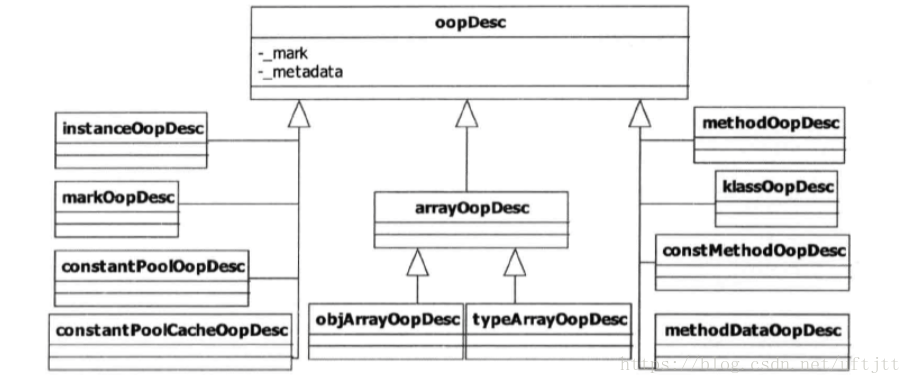

在Java程序运行过程中，每创建一个新的对象，在JVM内部就会相应地创建一个对应类型的OOP对象。在HotSpot中，根据JVM内部使用的对象业务类型，具有多种oopDesc的子类。除了oppDesc类型外，opp体系中还有很多instanceOopDesc、arrayOopDesc 等类型的实例，他们都是oopDesc的子类。如下图所示：

这些OOPS在JVM内部有着不同的用途，例如，instanceOopDesc表示类实例，arrayOopDesc表示数组。也就是说，当我们使用new创建一个Java对象实例的时候，JVM会创建一个instanceOopDesc对象来表示这个Java对象。同理，当我们使用new创建一个Java数组实例的时候，JVM会创建一个arrayOopDesc对象来表示这个数组对象。
在HotSpot中，oopDesc类定义在oop.hpp中，instanceOopDesc定义在instanceOop.hpp中，arrayOopDesc定义在arrayOop.hpp中。
简单看一下oopDesc相关定义：

class oopDesc {
  friend class VMStructs;
  private:
      volatile markOop  _mark;
      union _metadata {
        wideKlassOop    _klass;
        narrowOop       _compressed_klass;
      } _metadata;

  private:
      // field addresses in oop
      void*     field_base(int offset)        const;

      jbyte*    byte_field_addr(int offset)   const;
      jchar*    char_field_addr(int offset)   const;
      jboolean* bool_field_addr(int offset)   const;
      jint*     int_field_addr(int offset)    const;
      jshort*   short_field_addr(int offset)  const;
      jlong*    long_field_addr(int offset)   const;
      jfloat*   float_field_addr(int offset)  const;
      jdouble*  double_field_addr(int offset) const;
      address*  address_field_addr(int offset) const;
}


class instanceOopDesc : public oopDesc {
}

class arrayOopDesc : public oopDesc {
}

通过上面的源码可以看到，instanceOopDesc实际上就是继承了oopDesc，并没有增加其他的数据结构，也就是说instanceOopDesc中主要包含以下几部分数据：markOop _mark和union _metadata 以及一些不同类型的 field。
HotSpot虚拟机中，对象在内存中存储的布局可以分为三块区域：对象头、实例数据和对齐填充。在虚拟机内部，一个Java对象对应一个instanceOopDesc的对象。其中对象头包含了两部分内容：_mark和_metadata，而实例数据则保存在oopDesc中定义的各种field中。
_mark
文章开头我们就说过，之所以我们要写这篇文章，是因为对象头中有和锁相关的运行时数据，这些运行时数据是synchronized以及其他类型的锁实现的重要基础，而关于锁标记、GC分代等信息均保存在_mark中。因为本文主要介绍的oop-klass模型，在这里暂时不对对象头做展开，下一篇文章介绍。
_metadata
前面介绍到的_metadata是一个共用体，其中_klass是普通指针，_compressed_klass是压缩类指针。在深入介绍之前，就要来到oop-Klass中的另外一个主角klass了。
注意由于Java 8引入了Metaspace，OpenJDK 1.8里对象模型的实现与1.7有很大的不同。原先存于PermGen的数据都移至Metaspace，因此它们的C++类型都继承于 MetaspaceObj 类(定义见 vm/memory/allocation.hpp )，表示元空间的数据。
这是元数据的体系：

// The metadata hierarchy is separate from the oop hierarchy
//      class MetaspaceObj
class   ConstMethod;
class   ConstantPoolCache;
class   MethodData;
//      class Metadata
class   Method;
class   ConstantPool;
//      class CHeapObj
class   CompiledICHolder;

2.1.2 klass
klass体系

//klassOop的一部分，用来描述语言层的类型
class  Klass;
//在虚拟机层面描述一个Java类
class   instanceKlass;
//专有instantKlass，表示java.lang.Class的Klass
class     instanceMirrorKlass;
//专有instantKlass，表示java.lang.ref.Reference的子类的Klass
class     instanceRefKlass;
//表示methodOop的Klass
class   methodKlass;
//表示constMethodOop的Klass
class   constMethodKlass;
//表示methodDataOop的Klass
class   methodDataKlass;
//最为klass链的端点，klassKlass的Klass就是它自身
class   klassKlass;
//表示instanceKlass的Klass
class     instanceKlassKlass;
//表示arrayKlass的Klass
class     arrayKlassKlass;
//表示objArrayKlass的Klass
class       objArrayKlassKlass;
//表示typeArrayKlass的Klass
class       typeArrayKlassKlass;
//表示array类型的抽象基类
class   arrayKlass;
//表示objArrayOop的Klass
class     objArrayKlass;
//表示typeArrayOop的Klass
class     typeArrayKlass;
//表示constantPoolOop的Klass
class   constantPoolKlass;
//表示constantPoolCacheOop的Klass
class   constantPoolCacheKlass;

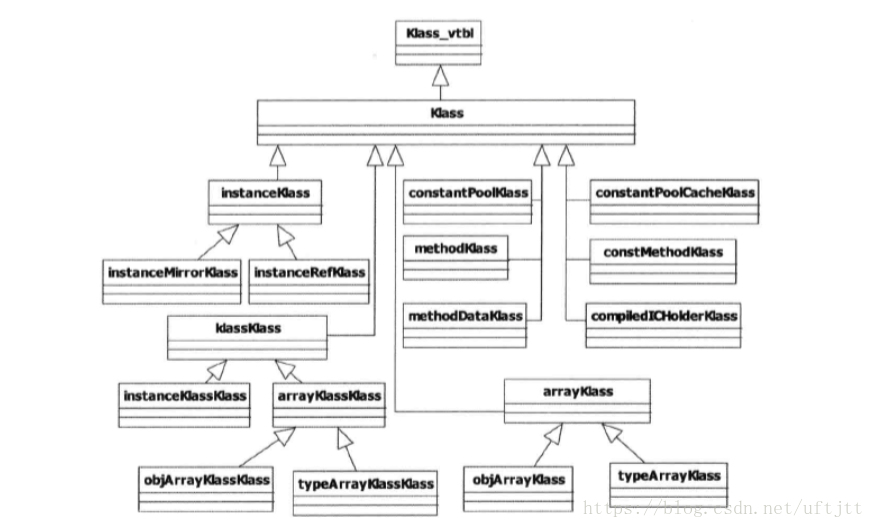

和oopDesc是其他oop类型的父类一样，Klass类是其他klass类型的父类。如下图所示：

Klass向JVM提供两个功能：
实现语言层面的Java类（在Klass基类中已经实现）
实现Java对象的分发功能（由Klass的子类提供虚函数实现）
文章开头的时候说过：之所以设计oop-klass模型，是因为HotSopt JVM的设计者不想让每个对象中都含有一个虚函数表。
HotSopt JVM的设计者把对象一拆为二，分为klass和oop，其中oop的职能主要在于表示对象的实例数据，所以其中不含有任何虚函数。而klass为了实现虚函数多态，所以提供了虚函数表。所以，关于Java的多态，其实也有虚函数的影子在。
_metadata是一个共用体，其中_klass是普通指针，_compressed_klass是压缩类指针。这两个指针都指向instanceKlass对象，它用来描述对象的具体类型。
2.1.3 instanceKlass
JVM在运行时，需要一种用来标识Java内部类型的机制。在HotSpot中的解决方案是：为每一个已加载的Java类创建一个instanceKlass对象，用来在JVM层表示Java类。
来看下instanceKlass的内部结构：

  //类拥有的方法列表
  objArrayOop     _methods;
  //描述方法顺序
  typeArrayOop    _method_ordering;
  //实现的接口
  objArrayOop     _local_interfaces;
  //继承的接口
  objArrayOop     _transitive_interfaces;
  //域
  typeArrayOop    _fields;
  //常量
  constantPoolOop _constants;
  //类加载器
  oop             _class_loader;
  //protected域
  oop             _protection_domain;
      ....

可以看到，一个类该具有的东西，这里面基本都包含了。

这里还有个点需要简单介绍一下。

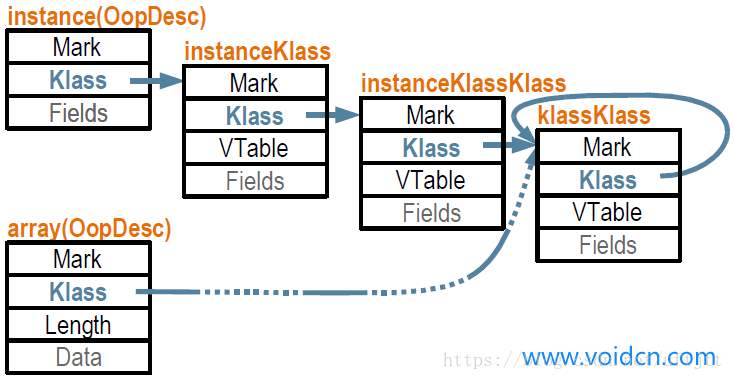

在JVM中，对象在内存中的基本存在形式就是oop。那么，对象所属的类，在JVM中也是一种对象，因此它们实际上也会被组织成一种oop，即klassOop。同样的，对于klassOop，也有对应的一个klass来描述，它就是klassKlass，也是klass的一个子类。klassKlass作为oop的klass链的端点。关于对象和数组的klass链大致如下图：

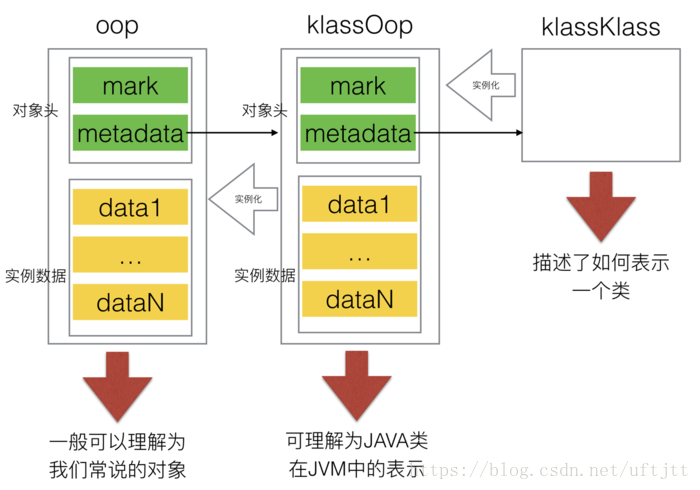

在这种设计下，JVM对内存的分配和回收，都可以采用统一的方式来管理。oop-klass-klassKlass关系如图：

2.2 内存存储

关于一个Java对象，他的存储是怎样的，一般很多人会回答：对象存储在堆上。稍微好一点的人会回答：对象存储在堆上，对象的引用存储在栈上。今天，再给你一个更加显得牛逼的回答：
对象的实例（instantOopDesc)保存在堆上，对象的元数据（instantKlass）保存在方法区，对象的引用保存在栈上。
其实如果细追究的话，上面这句话有点故意卖弄的意思。因为我们都知道。方法区用于存储虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据。 所谓加载的类信息，其实不就是给每一个被加载的类都创建了一个 instantKlass对象么。
talk is cheap ,show me the code ：

class Model
{
    public static int a = 1;
    public int b;

    public Model(int b) {
        this.b = b;
    }
}

public static void main(String[] args) {
    int c = 10;
    Model modelA = new Model(2);
    Model modelB = new Model(3);
}

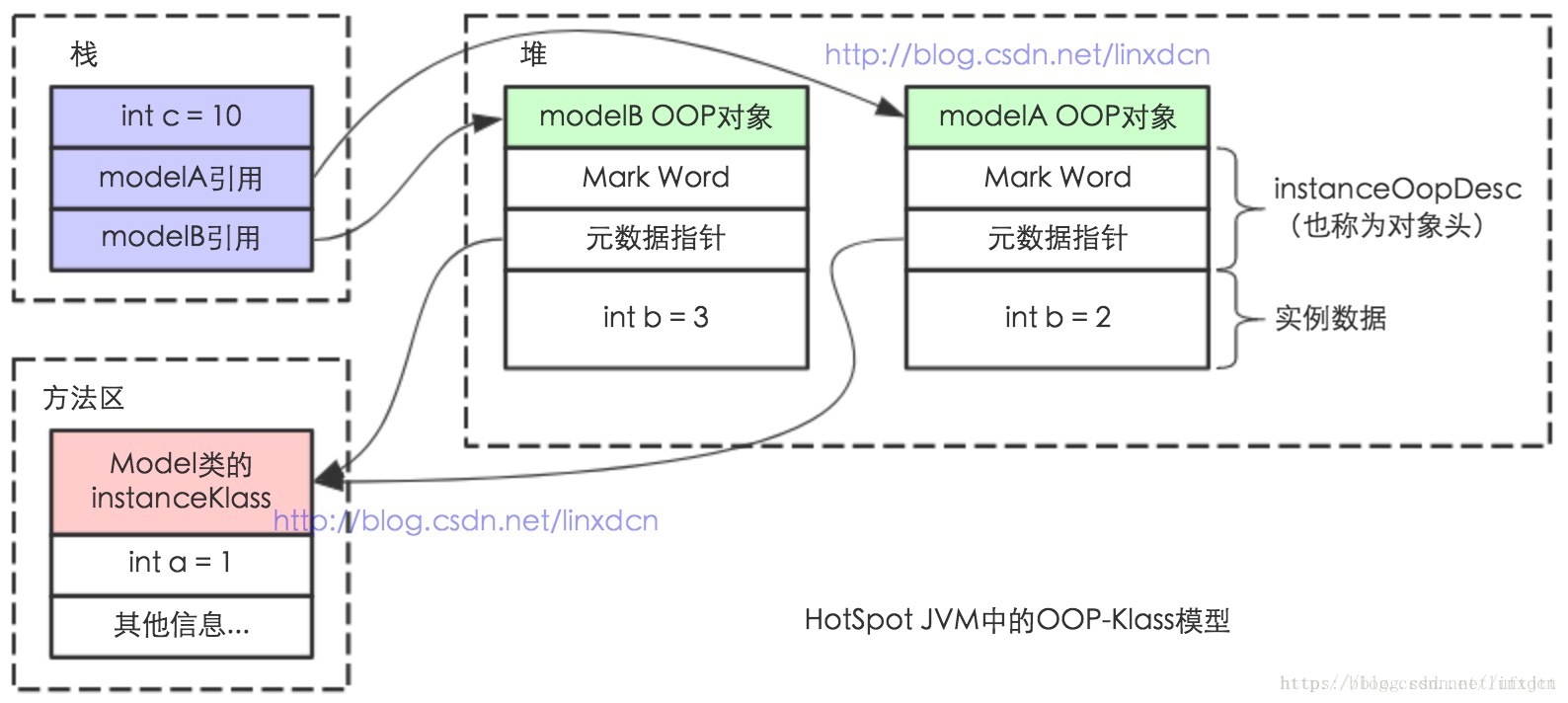

存储结构如下；

从上图中可以看到，在方法区的instantKlass中有一个int a=1的数据存储。在堆内存中的两个对象的oop中，分别维护着int b=3,int b=2的实例数据。和oopDesc一样，instantKlass也维护着一些fields，用来保存类中定义的类数据，比如int a=1。
总结
每一个Java类，在被JVM加载的时候，JVM会给这个类创建一个instanceKlass，保存在方法区，用来在JVM层表示该Java类。当我们在Java代码中，使用new创建一个对象的时候，JVM会创建一个instanceOopDesc对象，这个对象中包含了两部分信息，对象头以及元数据。对象头中有一些运行时数据，其中就包括和多线程相关的锁的信息。元数据其实维护的是指针，指向的是对象所属的类的instanceKlass。
