本文记录了一款使用N76E003单片机自制的低功耗小型气象站，运行91天后因电池耗尽停止工作。设备具有防水能力，包括气压、光照度传感器和无线串口模块，采用50s定时唤醒和1小时开启外设的策略来节省电力。未来计划专注于Python和QT的学习，以改进数据处理和上位机软件。
目前已低功耗运行91天，设备已停机，不再回传数据，未达到135天目标；

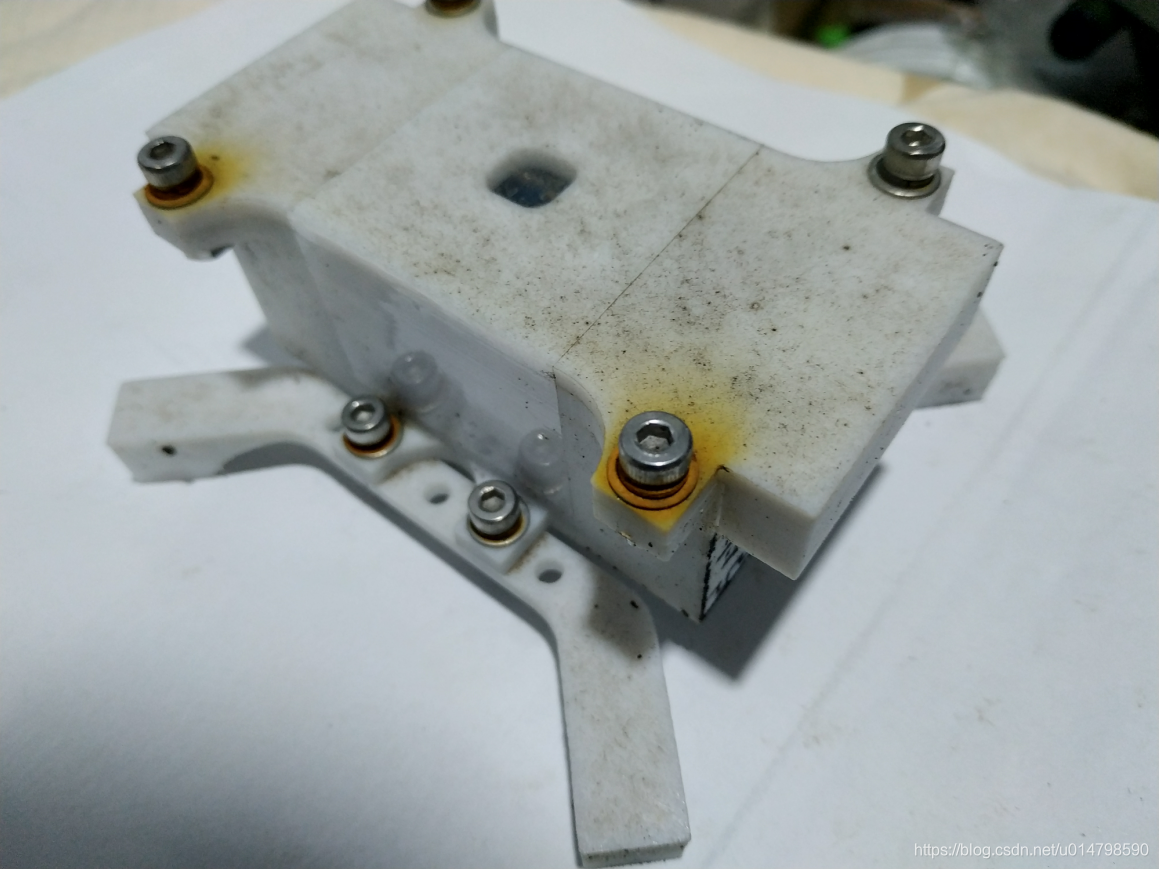

图1：外壳较脏、弹簧垫片看来不是不锈钢的，已经生效了

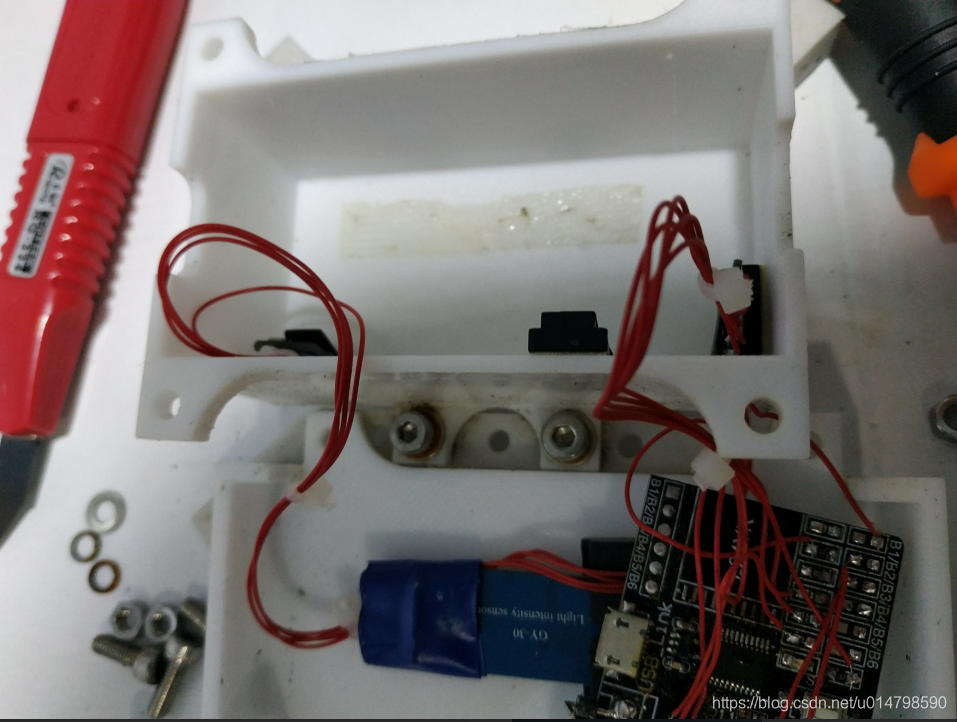

图2：拧开四颗螺丝后，内部干净无水渍

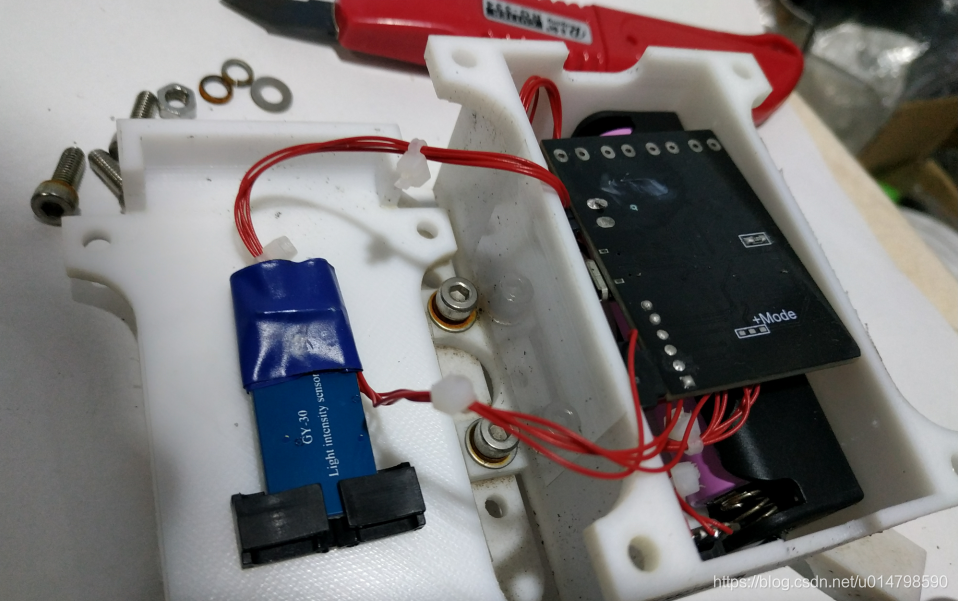

图3：内部线路完好，更换电池后继续工作
//———————————————————————————————
设备具有一定的防水能力，在室外运行期间，偶有小到中雨天气，但并未对设备造成影响
//———————————————————————————————
材料
电源：18650电池1节（2000mah）
主控：N76E003单片机
传感器：BMP180气压传感器、BH1750光照度传感器
无线串口模块：LC12S（2.4G）
LDO：XC6204
外壳：3D打印PLA
开发环境：KEIL4

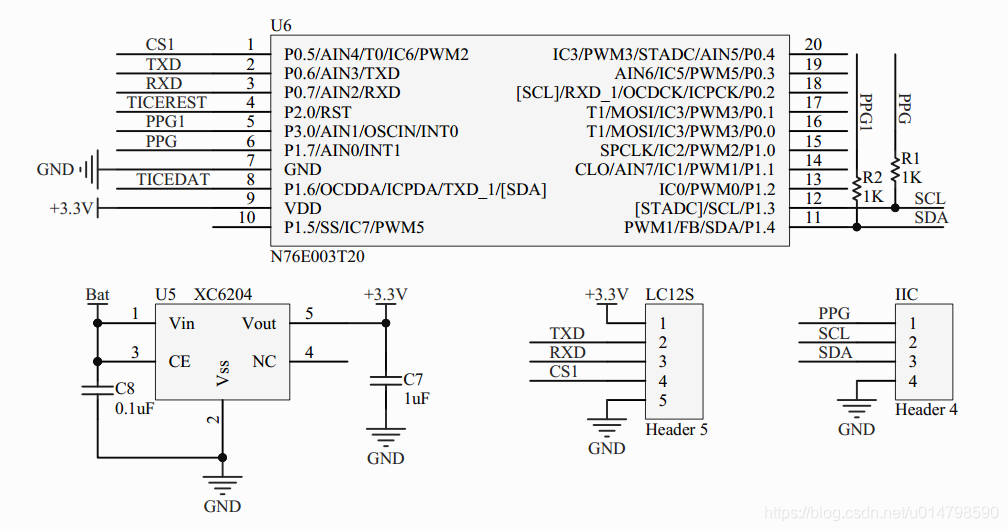

电路
其中PPG与PPG1为推挽输出，用于给传感器供电，与对IIC总线提供上拉电源。
其中CS1为无线串口模块休眠控制管脚，设置为开漏输出。（特点见下图）
