N76E003 管脚中断

N76E003单片机的每个管脚都可用于触发中断，最多可配置八个管脚，四种触发方式（上升沿，下降沿，高电平，低电平），并且管脚中断可以使MCU从空闲模式或掉电模式唤醒。

1、配置寄存器

			set_EA;	//开启总中断
			set_EPI;	//开启管脚中断（位于拓展中断中）

由上图可知，管脚中断的中断号为7

由上图可以看到管脚中断的流程，接下来我们以P1.1管脚为例，进行配置

	clr_PIPS1;
	set_PIPS0;//选择P1.1为输入源
	set_PIT1;//P1.1位于通道1;set为边沿触发/clr为电平触发

set_PIPEN1;//设定为上升沿或者高电平触发
//	set_PINEN1;//设定下降沿或低电平触发

或者使用官方宏定义的方式进行中断触发配置（需要将PIT设置屏蔽）

//Enable_BIT1_HighLevel_Trig;	//高电平
//Enable_BIT1_FallEdge_Trig;	//下降沿
//Enable_BIT1_RasingEdge_Trig;//上升沿
//Enable_BIT1_LowLevel_Trig;	//低电平

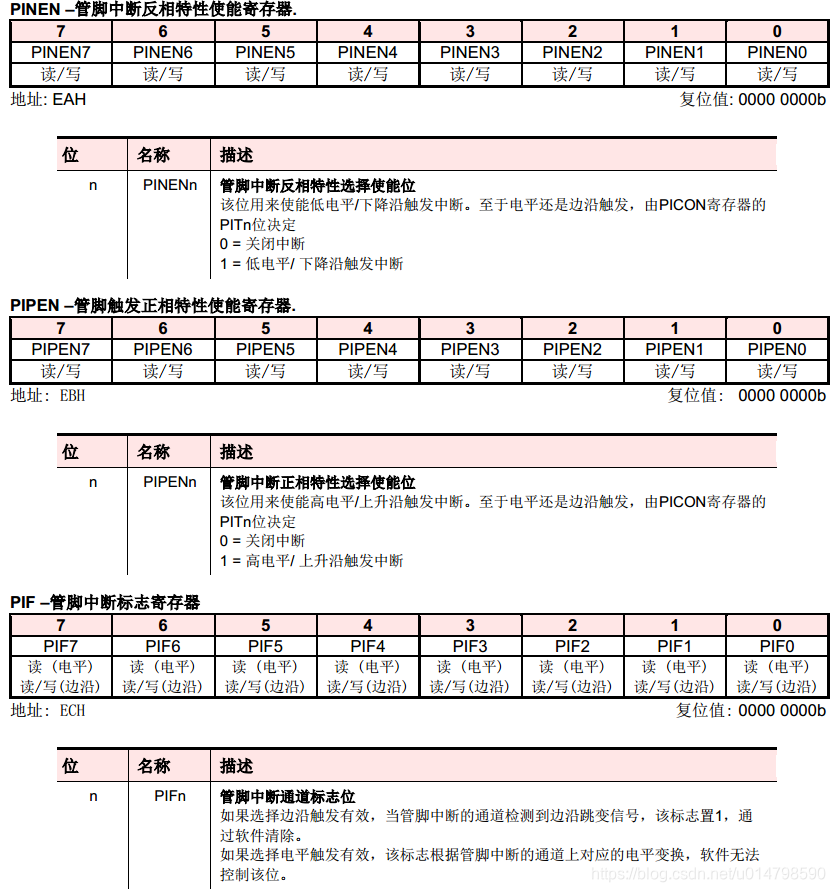

到此，管脚中断的寄存器配置就基本完成了，PIF为中断标志位，我们选择的P1.1，使用PIF1检测

2、完整代码

#include "N76E003.h"
#include "SFR_Macro.h"
#include "Function_define.h"
#include "Common.h"
#include "Delay.h"
#include <intrins.h>

#define uchar unsigned char
#define uint  unsigned int


sbit LED =P0^4;


void delay1(int ms)
{
 unsigned char y;
  while(ms--)
 {
  for(y = 0; y<250; y++)
  {
   _nop_();
   _nop_();
   _nop_();
   _nop_();
  }
 }
}


void main (void)
{
			set_EA;	//开启总中断
			set_EPI;	//开启管脚中断（位于拓展中断中）
	 		Set_All_GPIO_Quasi_Mode;	//所有引脚配置为双向模式
			P11_Input_Mode;			//设置为输入模式

			clr_PIPS1;
			set_PIPS0;//选择P1.1为中断输入源

//		set_PIT1;//通道1;set为边沿触发/clr为电平触发
//		set_PIPEN1;//设定为上升沿或者高电平触发
//	set_PINEN1;//设定下降沿或低电平触发

Enable_BIT1_HighLevel_Trig;	//高电平
//Enable_BIT1_FallEdge_Trig;	//下降沿
//Enable_BIT1_RasingEdge_Trig;//上升沿
//Enable_BIT1_LowLevel_Trig;	//低电平
		LED=0;//初始化LED端口
		Timer0_Delay1ms(200);

	while(1)
	{
	}
}

//-------管脚中断中断服务程序---------
void PinInterrupt (void) interrupt 7
{
		if(PIF==0x02)//P11位于一通道
		{
			PIF=0;//清除外部中断标志
			LED=!LED;
		}
}
