STM32Cube学习(5)——PWM

本文介绍如何使用STM32CubeIDE配置STM32F407ZGT6单片机的TIM14通道,通过设置PWM来实现呼吸灯效果。详细阐述了计数器配置、PWM频率计算以及占空比调整,提供了相关代码参考。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、引言

单片机:STM32F407ZGT6;
仿真器:ST Link V2;
开发环境:STM32CubeIDE 1.10.1;
功能说明:使用单片机定时器产生PWM实现呼吸灯效果。

前情提要:
STM32Cube学习(1)——点灯&配置
STM32Cube学习(2)——定时器中断
STM32Cube学习(3)——ADC
STM32Cube学习(4)——UART串口

参考资料:
【STM32】HAL库 STM32CubeMX教程七—PWM输出(呼吸灯)
STM32F4数据手册

2、STM32CubeIDE配置

选择TIM14通道,使能Channel1为PWM(因为开发板LED管脚是这个)
在这里插入图片描述

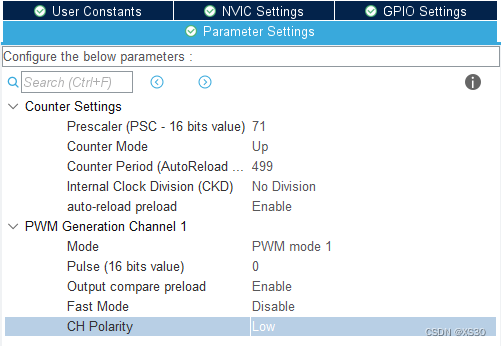

在参数设置中,配置如下
Counter Settings计数器配置:
Prescaler(分频器)——71
Counter Mode(计数器模式)——Up
Counter Period(计数器周期)——499
auto-reload preload(自动重载初值)——使能
PWM Generation Channel 1:
Pulse(初始脉冲)——0
Output compare preload(输出比较预加载)——使
