0、引言

几个月前又做了个玩具，需要用到攀藤颗粒物检测传感器（4.5V-5V、100mA），使用单块锂离子电池（3.7v）供电，最后选择使用MT3608芯片升压到5V对其进行供电，N76e003单片机作为主控芯片，使用S8050和S8550组成“达林顿管”进行控制，最终实现单片机控制升压电路的目的。

1、达林顿管连接

因为MT3608芯片的使能端，无法直接关断输出（保持锂电池电压），故选择使用两个三极管组成复合管（达林顿管连接），对其进行控制，以期实现对最终输出电压的0/5V控制。
组成复合管这样做的目的是为了增大电流放大倍数，最终所具有的放大倍数，是两个三极管放大倍数的乘积。在这里插入图片描述
下图中EN为单片机控制IO（PP），+Bat为锂电池正极，3608VCC为升压芯片输入电压，R36电阻为下拉，保持电平“清晰”。

2、升压参数选定

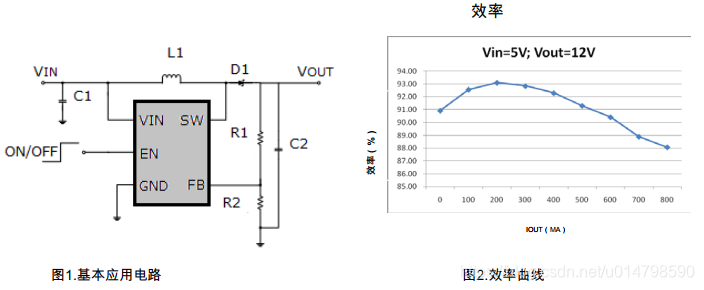

MT3608基本应用电路和效率曲线如下图所示，其中R1、R2为采样电阻，通过下图2的公式进行计算；EN为芯片使能管脚（使能后可以进行升压，失能后无法完全关断，会保持电池电压输出），故在应用电路中直接将EN与VIN连接。
在这里插入图片描述

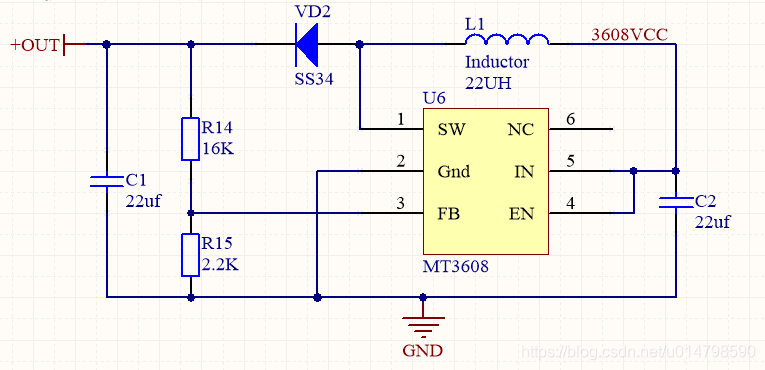

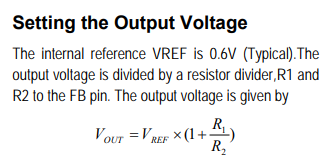

本次设计输出电压为5V，故根据下图公式计算得——》R1/R2=22/3；R1、R2电阻选型在常见阻值电阻中进行选择，故R1=16k(1%)、R2=2.2k(1%)，按照下图得计算公式，理论输
