0、引言：

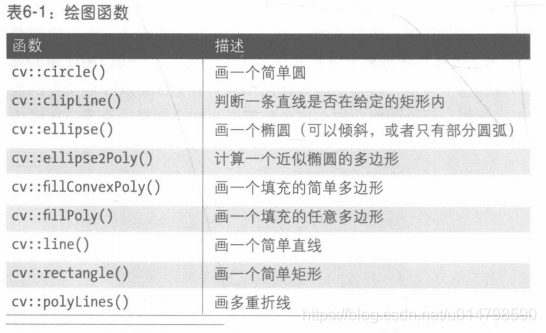

OpenCV自带的绘图函数说明（图1、图2源自learn opencv 3中文版）
在这里插入图片描述

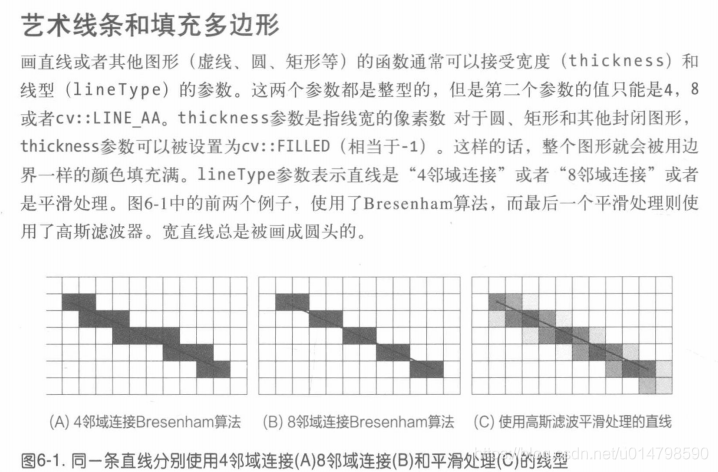

直线连接类型说明

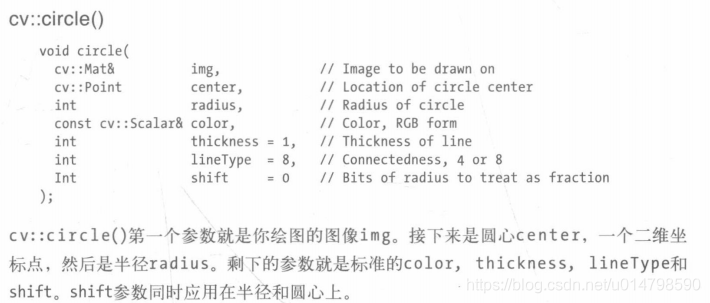

1、Circle（圆）

在这里插入图片描述
8UC3含义参考

#include<iostream>
#include<opencv2/opencv.hpp>
#define w 400

using namespace cv;


int main(void)
{


	Mat image = Mat::zeros(w, w, CV_8UC3);//生成一个400x400的矩阵，每个像素点占8bit,无符号整型，4通道图像，
	circle(
		image,//输出的图像
		Point(w / 2, w / 2),//圆心位置
		w/32,//半径
		Scalar(0, 0
