分页寻址x32（PAE）

最新推荐文章于 2025-09-11 09:48:28 发布
原创 最新推荐文章于 2025-09-11 09:48:28 发布 · 324 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#系统安全

参考文档：

保护模式-分页管理机制

启用PAE后虚拟地址到物理地址的转换

Windows虚拟地址转物理地址（原理+源码实现，附简单小工具）

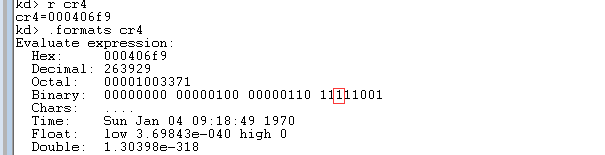

首先查看CR4寄存器第5位为1说明开启了PAE

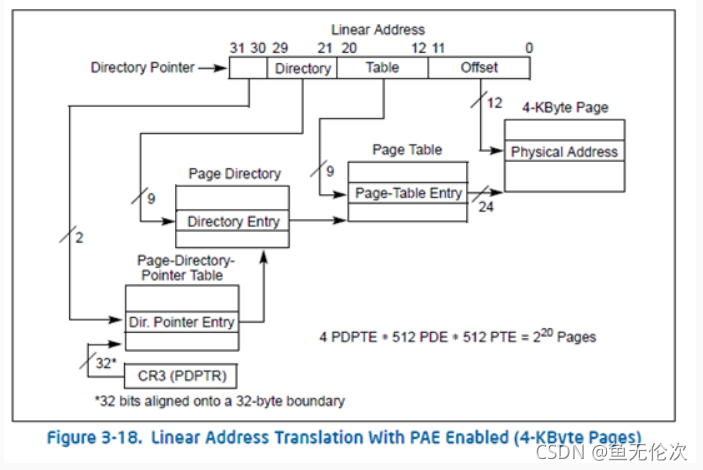

 转换规则如下：

 规则:

每个项的长度为8

VA为

2位：（30—31）页目录指针表的索引

9位：（21—29）页目录表索引

9位：（12—20）页表索引

12位：（0—11）页内偏移

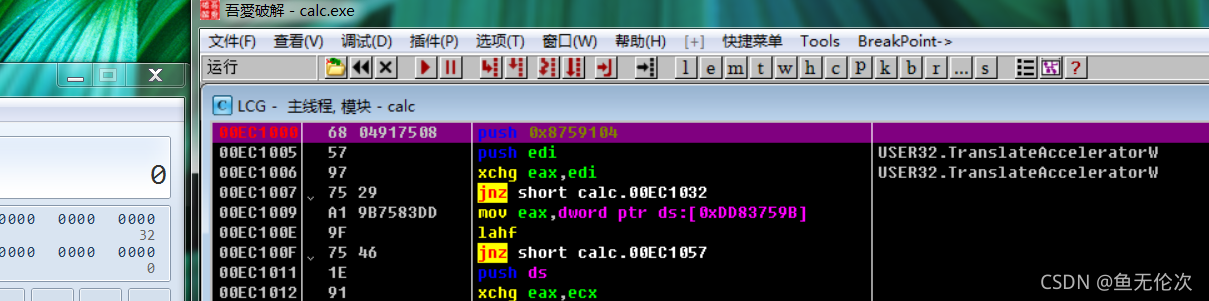

例如:开启PAE的情况下将计算器进程的入口点0xEC1000转化为物理地址

16进制

2进制

说明

0X0

00

（30—31）页目录指针表的索引

0X7

000000111

（21—29）页目录表索引

0XC1

011000001

（12—20）页表索引

0X0

000000000000

（0—11）页内偏移

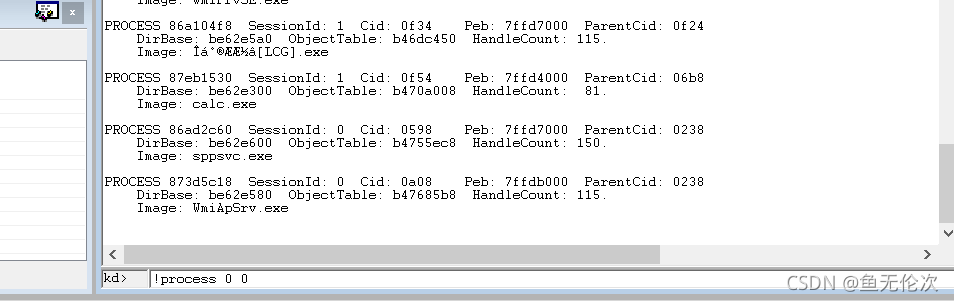

1、windbg输入：!process 0 0 查看calc进程信息

 记录下两个个关键信息：

DirBase    :   be62e300           查表需要

PROCESS ：87eb1530           附加进程需要

2：windbg输入：.process 87eb1530 附加到指定进程



3、定位页目录指针表的索引

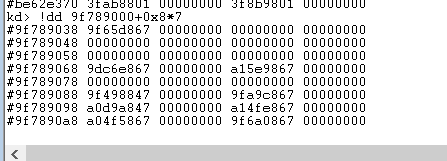

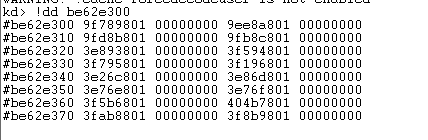

我们的页目录指针表的索引是：0

 得到的是：9f789801，因为后3位是属性位，所以直接抹掉变成：9f789000

4、定位页目录表索引

!dd 9f789000+0x8*7

 得到的是：9f65d867，因为后3位是属性位，所以直接抹掉变成：9f65d000

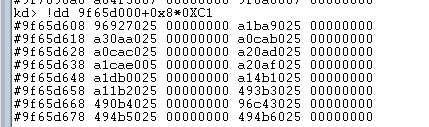

5、定位页表索引

!dd 9f65d000+0x8*0XC1

 得到的是：96927025，因为后3位是属性位，所以直接抹掉变成：96927000

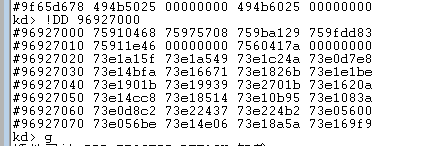

6、定位页内偏移

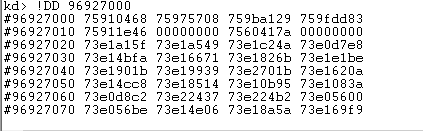

!dd  96927000+0x0



7、得到最终物理地址
