UML类图详解

最新推荐文章于 2025-04-04 23:50:22 发布

浪单

最新推荐文章于 2025-04-04 23:50:22 发布

阅读量567

点赞数

文章标签： UML 类图 java类图 uml类图

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/u014724718/article/details/83070033

版权

在这里插入图片描述

在这里插入图片描述

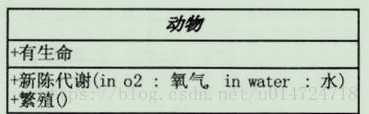

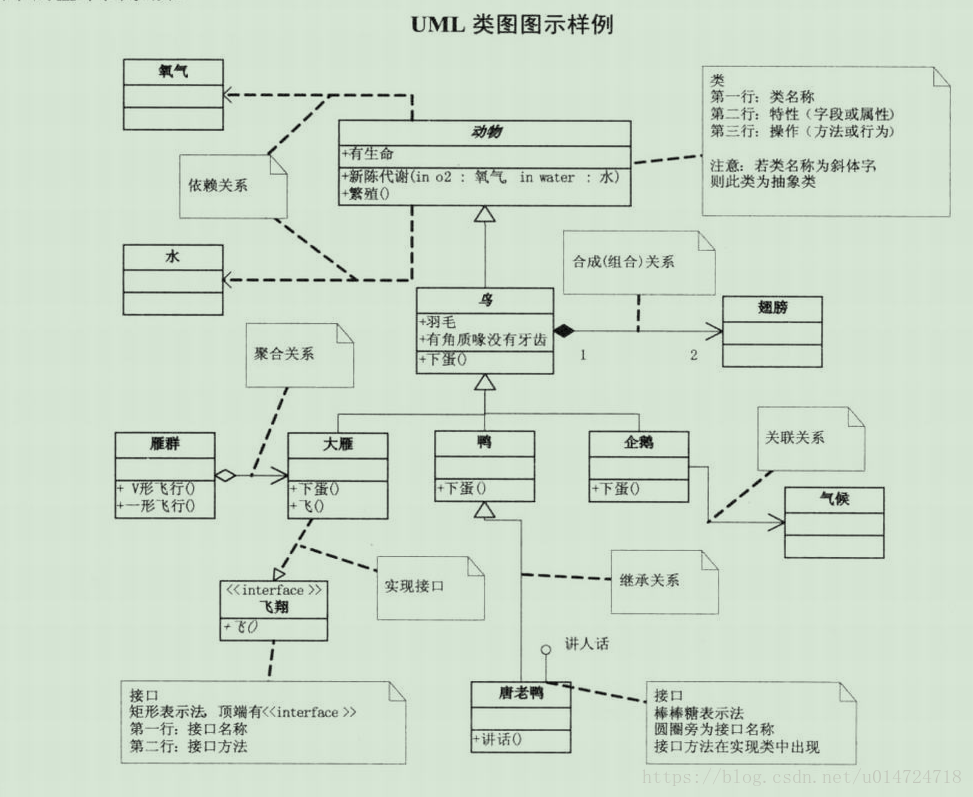

动物代表一个类，分三层，第一层表示类名，第二层表示字段和属性，第三层表示方法
‘+’表示public，‘-’表示private，‘#’表示protected

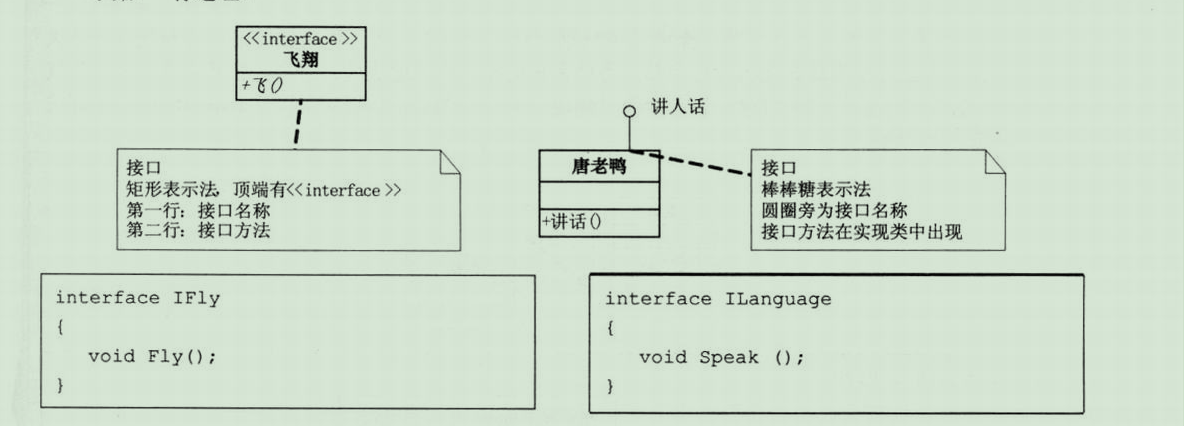

飞翔表示接口图，第一层是接口名称，第二层是接口方法。另一种表示法“棒棒糖表示法”，如唐老鸭。

在这里插入图片描述

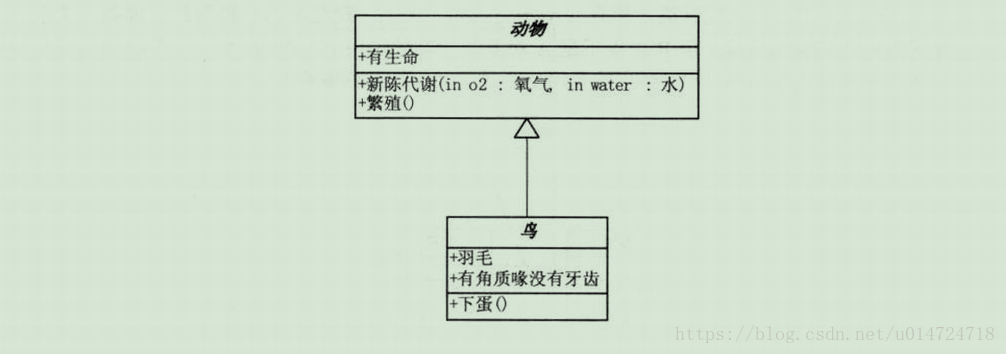

鸟继承了动物类，继承关系用空心三角加实现来表示。

在这里插入图片描述

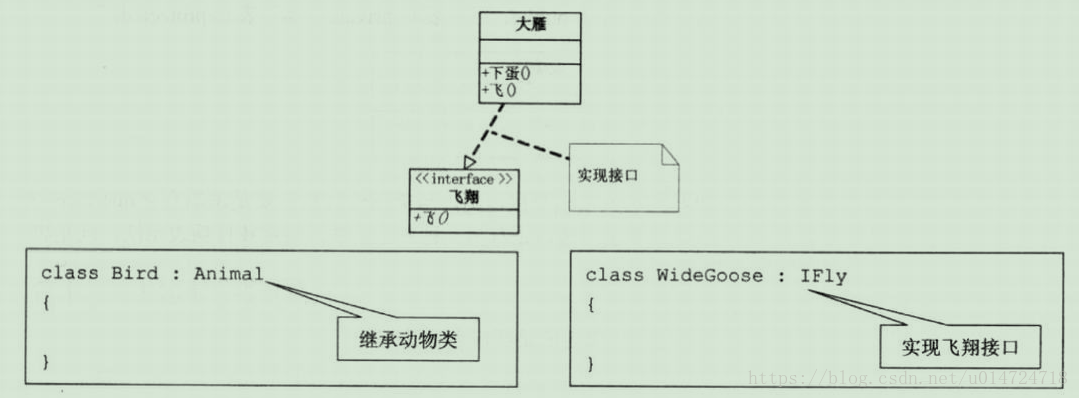

大雁实现了了飞翔接口，实现接口用空心三角+虚线表示

在这里插入图片描述

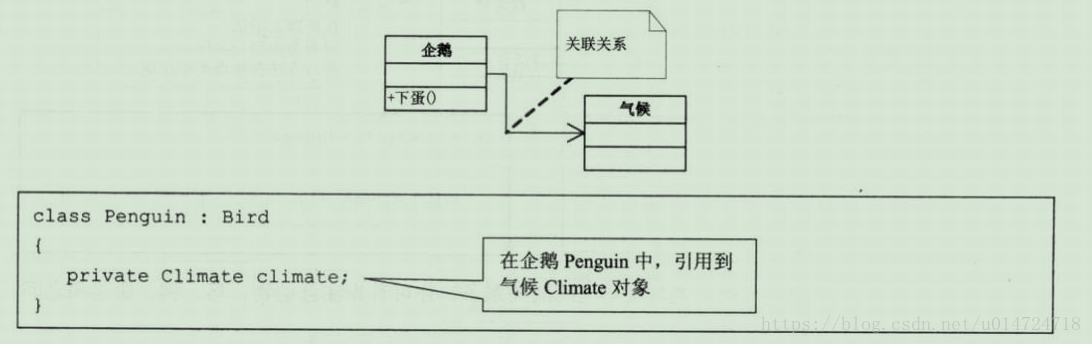

企鹅需要了解气候规律，可以用关联，关联关系用实现箭头表示

在这里插入图片描述

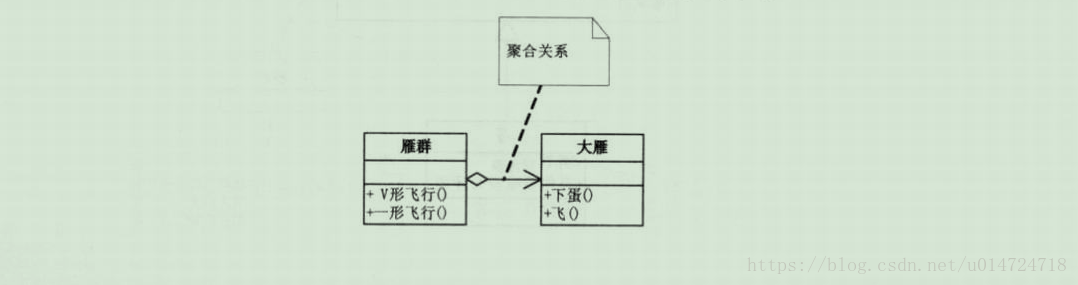

每只大雁属于一个雁群，一个雁群有多只大雁。聚合关系用空心菱形+实现箭头

在这里插入图片描述

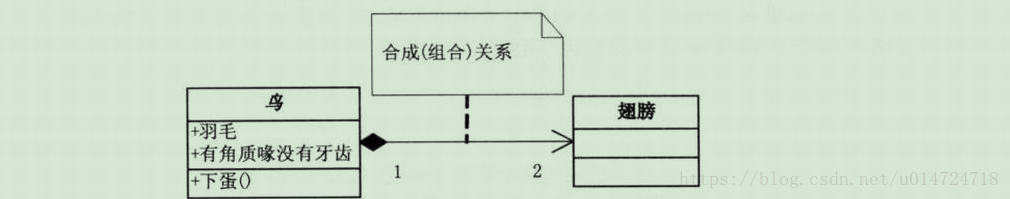

鸟是由翅膀等组成的，部分和整体的生命周期一样。这里用合成（组合）关系。用实心菱形+实线箭头表示，所以一般在初始化鸟类是，同事实例化翅膀类，他们之间同时生成

在这里插入图片描述

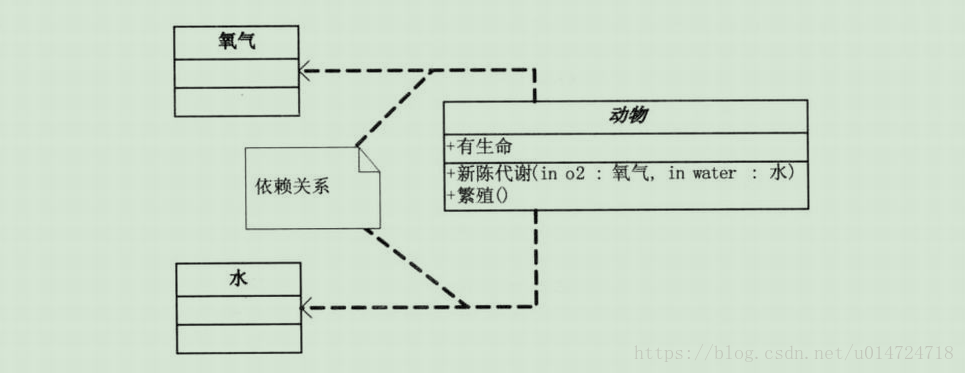

动物依赖水和氧气，用依赖关系表示，徐线箭头表示
