Altium Designer 20学习笔记

        由于硬件工程师离职，没人画板，所以需要自己来画板。此文用于记录AD学习过程中记录一些快捷键的操作。

公共操作：

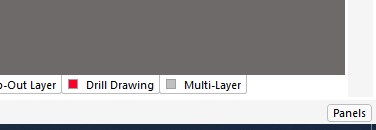

1、AD软件的底部是状态栏，状态栏下有一个panels按钮，里面有很多可选的项目，默认状态栏是打开的，如果不小心关闭，可以在：“视图”-->“状态栏”里面打开。

2、按下tab键可以对选中的元素进行属性的设置。

3、单按下"g"可以选择栅格大小，双按"gg"可以手动输入任意尺寸的栅格。

4、按下“ctrl”+“q”可以切换显示的单位mil或者mm。

5、按下“a”可以对原理图库、pcb图库、PCB或者原理图进行元器件的对齐操作。

6、原理图和pcb器件的多选方法，默认是框选，需要框到器件的所有才会选中。如果需要其他选择方式需要设置：“编辑”-->“选择”-->"直线接触到对象"(或其他的)。

7、移动选择的对象的快捷键方法（原理图或者pcb）：先选中需要移动的对象，一个或多个，然后按下"m"+"s"，出来十字架，再次选中选择的对象就可以方便的移动器件了。

8、自定义快捷键方法：在菜单栏查看某一个操作的时候，比如"放置(P)"-->“管脚(P)”,可以使用系统默认的快捷键"pp"调出管脚，也可以自定义快捷键，调出"放置(P)"-->“管脚(P)”后鼠标放到“管脚”上面，按住"ctrl"键然后左键点击“管脚”，就可以自动弹出快捷键编辑框了。

9、原理图库和原理图绘制过程中，选中器件或者引脚，按住shift键，用鼠标左键拖动可以实现复制粘贴功能。

10、在画线的过程中按住空格键可以改变线的走线。

11、查找元器件的快捷键为j+c

12、在原理图中按住"Alt+L"键可以高亮显示网络。在PCB中按住Ctrl键加鼠标左键点击网
