Rocket mq

图1

rocket mq 的作用：消峰，异步，解耦。

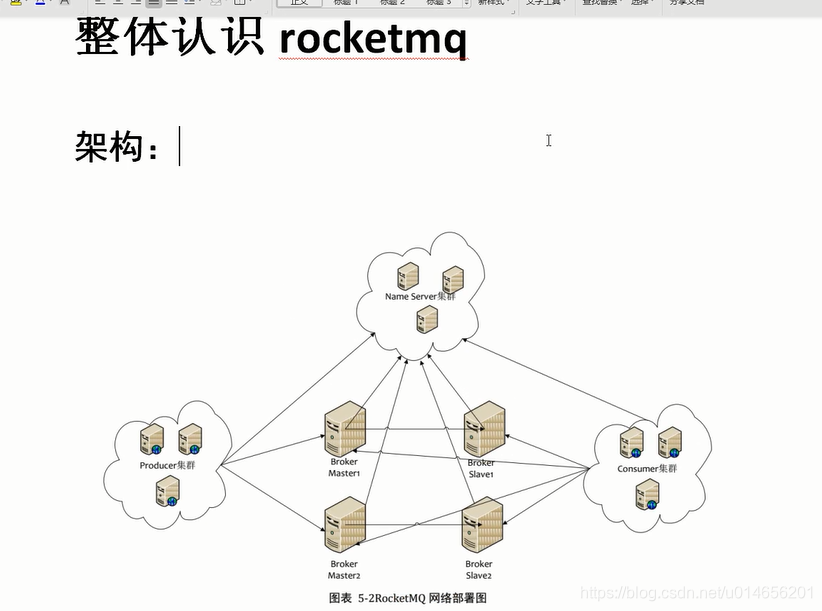

producer 集群生产者相当于我们的订单服务集群，consumer集群服务消费集群相当于统计服务，每消费一个订单，服务加1;

broker 消息中间件的，中转消息存储消息的。name Servcer 就是去维护整个集群的状态，高可用的。很想dubbo里的注册中心zookeeper。

图2

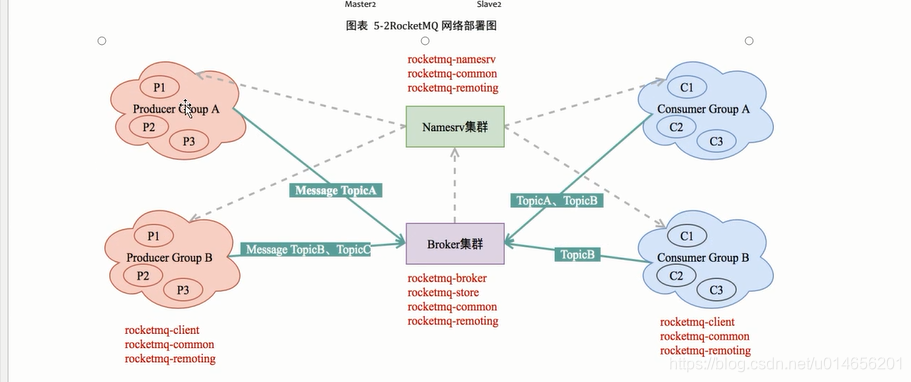

 对于rocketmq来说，生产者和消费者都是客户端。自己是服务端。但是对于生产者消费者来说，自己是服务端，rocketmq是客户端。

rocketmq-remoting 代码里包含了生产者与mq之间的远程之间的调用，rocketmq-common 代码里包含了一些消息相关的信息

其实从宏观来看就是一个，远程通讯，发送消息，储存消息的一个过程。

图3

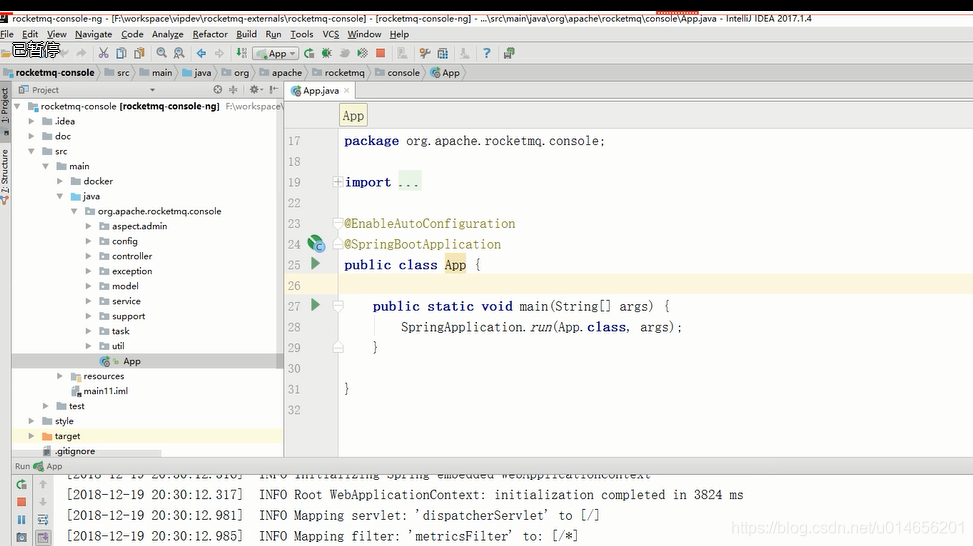

启动服务。

图4

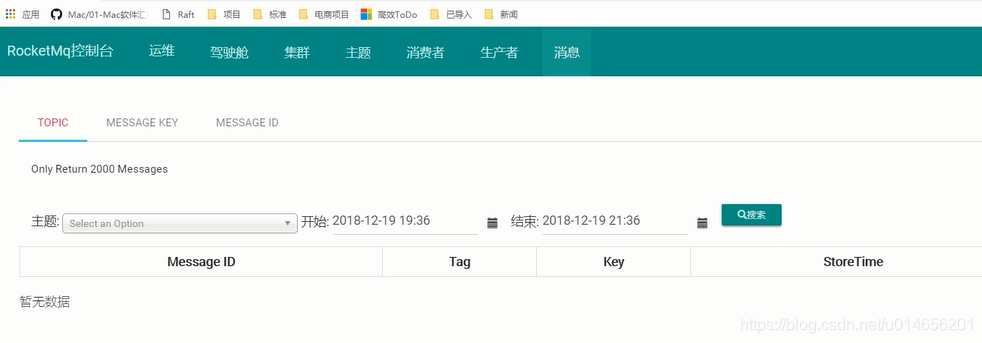

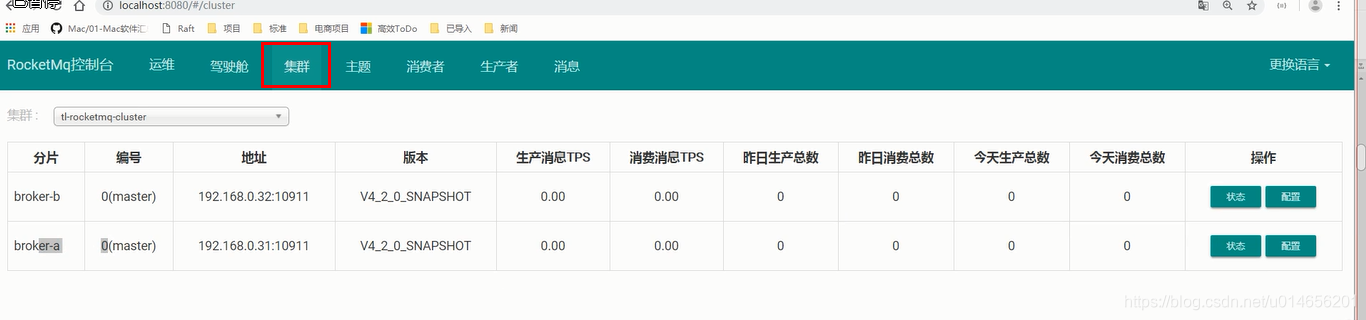

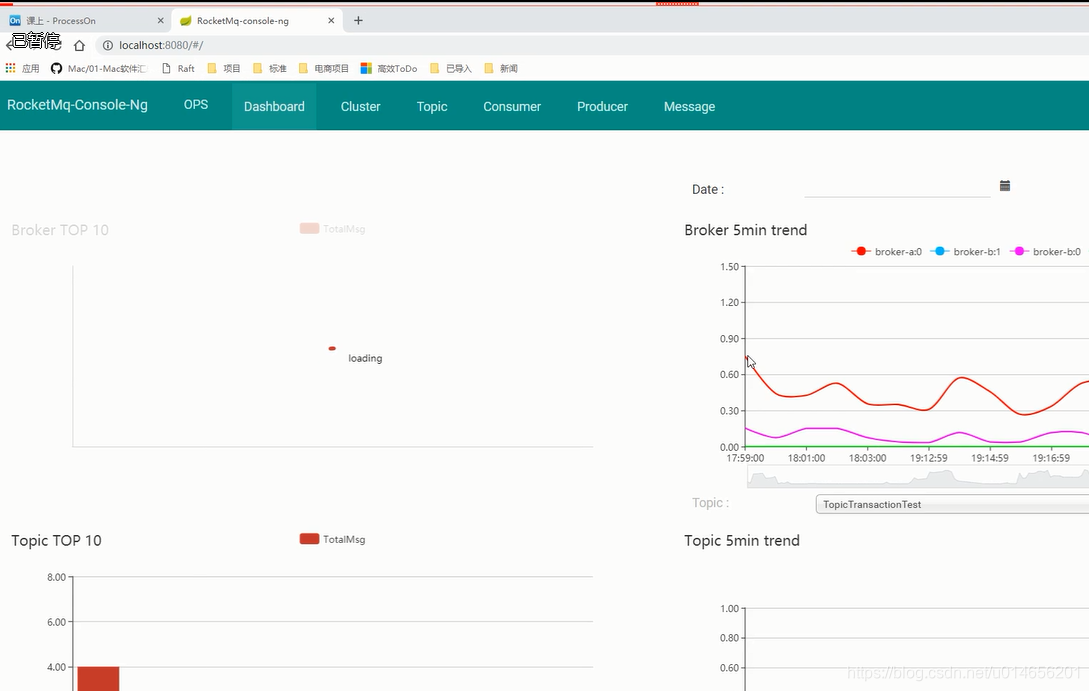

 统计页面。

图5

图6

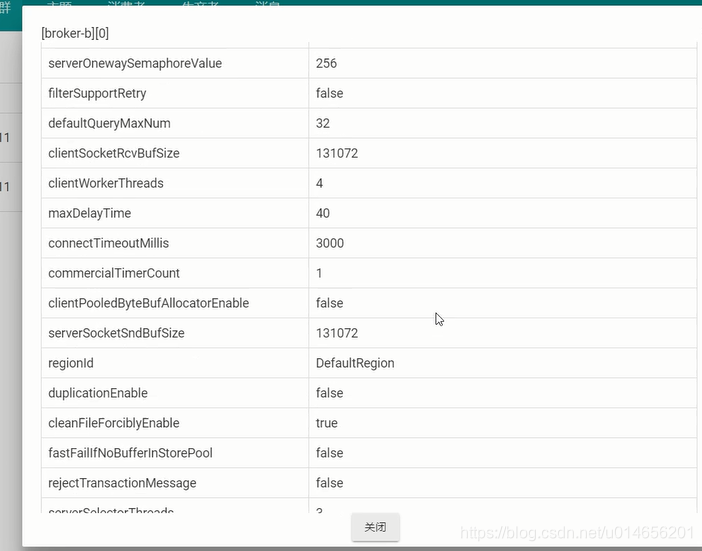

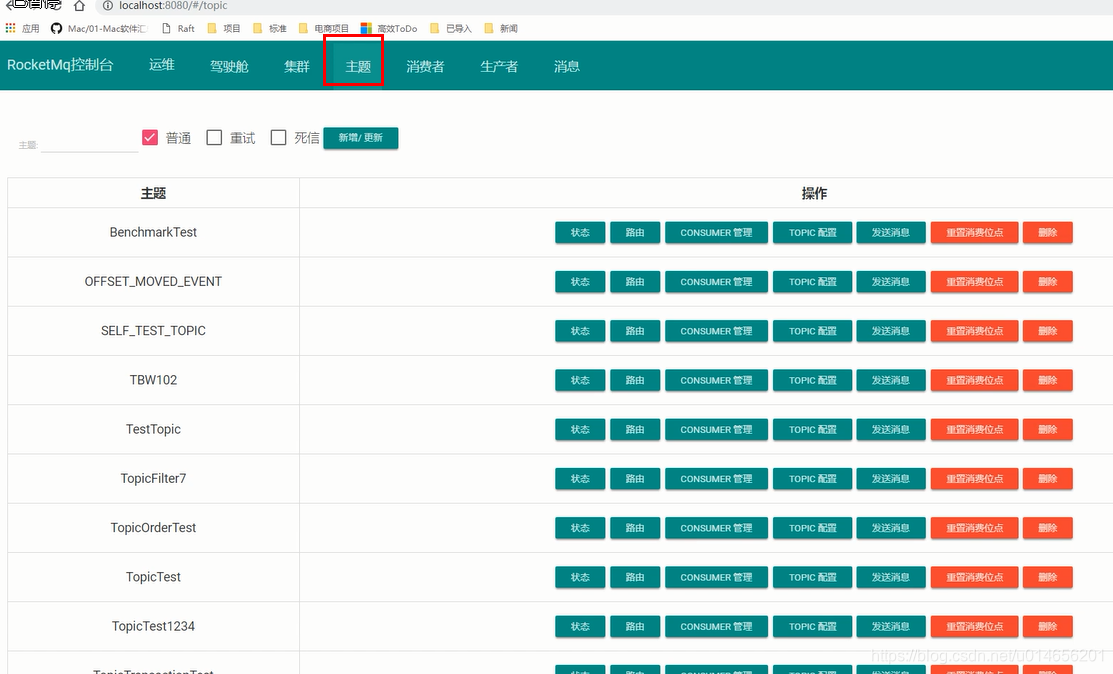

状态

图7

状态；

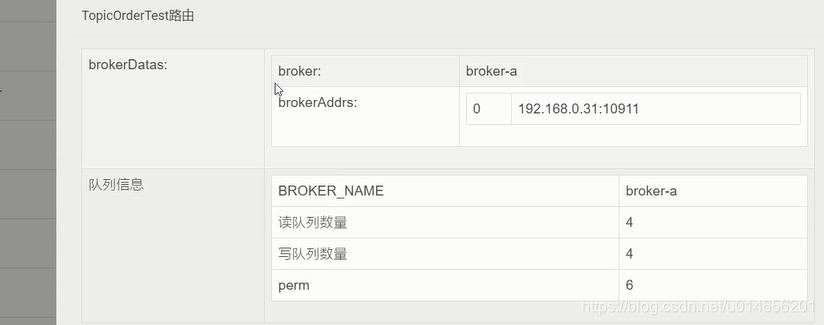

路由 权限，6代表有所有的权限。相当于root

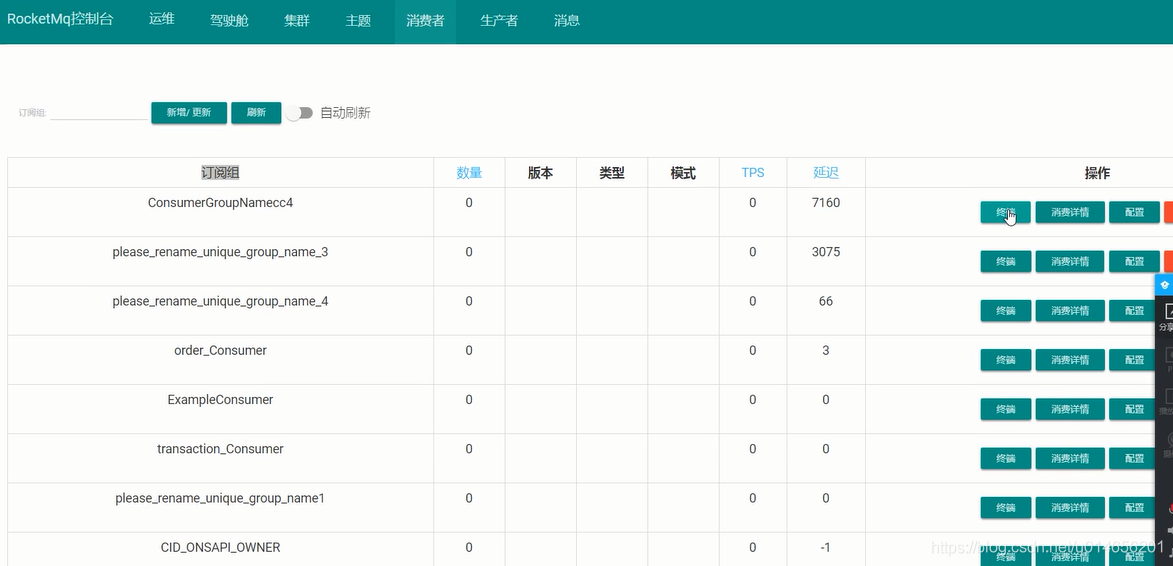

consumer。

图8

图9

图10

图11

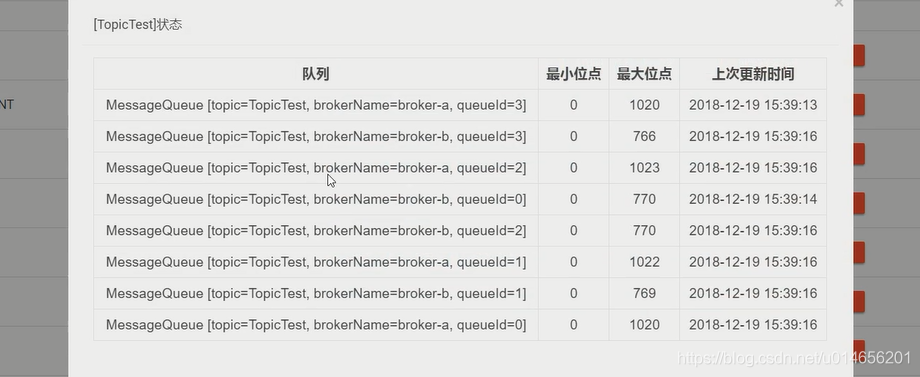

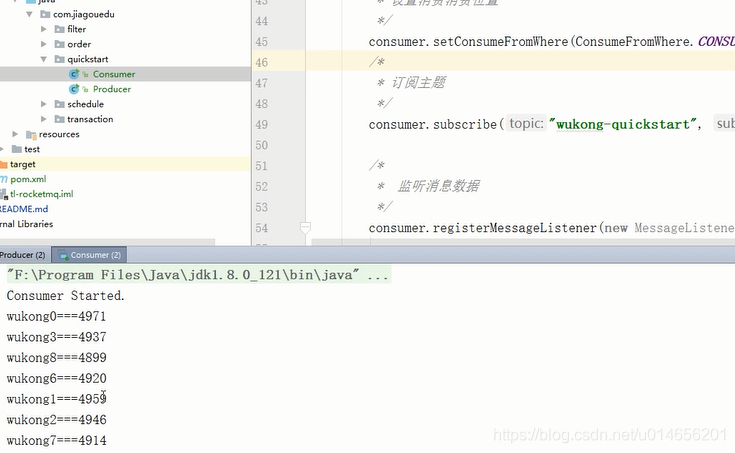

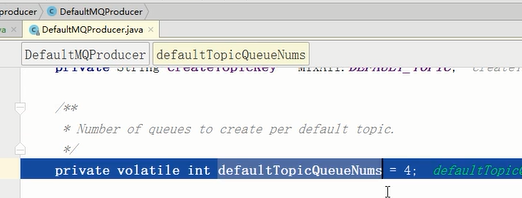

启动测试。 默认一个topic 有4个队列。

图12

 图13

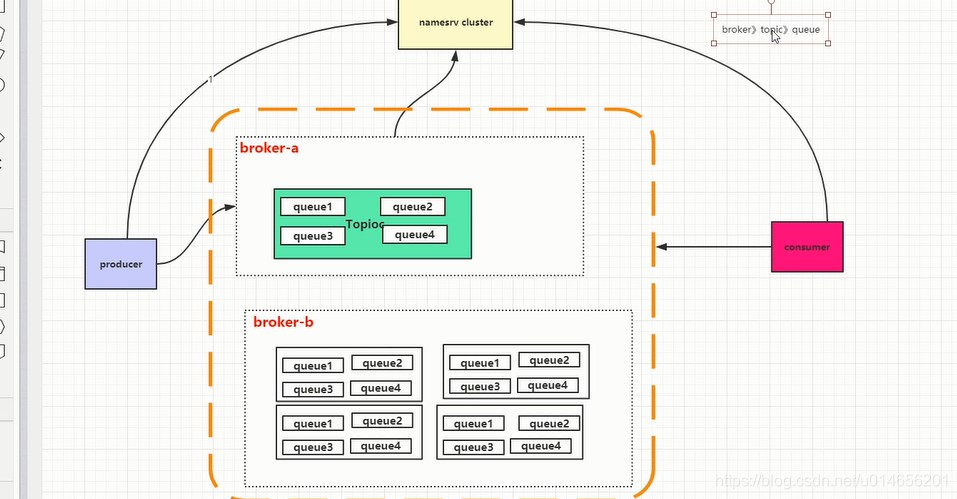

 broker 包含一个topioc。一个topioc包含多个queue

图１４

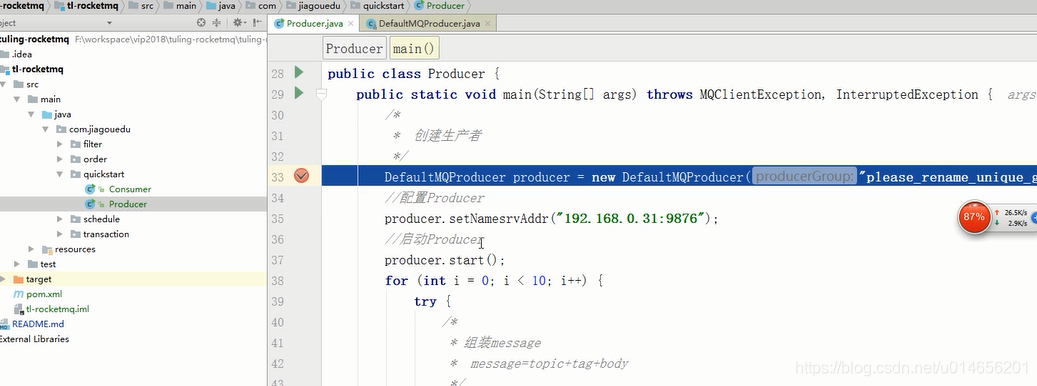

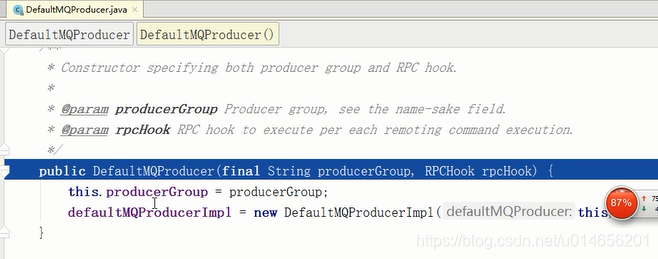

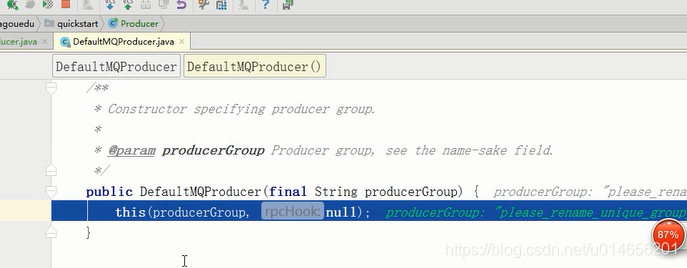

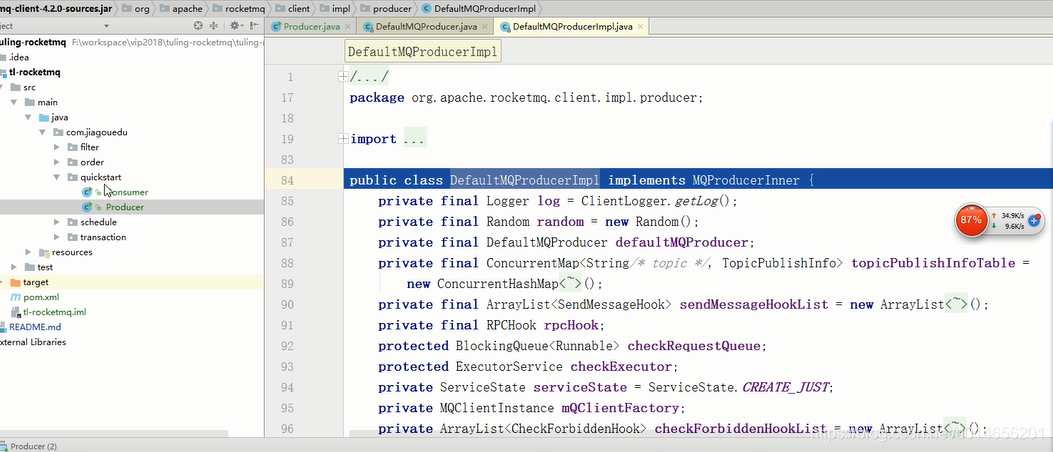

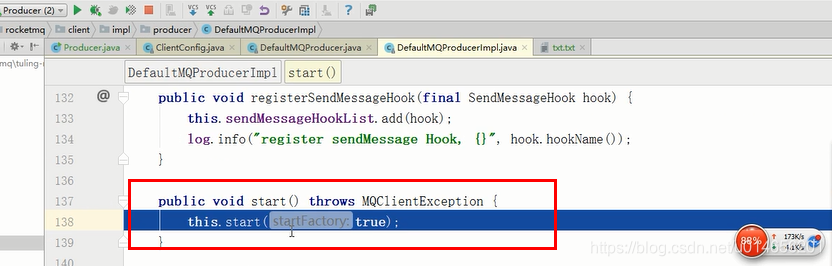

33行，35行，37行都是准备工作（不重要）。

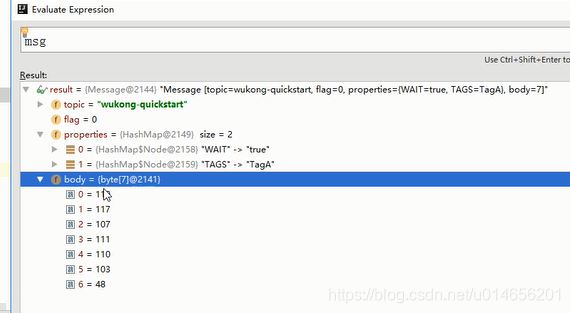

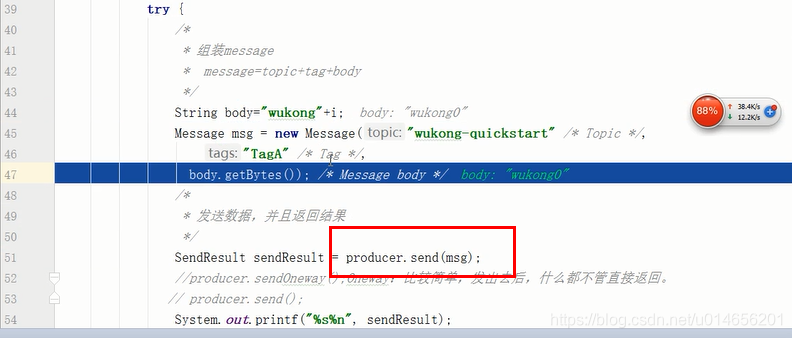

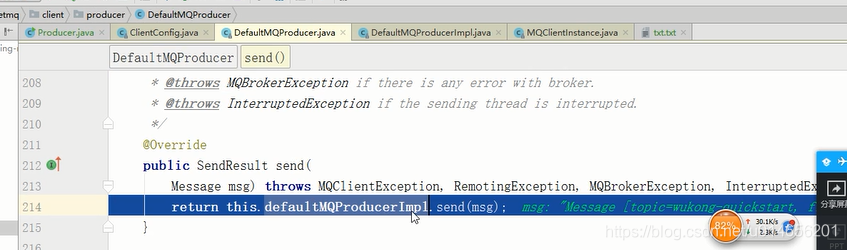

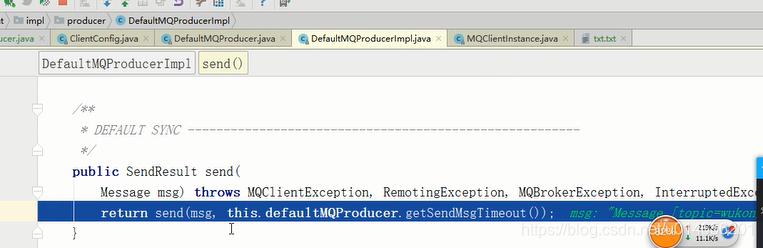

44行，45行拼接数据。  51行send方法是核心；

图15

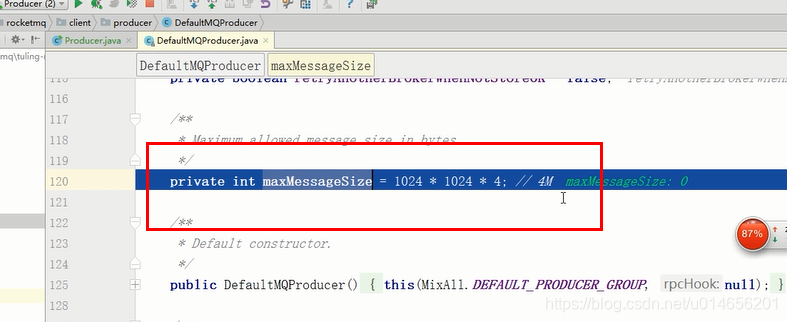

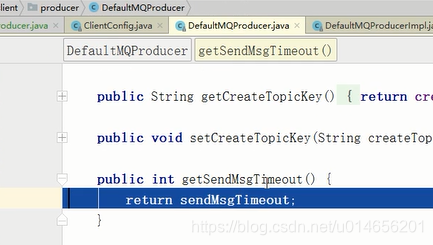

默认支持4兆；

图16

图17

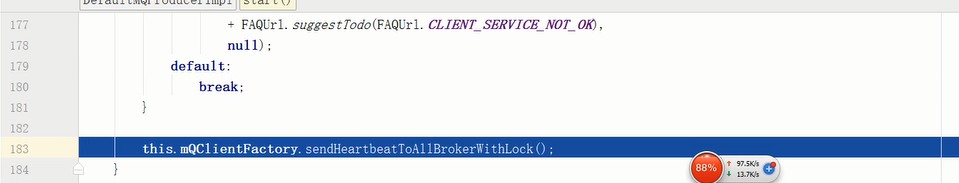

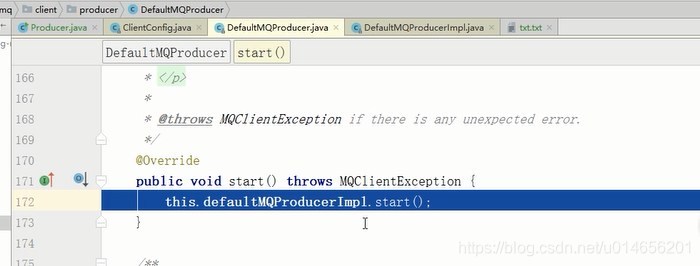

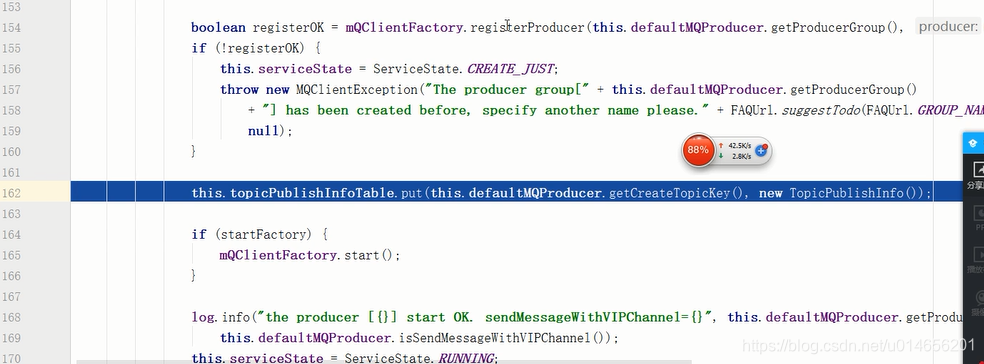

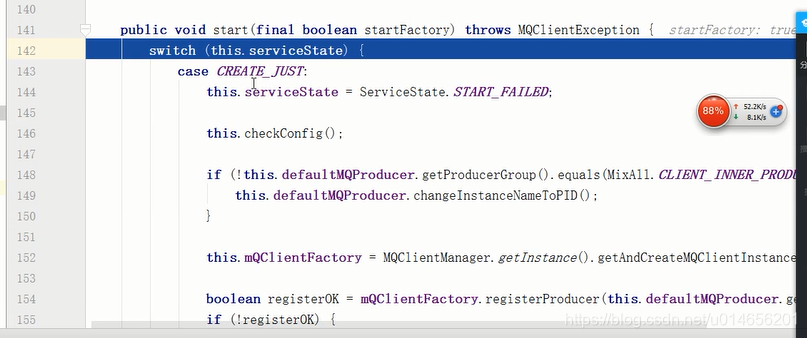

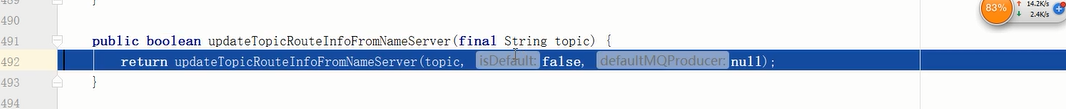

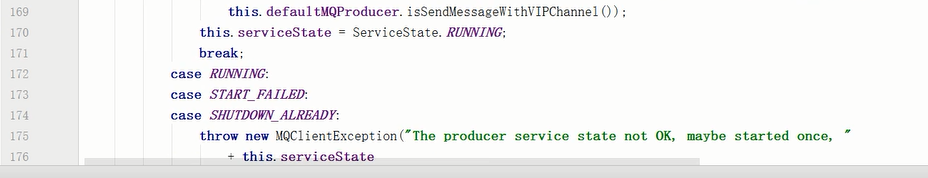

   154行注册到nameService



图18

图19

图20

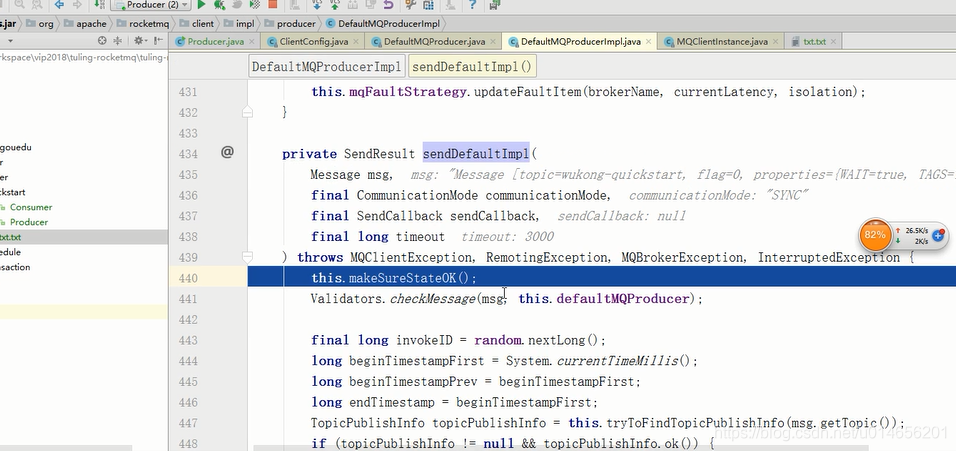

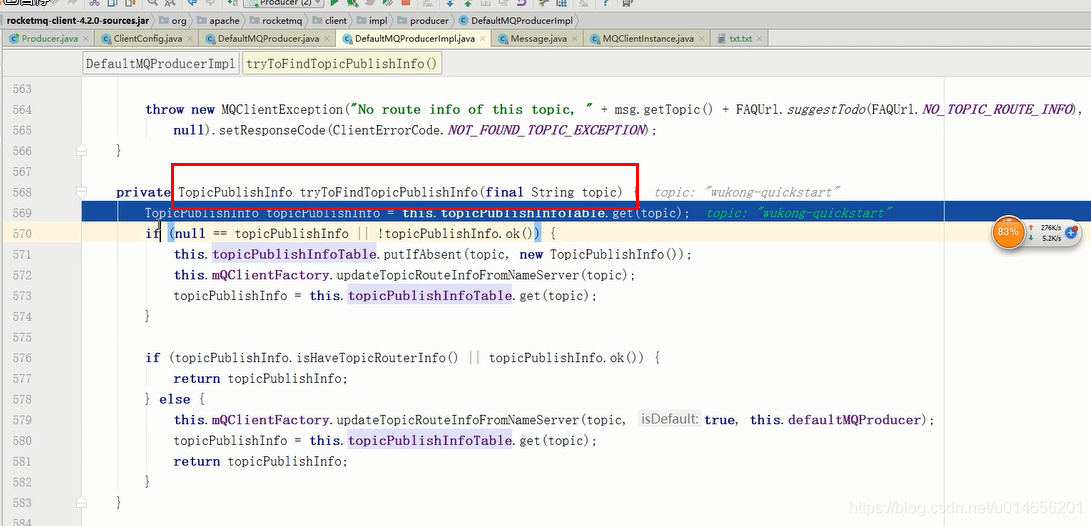

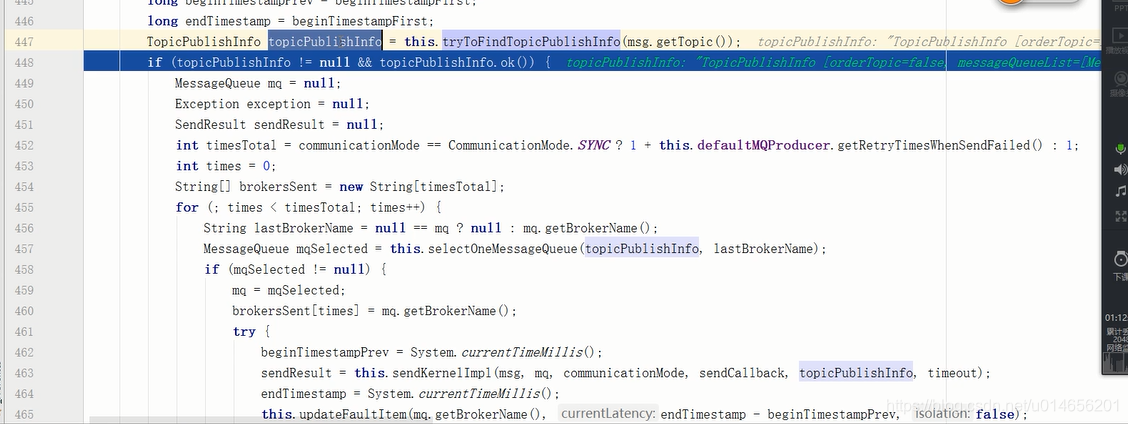

 447行。尝试去获取

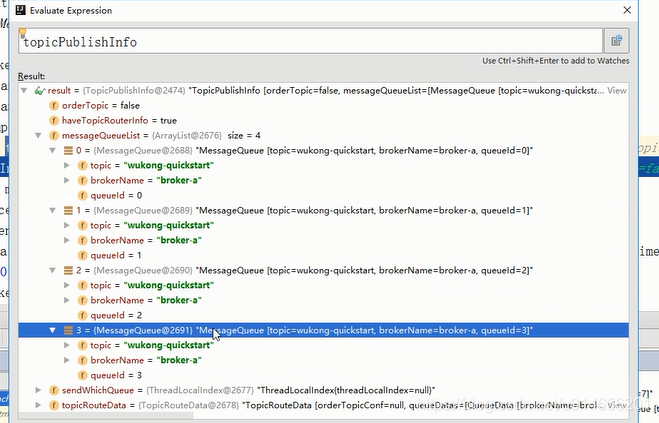

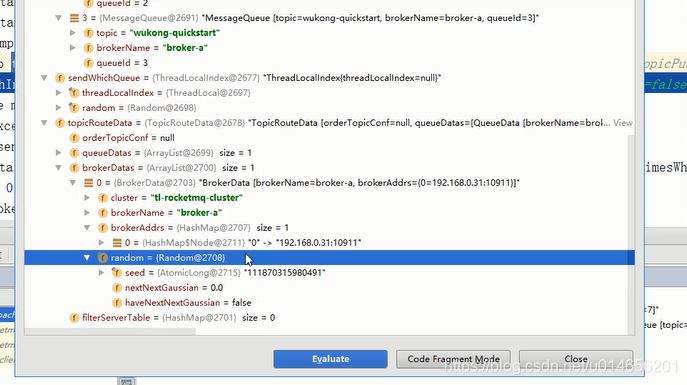

生产者从nameServer 中获取broker的地址信息，与broker建立连接，发送信息。457行从broker中的四个队列中选取一个队列来接受数据图23。

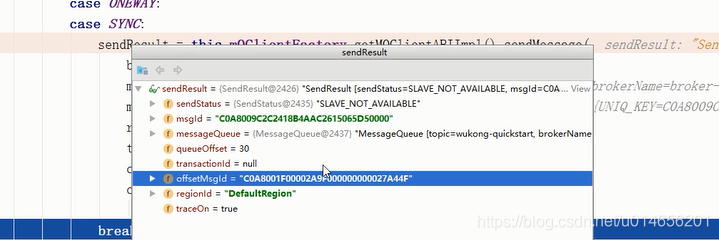

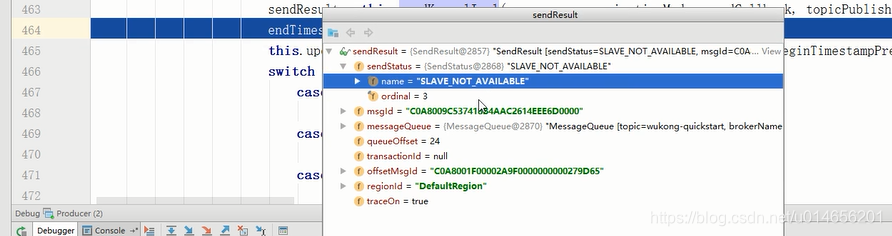

463行发送数据返回的结果；

图２１

图22

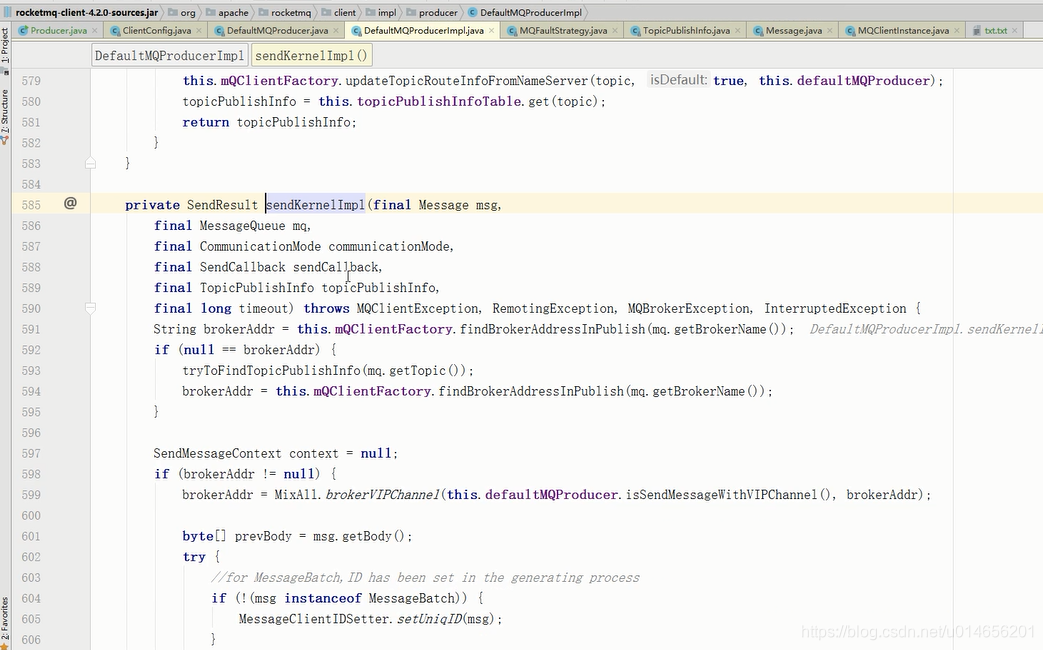

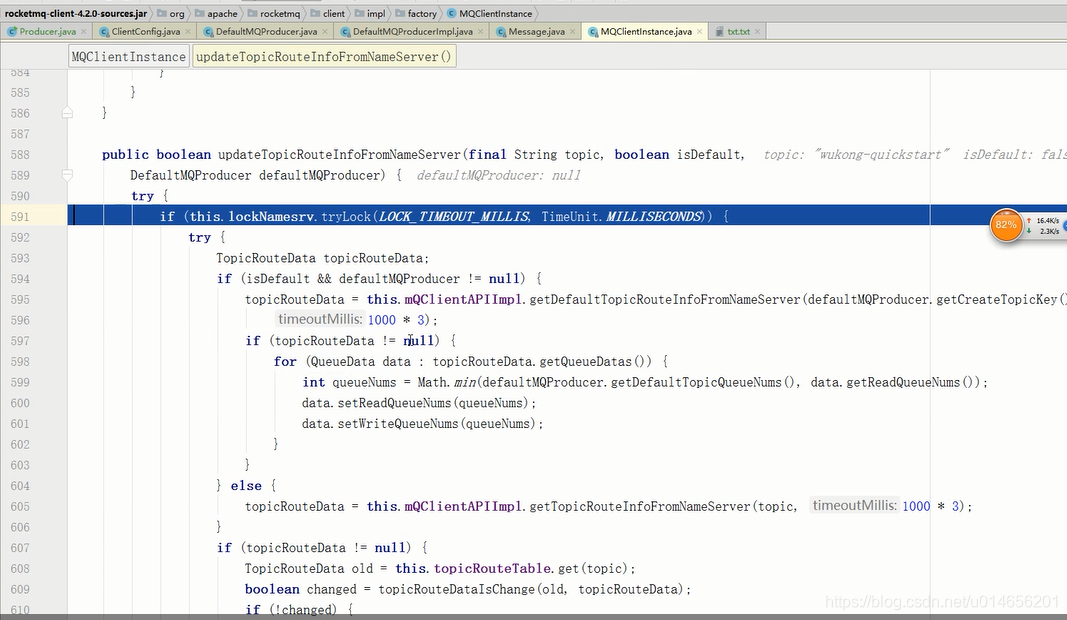

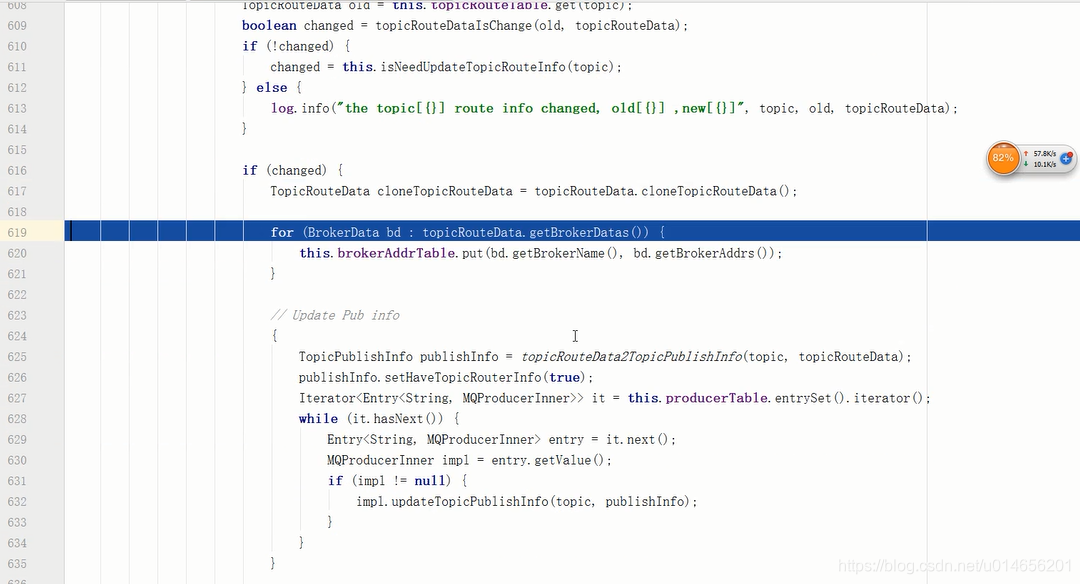

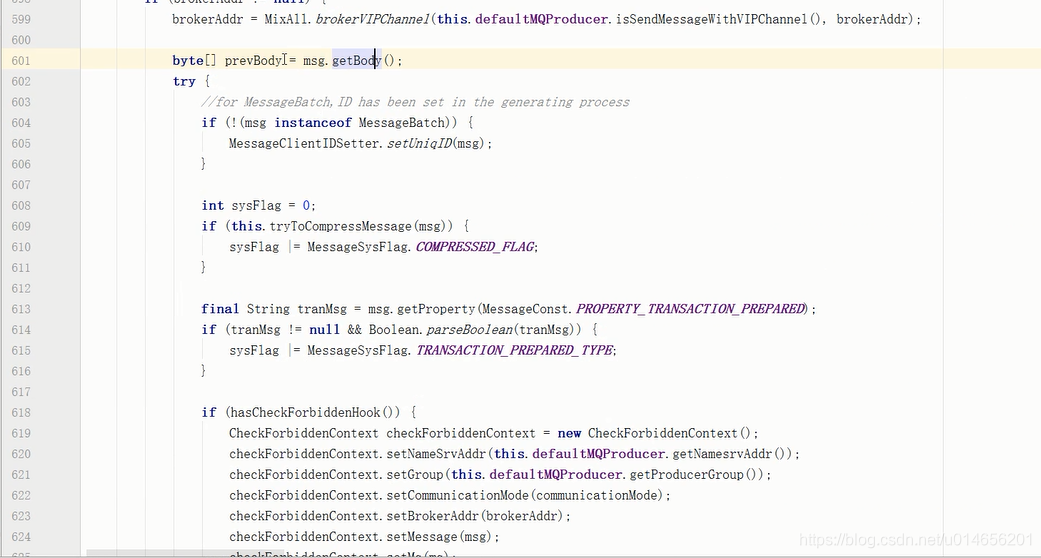

605行远程调用，获取数据；

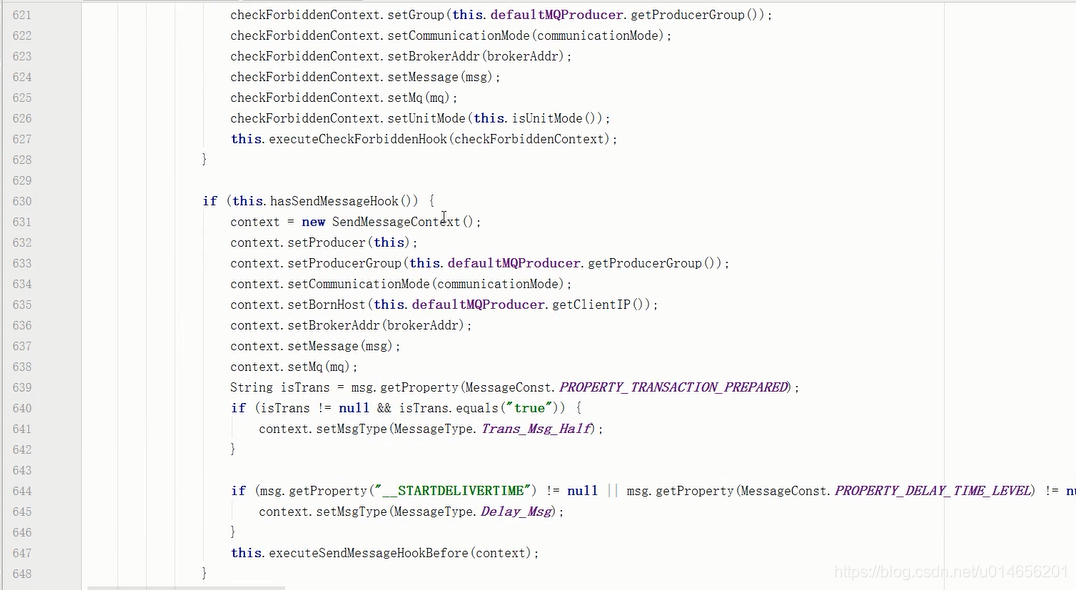

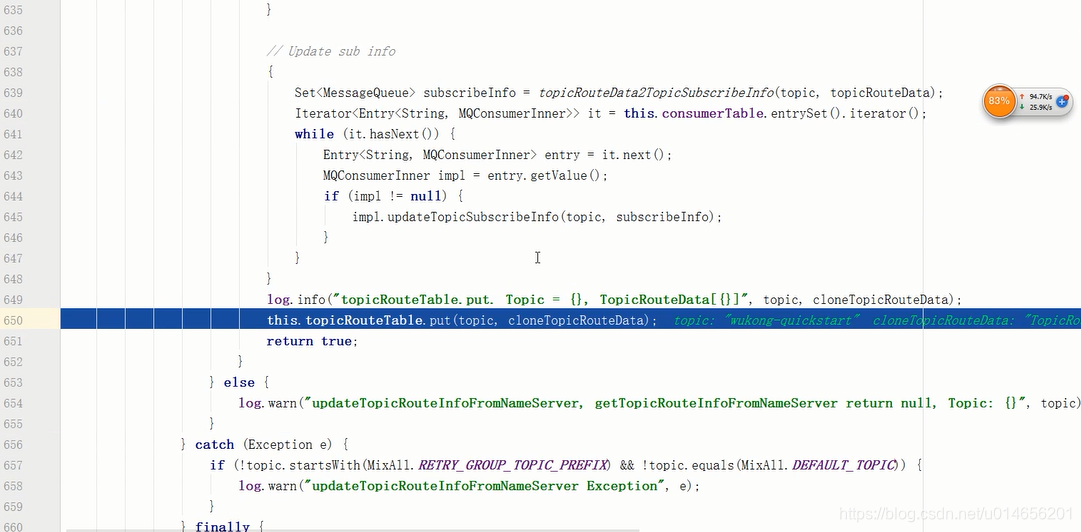

620行加入缓存。

图23

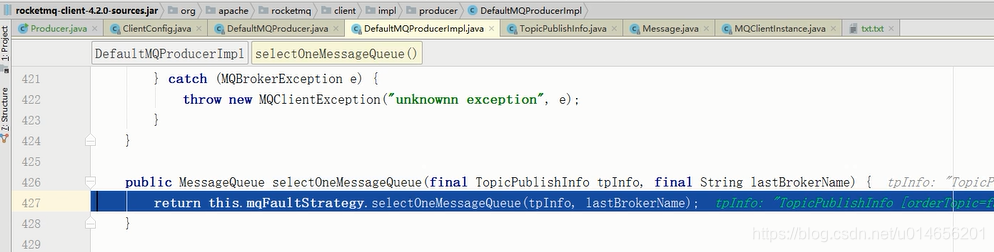

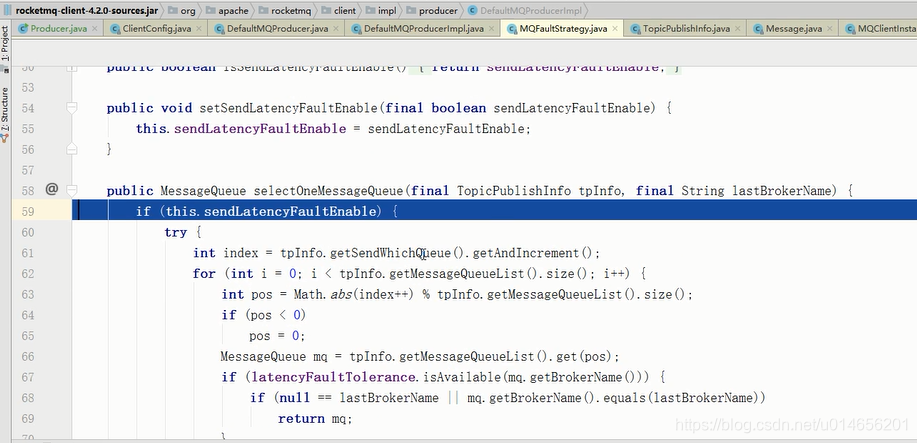

通过63行这样一个函数来选的。简单的说轮询的方式

图24

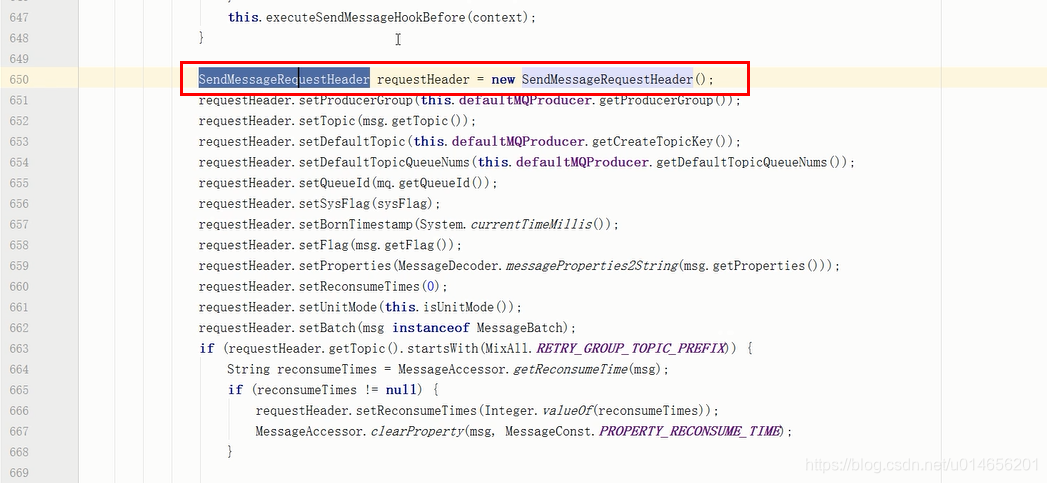

组装消息协议；

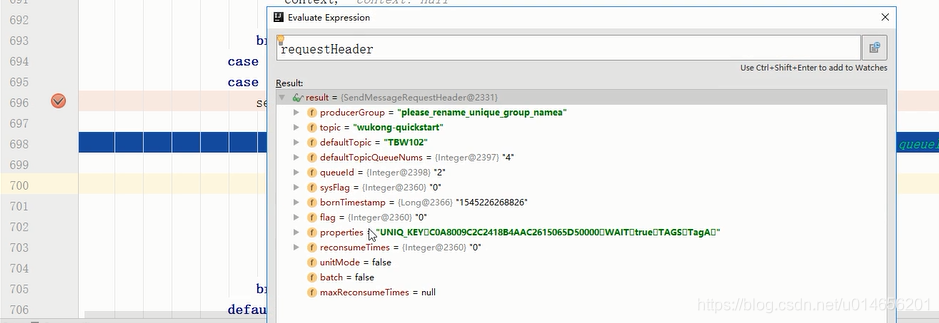

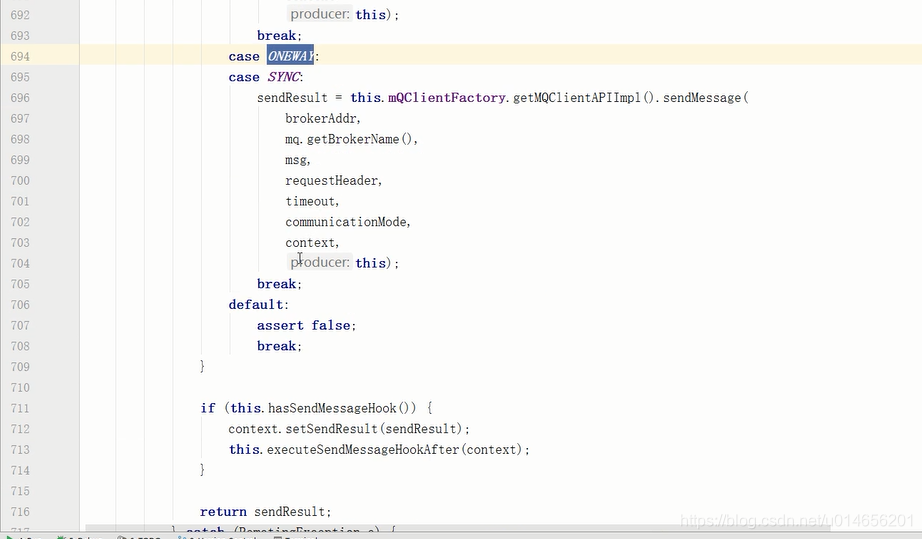

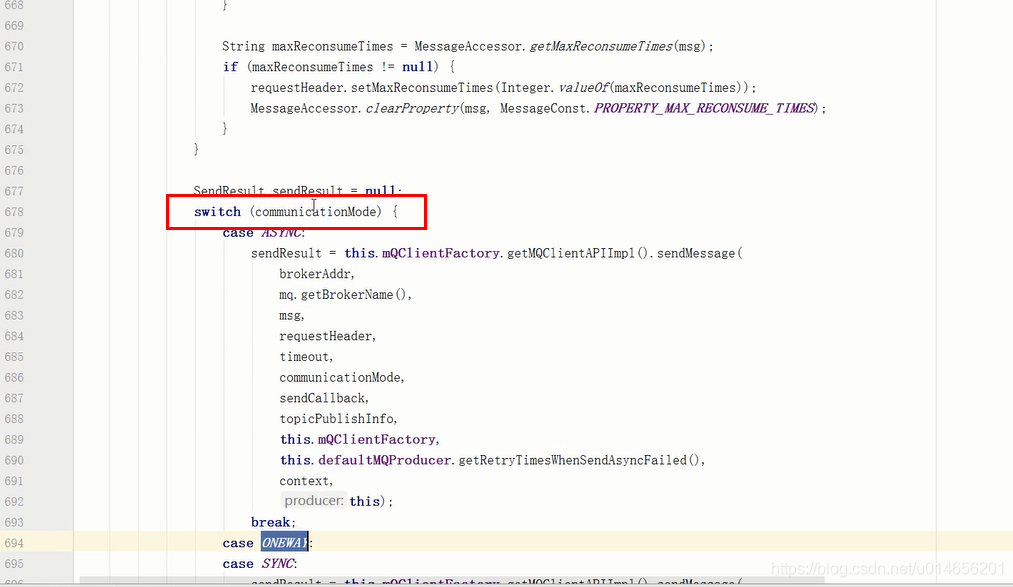

根据不同的方式进行发送消息。696行发送消息；

图25

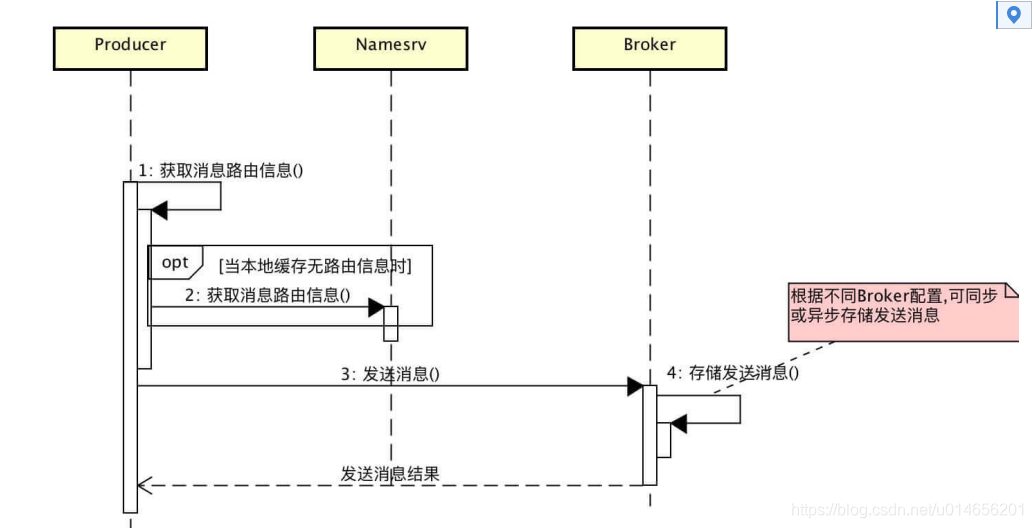

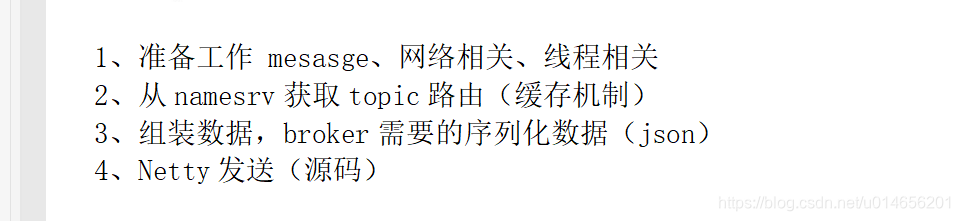

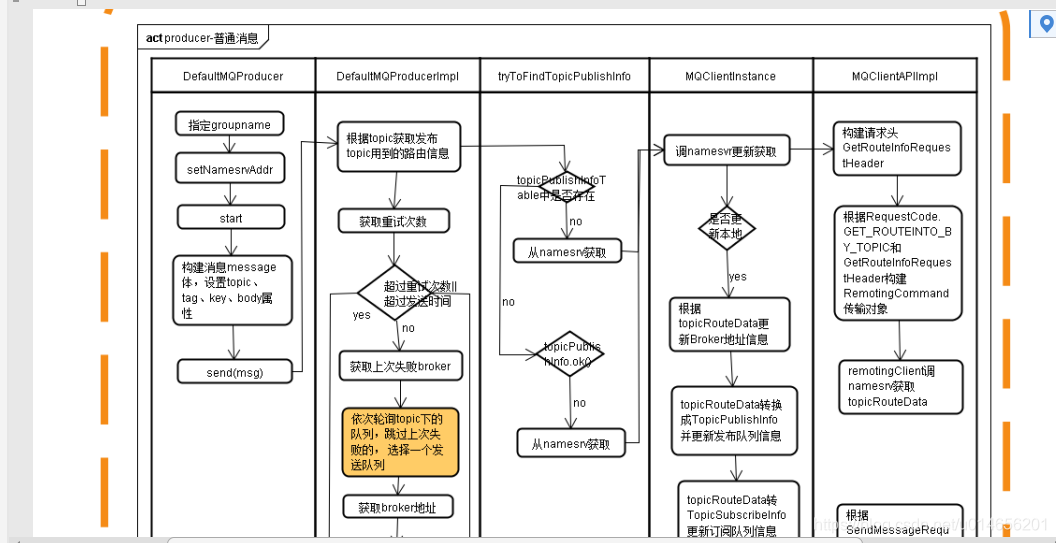

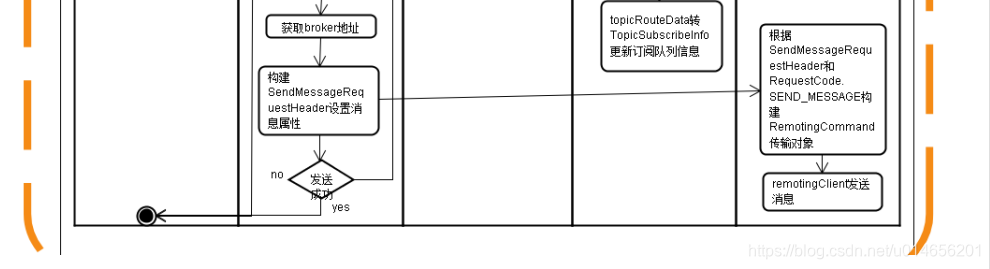

发送整体流程；



 图26

图27

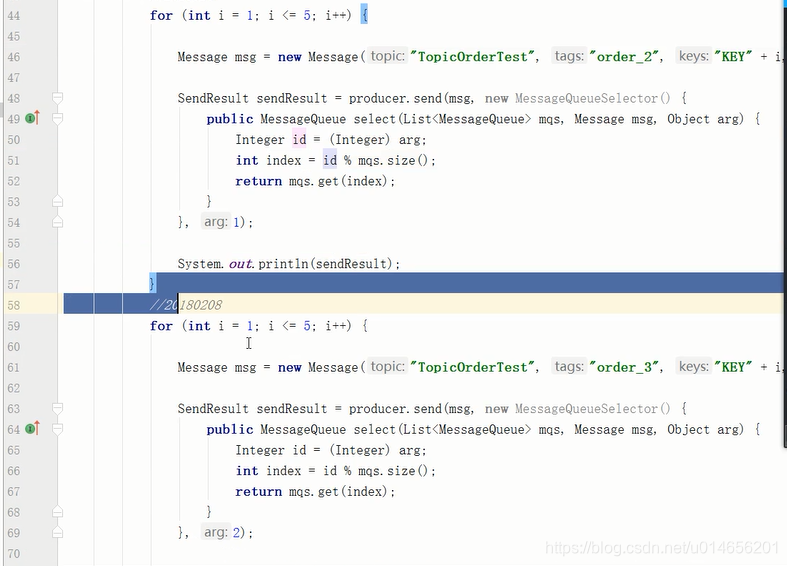

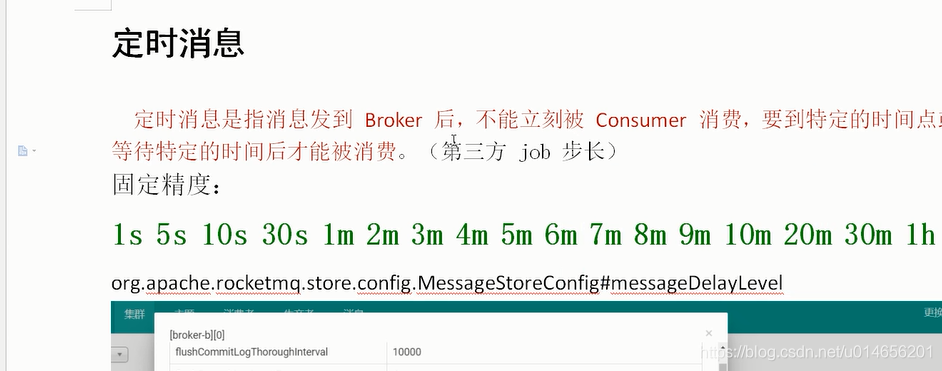

开源的只支持这种固定的长度。

图28

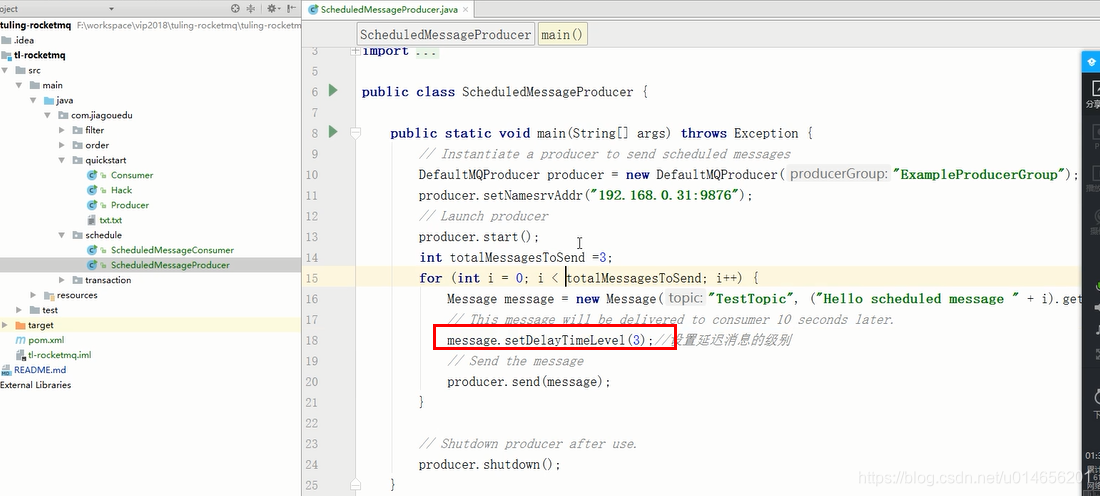

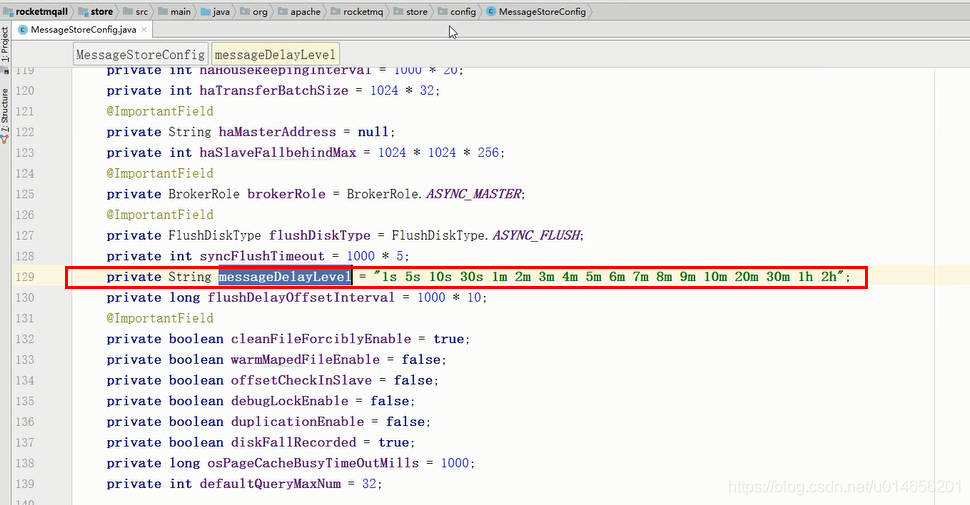

如果设置为3就是 10s;  原理和普通消息的原理是一样的。　场景如果发送到第三方的机器挂了，短时间不能恢复的情况下，适合使用这种场景；

图29

示例：
