Flowable动态修改在途流程

背景

之前在生产上部署了一个节点较多文件大小较大的流程图，在用eclipse改图的时候图是正常的，然后部署上去的时候发现有两条线进和出的节点错乱了，导致流程走乱；
例子：

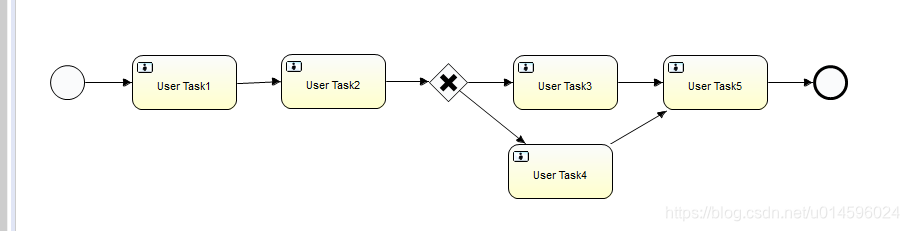

原先正确的流程图：

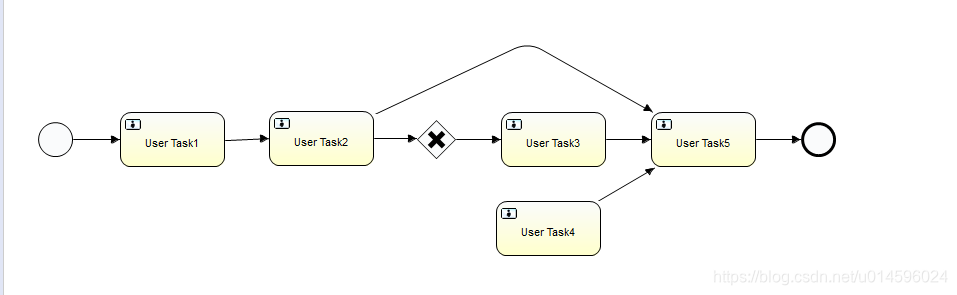

部署上去之后有问题的流程图：

有问题的流程图出现的情况：
如果是走userTask3的情况，在userTask2执行完之后，会生产一个userTask3和一个userTask5的任务数据；

因为flowbale每部署一次流程，流程的版本就加一，不同版本互相不影响，问题就来，我已经在途的流程怎么修改呢，我应该如何才能让停留着userTask1和userTask2的流程往下执行的时候是按着正确的版本走呢？

解决方案

flowable是根据解析我们部署的xml，在数据库存一份，然后把数据解析到本地的内存中（在执行流程的时候就可以直接读内存中的数据，不需要再次去读库和解析xml数据）；
此时就有两个疑问点：

• 我们是否可以直接把数据库中的xml数据直接替换掉，然后刷新flowable本地缓存？
• 如何刷新flowable的本地缓存？

动手

在flowbale框架中

• ACT_RE_PROCDEF：记录部署的流程的相关信息，如流程id，流程名称，版本号，部署id等

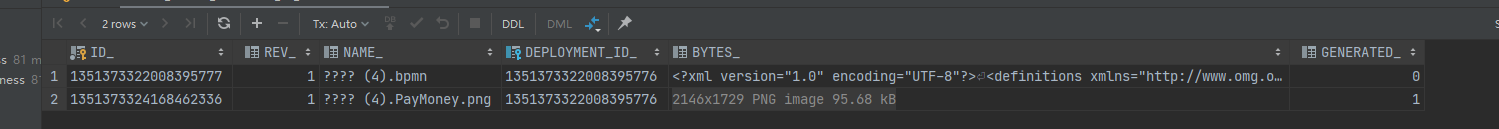

• ACT_GE_BYTEARRAY：记录流程的xml信息

首先把对的流程重新部署一遍

假如VERSION_为16的是我们后面部署正确的版本，15为有问题的版本，我们需要把16版本的XML数据覆盖到15版本上，让在途的15版本的数据按覆盖后的XML去执行；
细心的朋友会发现ACT_GE_BYTEARRAY和ACT_RE_PROCDEF两个表中都会有DEPLOYMENT_ID_；

所以，直接把ACT_GE_BYTEARRAY中，版本16的BYTES_数据直接覆盖15的，到这里流程替换就已经完成了；

然后就到了疑问2了，我要如何刷新flowable的本地缓存呢？
因为时间上的不允许（避免生产上过多异常数据），我就没有去找flowable有没有相关刷新缓存的接口了，直接来大招，重启项目！！！

在修改完BYTES_的数据和项目重启完之后，后续的流程也没跑乱了，可以正确执行了。
