Angora: Efficient Fuzzing by Principled Search

Angora: Efficient Fuzzing by Principled Search

摘要

Angora的目标是提高分支覆盖率，不使用符号执行的方法来解决路径约束（听上去很神啊）

那么为了解决路径约束，本文引入一些关键技术：

1. 可扩展的byte级别的taint跟踪
2. 上下文有关的分支计数
3. 基于搜索的梯度下降
4. 输入长度探索

在LAVA-M数据集上，Angora几乎发现了所有的注入bug，而且比其他fuzzer找到更多bugs

1 介绍

已有的一些fuzzers使用magic bytes进行简单的fuzz，但是不能解决其他类型的路径约束

2 背景：AFL

2.1分支覆盖

AFL通过一系列branches记录path。AFL记录每个branch执行了多少次。branch表示为二元组$(l_{prev},l_{cur})$。$l_{prev}$和$l_{cur}$分别表示条件语句前后的基本块的ID。$h(l_{prev},l_{cur})$表示分支的哈希值。

branch coverage table在每次运行时用8-bit记录每个分支执行的次数。举个栗子：若$b_3$设置了，则说明存在一个执行使这个分支执行[4,7]次。AFL就用这个来启发式的判定新的输入是否触发了一个新的内部状态。当下面任意一个条件成立时，就说明触发了一个新的内部状态：

• 程序执行了一个新的分支
• 存在一个分支执行的次数$n$，与已有的执行次数不同。

2.2 变异策略

• bit或byte翻转
• 尝试设置“有意思”的bytes，words，dwords
• 在bytes，words，dwords上增加或减去小的整数
• 完全随机的单byte集合
• 块删除，块重复或插入等
• 将两个输入拼接

3 设计

3.1 总览

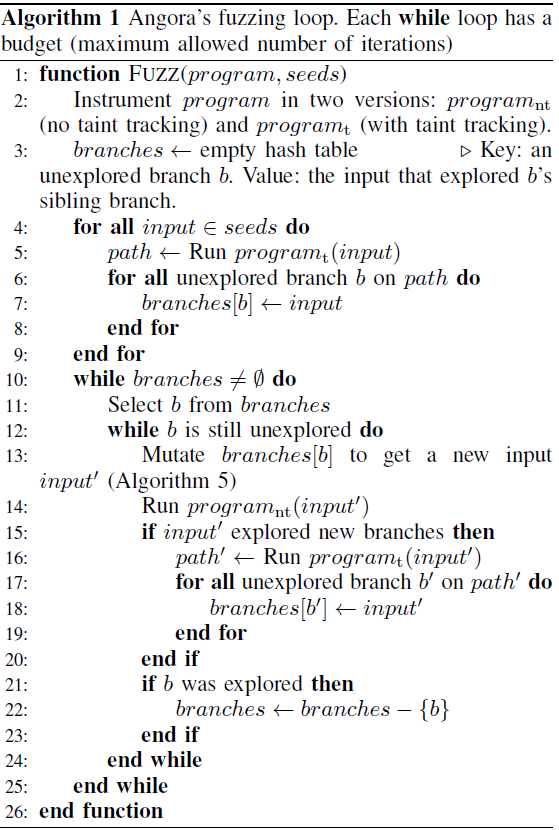

每个fuzzing loop，Angora都选择一个没探索到的分支去搜索探索这个分支的输入，接下来介绍主要技术：

• 对于大多条件语句，判定主要被输入中的少数字节影响，所以不需要变异整个输入。因此，当探索到新分之时，Angora会哪些输入字节流参与判定并只变异这些字节
• 在确定编译的字节后，Angora需要确定如何变异他们。使用随机或者启发式的变异方法可能不会有效快速地发现适合的值，因此讲分支上的路径约束看做输入上的黑盒函数，用梯度下降的方法去求解
• 在梯度下降期间，有些参数包含多个字节。举个例子，在输入中有四个连续的字节常常作为整数流同时使用，此时我们应该把这四个参数看做是一个输入。为了实现这个目标，我们需要推断输入中的哪些字节常常用于单个值，以及这些值的类型是什么
• 变异字节流是远远不够的，一些bug在输入长度超过一定阈值后才会触发。

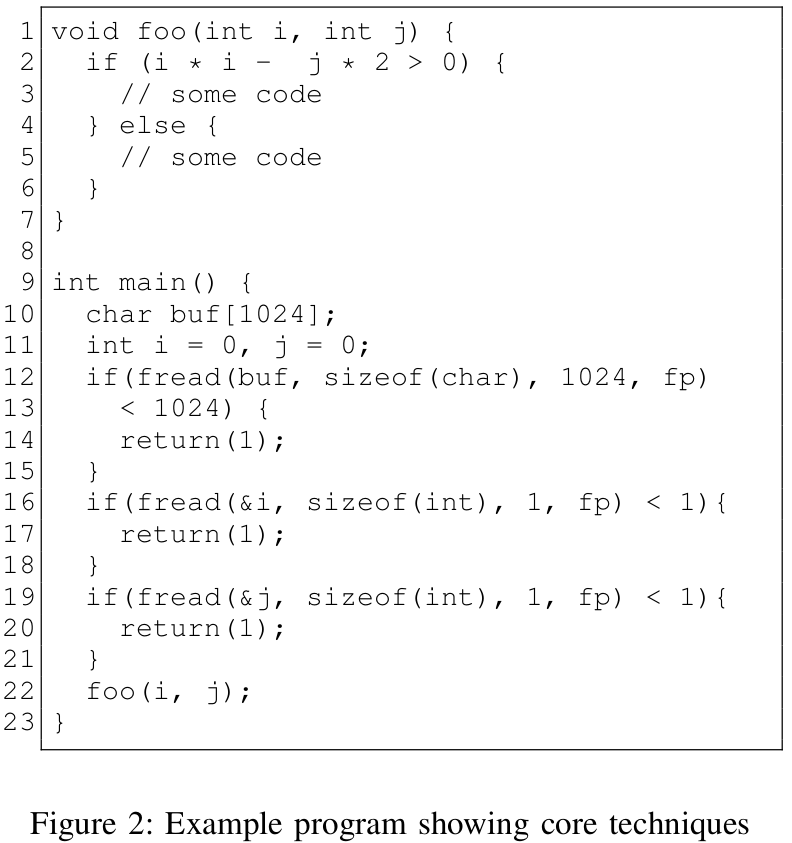

• Byte-level taint tracking：代码如图2所示，fuzzing第二行的条件时，使用byte-level taint tracking，它只和1024-1031这8个bit有关（前1024个char和传入参数i与j无关）。
• Search algorithm based on gradient descent：也是看第二行，通过梯度下降使参数满足不同分支
• Shape and type inference：假设$f(x)$是一个关于向量$\mathbf{x}$的函数，通过梯度下降，Angora计算f对每个分量（参数）的偏导，所以需要确定每个分量（参数）的大小和类型
• Input length exploration：main不会调用foo除非输入中至少有1032个字节。本文的方法不盲目尝试更长的输入，而是通过插桩读入函数来判断是否更长的输入会探索到新的状态。举个栗子，如果初始化输入小于1024字节，那么12行的代码会直接退出，fread的返回值与1024比较，所以Angora知道了只有在输入不小于1024时才会探索到false分支

3.2 上下文敏感分支计数

AFL中实现的branch execution table存在局限性，AFL中分支是上下文无关的，所以在不同上下文中执行同一个分支就区分不出来。

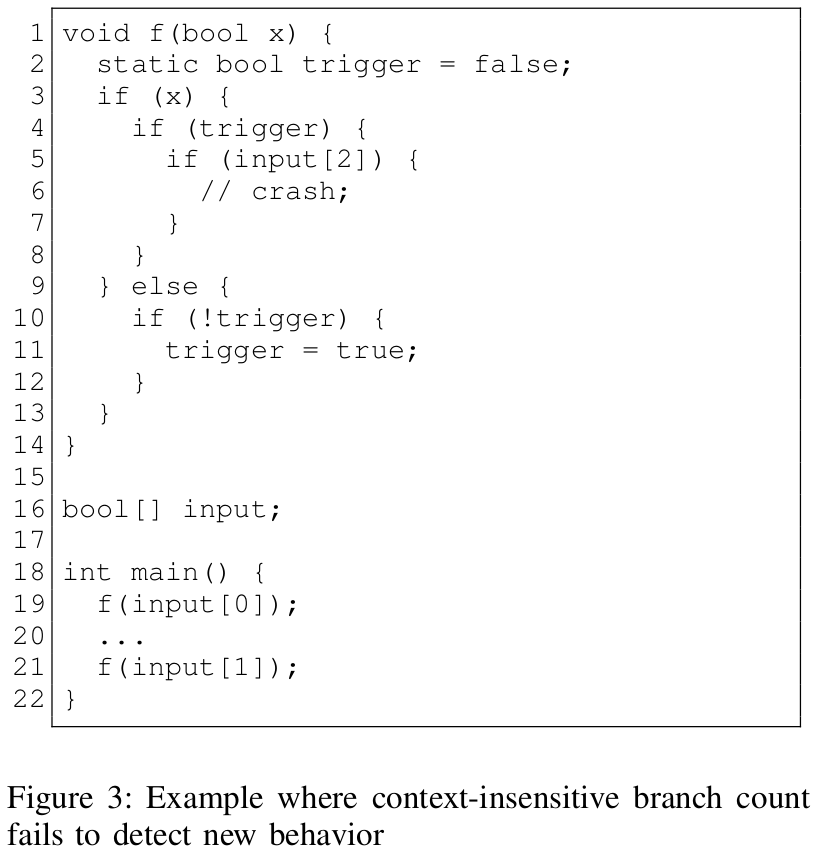

举个栗子，见Fig. 3。考虑第3行，input[]=[true, false]和input[]=[false, true]会产生不同的结果，因为第二个输入会使triger=true，进而触发crash。于是用一个三元组$(l_{prev},l_{cur},context)$定义一个分支，其中$context$是$h(stack)$，$stack$包含了调用栈的状态。

Angora的$h$做法是把调用栈中所有的调用点的ID进行$xor$，也就是说$h(stack)={\oplus }_{cs\in stack}ID(cs)$。

3.3 字节级别的污点分析

污点跟踪的代价是昂贵的，特别是跟踪的字节不是相互独立的情况下，所以AFL没有使用这个。

本文的观点是污点跟踪在大多数程序执行情况下式不必要的。Angora把变量$x$与taint label$t_x$关联，$t_x$记录$x$在输入中的字节偏移。taint label一个简单的实现是用一个bit vector，$i^{th}$比特表示$i^{th}$字节，但是这个向量大小与输入大小呈线性关系。于是为了减少taint label的大小，把bit vector保存在table里，由于需要记录的实体远小于字节的长度，所以能够很好的减少空间。

但是这种数据结构导致了新的挑战，taint label需要支持以下操作：

• $INSERT(b)$：插入一个bit vector，返回其label
• $FIND(t)$：返回taint label $t$的的bit vector
• $UNION(t_x,t_y)$：返回taint label为$t_x$和$t_y$的bit vector的union

然后大致意思是说明$UNION$操作的代价很大。。

然后提出了一个新的数据结构存储这些bit vector来有效地支持以上三个操作：

对于每个bit vector，纾解结构给他一个unique uint作为label。当插入一个新的bit vector时，数据结构给他分配下一个可用的uint。

数据结构包含两个组件：

• 一个二叉，保存bit vector到label的映射关系。每个bit vector $b$表示为树上的一个结点$v_b$，层次为$|b|$，$|b|$为$b$的长度。$v_b$保存$b$的label。（这！特！马！不！就！是！trie！树！嘛！）
• 查询表，记录从label到bit vector的映射

然后。。如果$x00\ast$在树中，而$x0[01]\ast 1[01]\ast$不在数中，那么$x$的下一级结点只需要有一个叶子$00\ast$。所以又提出了剪枝策略。。技术细节我就不看了。。（还是看了一眼真滴强，还分析了空间复杂度。。）

3.4 基于梯度下降的搜索策略

字节级别的污点跟踪输入中的哪些字节传入条件表达式中进行计算。但是如何变异这些输入来探索未探索到的区域？

已有的很多fuzzer都是随机地变异输入或使用粗糙的启发式方法。

本文把探索为探索区域的问题视为搜索问题。假设有一个黑盒函数$f(\mathbf{x})$，其中$\mathbf{x}$是一个值的向量。对于$f(x)$有三种约束：

1. $f(x)<0$
2. $f(x)\le 0$
3. $f(x)==0$

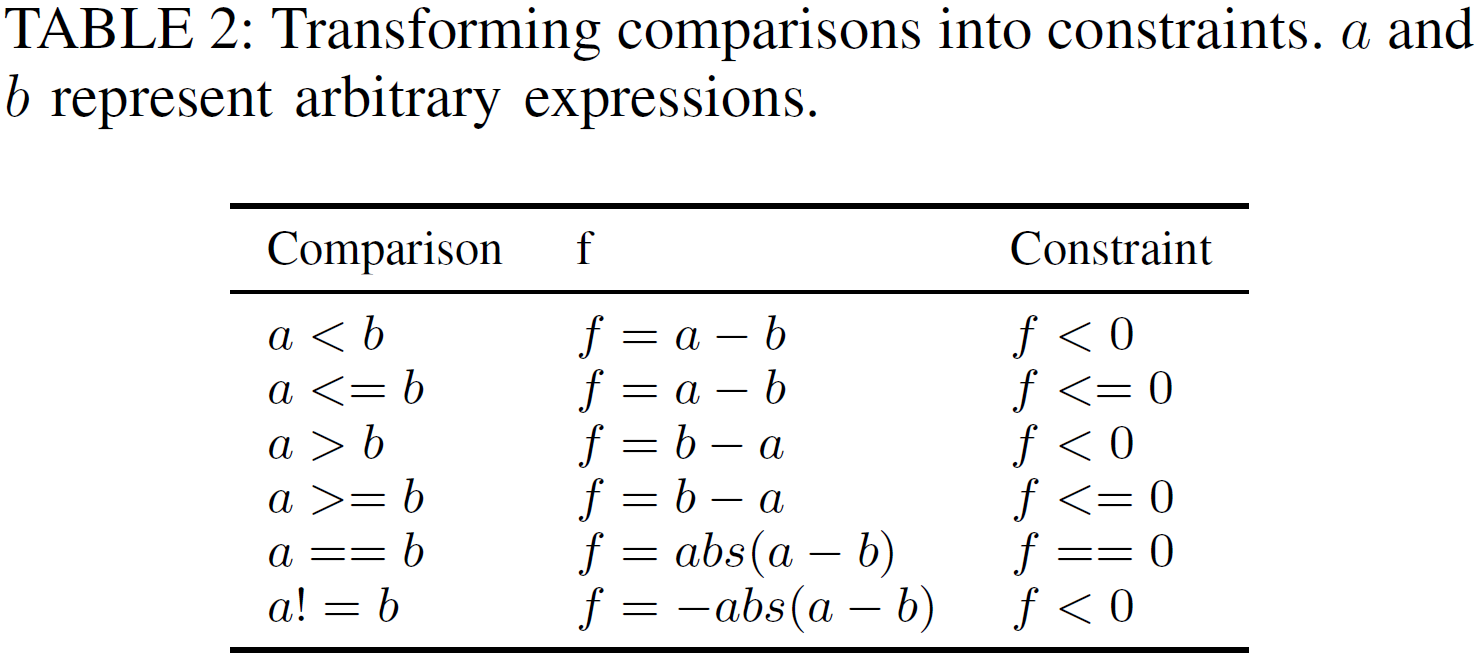

然后一些比较就可以转换为上述三种约束了，如下表：

若有逻辑表达式&&或||，就把他们拆成多条单独的判断，如：

if (a && b) {s} else {t}

就可以转化为：

if (a) {if (b) {s} else {t}}

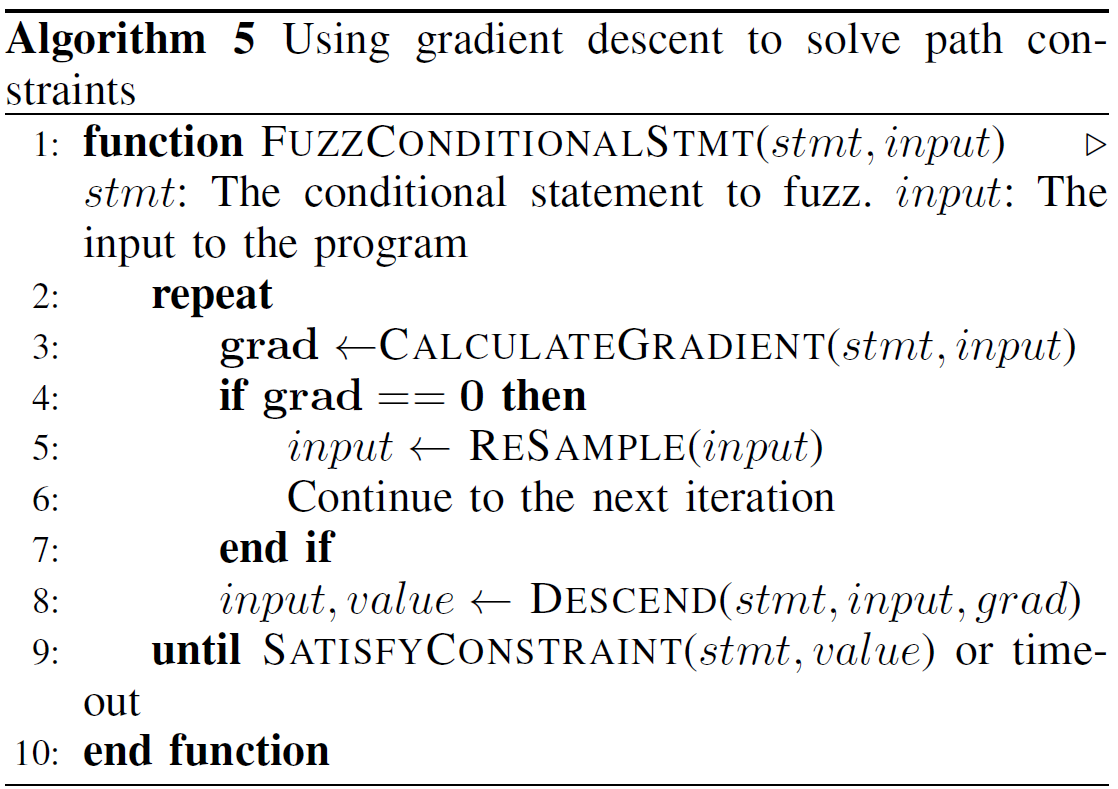

然后上面这个算法5就展示了搜索算法，每次迭代从输入$\mathbf{x}$开始，然后计算$f(\mathbf{x})$在$\mathbf{x}$处的梯度$\nabla_x f(x) $，然后进行梯度下降操作$x\leftarrow x - \epsilon\nabla_x f(x)$，其中$\epsilon$是学习率。

机器学习中的梯度下降常常会陷入局部最优，但是在fuzzing中不存在这个问题，举个栗子，若一个约束是$f(x)<0$，我们只需要找到满足这个约束的$x$就行了，而不需要找到$f(x)$的全局最小值。

在神经网络中，求偏导可以得到$f(x)$的解析形式，但是在fuzzing时$f(x)$是黑盒的。

对于这个问题采取使用数值近似的方法：
$$\frac{\partial f(x)}{\partial x_i}=\frac{f(x+\delta v_i)-f(x)}{\delta }$$
其中$v_i$是第$i$维的单元向量。

理论上梯度下降可以解决任何约束，在实际中，梯度下降的速度依赖于数学函数的复杂度：

• 如果$f(x)$是单调或者凸函数，梯度下降可以很快的找到解，即使$f(x)$是一个复杂的解析形式
• 若局部最小值满足约束，那么找到解也是很快的
• 若局部最优找不到解，Angora会随机采样到其他的${\mathbf{x}}^{\prime }$，然后重新进行梯度下降来找到另一个满足约束的局部最优

3.5 形状和类型推导

$\mathbf{x}$是输入中值的向量。

我们可以把$\mathbf{x}$中的每一个字节作为一个元素。但是在梯度下降时，由于类型不匹配会产生问题。

假设四个连续的字节序列$b_3{b}_2{b}_1{b}_0$是一个整数，$x_i$表示一个整数值。当计算$f(x+\delta v_i)$时，我们应该$\delta$到整数中。但是这样简单地把$x$中的每个字节$b_i$看做一个值，把其中某个字节增加后再拼接起来，在求偏导数就会出现问题。

为了抑制这个问题，需要确定：

1. 输入中的哪些字节常作为一个值来使用
2. 值的类型是什么

本文把第一个问题称为shape inference，第二个问题称为type inference，并在动态污点分析时解决他们。

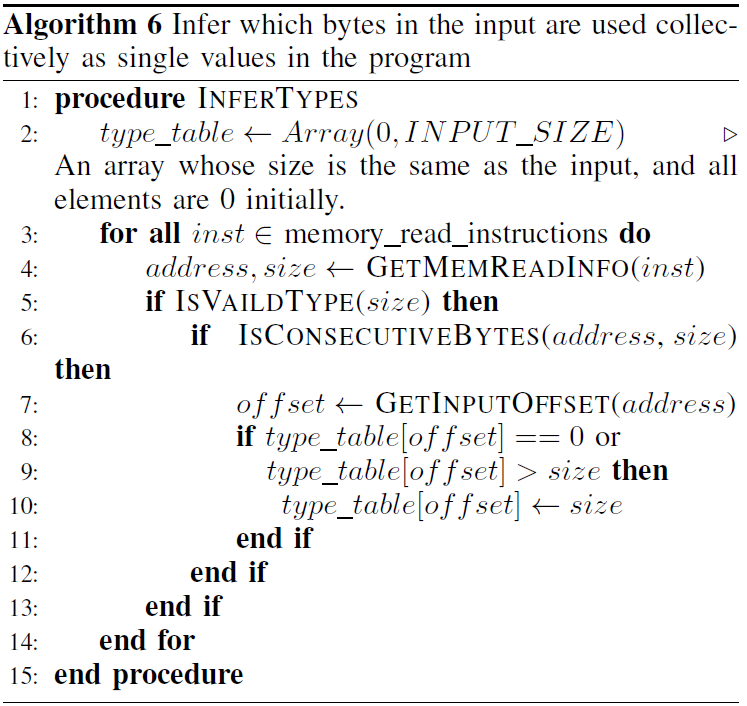

对于shape inference，初始化输入中的所有字节都是独立的。在污点分析期间，当插桩读到字节序列符合某些原始的大小（1，2，4，8字节等），Angora就会把这些字节标记为同一个值。当产生冲突时，Angora选择匹配到的最小的size。

对于type inference，Angora依赖于在这些值上的操作的插桩。举个栗子，如果在一个有符号整数上进行插桩操作，Angora就会把两个操作数视为有符号整数。若一个值同时作为有符号和无符号整数，则把他视为无符号类型。如果Angora没有成功推导值的精确的大小和类型，梯度下降并不会阻碍它找到一个结果，只是搜索时间会更长。

3.6 输入长度探索

Angora只在可能探索到新分支的时候增加输入长度

在污点跟踪时，Angora把read相关函数调用的目标内存地址和相关的字节偏移相关联，同时也记录read调用的返回值，如果返回值在条件语句中使用且约束不满足，则Angora增加输入长度。

4 实现

4.1. 插桩

对于每一个分析的程序，Angora通过使用LLVM Pass插桩得到相关的可执行文件

插桩工具：

• 收集条件表达式的基本信息，将条件语句链接到相关的输入字节使用污染分析
• 记录执行的路径来识别新的输入
• 支持运行时上下文
• 在判定时收集表达式的值

Angora依赖于LLVM 4.0.0，LLVM Pass包含820行c++代码，运行时有1950行代码

4.2 Fuzzer

使用4488行Rust代码实现了Angora

5 评价

5.1 Angora与其他fuzzers比较

5.2 在未修改的真实程序上评价Angora

5.3 上下文敏感计数

5.4 基于搜索的梯度下降

5.5 输入长度探索

5.6 执行速度

6 相关工作

6.1 种子输入优先级

6.2 基于污染的fuzzing

6.3 符号执行辅助的fuzzing

7 结论

我们设计实现了Angora，可以产生高质量的输入，借助了本文提出的关键技术：可扩展的字节级别的污点跟踪，上下文敏感的分支计数，基于搜索算法的梯度下降，shape和类型推导，输入长度探索。在LAVA数据集上找到了103个LAVA作者没有准备的bugs。在8个真实开源的项目上发现了175个新bug。
