展锐平台pin脚功能配置

前言

芯片的多数pin脚通常支持多种功能复用，软件上根据实际的硬件设计，配置成相应的功能。

芯片得到供电但还未运行软件的时候，PAD 脚的状态是芯片内部固定好的，具体请参见 BB 芯片规格书或 GPIO SPEC 文档。

软件启动后，由软件进行配置，通常是在bootloader启动阶段。下面以展锐平台进行分析。

硬件：展锐ums512
软件：Android 11

开机时会调用pin_init，通过写寄存器，对pin进行初始化配置,寄存器和对应的值在pinmap中配置

bsp/bootloader/u-boot12/board/spreadtrum/ums512_1h10/pinmap.c

static pinmap_t pinmap[]={
{RGE_PIN_CTRL_REG0,0X00000000}， //SIMCARD0_BAT_DET_AP
...
...
{REG_PIN_EMMC_RST,                    BITS_PIN_AF(0)},
{REG_MISC_PIN_EMMC_RST,               BITS_PIN_DS(3)|BIT_PIN_NULL|BIT_PIN_NUL|BIT_PIN_SLP_AP|BIT_PIN_SLP_WPU|BIT_PIN_SLP_Z},//EMMC_RST
...
...
{REG_PIN_SCL3,                    BITS_PIN_AF(0)},
{REG_MISC_PIN_SCL3,               BITS_PIN_DS(3)|BIT_PIN_WPUS|BIT_PIN_WPU|BIT_PIN_SLP_AP|BIT_PIN_SLP_WPU|BIT_PIN_SLP_Z},//CTP_SCL

};

寄存器的值和宏对应bit在对应平台的pinmap.h中定义，这是根据芯片手册配置的

bsp/bootloader/u-boot15/arch/arm/include/asm/arch-sharkl5pro/pinmap.h

/* registers definitions for controller REG_PIN */
#define REG_PIN_PWR_PAD_CTL_RESERVED        ( 0X0000 )
...
...
#define REG_PIN_CTL_REG0                    ( 0X001C )
...
...
/* registers definitions for controller CTL_PIN */
#define REG_PIN_EMMC_RST                    ( 0X001C )
...
...
/* registers definitions for controller CTL_PIN MISC_OFFSET */
#define REG_PIN_PWR_PAD_CTL_G1              ( 0X0000 )
#define REG_MISC_PIN_EMMC_RST               ( 0X0434 )
...
...


/* bits definitions for register REG_PIN_XXX */
#define BITS_PIN_DS(_x_)          (((_x_) << 9) & (BIT_19|BIT_20|BIT_21|BIT_22))

#define BIT_PIN_SLP_CM4           ( BIT_17)
#define BIT_PIN_SLP_AUDCP         ( BIT_16)
#define BIT_PIN_SLP_WTLCP         ( BIT_15)
#define BIT_PIN_SLP_PUBCP         ( BIT_14)
#define BIT_PIN_SLP_AP            ( BIT_13)
#define BIT_PIN_SLP_NONE          ( (~(0x1f << 13)) & (BIT_13|BIT_14|BIT_15|BIT_16|BIT_17))
#define BITS_PIN_SLP(_x_)         ( ((_x_) << 13) & (BIT_13|BIT_14|BIT_15|BIT_16|BIT_17))

#define BIT_PIN_WPUS              ( BIT_12)
#define BIT_PIN_SE                ( BIT_11)
#define BIT_PIN_WPU               ( BIT_7)
#define BIT_PIN_WPD               ( BIT_6)
#define BITS_PIN_AF(_x_)          ( ((_x_) << 4) & (BIT_4|BIT_5))
#define BIT_PIN_SLP_WPU           ( BIT_3)
#define BIT_PIN_SLP_WPD           ( BIT_2)
#define BIT_PIN_SLP_IE            ( BIT_1)
#define BIT_PIN_SLP_OE            ( BIT_0)
/* vars definitions for controller CTL_PIN */
#define BIT_PIN_NUL               ( 0 )
#define BIT_PIN_SLP_NUL           ( 0 )
#define BIT_PIN_SLP_Z             ( 0 )
#define BIT_PIN_NULL              ( 0 )

pinmap关键字段介绍

pinmap.c 文件中对 BB 每个 PAD 的配置都分为两行，第一行配置 PAD 的“Central 寄存器”，第二行配置PAD 的“Side Band（MISC）寄存器”。下面以 DSI_TE 为例，对关键字段进行解释说明。

A：PAD 脚的“Central 寄存器”名称。“DSI_TE”为 PAD 的 Ball Name。
B：“Central 寄存器”的控制内容，控制 PAD 的功能。AF0~3 对应 BB 芯片规格书和 GPIO SPEC 中的 Function 0~3。

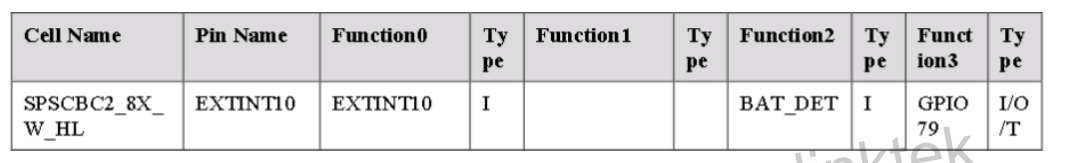

如果配置为 3，通过表格可以看到对应的是 GPIO79。如果配置为0，即 Function0 为 EXTINT10，在 EIC Source List 中，可以查询到对应的 EIC 控制器，说明可以作 EIC 中断使用。

C：PAD 脚的“Side Band（MISC）寄存器”名称。“DSI_TE”为 PAD 的 Ball Name。
D：“Side Band 寄存器”的控制内容，PAD 驱动强度（Drive Strength）选择。调整输出信号的驱动能力（提供对输出信号电流的控制），默认与平台版本保持一致，驱动强度过大会造成高频分量过多。输出信号时序有问题时才做调整。
E/F：“Side Band 寄存器”的控制内容，唤醒状态下 PAD 内部上下拉状态控制。
两个关键字共同控制上下拉状态，所有组合如下：
BIT_PIN_NULL|BIT_PIN_NUL 表示内部无上下拉。
BIT_PIN_NULL|BIT_PIN_WPU 表示 20 kΩ 电阻上拉。
BIT_PIN_WPUS|BIT_PIN_NUL 表示 4.7 kΩ 电阻上拉。
BIT_PIN_WPUS|BIT_PIN_WPU 表示 1.8 kΩ 电阻上拉。
BIT_PIN_NULL|BIT_PIN_WPD 表示 50 kΩ 电阻下拉。
说明：除 I2C 接口和 SIM 卡接口之外，一般不需要开启强上拉（4.7 kΩ/1.8 kΩ），保持与平台一致即可。IO口只有作为输入时才配置上下拉，主要是为了钳制电位；作信号输出时，高低电位由软件决定，无需配置上下拉。
WPU（Weak Pull Up）：是弱上拉。
WPUS（Weak Pull Up Selection）：上拉强度选择。
WPD（Weak Pull Down）：弱下拉。
G：“Side Band 寄存器”的控制内容，PAD 休眠控制选择。PAD 在唤醒时，其状态动态可变；休眠后只能静态保持一种状态。具体的对外表现状态由关键字 H和 I 决定。PAD 的休眠选择：PAD 应与其信号 Controller 所在的子系统一起休眠。C 文件在开头对一些子系统的集合作出了定义[1]，也可以直接将多个子系统并列写，作“与”逻辑。如 BIT_PIN_SLP_AP|BIT_PIN_SLP_AUDCP，表示在 AP 和 AUDCP 都休眠时（“与”），信号才进入休眠。休眠状态相关的关键字只有在休眠状态下才会生效，如休眠项配置为 BIT_PIN_SLP_NONE，则 PAD不会休眠，关键字 H 和 I 一直不会生效。
H：“Side Band 寄存器”的控制内容，休眠后 PAD 内部上下拉状态控制[2]。
BIT_PIN_SLP_WPU 表示弱上拉
BIT_PIN_SLP_WPD 表示弱下拉
BIT_PIN_SLP_NUL 表示无上下拉
此处的状态是为了控制信号在休眠后的内部上下拉，此时上拉电阻固定为 20K。
I：“Side Band 寄存器”的控制内容，休眠后 PAD 的输入输出状态[2]。
BIT_PIN_SLP_IE 表示输入
BIT_PIN_SLP_OE 表示输出
BIT_PIN_SLP_Z 表示高阻
PAD 未休眠时，其信号的输入/输出方向由内部 Controller 决定；PAD 休眠后，其信号方向将为单一
固定方向，由此关键字控制。
说明：
IE（Input Enable，输入使能）使能时为输入，PAD 与内部输入门电路连接。
OE（Output Enable，输出使能）使能时为输出，PAD 与内部输出门电路连接。
IE/OE 都不使能时为高阻，PAD 与内部输入/输出门电路都断开。
J：注释网络名等信息，增加可读性。
注：PAD 休眠后，可以通过关键字 H 和 I 配置 PAD 此时的状态：
BIT_PIN_SLP_WPU|BIT_PIN_SLP_Z
表示 PAD 休眠后与内部输入/输出门电路都断开，内部上拉，对外表现高电平。
用于子系统休眠后 BB 端无需收发数据，但外设端需要高电平的信号，如 I2C 信号等。
BIT_PIN_SLP_WPD|BIT_PIN_SLP_Z
表示 PAD 休眠后与内部输入/输出门电路都断开，内部下拉，对外表现低电平。
用于子系统休眠后 BB 端无需收发数据，但外设端需要低电平的信号。
BIT_PIN_SLP_NUL|BIT_PIN_SLP_Z
表示 PAD 休眠后与内部输入/输出门电路都断开，内部无上下拉，对外表现悬空。
用于子系统休眠后 BB 端无需收发数据，外设端对电平也没有要求的信号（PAD 悬空时会耦合相
邻 PAD 的跳变电平，因此尽量不要配置此状态）。
BIT_PIN_SLP_NUL|BIT_PIN_SLP_OE
表示 PAD 休眠后保持与内部输出门电路的连接，输出电平由内部寄存器决定，无须配置上下拉。
用于子系统休眠后，BB 端需要保持输出的信号，如复位信号等。
BIT_PIN_SLP_XXX|BIT_PIN_SLP_IE
表示 PAD 休眠后保持与内部输入门电路连接，内部上下拉的选择与工作状态下的一致。
用于子系统休眠后，BB 端仍需保持接受状态的信号，如中断信号等。
