【重要】STM32 使用ADC中断（非DMA）读取传感器数据

电工电子创新中心

已于 2022-09-16 19:25:59 修改

阅读量3.7k

点赞数 3

CC 4.0 BY-SA版权

分类专栏：程序文章标签： stm32 单片机 arm

于 2022-09-16 19:04:32 首次发布

本文链接：https://blog.youkuaiyun.com/u014483560/article/details/126896171

本文介绍了如何使用STM32F103C8T6开发板通过ADC中断而非DMA方式读取灰度传感器的数据。在CubeMax中配置ADC参数，确保通道不重复且设置合适的采样周期。通过降低STM32主频以提高ADC采样速度，并提供了相关的代码文件（g_sensor.c和g_sensor.h）。在main.c的while循环前进行ADC初始化，在定时器中断中调用G_Sensor_Read()函数实现连续读取。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32 使用ADC中断（非DMA）读取传感器数据

这里使用STM32F103C8T6开发板和灰度传感器测试STM32的ADC功能。软件上使用CubeMax快速生成相应代码，在ADC中断中读取传感器数值

灰度传感器

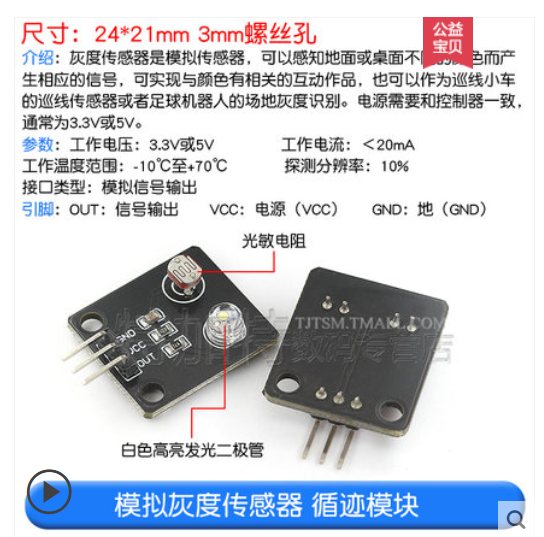

这里使用的是这种灰度传感器，接线简单，除了供电只需要将OUT引脚接到STM32的ADC引脚即可。如果模块的白灯效果不好，还可以把灯拆下来，换成别的LED。

CubeMax ADC配置

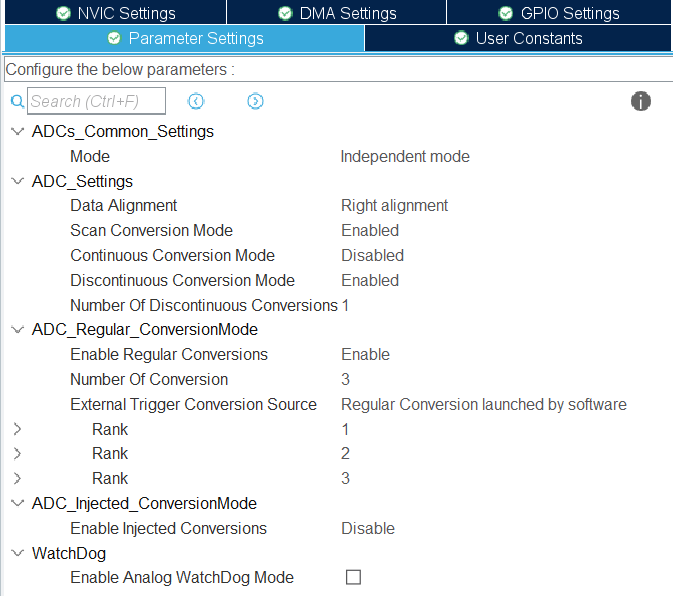

Number Of Conversion中，使用了多少路ADC就选择多少

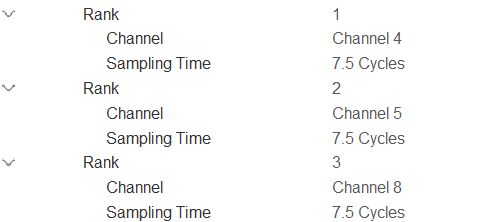

Rank中的Channel不要选重复，周期越长测得越准

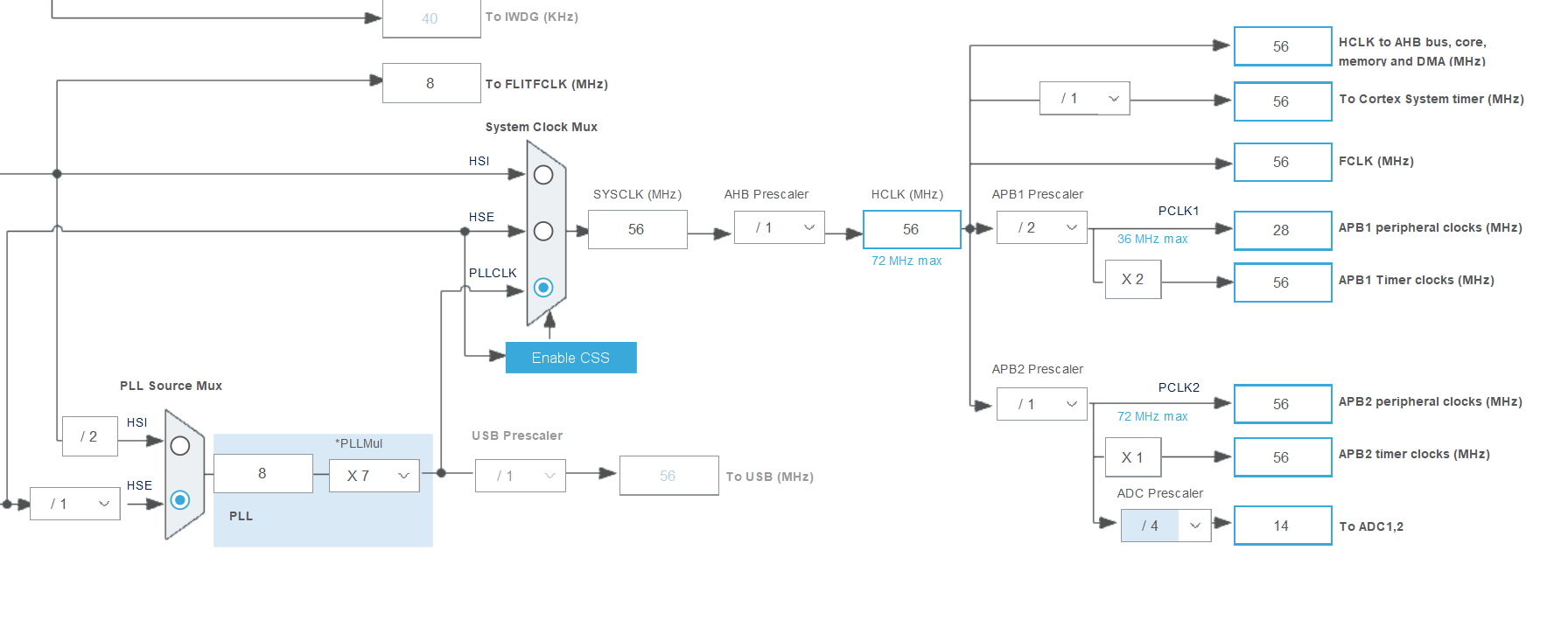

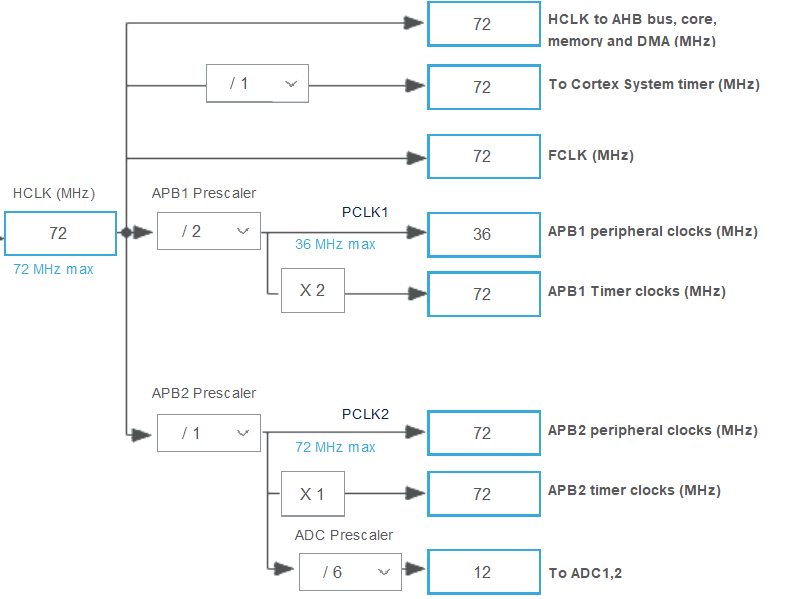

时钟树中，如果STM32主频配成了72MHz，那么ADC最快只能有12MHz，但F103C8T6的ADC最高频率为14MHz，想要追求极致的ADC采样速度就要降低STM32的主频在配置ADC分频系数像这样

根据实际情况取舍就好

STM32 代码编写

g_sensor.c

#include "g_sensor.h"

/**********************
 * 7.13基地材料柜左侧地图
 *    g1   g2   g3
 * 白 3500 3720 3610
 * 红 3340 3600 3410
 * **********************/

uint16_t g_sensor_value[3] = {

   0};//保存灰度传感器读取的模拟值
uint16_t g_sensor_value_new[3] = {

   0};//保存灰度传感器读取的模拟值
uint8_t alpha = 0.1;//一阶惯性滤波参数
uint16_t gs_white_standar[3] = {

   0};//保存标定白色得到的值
uint16_t gs_red_standar[3] = {

   0};//保存标定红色得到的值
uint8_t gs_1_check = 0,gs_2_check = 0,gs_3_check = 0;//保存传感器是否识别到红线

/***********************************
 * 功能：ADC灰度传感器传输初始化
 * 输入：无
 * 返回：无
 * **********************************/
void ADC_Init(void)
{


    HAL_ADCEx_Calibration_Start(&hadc1);//ADC校准
}

/***********************************
 * 功能：进行一次ADC灰度传感器数值读取
 * 输入：无
 * 返回：无
 * *****************************
