【SDRAM/DDR结构】之四 存储单元寻址

  • 会解释的概念
  1. 存储单元寻址；
  2. 时序
  3. RAS，CAS latency；
    如果对以上概念有疑问可以看这一节。

整体来说一次随机存取从寻址到发出数据的流程如下：

输入命令和地址信息->经地址解析器分集成bank和word选择（即行选择）->存储单元进行再存储和预充电->列选择（此时存储单元已被定位）->存储单元的数据被输出到内部数据总线->输出电路输出数据。

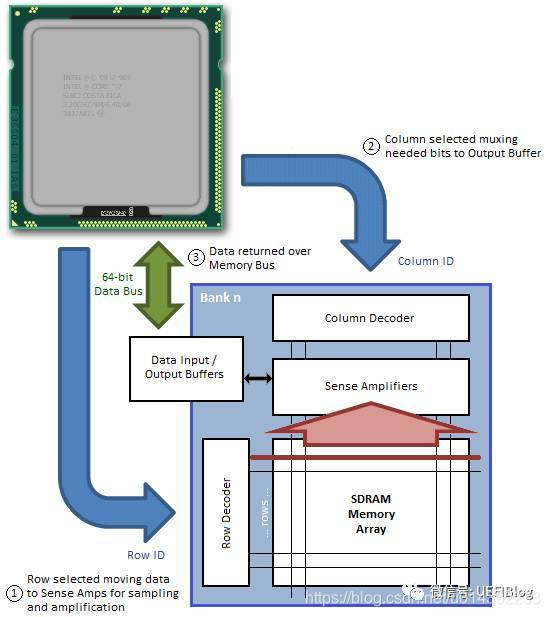

随机读取

下面具体说明：

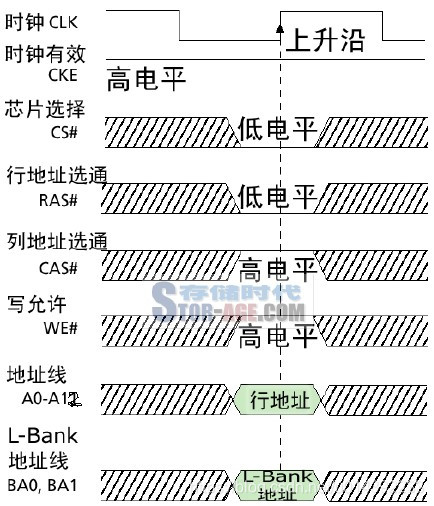

  1. 发出L-bank和行地址，同时发出，命令称为“行有效”或“行激活”行激活信号
  2. 发出列地址和具体操作时读还是写操作，同时发出，命令为“读/写命令”

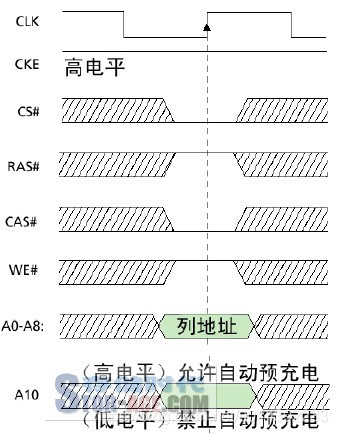

    列地址信号

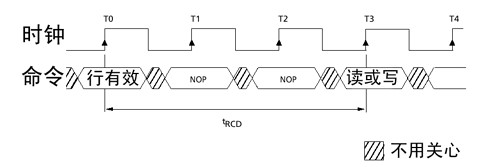

从行有效发出到发出读/写命令，之间有一段delay，称为tRCD（RAS to CAS delay）单位是时钟周期数，这段时间会进行再存储和预充电
RCD
3. 当列地址被选中后，会触发数据传输，这里会有几个概念
