Faster RCNN代码详解（二）：网络结构构建

在上一篇博客中介绍了Faster RCNN算法的整体结构：Faster RCNN代码详解（一）：算法整体结构，在该结构中最主要的两部分是网络结构的构建和数据的读取，因此这篇博客就来介绍下Faster RCNN算法的网络结构构建细节。因为其中特征提取网络选择多样，所以这里以常用的ResNet为例来介绍。

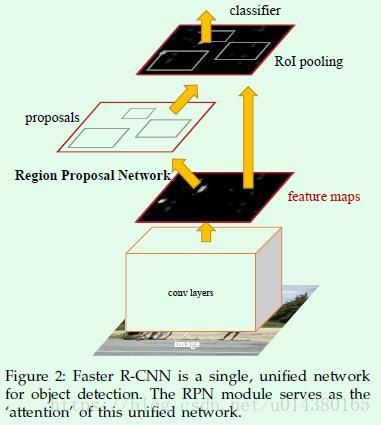

这部分内容非常重要，因为这里我将详细介绍RPN网络的结构、RPN网络的损失函数、proposal的生成、Roi Pooling层、检测网络的结构、检测网络的损失函数等细节，也就是论文中的Figure2。从最近两年follow的论文来看，大部分都是在网络结构上做改进，比如R-FCN是在Roi Pooling层做了调整，FPN是基于融合后的多层特征做检测等。因此了解清楚Faster RCNN算法的网络结构对后续理解基于Faster RCNN算法的改进非常有帮助，而了解网络结构的最好办法就是阅读代码。

网络结构的构造通过get_resnet_train函数进行，该函数所在脚本：~mx-rcnn/rcnn/symbol/symbol_resnet.py。接下来就来看看该函数的代码细节：

def get_resnet_train(num_classes=config.NUM_CLASSES,num_anchors=config.NUM_ANCHORS):
# 这里设置了几个变量，其中参数name的命名和数据读取类AnchorLoader的provide_data和
# provide_label属性是对应相同的，如果两处命名冲突则会报错。
    data = mx.symbol.Variable(name="data")
    im_info = mx.symbol.Variable(name="im_info")
    gt_boxes = mx.symbol.Variable(name="gt_boxes")
    rpn_label = mx.symbol.Variable(name='label')
    rpn_bbox_target = mx.symbol.Variable(name='bbox_target')
    rpn_bbox_weight = mx.symbol.Variable(name='bbox_weight')

    # shared convolutional layers
# get_resnet_conv方法返回的是ResNet网络从conv1到conv4_x的部分，该部分就是用来做特征提取的，
# 之所以这些层叫shared convolutional layers，是因为输出conv_feat不仅仅作为接下来RPN网络的输入，
# 还作为后续的ROI Pooling的输入。另外关于conv_feat的维度大小，假设输入图像大小为600*800，
# 则conv_feat的feature map大小是38*50。
# 接下来关于输出feature map的维度分析时都基于输入大小是600*800的假设，这样理解起来比较清晰。
    conv_feat = get_resnet_conv(data)

    # RPN layers
# 接下来这一部分是RPN网络的层，输入就是ResNet的conv4_x层的输出，也就是conv_feat。
# 首先说明一下anchor和region proposal（后面就用proposal代替）的区别：
# anchor是固定不变的（可以参考~/mx-rcnn/rcnn/io/rpn.py的assign_anchor函数，
# 系列四博客也会介绍），只是一个初始值或者参考值，其标签通过和ground truth计算
# IOU后就可以得到，也是固定的，而proposal是模型预测的框（RPN网络的目的
# 就是输出proposal，这个输出的proposal要尽可能和ground truth接近），
# 当然anchor和proposal并不是相互独立的，其实每个proposal都和一个anchor对应，
# 所以anchor和proposal的数量是一样的。RPN的网络结构非常简单，
# 先是一个3*3的卷积层，这个3*3的卷积层就对应论文中的sliding window操作。
# 然后基于该卷积层的输出引出两条支路（这两条支路都用1*1卷积层实现），
# 一条支路用来预测proposal的标签（卷积核数量是2*anchor数量，表示每个anchor属于背景类和目标类的概率）；
# 另一条支路用来预测proposal的坐标偏置（卷积核数量是4*anchor数量，表示每个anchor的四个坐标信息的偏置）。
    rpn_conv = mx.symbol.Convolution(
        data=conv_feat, kernel=(3, 3), pad=(1, 1), num_filter=512, name="rpn_conv_3x3")
    rpn_relu = mx.symbol.Activation(data=rpn_conv, act_type="relu", name="rpn_relu")
# num_anchors默认是9
