GNS3的路由器和外网连接ping通

最新推荐文章于 2025-05-07 14:50:22 发布
原创 最新推荐文章于 2025-05-07 14:50:22 发布 · 5.6k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍如何使用GNS3的cloud组件将GNS3拓扑结构连接至互联网，包括配置本地网络、建立拓扑、获取地址、设置路由及DNS等步骤。

详细文档https://docs.gns3.com/1vFs-KENh2uUFfb47Q2oeSersmEK4WahzWX-HrMIMd00/index.html

下列操作将连接GNS3拓扑结构到互联网当使用本地GNS3的服务器时，主要通过GNS3的cloud来实现和外网的连接。

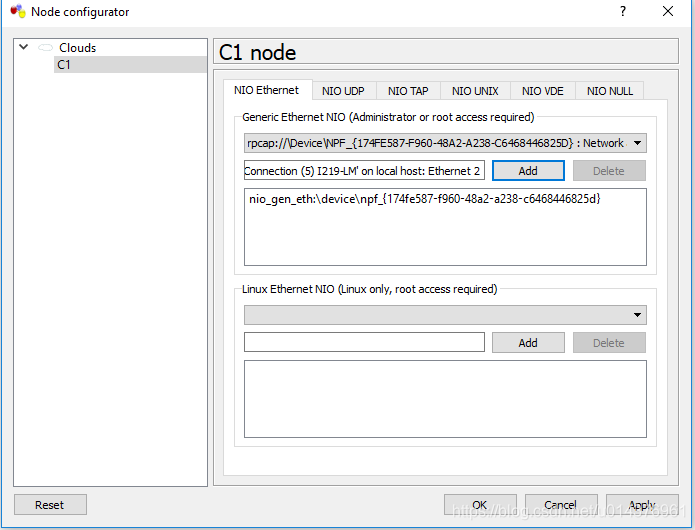

1.从GNS3工具栏中拉出cloud，并右击选择configure，添加本地网络

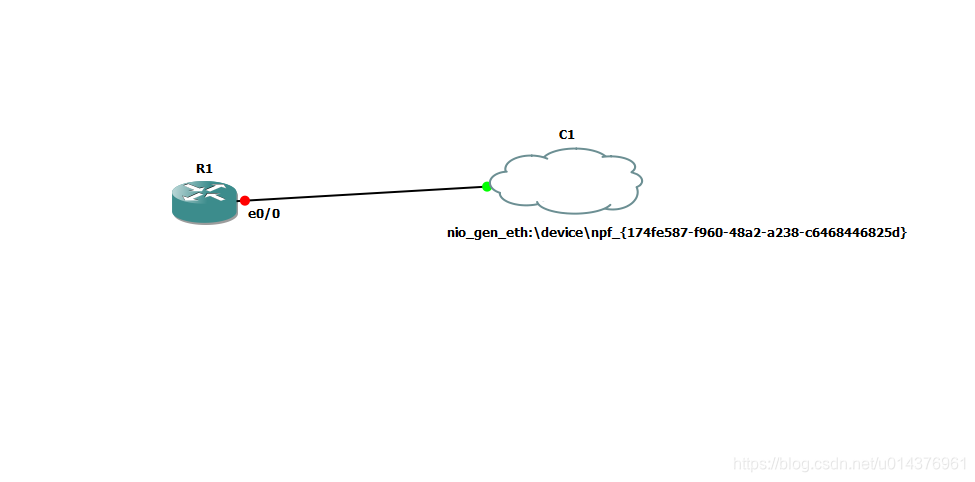

2.建立GNS3拓扑网络

3.从DHCP获取R1的外网地址

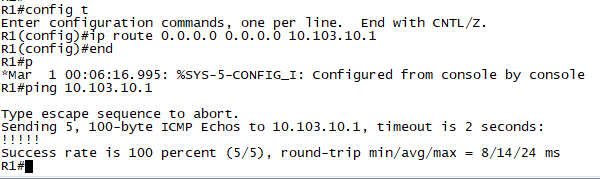

4.配置路由器的默认路由，和主机的默认路由保持一致

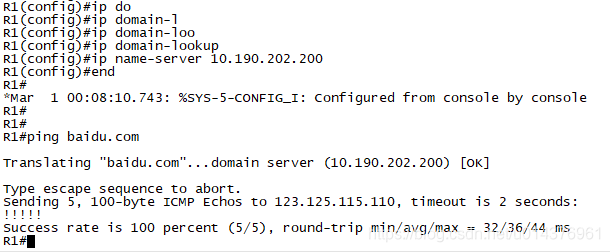

5.配置DNS服务器地址，和主机保持一致

最后可以ping通外网
